Redis集群

分布式事务.pdf
本章是基于CentOS7下的Redis集群教程，包括：

• 单机安装Redis
• Redis主从
• Redis分片集群

1.单机安装Redis

首先需要安装Redis所需要的依赖：

yum install -y gcc tcl

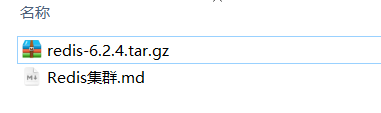

然后将课前资料提供的Redis安装包上传到虚拟机的任意目录：

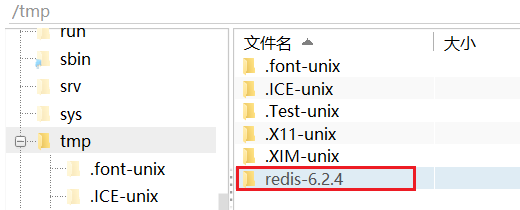

例如，我放到了/tmp目录：

解压缩：

tar -xvf redis-6.2.4.tar.gz

解压后：

进入redis目录：

cd redis-6.2.4

运行编译命令：

make && make install

如果没有出错，应该就安装成功了。

然后修改redis.conf文件中的一些配置：

# 绑定地址，默认是127.0.0.1，会导致只能在本地访问。修改为0.0.0.0则可以在任意IP访问
bind 0.0.0.0
# 数据库数量，设置为1
databases 1

启动Redis：

redis-server redis.conf

停止redis服务：

redis-cli shutdown

2.Redis主从集群

2.1.集群结构

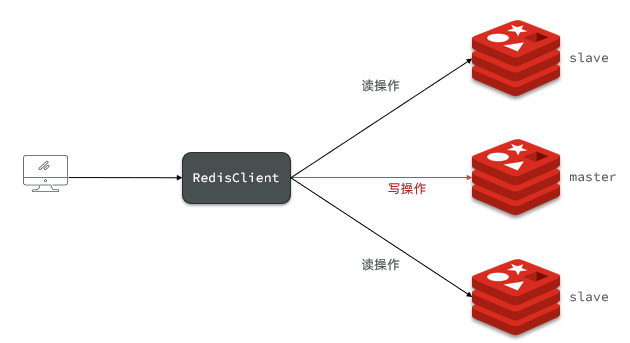

我们搭建的主从集群结构如图：

共包含三个节点，一个主节点，两个从节点。

这里我们会在同一台虚拟机中开启3个redis实例，模拟主从集群，信息如下：

2.2.准备实例和配置

要在同一台虚拟机开启3个实例，必须准备三份不同的配置文件和目录，配置文件所在目录也就是工作目录。

1）创建目录

我们创建三个文件夹，名字分别叫7001、7002、7003：

# 进入/tmp目录
cd /tmp
# 创建目录
mkdir 7001 7002 7003

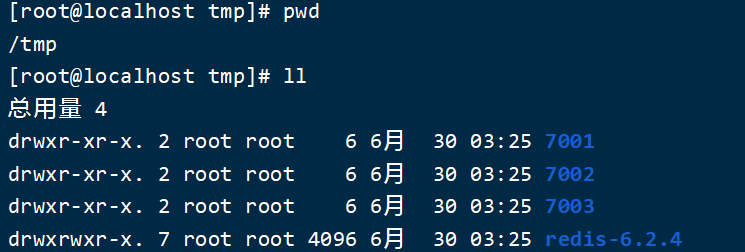

如图：

2）恢复原始配置

修改redis-6.2.4/redis.conf文件，将其中的持久化模式改为默认的RDB模式，AOF保持关闭状态。

# 开启RDB
# save ""
save 3600 1
save 300 100
save 60 10000
# 关闭AOF
appendonly no

3）拷贝配置文件到每个实例目录

然后将redis-6.2.4/redis.conf文件拷贝到三个目录中（在/tmp目录执行下列命令）：

# 方式一：逐个拷贝
cp redis-6.2.4/redis.conf 7001
cp redis-6.2.4/redis.conf 7002
cp redis-6.2.4/redis.conf 7003
# 方式二：管道组合命令，一键拷贝
echo 7001 7002 7003 | xargs -t -n 1 cp redis-6.2.4/redis.conf

4）修改每个实例的端口、工作目录

修改每个文件夹内的配置文件，将端口分别修改为7001、7002、7003，将rdb文件保存位置都修改为自己所在目录（在/tmp目录执行下列命令）：

sed -i -e 's/6379/7001/g' -e 's/dir .\//dir \/tmp\/7001\//g' 7001/redis.conf
sed -i -e 's/6379/7002/g' -e 's/dir .\//dir \/tmp\/7002\//g' 7002/redis.conf
sed -i -e 's/6379/7003/g' -e 's/dir .\//dir \/tmp\/7003\//g' 7003/redis.conf

5）修改每个实例的声明IP

虚拟机本身有多个IP，为了避免将来混乱，我们需要在redis.conf文件中指定每一个实例的绑定ip信息，格式如下：

# redis实例的声明 IP
replica-announce-ip 192.168.150.101

每个目录都要改，我们一键完成修改（在/tmp目录执行下列命令）：

# 逐一执行
sed -i '1a replica-announce-ip 192.168.150.101' 7001/redis.conf
sed -i '1a replica-announce-ip 192.168.150.101' 7002/redis.conf
sed -i '1a replica-announce-ip 192.168.150.101' 7003/redis.conf
# 或者一键修改
printf '%s\n' 7001 7002 7003 | xargs -I{} -t sed -i '1a replica-announce-ip 192.168.150.101' {}/redis.conf

2.3.启动

为了方便查看日志，我们打开3个ssh窗口，分别启动3个redis实例，启动命令：

# 第1个
redis-server 7001/redis.conf
# 第2个
redis-server 7002/redis.conf
# 第3个
redis-server 7003/redis.conf

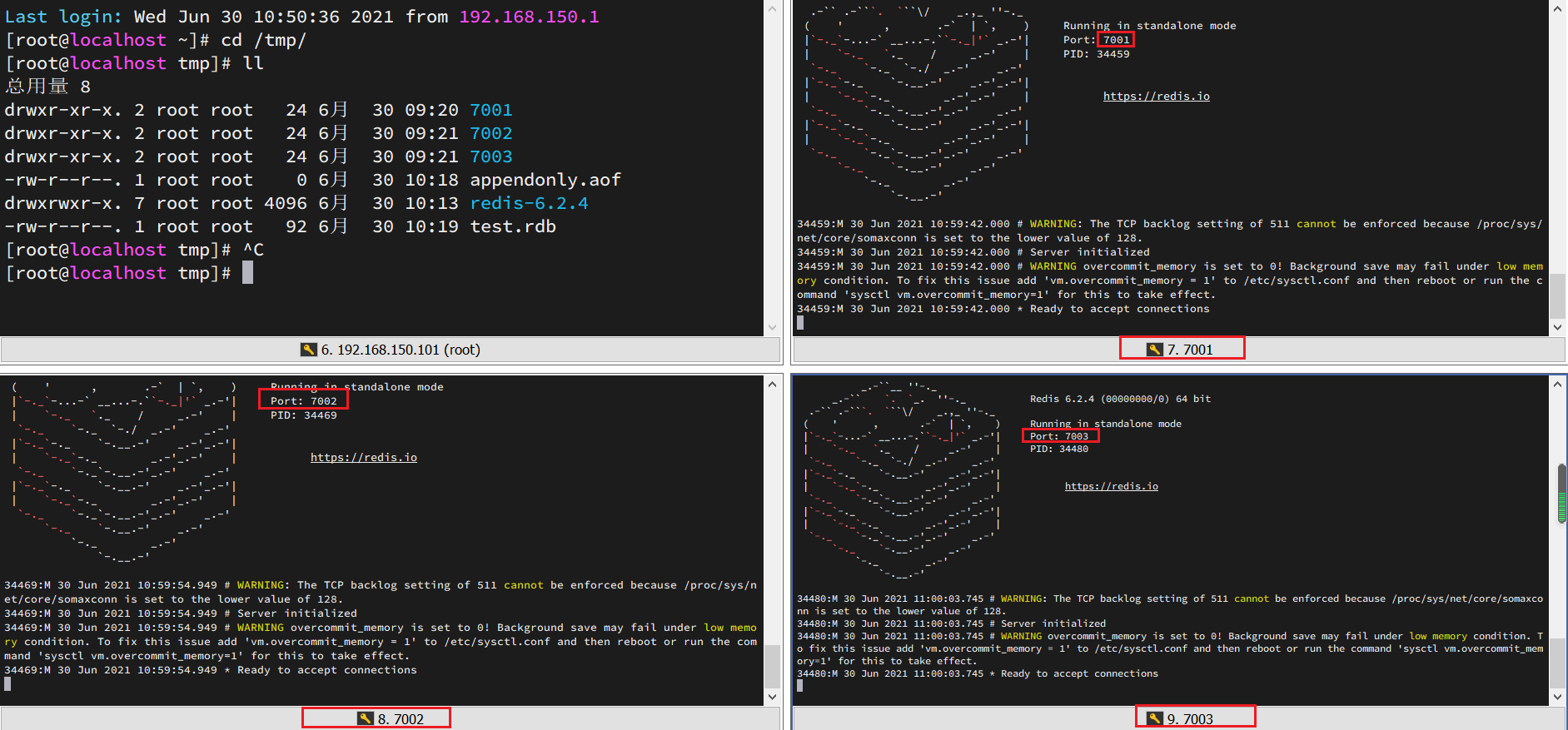

启动后：

如果要一键停止，可以运行下面命令：

printf '%s\n' 7001 7002 7003 | xargs -I{} -t redis-cli -p {} shutdown

2.4.开启主从关系

现在三个实例还没有任何关系，要配置主从可以使用replicaof 或者slaveof（5.0以前）命令。

有临时和永久两种模式：

• 修改配置文件（永久生效）
  • 在redis.conf中添加一行配置：slaveof <masterip> <masterport>
• 使用redis-cli客户端连接到redis服务，执行slaveof命令（重启后失效）：

  slaveof <masterip> <masterport>

注意：在5.0以后新增命令replicaof，与salveof效果一致。

这里我们为了演示方便，使用方式二。

通过redis-cli命令连接7002，执行下面命令：

# 连接 7002
redis-cli -p 7002
# 执行slaveof
slaveof 192.168.150.101 7001

通过redis-cli命令连接7003，执行下面命令：

# 连接 7003
redis-cli -p 7003
# 执行slaveof
slaveof 192.168.150.101 7001

然后连接 7001节点，查看集群状态：

# 连接 7001
redis-cli -p 7001
# 查看状态
info replication

结果：

2.5.测试

执行下列操作以测试：

• 利用redis-cli连接7001，执行set num 123
• 利用redis-cli连接7002，执行get num，再执行set num 666
• 利用redis-cli连接7003，执行get num，再执行set num 888

可以发现，只有在7001这个master节点上可以执行写操作，7002和7003这两个slave节点只能执行读操作。

3.搭建哨兵集群

3.1.集群结构

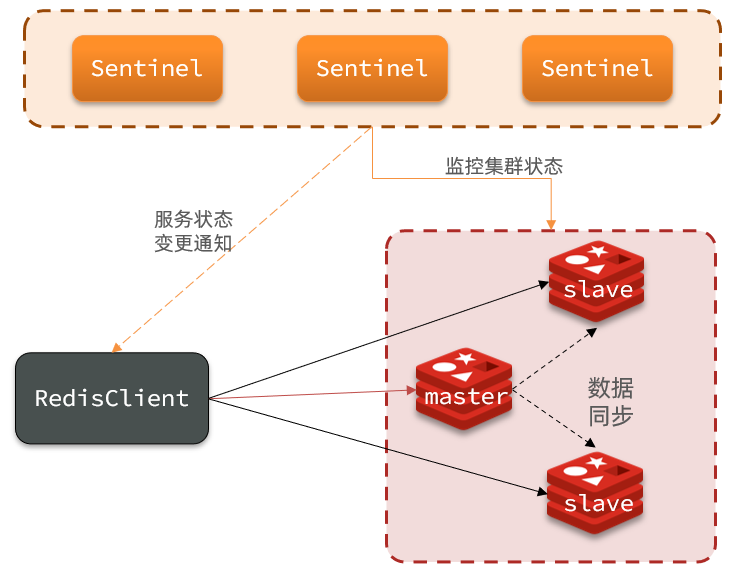

这里我们搭建一个三节点形成的Sentinel集群，来监管之前的Redis主从集群。如图：

三个sentinel实例信息如下：

3.2.准备实例和配置

要在同一台虚拟机开启3个实例，必须准备三份不同的配置文件和目录，配置文件所在目录也就是工作目录。

我们创建三个文件夹，名字分别叫s1、s2、s3：

# 进入/tmp目录
cd /tmp
# 创建目录
mkdir s1 s2 s3

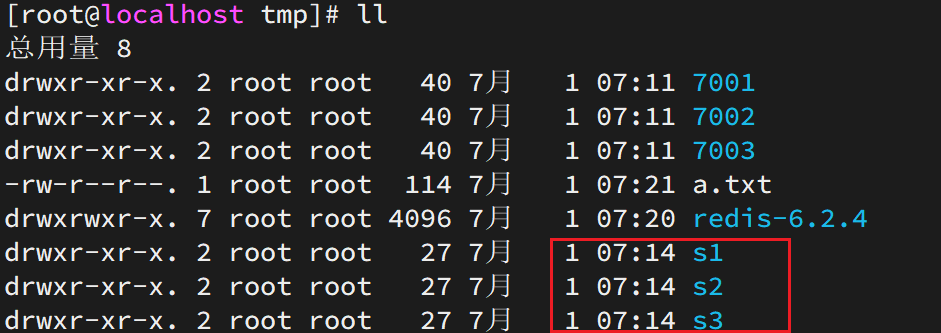

如图：

然后我们在s1目录创建一个sentinel.conf文件，添加下面的内容：

port 27001
sentinel announce-ip 192.168.150.101
sentinel monitor mymaster 192.168.150.101 7001 2
sentinel down-after-milliseconds mymaster 5000
sentinel failover-timeout mymaster 60000
dir "/tmp/s1"

解读：

• port 27001：是当前sentinel实例的端口
• sentinel monitor mymaster 192.168.150.101 7001 2：指定主节点信息
  • mymaster：主节点名称，自定义，任意写
  • 192.168.150.101 7001：主节点的ip和端口
  • 2：选举master时的quorum值

然后将s1/sentinel.conf文件拷贝到s2、s3两个目录中（在/tmp目录执行下列命令）：

# 方式一：逐个拷贝
cp s1/sentinel.conf s2
cp s1/sentinel.conf s3
# 方式二：管道组合命令，一键拷贝
echo s2 s3 | xargs -t -n 1 cp s1/sentinel.conf

修改s2、s3两个文件夹内的配置文件，将端口分别修改为27002、27003：

sed -i -e 's/27001/27002/g' -e 's/s1/s2/g' s2/sentinel.conf
sed -i -e 's/27001/27003/g' -e 's/s1/s3/g' s3/sentinel.conf

3.3.启动

为了方便查看日志，我们打开3个ssh窗口，分别启动3个redis实例，启动命令：

# 第1个
redis-sentinel s1/sentinel.conf
# 第2个
redis-sentinel s2/sentinel.conf
# 第3个
redis-sentinel s3/sentinel.conf

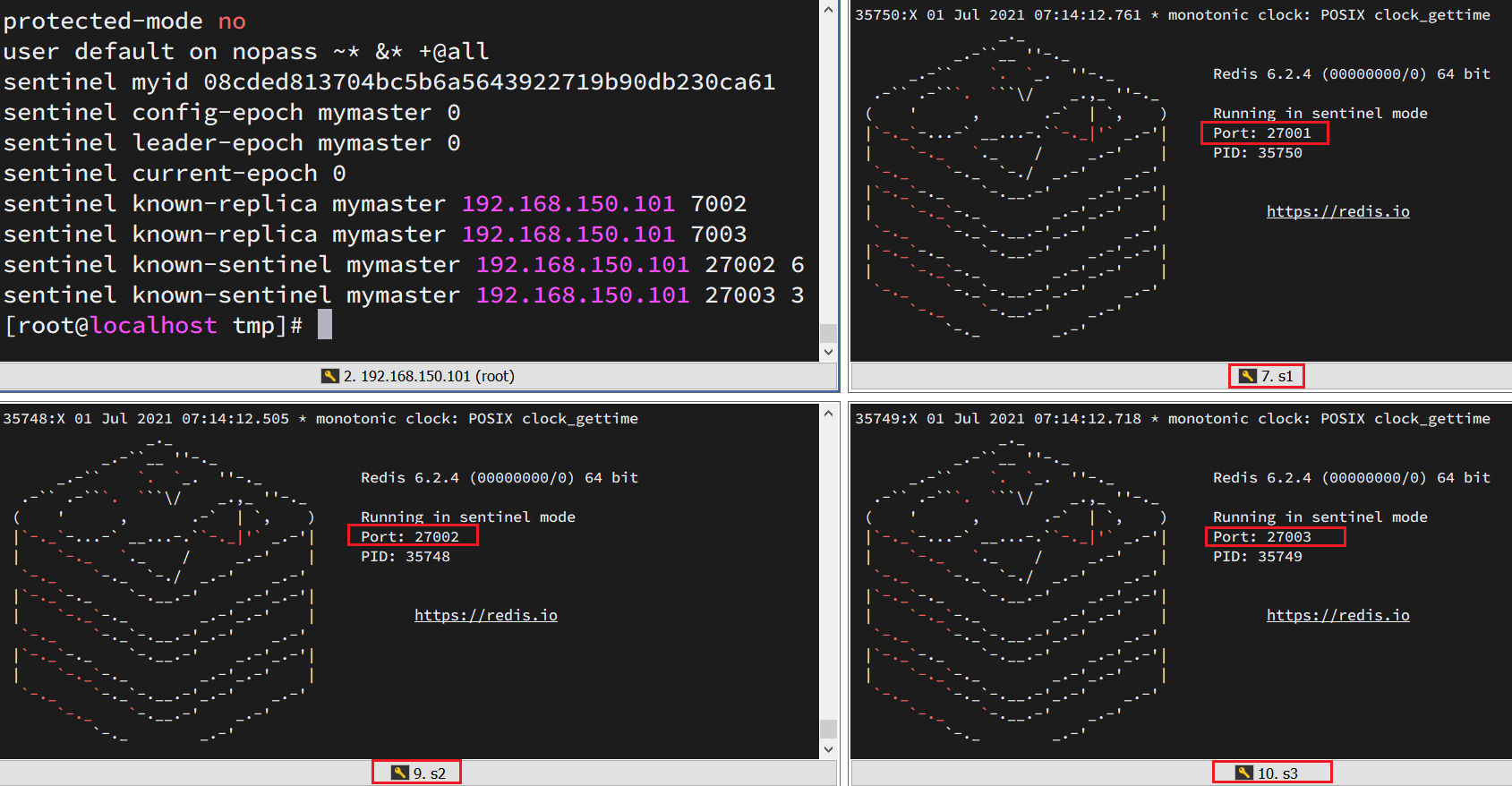

启动后：

3.4.测试

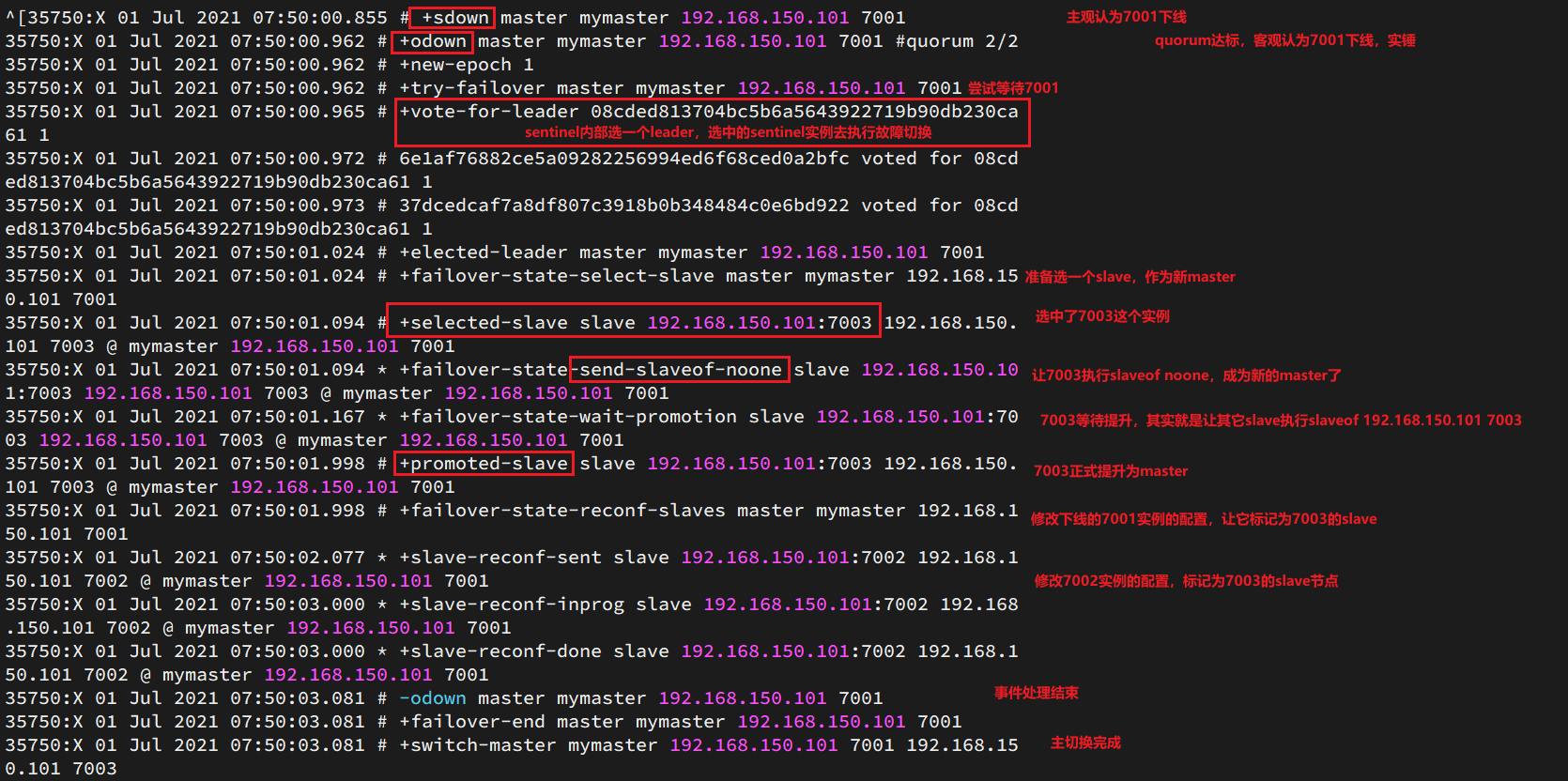

尝试让master节点7001宕机，查看sentinel日志：

查看7003的日志：

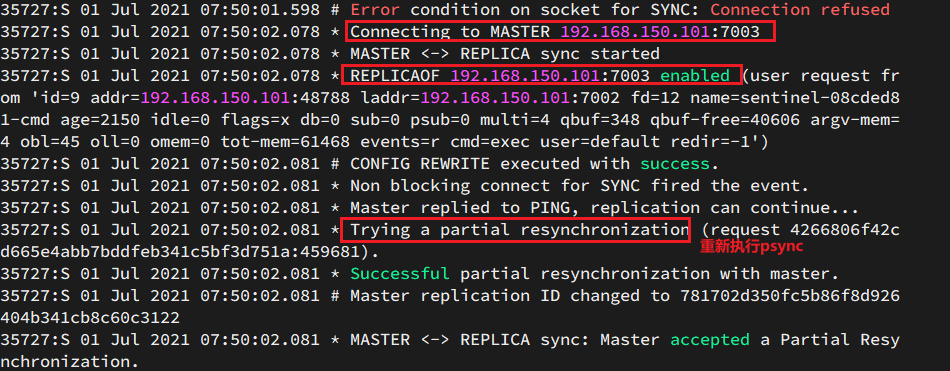

查看7002的日志：

4.搭建分片集群

4.1.集群结构

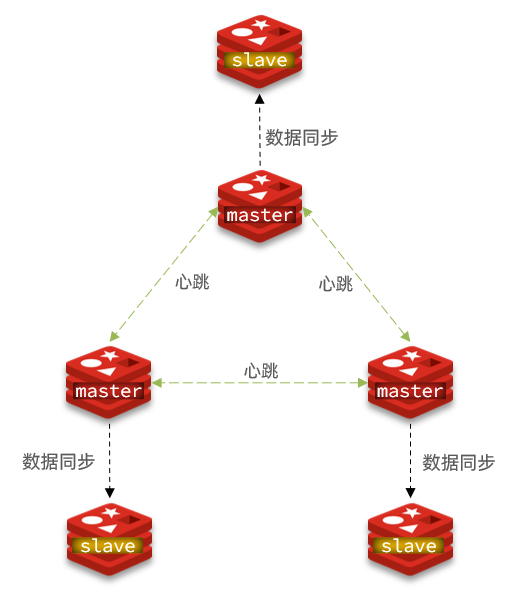

分片集群需要的节点数量较多，这里我们搭建一个最小的分片集群，包含3个master节点，每个master包含一个slave节点，结构如下：

这里我们会在同一台虚拟机中开启6个redis实例，模拟分片集群，信息如下：

4.2.准备实例和配置

删除之前的7001、7002、7003这几个目录，重新创建出7001、7002、7003、8001、8002、8003目录：

# 进入/tmp目录
cd /tmp
# 删除旧的，避免配置干扰
rm -rf 7001 7002 7003
# 创建目录
mkdir 7001 7002 7003 8001 8002 8003

在/tmp下准备一个新的redis.conf文件，内容如下：

port 6379
# 开启集群功能
cluster-enabled yes
# 集群的配置文件名称，不需要我们创建，由redis自己维护
cluster-config-file /tmp/6379/nodes.conf
# 节点心跳失败的超时时间
cluster-node-timeout 5000
# 持久化文件存放目录
dir /tmp/6379
# 绑定地址
bind 0.0.0.0
# 让redis后台运行
daemonize yes
# 注册的实例ip
replica-announce-ip 192.168.150.101
# 保护模式
protected-mode no
# 数据库数量
databases 1
# 日志
logfile /tmp/6379/run.log

将这个文件拷贝到每个目录下：

# 进入/tmp目录
cd /tmp
# 执行拷贝
echo 7001 7002 7003 8001 8002 8003 | xargs -t -n 1 cp redis.conf

修改每个目录下的redis.conf，将其中的6379修改为与所在目录一致：

# 进入/tmp目录
cd /tmp
# 修改配置文件
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t sed -i 's/6379/{}/g' {}/redis.conf

4.3.启动

因为已经配置了后台启动模式，所以可以直接启动服务：

# 进入/tmp目录
cd /tmp
# 一键启动所有服务
printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-server {}/redis.conf

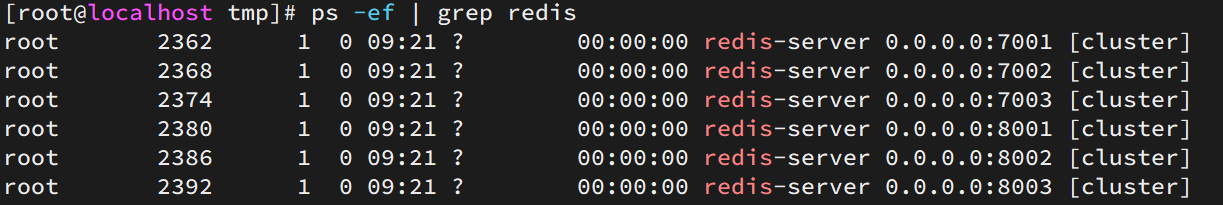

通过ps查看状态：

ps -ef | grep redis

发现服务都已经正常启动：

如果要关闭所有进程，可以执行命令：

ps -ef | grep redis | awk '{print $2}' | xargs kill

或者（推荐这种方式）：

printf '%s\n' 7001 7002 7003 8001 8002 8003 | xargs -I{} -t redis-cli -p {} shutdown

4.4.创建集群

虽然服务启动了，但是目前每个服务之间都是独立的，没有任何关联。

我们需要执行命令来创建集群，在Redis5.0之前创建集群比较麻烦，5.0之后集群管理命令都集成到了redis-cli中。

1）Redis5.0之前

Redis5.0之前集群命令都是用redis安装包下的src/redis-trib.rb来实现的。因为redis-trib.rb是有ruby语言编写的所以需要安装ruby环境。

# 安装依赖
yum -y install zlib ruby rubygems
gem install redis

然后通过命令来管理集群：

# 进入redis的src目录
cd /tmp/redis-6.2.4/src
# 创建集群
./redis-trib.rb create --replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

2）Redis5.0以后

我们使用的是Redis6.2.4版本，集群管理以及集成到了redis-cli中，格式如下：

redis-cli --cluster create --cluster-replicas 1 192.168.150.101:7001 192.168.150.101:7002 192.168.150.101:7003 192.168.150.101:8001 192.168.150.101:8002 192.168.150.101:8003

命令说明：

• redis-cli --cluster或者./redis-trib.rb：代表集群操作命令
• create：代表是创建集群
• --replicas 1或者--cluster-replicas 1 ：指定集群中每个master的副本个数为1，此时节点总数 ÷ (replicas + 1) 得到的就是master的数量。因此节点列表中的前n个就是master，其它节点都是slave节点，随机分配到不同master

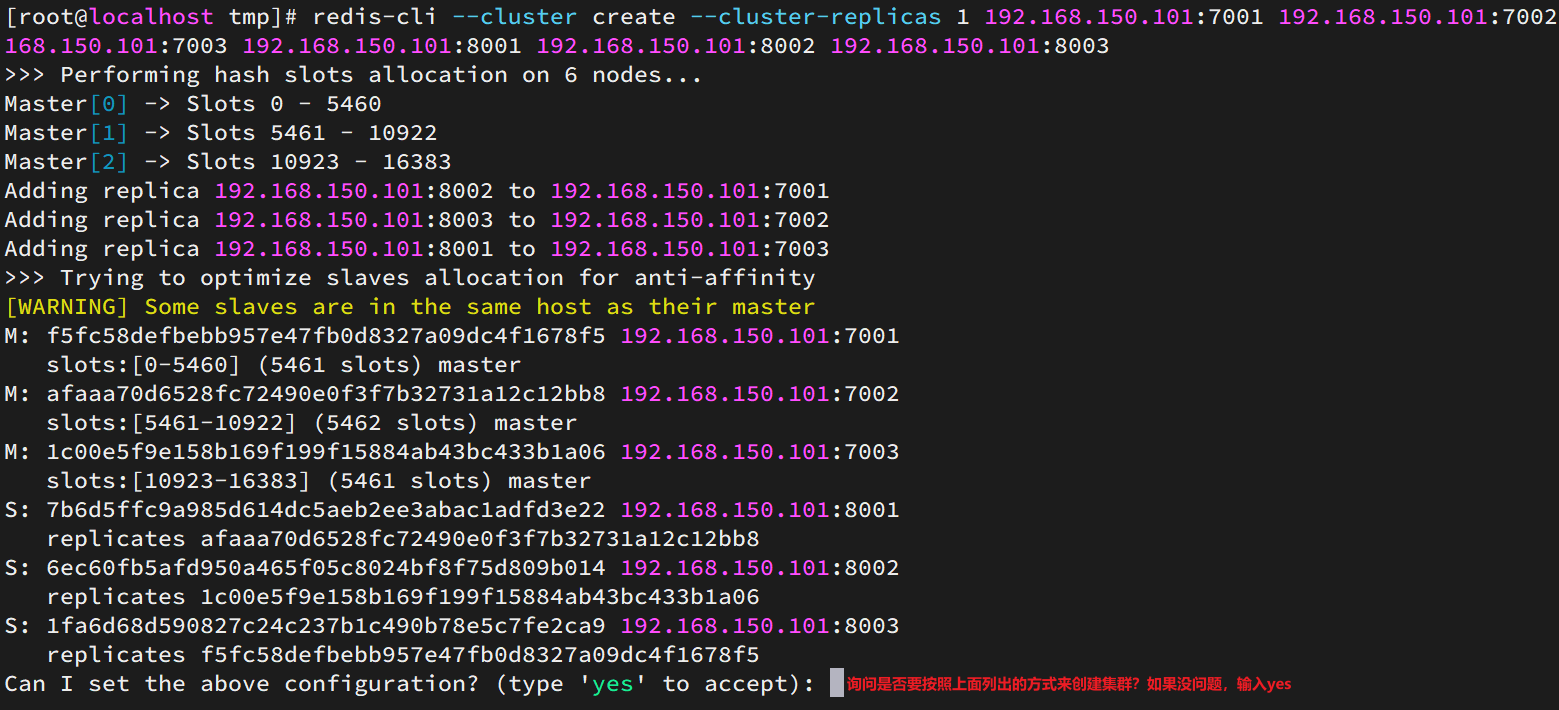

运行后的样子：

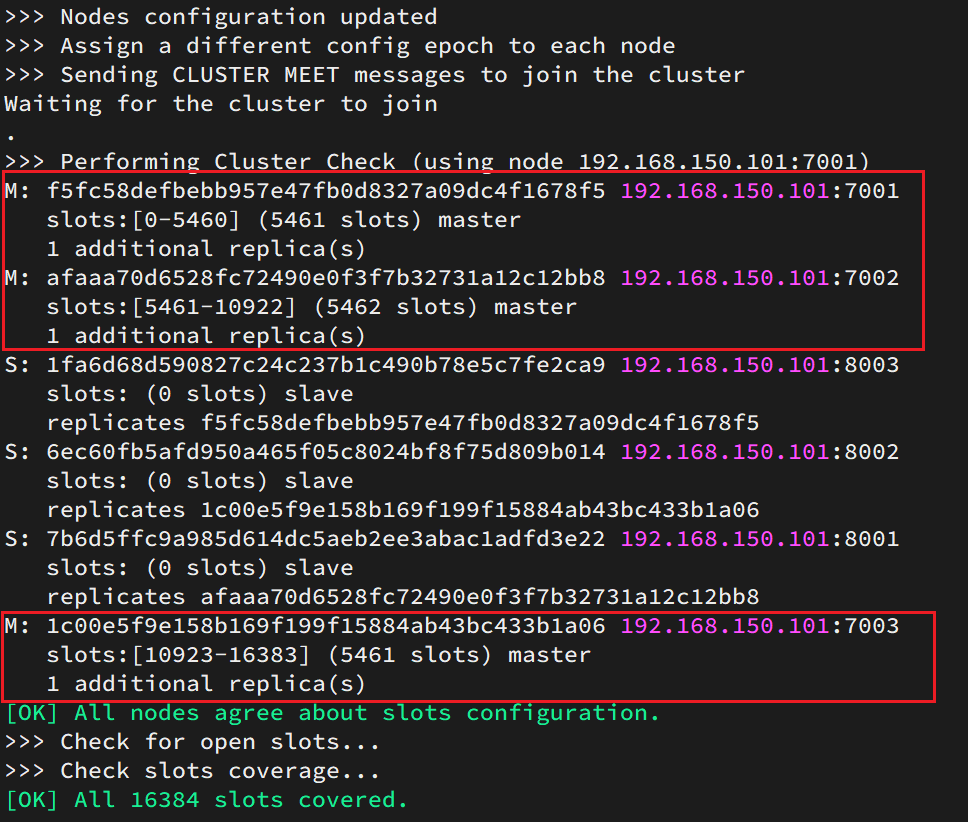

这里输入yes，则集群开始创建：

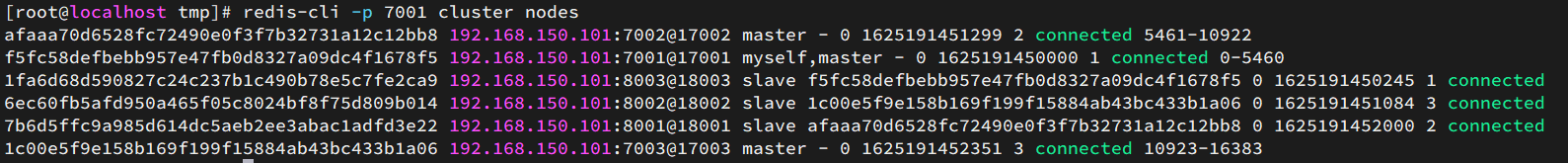

通过命令可以查看集群状态：

redis-cli -p 7001 cluster nodes

4.5.测试

尝试连接7001节点，存储一个数据：

# 连接
redis-cli -p 7001
# 存储数据
set num 123
# 读取数据
get num
# 再次存储
set a 1

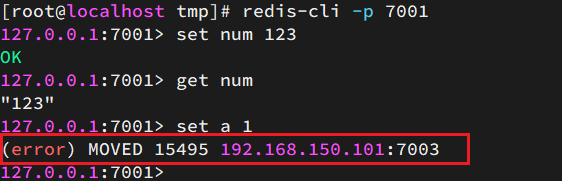

结果悲剧了：

集群操作时，需要给redis-cli加上-c参数才可以：

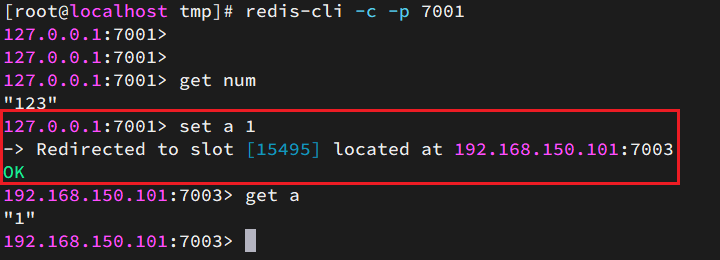

redis-cli -c -p 7001

这次可以了：

seata的部署和集成

一、部署Seata的tc-server

1.下载

首先我们要下载seata-server包，地址在http://seata.io/zh-cn/blog/download.html

当然，课前资料也准备好了：

2.解压

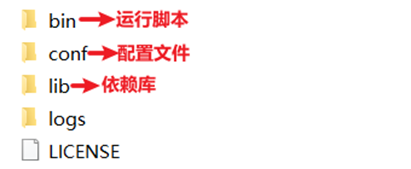

在非中文目录解压缩这个zip包，其目录结构如下：

3.修改配置

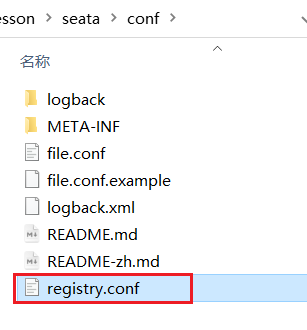

修改conf目录下的registry.conf文件：

内容如下：

registry {
  # tc服务的注册中心类，这里选择nacos，也可以是eureka、zookeeper等
  type = "nacos"
  nacos {
    # seata tc 服务注册到 nacos的服务名称，可以自定义
    application = "seata-tc-server"
    serverAddr = "127.0.0.1:8848"
    group = "DEFAULT_GROUP"
    namespace = ""
    cluster = "SH"
    username = "nacos"
    password = "nacos"
  }
}
config {
  # 读取tc服务端的配置文件的方式，这里是从nacos配置中心读取，这样如果tc是集群，可以共享配置
  type = "nacos"
  # 配置nacos地址等信息
  nacos {
    serverAddr = "127.0.0.1:8848"
    namespace = ""
    group = "SEATA_GROUP"
    username = "nacos"
    password = "nacos"
    dataId = "seataServer.properties"
  }
}

4.在nacos添加配置

特别注意，为了让tc服务的集群可以共享配置，我们选择了nacos作为统一配置中心。因此服务端配置文件seataServer.properties文件需要在nacos中配好。

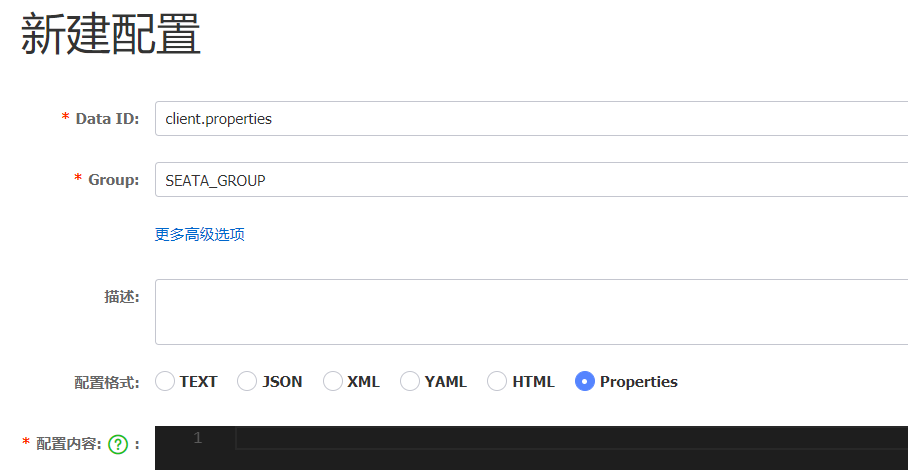

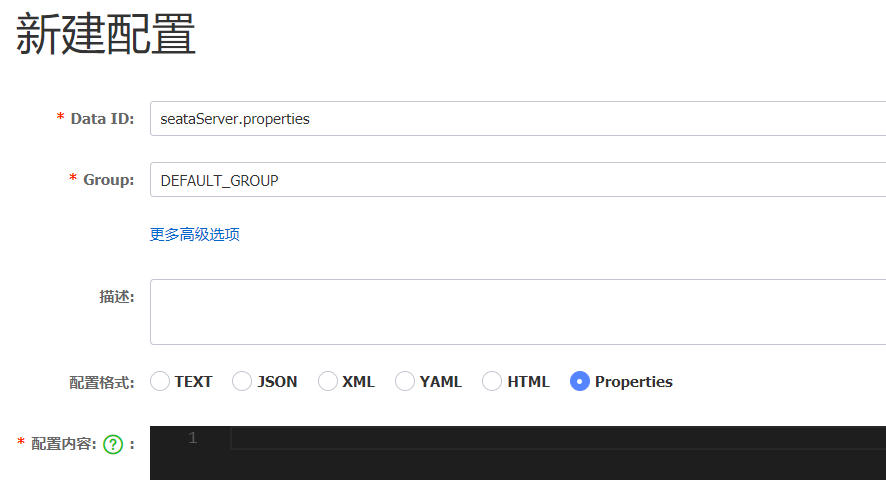

格式如下：

配置内容如下：

# 数据存储方式，db代表数据库
store.mode=db
store.db.datasource=druid
store.db.dbType=mysql
store.db.driverClassName=com.mysql.jdbc.Driver
store.db.url=jdbc:mysql://127.0.0.1:3306/seata?useUnicode=true&rewriteBatchedStatements=true
store.db.user=root
store.db.password=123
store.db.minConn=5
store.db.maxConn=30
store.db.globalTable=global_table
store.db.branchTable=branch_table
store.db.queryLimit=100
store.db.lockTable=lock_table
store.db.maxWait=5000
# 事务、日志等配置
server.recovery.committingRetryPeriod=1000
server.recovery.asynCommittingRetryPeriod=1000
server.recovery.rollbackingRetryPeriod=1000
server.recovery.timeoutRetryPeriod=1000
server.maxCommitRetryTimeout=-1
server.maxRollbackRetryTimeout=-1
server.rollbackRetryTimeoutUnlockEnable=false
server.undo.logSaveDays=7
server.undo.logDeletePeriod=86400000
# 客户端与服务端传输方式
transport.serialization=seata
transport.compressor=none
# 关闭metrics功能，提高性能
metrics.enabled=false
metrics.registryType=compact
metrics.exporterList=prometheus
metrics.exporterPrometheusPort=9898

其中的数据库地址、用户名、密码都需要修改成你自己的数据库信息。

5.创建数据库表

特别注意：tc服务在管理分布式事务时，需要记录事务相关数据到数据库中，你需要提前创建好这些表。

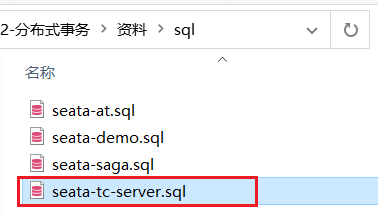

新建一个名为seata的数据库，运行课前资料提供的sql文件：

这些表主要记录全局事务、分支事务、全局锁信息：

SET NAMES utf8mb4;
SET FOREIGN_KEY_CHECKS = 0;
-- ----------------------------
-- 分支事务表
-- ----------------------------
DROP TABLE IF EXISTS `branch_table`;
CREATE TABLE `branch_table`  (
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL,
  `transaction_id` bigint(20) NULL DEFAULT NULL,
  `resource_group_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `resource_id` varchar(256) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `branch_type` varchar(8) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `status` tinyint(4) NULL DEFAULT NULL,
  `client_id` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `application_data` varchar(2000) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `gmt_create` datetime(6) NULL DEFAULT NULL,
  `gmt_modified` datetime(6) NULL DEFAULT NULL,
  PRIMARY KEY (`branch_id`) USING BTREE,
  INDEX `idx_xid`(`xid`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;
-- ----------------------------
-- 全局事务表
-- ----------------------------
DROP TABLE IF EXISTS `global_table`;
CREATE TABLE `global_table`  (
  `xid` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL,
  `transaction_id` bigint(20) NULL DEFAULT NULL,
  `status` tinyint(4) NOT NULL,
  `application_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `transaction_service_group` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `transaction_name` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `timeout` int(11) NULL DEFAULT NULL,
  `begin_time` bigint(20) NULL DEFAULT NULL,
  `application_data` varchar(2000) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `gmt_create` datetime NULL DEFAULT NULL,
  `gmt_modified` datetime NULL DEFAULT NULL,
  PRIMARY KEY (`xid`) USING BTREE,
  INDEX `idx_gmt_modified_status`(`gmt_modified`, `status`) USING BTREE,
  INDEX `idx_transaction_id`(`transaction_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;
SET FOREIGN_KEY_CHECKS = 1;

6.启动TC服务

进入bin目录，运行其中的seata-server.bat即可：

启动成功后，seata-server应该已经注册到nacos注册中心了。

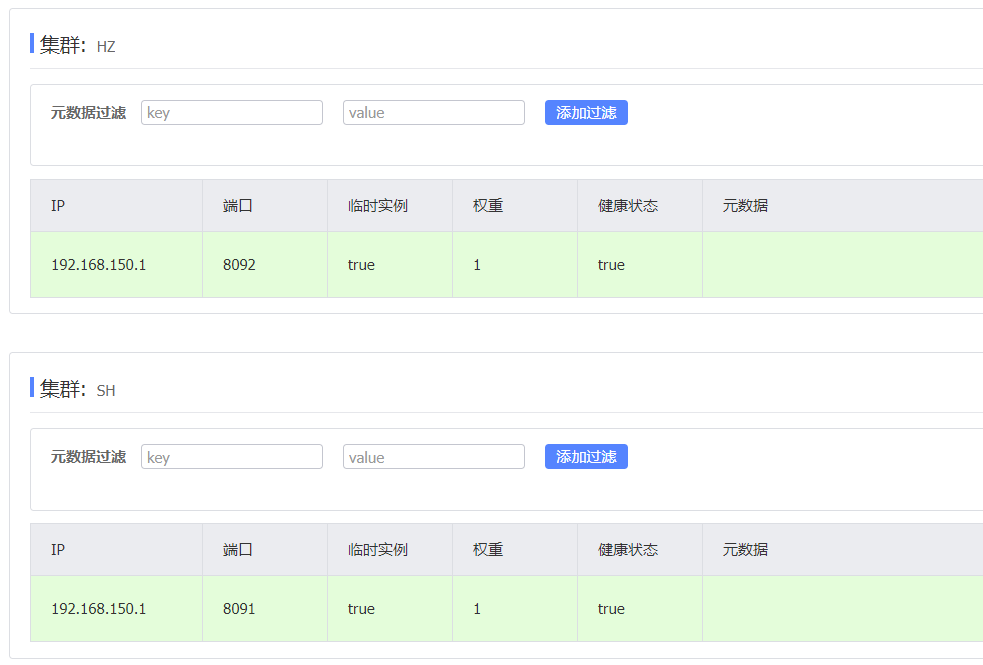

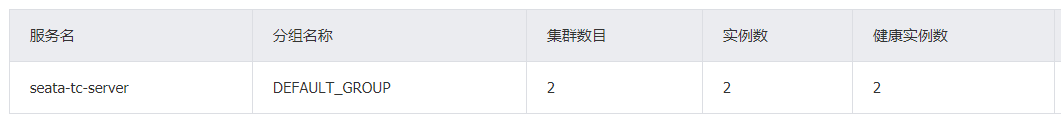

打开浏览器，访问nacos地址：http://localhost:8848，然后进入服务列表页面，可以看到seata-tc-server的信息：

二、微服务集成seata

1.引入依赖

首先，我们需要在微服务中引入seata依赖：

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
    <exclusions>
        <!--版本较低，1.3.0，因此排除-->
        <exclusion>
            <artifactId>seata-spring-boot-starter</artifactId>
            <groupId>io.seata</groupId>
        </exclusion>
    </exclusions>
</dependency>
<!--seata starter 采用1.4.2版本-->
<dependency>
    <groupId>io.seata</groupId>
    <artifactId>seata-spring-boot-starter</artifactId>
    <version>${seata.version}</version>
</dependency>

2.修改配置文件

需要修改application.yml文件，添加一些配置：

seata:
  registry: # TC服务注册中心的配置，微服务根据这些信息去注册中心获取tc服务地址
    # 参考tc服务自己的registry.conf中的配置
    type: nacos
    nacos: # tc
      server-addr: 127.0.0.1:8848
      namespace: ""
      group: DEFAULT_GROUP
      application: seata-tc-server # tc服务在nacos中的服务名称
      cluster: SH
  tx-service-group: seata-demo # 事务组，根据这个获取tc服务的cluster名称
  service:
    vgroup-mapping: # 事务组与TC服务cluster的映射关系
      seata-demo: SH

三、TC服务的高可用和异地容灾

1.模拟异地容灾的TC集群

计划启动两台seata的tc服务节点：

之前我们已经启动了一台seata服务，端口是8091，集群名为SH。

现在，将seata目录复制一份，起名为seata2

修改seata2/conf/registry.conf内容如下：

registry {
  # tc服务的注册中心类，这里选择nacos，也可以是eureka、zookeeper等
  type = "nacos"
  nacos {
    # seata tc 服务注册到 nacos的服务名称，可以自定义
    application = "seata-tc-server"
    serverAddr = "127.0.0.1:8848"
    group = "DEFAULT_GROUP"
    namespace = ""
    cluster = "HZ"
    username = "nacos"
    password = "nacos"
  }
}
config {
  # 读取tc服务端的配置文件的方式，这里是从nacos配置中心读取，这样如果tc是集群，可以共享配置
  type = "nacos"
  # 配置nacos地址等信息
  nacos {
    serverAddr = "127.0.0.1:8848"
    namespace = ""
    group = "SEATA_GROUP"
    username = "nacos"
    password = "nacos"
    dataId = "seataServer.properties"
  }
}

进入seata2/bin目录，然后运行命令：

seata-server.bat -p 8092

打开nacos控制台，查看服务列表：

点进详情查看：

2.将事务组映射配置到nacos

接下来，我们需要将tx-service-group与cluster的映射关系都配置到nacos配置中心。

新建一个配置：

配置的内容如下：

# 事务组映射关系
service.vgroupMapping.seata-demo=SH
service.enableDegrade=false
service.disableGlobalTransaction=false
# 与TC服务的通信配置
transport.type=TCP
transport.server=NIO
transport.heartbeat=true
transport.enableClientBatchSendRequest=false
transport.threadFactory.bossThreadPrefix=NettyBoss
transport.threadFactory.workerThreadPrefix=NettyServerNIOWorker
transport.threadFactory.serverExecutorThreadPrefix=NettyServerBizHandler
transport.threadFactory.shareBossWorker=false
transport.threadFactory.clientSelectorThreadPrefix=NettyClientSelector
transport.threadFactory.clientSelectorThreadSize=1
transport.threadFactory.clientWorkerThreadPrefix=NettyClientWorkerThread
transport.threadFactory.bossThreadSize=1
transport.threadFactory.workerThreadSize=default
transport.shutdown.wait=3
# RM配置
client.rm.asyncCommitBufferLimit=10000
client.rm.lock.retryInterval=10
client.rm.lock.retryTimes=30
client.rm.lock.retryPolicyBranchRollbackOnConflict=true
client.rm.reportRetryCount=5
client.rm.tableMetaCheckEnable=false
client.rm.tableMetaCheckerInterval=60000
client.rm.sqlParserType=druid
client.rm.reportSuccessEnable=false
client.rm.sagaBranchRegisterEnable=false
# TM配置
client.tm.commitRetryCount=5
client.tm.rollbackRetryCount=5
client.tm.defaultGlobalTransactionTimeout=60000
client.tm.degradeCheck=false
client.tm.degradeCheckAllowTimes=10
client.tm.degradeCheckPeriod=2000
# undo日志配置
client.undo.dataValidation=true
client.undo.logSerialization=jackson
client.undo.onlyCareUpdateColumns=true
client.undo.logTable=undo_log
client.undo.compress.enable=true
client.undo.compress.type=zip
client.undo.compress.threshold=64k
client.log.exceptionRate=100

3.微服务读取nacos配置

接下来，需要修改每一个微服务的application.yml文件，让微服务读取nacos中的client.properties文件：

seata:
  config:
    type: nacos
    nacos:
      server-addr: 127.0.0.1:8848
      username: nacos
      password: nacos
      group: SEATA_GROUP
      data-id: client.properties

重启微服务，现在微服务到底是连接tc的SH集群，还是tc的HZ集群，都统一由nacos的client.properties来决定了。
