😄MySQL的 undo log

前置知识：

[1] MySQL物理数据行

为什么需要undo log？

undo log 的是在事务回滚的时候使用的。当事务进行到一半还没有提交的时候，内存中的数据已经发生了改变，这时候需要回滚的话，就需要对已经发生改变的数据进行恢复。这时候用来进行恢复数据的日志，就是 undo log 日志。

undo log的内容

执行事务的时候，除了写入 redo log 以外，还会写入 undo log 。undo log 的内容与增删改操作一一对应。例如，如果事务增加了一条记录，那么就会有一条删除这条新增对应记录的 undo log；如果是删除了一条记录，那就就会有一条增加记录的 undo log ； 如果是修改了一条记录，undo log 就是将对应数据的值修改回原来的值。

详细看一下 INSERT 语句对应的 undo log 的结构：

• 日志开始位置：记录日志的开始位置。
• 主键，列长度，列值：记录这行数据的对应的主键信息，如果有是联合主键也会将各个列的长度和值记录下来。如果没有主键，也会分配一个row_id 作为主键。
• 表id：数据表的id。
• 日志编号：每个日志都会有自己的编号。
• 日志类型：INSERT 对应的日志类型是 TRX_UNDO_INSERT_REC 。
• 日志结束位置：记录日志的结束位置。

UPDATE 语句和 DELETE 语句对应的日志也差不多。

undo log的版本链

每条数据的物理存储数据行里面，都会有2个附加的字段信息。DB_TRX_ID 事务 id，和 DB_ROLL_PTR 回滚指针。事务 id 是当前更新这条数据的事务的 id，回滚指针是指向当前事务之前生成的 undo log。这两个字段的结构和使用，用一个实际的例子来表达：

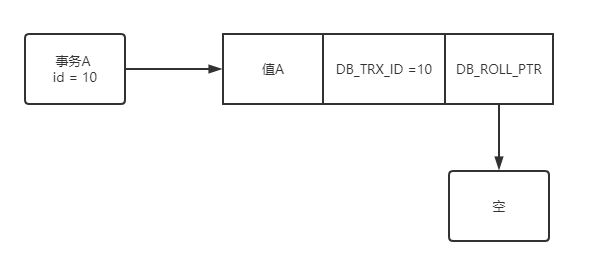

首先是用事务A(id=10)将值A插入数据库，这时候，DB_TRX_ID 就是事务A的 id，DB_ROLL_PTR 为空，因为当前是插入数据，所以这条数据没有上一个 undo log 日志， 如下：

这时候，产生了一个事务B(id=11) ，将这行数据的值改成了B 。DB_TRX_ID 就是事务B的id 11，DB_ROLL_PTR 指向上一个值A的 undo log ，如下图：

这时候，产生了一个事务C(id=12) ，将这行数据的值改成了C 。DB_TRX_ID 就是事务C的id 12，DB_ROLL_PTR 指向上一个值B的 undo log ，如下图：

从整个 redo log 生成的过程，可以通过 DB_ROLL_PTR 将每个事务修改过的值串联起来，形成一个链，这个就是 undo log 版本链。在这个版本链中，可以根据最后的 undo log 一直找到这个值从插入到当前的各个版本记录。
