前置知识：数据页、数据区
Buffer Pool是什么？
Buffer Pool 是 MySQL 数据库里面的一个非常关键的组件，存在于内存中，它缓存了真实的磁盘数据。对 MySQL 进行操作的时候，先将磁盘上的数据复制进去内存中的 Buffer Pool ，然后对 Buffer Pool 里面的数据进行操作。然后通过一系列的机制，将 Buffer Pool 里面的数据写入磁盘。
Buffer Pool的结构
Buffer Pool里面存在大量的缓存页，用来装磁盘上的数据页。由于是用来装磁盘上的数据页的，所以，它的大小和数据页的大小对应，一般数据页的大小为16K，所以，缓存页的大小也是16K。 每个缓存页都有一个描述块的数据结构来描述这个缓存页，大概记录着对应的缓存页里面装载的数据页的表空间，数据页编号，地址等等。
所有的描述块放在一起， 然后缓存页放在后面，大概如下图所示：
数据库启动后，MySQl就会根据设置的Buffer Pool 大小(默认128M)向操作系统申请内存，然后将内存划分为一个个的数据描述块和缓存页，这时候，描述块和缓存页都是空的没有存储数据的。
free 链表
Buffer Pool 里面有一个专门用于记录空闲缓存页的双向链表，称为 free链表。free链表里，每个结点就是一个空闲的数据缓存页的描述块的地址，只要缓存页是空的，没有存入数据的，都会被放入到free链表中。
将数据页从磁盘上读取到缓存页的时候，先从free链表里面找到一个空闲的缓存页，然后将数据页复制一份到对应的缓存页，然后将这个对应的缓存页的数据描述块从free链表里面移除。
数据页缓存哈希表
这个哈希表，会用 表空间号 + 数据页号 作为 key , 缓存页作为 value，存储着已经缓存在 Buffer Pool 里面的数据页。将数据页读取到缓存页之前，会在这个哈希表里面查找，如果存在记录，则直接操作内存中的缓存页，如果不存在，则去 free链表 找到空闲的缓存页，然后将数据页复制到缓存页。
flush 链表
Buffer Pool 里面有一个专门用于记录脏页的双向链表，称为 flush链表。flush链表里，每个结点就是一个已经被修改过的数据缓存页的描述块的地址，只要缓存页是被修改过的，都会被放入到 flush链表中。
脏页是指，已经在缓存页中进行了修改，但是还没有刷回磁盘的数据页。
后台会有一个线程，不定时的从 flush 链表读取脏页刷回磁盘。
LRU 链表 (Least Recently Used)
为了增大缓存的命中率，减少频繁的从磁盘读取数据页到缓存，引入了LRU链表。LRU链表也是双向链表，每个结点存储着每个已经使用的缓存页的数据描述块。
当一个数据页被装载入缓存页的时候，对应的数据描述块就会放入LRU链表的头部。在LRU里面的缓存页，如果被访问和使用了，也会移动到LRU链表的头部。如果出现free链表已经使用完的情况，就会先将LRU链表尾部的数据页刷入磁盘，腾出空闲的缓存页提供使用。这个只是大致的流程，实际的流程是已经经过优化的流程，会复杂很多，会在下文进行详细的分析。
MySQL预读机制
MySQL设计了一些预读机制，增加缓存的命中率。
如果访问了一个数据区里的多个数据页，访问的数据页的数量超过了阈值，就会出发预读机制，将向邻的下个数据区的所有数据页都加载到缓存页中去。这个阈值是使用这个参数来进行配置的： innodb_read_ahead_threshold 。 默认是56 ，一个数据区，默认是有64个数据页。
如果Buffer Pool里面缓存了一个数据区里面的13个连续的数据页，而且这些数据页都是比较频繁被访问到的，这时候就会触发预读机制，将这个数据区里面剩下的所有数据页加载到缓存中去。 这个机制是通过这个参数来进行配置的： innodb_random_read_ahead。默认是关的。
LRU 链表优化
如果将所有缓存的链表都放在一个LRU链表里，就会由于MySQL的预读机制，将一些不常用的数据页加载到了LRU的头部，导致被频繁使用的缓存页放到了LRU的尾部，出现缓存页不够用的情况，可能会导致频繁使用的缓存页被淘汰。
基于这个问题，LRU进行了优化：将LRU链表分为两部分，分别是 热数据区 和 冷数据区。它们的占比由参数 innodb_old_blocks_pct 控制，默认为37，表示冷数据占LRU链表的37%。
数据页从磁盘进入缓存页的时候，全部先加载进去冷数据区的头部，如果这些数据页在1秒之后，还产生访问的话，就会被移动到热数据区的头部。这个1秒由参数 innodb_old_blocks_time 控制，默认为1000，表示1000毫秒。
在热数据区内的数据，也不是所有的数据被访问后，都需要移动到热数据区的头部。只有在热数据区后3/4的部分的数据页被访问后才会移动到热数据区的头部，热数据区的钱1/4的数据页被访问后，是不会产生移动的。这样就有效减少了数据页移动的次数。
chunk 机制

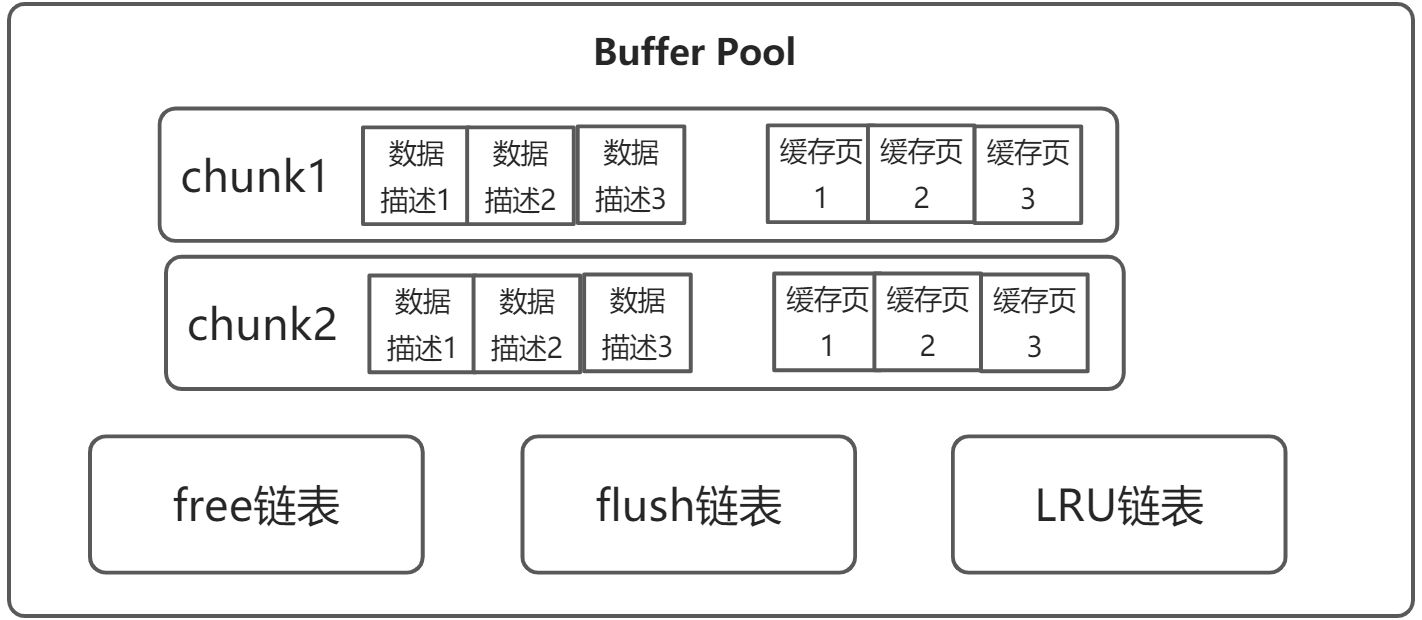

实际上，MySQL 还设置了一个 chunk 机制 ，Buffer Pool 是由很多个 chunk 组成的。每个 chunk 包含数据描述块和缓存页，每个 chunk 的默认大小是128M，由参数 innodb_buffer_pool_chunk_size 控制，多个 chunk 共用一套 free，flush，LRU链表。chunk机制的加入，就可以令 Buffer Pool 不需要申请连续的大内存空间，只需要一个个的 chunk 大小的空间就可以了。还可以在 MySQL 运行的过程中，动态的调整 Buffer Pool 的大小：申请新的 chunk ，然后加入到 Buffer Pool 即可。
Buffer Pool运行过程
MySQL不断的执行增删改查的过程中，3个链表会不断的动态的变化。不断加载数据页到缓存页的过程中，free链表不断的缩小，LRU链表不断的增大和进行结点的移动，缓存页发生改变的时候，flush链表不断的增加。与此同时，后台会有一些线程，不断的将flush链表中的缓存页刷回磁盘，不断的将LRU链表中的冷数据淘汰，在淘汰和回刷磁盘的同时free链表不断的增大，flush链表和LRU链表不断的缩小。在运行的过程中，这些操作都是同时动态执行的。
Buffer Pool调优
MySQL 进行 Buffer Pool 操作的时候，就是加载数据页到缓存页，操作free链表，flush链表，LRU链表，从缓存页回写数据入磁盘的时候，是会用多个线程去进行操作的。但是，这些线程会进行排队，先获取锁，然后进行一系列操作，然后释放锁给其他线程操作。如果只有1个 Buffer Pool 的话，线程队列性能就会比较低，可以通过分配多个 Buffer Pool 来提升并发能力。
MySQL默认的规则是，给 Buffer Pool 分配的内存空间小于 1G 的时候，最多分配1个 Buffer Pool 。如果分配的内存空间大于 1G ，则可以使用一下参数来配置 Buffer Pool 的内存空间大小和 Buffer Pool 的个数。
innodb_buffer_pool_size = 8589934592innodb_buffer_pool_instances = 4
innodb_buffer_pool_size : 指定了 Buffer Pool 的大小 ， 这里指定了8G 。
innodb_buffer_pool_instances ：指定了 Buffer Pool 的个数， 这里指定了4个。
上面配置了 Buffer Pool 的空间有8G，4个 Buffer Pool 实例，每个实例 2G 。这样，多个线程并发访问的时候，就可以分开到4个 Buffer Pool 进行操作，提升了多线程并发能力。
一般来说，分配Buffer Pool 的大小，占用到总内存的50%~60%。 留下一些存储空间提供给系统的其他软件使用。
Buffer Pool 总大小 = (chunk大小 * Buffer Pool数量) 的倍数
例如，总内存有32G ，那么Buffer Pool 的总大小 大概 = 20G ，chunk 默认是128M 。 这时候可以设置 Buffer Pool 的数量为16个：128M * 16 = 2048M ，总大小是20G ，就是2048M的10倍。设置16个是没问题的。
也可以分配多一些 Buffer Pool l例如32个：128M * 32 = 4096M ，总大小是20G ，就是4096M的5倍。这样设置也是没问题的。
具体设置多少个，需要针对MySQL服务器进行压测来测试出来就可以了。
查看Buffer Pool状态
连接上数据库后，执行 SHOW ENGINE INNODB STATUS; 命令就可以查看 innodb 引擎的详细情况，包含了Buffer Pool 的详细状态。
BUFFER POOL AND MEMORY
----------------------
Total memory allocated 137363456; in additional pool allocated 0 #Buffer Pool 的总大小
Dictionary memory allocated 174948 #分配给 InnoDB 数据字典的总内存
Buffer pool size 8191 #能容纳多少个缓存页
Free buffers 1 #free链表中剩余空闲缓存页
Database pages 8002 #LRU链表中存在的缓存页
Old database pages 2935 #LRU链表冷数据区的缓存页数量
Modified db pages 0 #flush链表中缓存耶的数量
Pending reads 0 #等待从磁盘上加载进缓存页的数量
Pending writes: LRU 0, flush list 0, single page 0 #等待刷入磁盘的缓存页的数量
Pages made young 75102, not young 5069225 #LRU链表里面，冷数据区被移动到热数据区的缓存页数量；冷数据区里面，1秒内被访问但是没有进入热数据区的缓存页数量
0.00 youngs/s, 0.00 non-youngs/s #每秒从冷数据区进入到热数据区的缓存页的数量； 每秒在冷数据区被访问了但是没有进入热数据区的缓存页数量
Pages read 1332762, created 336490, written 965723 #已经读取，创建，写入的缓存页的数量
0.00 reads/s, 0.00 creates/s, 0.00 writes/s #每秒读取，创建，写入缓存页的数量
No buffer pool page gets since the last printout
Pages read ahead 0.00/s, evicted without access 0.00/s, Random read ahead 0.00/s
LRU len: 8002, unzip_LRU len: 0 #LRU 链表缓存页的数量；
I/O sum[0]:cur[0], unzip sum[0]:cur[0]
