1. 页的内部结构

页如果按类型划分的话，常见的有数据页（保存B+树节点）、系统页、Undo页和事务数据页等。

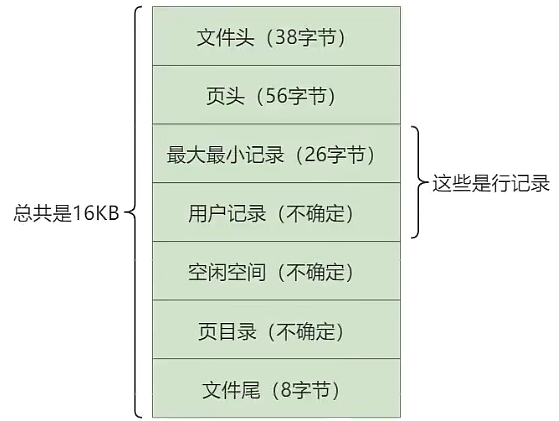

数据页的16KB大小的存储空间被划分为七个部分，分别是文件头、页头、最大最小记录、用户记录、空闲空间、页目录和文件尾。

1.1 文件头、文件尾

文件头：描述各种页的通用信息。（比如页的编号、上一页、下一页、校验和等）
文件尾：
前4个字节代表页的校验和：这个部分是和File Header中的校验和相对应的。
后4个字节代表页面被最后修改时对应的日志序列位置（LSN）：这个部分也是为了校验页的完整性的，如果首部和尾部的LSN值校验不成功的话，就说明同步过程出现了问题。

1.2 空闲空间、用户记录、最小最大记录

空闲空间：我们自己存储的记录会按照指定的行格式存储到User Records部分。但是在一开始生成页的时候，其实并没有User Records这个部分，每当我们插入一条记录，都会从Free Space部分，也就是尚未使用的存储空间中申请一个记录大小的空间划分到User Records部分，当Free Space部分的空间全部被User Records部分替代掉之后，也就意味着这个页使用完了，如果还有新的记录插入的话，就需要去申请新的页了。
用户记录：User Records中的这些记录按照指定的行格式一条一条摆在User Records部分，相互之间形成单链表。

最大最小记录：

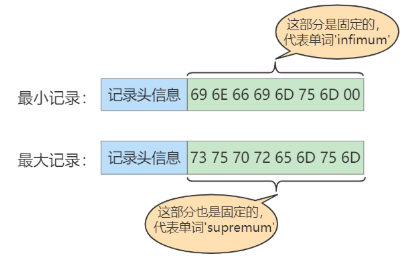

这两条记录不是我们自己定义的记录，所以它们并不存放在页的User Records部分，他们被单独放在一个称为Infimum + Supremum的部分，如图所示：

1.3 页目录

为什么需要页目录？
在页中，记录是以单向链表的形式进行存储的。单向链表的特点就是插入、删除非常方便，但是检索效率不高，最差的情况下需要遍历链表上的所有节点才能完成检索。因此在页结构中专门设计了页目录这个模块，专门给记录做一个目录，通过二分查找法的方式进行检索，提升效率。
使用页目录，二分法查找的过程：

  1. 将所有的记录分成几个组，这些记录包括最小记录和最大记录，但不包括标记为“已删除”的记录。

  2. 第 1 组，也就是最小记录所在的分组只有 1 个记录；

    1. 最后一组，就是最大记录所在的分组，会有 1-8 条记录；<br />        其余的组记录数量在 4-8 条之间。<br />        这样做的好处是，除了第 1 组（最小记录所在组）以外，其余组的记录数会尽量平分。

  3. 在每个组中最后一条记录的头信息中会存储该组一共有多少条记录，作为 n_owned 字段。

  4. 页目录用来存储每组最后一条记录的地址偏移量，这些地址偏移量会按照先后顺序存储起来，每组的地址偏移量也被称之为槽（slot），每个槽相当于指针指向了不同组的最后一个记录。


1.4 页面头部

为了能得到一个数据页中存储的记录的状态信息，比如本页中已经存储了多少条记录，第一条记录的地址是什么，页目录中存储了多少个槽等等，特意在页中定义了一个叫Page Header的部分，这个部分占用固定的56个字节，专门存储各种状态信息。

2. InnoDB行格式

2.1 COMPACT行格式

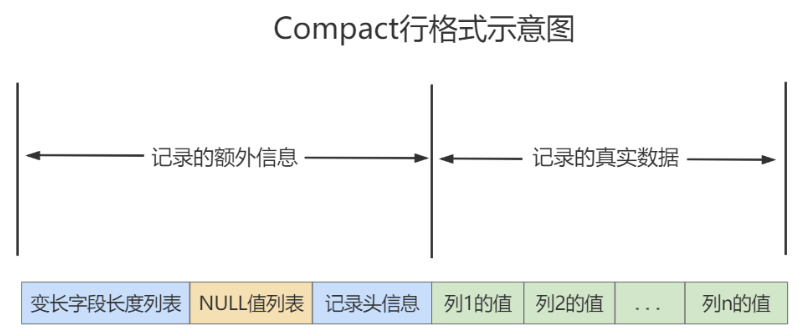

一条完整的记录其实可以被分为记录的额外信息和记录的真实数据两大部分。

2.1.1 变长字段长度列表

MySQL支持一些变长的数据类型，比如VARCHAR(M)、VARBINARY(M)、TEXT类型，BLOB类型，这些数据类型修饰列称为变长字段，变长字段中存储多少字节的数据不是固定的，所以我们在存储真实数据的时候需要顺便把这些数据占用的字节数也存起来。在Compact行格式中，把所有变长字段的真实数据占用的字节长度都存放在记录的开头部位，从而形成一个变长字段长度列表。

注意：这里面存储的变长长度和字段顺序是反过来的。比如两个varchar字段在表结构的顺序是a(10)，b(15)。那么在变长字段长度列表中存储的长度顺序就是15，10，是反过来的。

2.1.2 NULL值列表

Compact行格式会把可以为NULL的列统一管理起来，存在一个标记为NULL值列表中。如果表中没有允许存储 NULL 的列，则 NULL值列表也不存在了。

为什么定义NULL值列表？
之所以要存储NULL是因为数据都是需要对齐的，如果没有标注出来NULL值的位置，就有可能在查询数据的时候出现混乱。如果使用一个特定的符号放到相应的数据位表示空置的话，虽然能达到效果，但是这样很浪费空间，所以直接就在行数据得头部开辟出一块空间专门用来记录该行数据哪些是非空数据，哪些是空数据，格式如下：

1. 二进制位的值为1时，代表该列的值为NULL。
2. 二进制位的值为0时，代表该列的值不为NULL。

2.1.3 记录头信息

delete_mask：这个属性标记着当前记录是否被删除，占用1个二进制位。
值为0：代表记录并没有被删除
值为1：代表记录被删除掉了

被删除的记录为什么还在页中存储呢？
你以为它删除了，可它还在真实的磁盘上。这些被删除的记录之所以不立即从磁盘上移除，是因为移除它们之后其他的记录在磁盘上需要重新排列，导致性能消耗。所以只是打一个删除标记而已，所有被删除掉的记录都会组成一个所谓的垃圾链表，在这个链表中的记录占用的空间称之为可重用空间，之后如果有新记录插入到表中的话，可能把这些被删除的记录占用的存储空间覆盖掉。

2.2 Dynamic和Compressed行格式

InnoDB存储引擎可以将一条记录中的某些数据存储在真正的数据页面之外。
行溢出：一个页存放不了一条记录，这种现象称为行溢出。

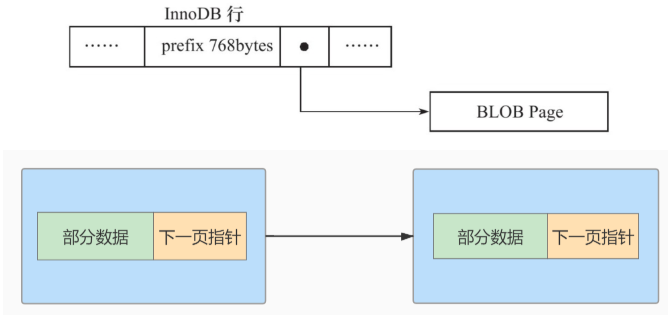

在Compact和Reduntant行格式中，对于占用存储空间非常大的列，在记录的真实数据处只会存储该列的一部分数据，把剩余的数据分散存储在几个其他的页中进行分页存储，然后记录的真实数据处用20个字节存储指向这些页的地址（当然这20个字节中还包括这些分散在其他页面中的数据的占用的字节数），从而可以找到剩余数据所在的页。

  • Compressed和Dynamic两种记录格式对于存放在BLOB中的数据采用了完全的行溢出的方式。如图，在数据页中只存放20个字节的指针（溢出页的地址），实际的数据都存放在Off Page（溢出页）中。
  • Compact和Redundant两种格式会在记录的真实数据处存储一部分数据（存放768个前缀字节）。

Compressed行记录格式的另一个功能就是，存储在其中的行数据会以zlib的算法进行压缩，因此对于BLOB、TEXT、VARCHAR这类大长度类型的数据能够进行非常有效的存储。
