背景

画猜类业务更新得并不频繁，但实现过的人才知道其中的辛酸苦辣，从一开始的囫囵吞枣，快速业务开发，到现在的考虑画猜组件设计，已经实现了很大的跨越。也正是因为踩过坑，才知道架构和设计的重要性。

画猜组件 1.0

挂在玩吧你画我猜公众号里的3个页面：每日十佳画作、最新最热和单幅画作展示。

  • 痛点：几乎每个页面都用到了画猜回放的功能，但每个页面都有重复代码，除此之外还包括获取 openid、微信分享等重复功能，而且由于层层迭代，画猜功能的增加，只能四处打补丁，修一处坏一处，坏一处补一处，现在也只是勉强使用。

    画猜组件 2.0

    广场投票 H5
    广场投票画猜作品的活动 H5，总共3个页面：主页、我的作品页和分享页。

  • 改进点：在 1.0 的基础上画猜功能更完善更稳健，除此之外微信分享功能已抽取到 front-common。

  • 痛点：几乎每个页面都用到了画猜回放的功能，但还是没有考虑把画猜回放功能抽取出去，虽然后续几乎无改动，但别的同事再次开发画猜类页面时，还得重复造轮子，除此之外，获取 openid 的逻辑 write again。

    画猜组件 3.0

    微信画猜分享迁移
    工程迁移推动起来的项目迁移改造，其中微信画猜分享就是其中一个，这时候就要考虑组件、模块的复用性了。

  • 改进点：结合 1.0 和 2.0 的功能，顺带结合即将要开始的业务需求（你发自拍我来画活动 H5），考虑抽取画猜组件。

  • 痛点：一旦开始了改革，改革的要求就变得比较严格了，虽然实现了组件化，但扩展性、可维护性、单一性还是有待提高。

    总结

    回过头看前3次的改进历程，每次都有进步，但这3次都有一个通病，都欠缺了一个特别重要的东西：动手之前先出方案，没有一个好的框架设计前提，写出来的代码可能处处留有雷区，不小心就爆炸，伤了自己，还伤及无辜。所以在画猜 4.0 出来之前，这篇设计文档一定要先出来。

    目标

  1. 对画猜业务模块的熟悉
  2. 对业务模块的设计有自己的思考和积累

  3. 未来要沉淀出玩吧特色的业务设计结构

    设计

    既然画猜 3.0 已经实现了组件化，我们这次的设计差不多就是从这个组件分析入手的，下面再对画猜 3.0 更细致的分析一下它的痛点：

  4. 绘画和回放在同一个组件，有大量的 if、else 判断，扩展性较差，维护成本高；

  5. 某些函数违背了单一原则，耦合了太多其他逻辑，函数体积大，可读性较差，后期维护成本高；
  6. 所有功能集合在一个组件里，代码 600+，可读性较差，维护成本高。

    分析

    功能

    小画板
    回放

    基础功能

    普通画笔、橡皮擦、画布颜色、撤销、恢复和清除画布
    如果不关注下面的扩展功能，其实最基本的小画板和回放就是由这 6 种功能组成的。扩展功能，只不过是在这些基础功能上增加的额外处理。

    扩展功能

    小画板：
    获取绘画数据、生成带背景颜色的图片

回放：

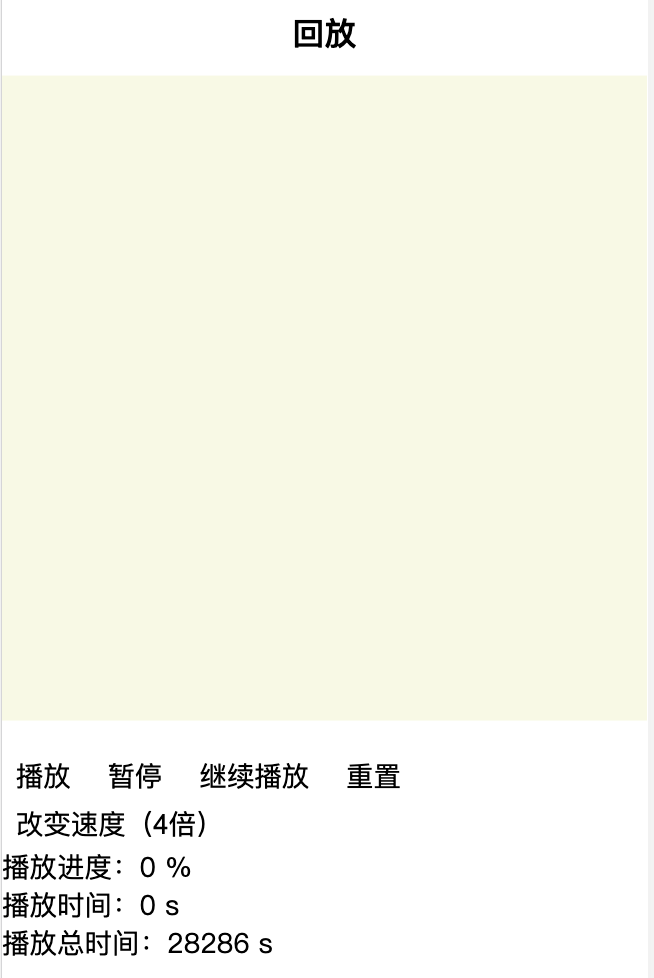

播放/暂停、继续播放、进度条、改变播放速度

画笔协议

  1. {
  2.     "type": 1,
  3.     "color": "#1F1F1F",
  4.     "linewidth": 5,
  5.     "path": [
  6.         [151.6667,191.6667],
  7.         [131,205.6667]
  8.     ],
  9.     "width": 750
  10. }

type：表示操作类型，1 为普通画笔，2 为橡皮擦，3 为画布颜色，4 为撤销，5 为恢复，6 为清除画布；

操作 type
普通笔画 1
橡皮擦 2
画布颜色 3
撤销 4
恢复 5
清除画布 6

color：type 为 1 时表示画笔颜色，type 为 3 时表示画布背景色；
linewidth：type 为 1 时表示画笔粗细，type 为 2 时表示橡皮擦大小；
path：type 为 1 和 2 时，path 里存储的坐标点，其他 type 时 为空；
width：画布宽度。

一组完整的数据就是由多个这样的协议对象随意组合而成，比如：
先画一个黑色的点，然后用橡皮擦擦一下，改变画布背景色为粉色，撤销上一笔，也就是将画布背景色改变为原来的淡黄色，恢复上一笔，将画布颜色恢复为粉色，最后清空画布。

  1. [
  2.     {
  3.         "color": "#000000",
  4.         "linewidth": 1,
  5.         "path": [
  6.             [
  7.                 99.79106140136719,
  8.                 192.35011291503906
  9.             ]
  10.         ],
  11.         "type": 1,
  12.         "width": 375
  13.     },
  14.     {
  15.         "color": "#000000",
  16.         "linewidth": 20,
  17.         "path": [
  18.             [
  19.                 118.82266998291016,
  20.                 189.593017578125
  21.             ],
  22.             [
  23.                 121.47528839111328,
  24.                 196.3426513671875
  25.             ]
  26.         ],
  27.         "type": 2,
  28.         "width": 375
  29.     },
  30.     {
  31.         "color": "pink",
  32.         "linewidth": 20,
  33.         "path": [ ],
  34.         "type": 3,
  35.         "width": 375
  36.     },
  37.     {
  38.         "color": "#000000",
  39.         "linewidth": 20,
  40.         "path": [ ],
  41.         "type": 4,
  42.         "width": 375
  43.     },
  44.     {
  45.         "color": "#000000",
  46.         "linewidth": 20,
  47.         "path": [ ],
  48.         "type": 5,
  49.         "width": 375
  50.     },
  51.     {
  52.         "color": "#000000",
  53.         "linewidth": 20,
  54.         "path": [ ],
  55.         "type": 6,
  56.         "width": 375
  57.     }
  58. ]

这样的数据，有 2 个地方会用到：
1 个是小画板，执行各种操作后，会生成一份完整的数据，然后可以把数据传给服务端；
1 个是回放的时候，从服务端那里拿到数据，进行绘制。

难点

撤销、恢复

思路：
每100笔存储一张截图，其余存储具体的操作，等撤销的时候找到最近的截图加操作，绘制上去；等恢复的时候，在现有基础上，把最新一个操作绘制上去就可以了。

关键点：
存储另外一组数据，和传给服务端的数据不一样，这组数据只需要存储除去撤销、恢复以外的其他操作，当然，会比之前的又多存储一种数据，就是截图。

所以数据存储可以在一个单独的文件里进行处理，也就是 stack.js；
基础功能在一个文件里单独处理，也就是 board.js；

衍生的扩展功能和附加的逻辑处理，小画板和回放各自对应一个文件，也就是 draw.js 和 play.js；
其他比较通用的功能可以放到 utils 里面。

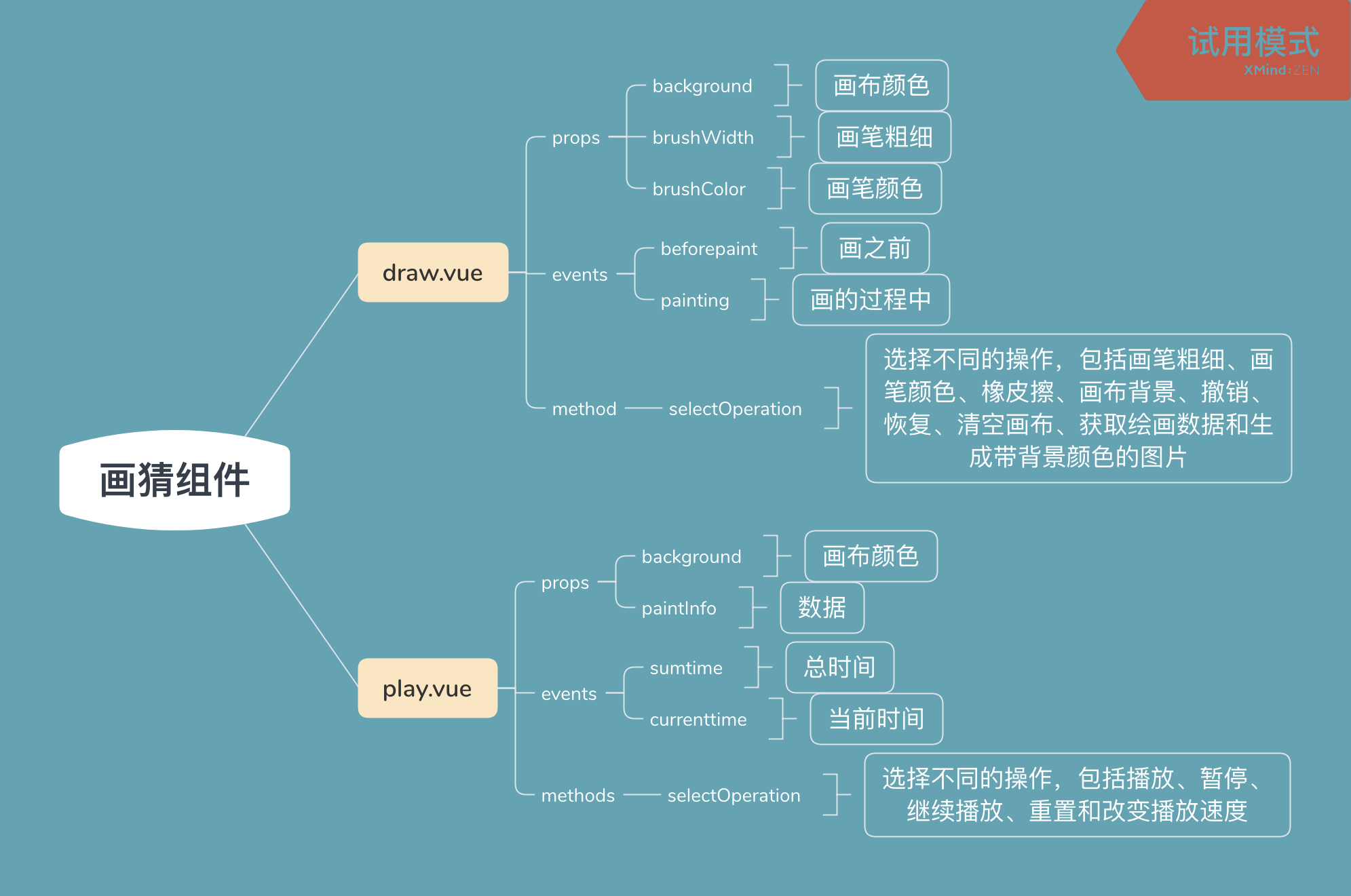

方案

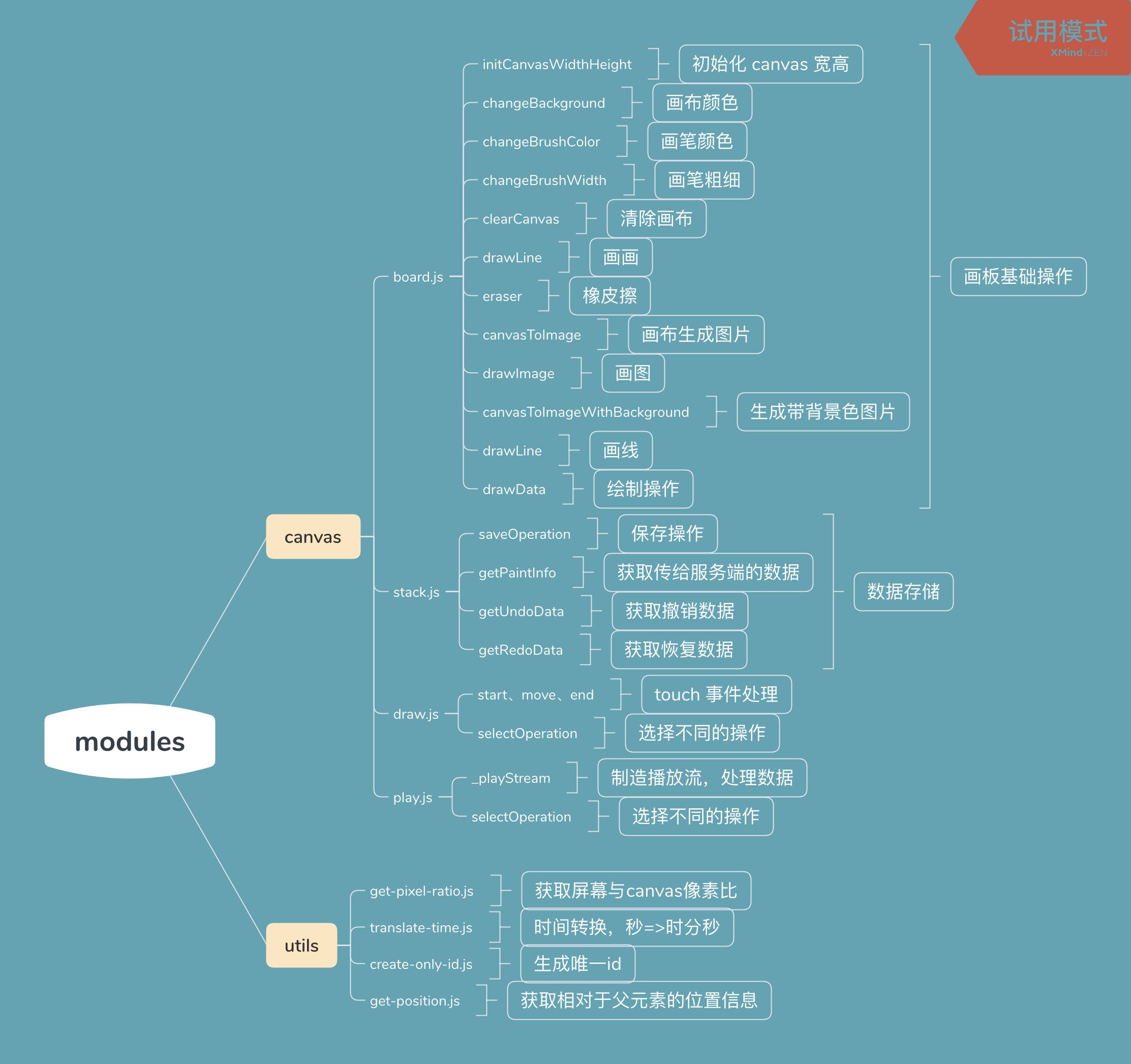

其中依赖的底层模块如下：

这样设计的理由：

  1. 组件独立，便于维护和横向扩展；

  2. 模块拆分，函数功能单一化，分类管理，可以随意组合使用，也可以脱离组件直接使用，便于维护和扩展。
