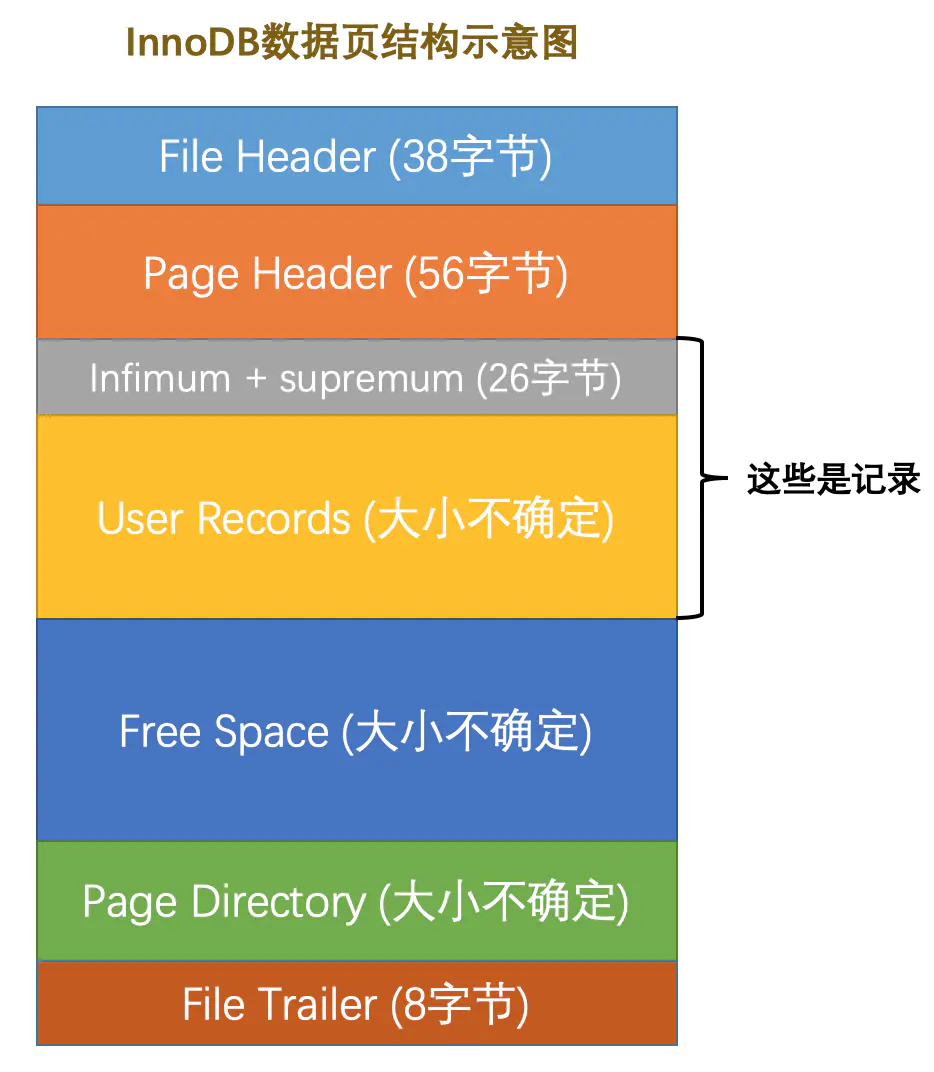

InnoDB数据页结构

记录在页中的存储

行数据将被存储在User Record中 , 开始时没有这个概念 , 这部分空间称为Free Space , 当有记录需要存入的时候 , 要申请空间 , 当Free Space的空间使用完了就需要申请新的页

记录头信息 (具体的记录头各部分参考 : https://www.yuque.com/u1862289/pxe8ug/ge84yw)

1. delete_mask

   1. 用于标记记录是否被删除
   2. 占用1个二进制位
   3. 被删除的记录并不会从磁盘上消失 , 而是与其他被删除记录一起组成垃圾链表 , 这部分被称为可重用空间 , 如果有新记录插入可能会将其覆盖

2. min_rec_mask

   1. 表示是否是B+树中非叶子节点中的最小节点

3. heap_no

   1. 记录当前记录在本页中的位置
   2. 其中位置的定义是从2开始 , 0和1分别用来记录InnoDB自动插入的两条伪数据 —— 最小记录(Infimum)和最大记录(Supermum)

**

1. record_type

   1. 0表示普通纪录
   2. 1表示B+树非叶子节点记录
   3. 2表示最小记录
   4. 3表示最大记录

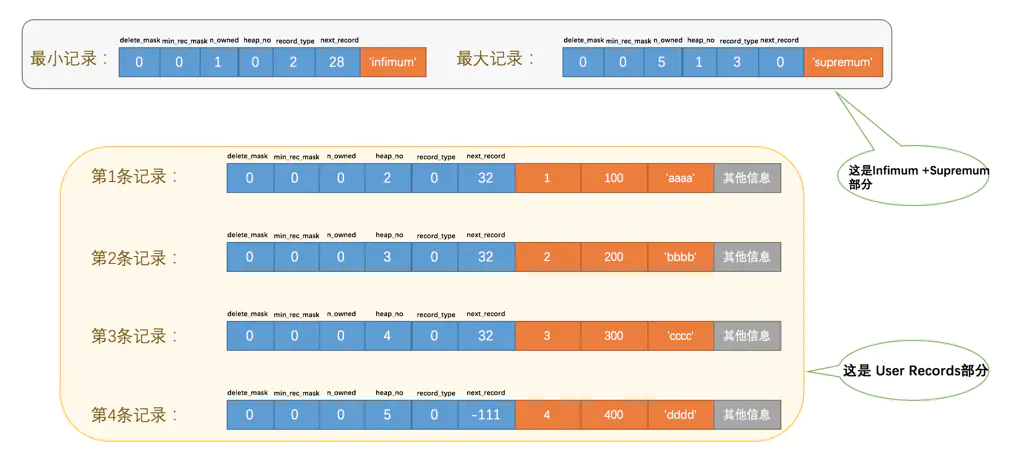

2. next_record

   1. 表示当前记录真实数据的到下一条记录真实记录的地址偏移量 , 根据当前记录的具体大小往后找记录大小个字节 , 即为下一条真是数据
   2. 下一条记录 , 并不是按照插入顺序 , 而是主键大小的顺序
   3. 一页中的最大最小记录 , 分别在Supermum之前和Infimum之后
   4. 假如第2条记录被删除 , 也就是delete_mask为1时 , 上文说过 , 记录依旧存在于磁盘中 , 此时对于next_record来说 , 偏移量讲直接指向第3条记录
   5. 不论我们怎么对页中的记录做增删改操作，InnoDB始终会维护一条记录的单链表，链表中的各个节点是按照主键值由小到大的顺序连接起来的

      Page Directory

      为了方便记录的查找 , InnoDB中设计了页目录 , 是一个将记录分组 , 并记录最小最大记录偏移量的一个存储空间 , 其中这些被存放的偏移量称为槽 , 页目录就是由这些槽组成

n_owned

这是未提及的记录头信息中的一部分

1. 组中的最大记录的n_owned表示该组拥有多少条记录
2. 最小记录所在的组只能有一条记录 , 即n_owned = 1
3. 最大记录所在组的记录条目只能在1~8之间
4. 余下的分组中的记录条目只能为4~8条

记录查找

一个数据页中查找指定主键值的记录过程

1. 通过二分法确定该记录所在的槽，并找到该槽所在分组中主键值最小的那条记录

1. 通过记录的next_record属性遍历该槽所在的组中的各个记录

Page Head

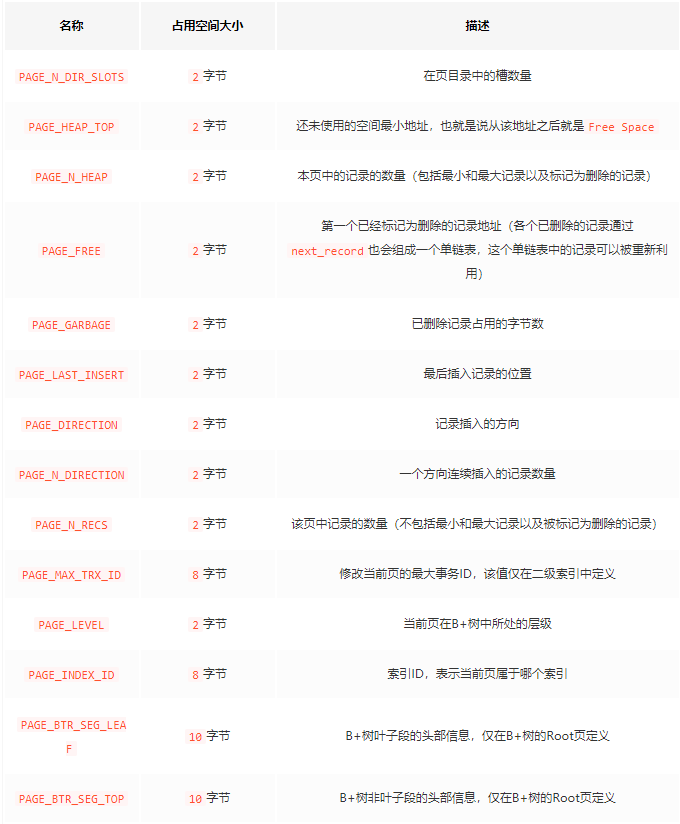

用于存储的记录的信息 , 如多少条记录 , 第一条记录的地址 , 页目录中的槽数量等 , 占用56个字节

• page_direction

  • 假如新插入的一条记录的主键值比上一条记录的主键值大，我们说这条记录的插入方向是右边，反之则是左边。用来表示最后一条记录插入方向的状态就是 PAGE_DIRECTION

• page_n_direction

  • 假设连续几次插入新记录的方向都是一致的，InnoDB会把沿着同一个方向插入记录的条数记下来，这个条数就用PAGE_N_DIRECTION这个状态表示。当然，如果最后一条记录的插入方向改变了的话，这个状态的值会被清零重新统计

如下部分是认为当前没有特殊机制需要详细记录的 , 基本都为功能概念描述 , 不做过多记录

File Head

上述的Page Head是专门针对数据页的信息记录 , 而File Head是对各类型页都通用 , 不同类型的页都会以他来做为第一个组成部分

File Trailer [‘treɪlə]

在数据同步的时候 , 会出现同步不完整的情况 , File Trailer用于记录页是否完整 , 他由8个字节组成 , 分为两部分

• 前4个字节

  • 这个部分是和File Header中的校验和相对应的。每当一个页面在内存中修改了，在同步之前就要把它的校验和算出来，因为File Header在页面的前边，所以校验和会被首先同步到磁盘，当完全写完时，校验和也会被写到页的尾部，如果完全同步成功，则页的首部和尾部的校验和应该是一致的。如果写了一半儿断电了，那么在File Header中的校验和就代表着已经修改过的页，而在File Trailer中的校验和代表着原先的页，二者不同则意味着同步中间出了错

• 后4个字节

  • 代表页面被最后修改时对应的日志序列位置（LSN）

• File Trailer与File Header类似，都是所有类型的页通用的
