SVG简介

简介

使用XML描述的矢量文件

位图(BMP.PNG.JPG)

矢量图(SVG,AI)

使用方式

• 浏览器直接打开
• 嵌套中<img src="Demo.svg">
• 使用SVG标签
• CSS背景

理解viewport 与 viewbox

viewport该属性表示的是SVG可见区域的大小。或者也可以叫画布的大小。就好比我们的电脑屏幕，我们只能看到我们电脑屏幕的可视区里面的内容，但是看不到电脑屏幕之外的内容。

如果我们没有给svg设置宽度和高度的话，它默认的宽度为300px，高度为150px;

在svg中有一个默认的坐标系统，其中 水平坐标(x坐标)向右递增的，垂直坐标(y坐标)是向下递增的。原点坐标是(0, 0).

viewbox

viewBox=”x, y, w, h”; 该属性的含义是可视区盒子，即画布的可视区。
viewport 和 viewBox 分别有自己的坐标系，默认情况下，该两个坐标系是重合的，即转换关系是 1:1。
x: 指左上角的坐标，y: 左上角的纵坐标，w: 指宽度，h: 指高度

1. 画布(viewport)、可视区(viewBox) 的宽度的高度相等情况

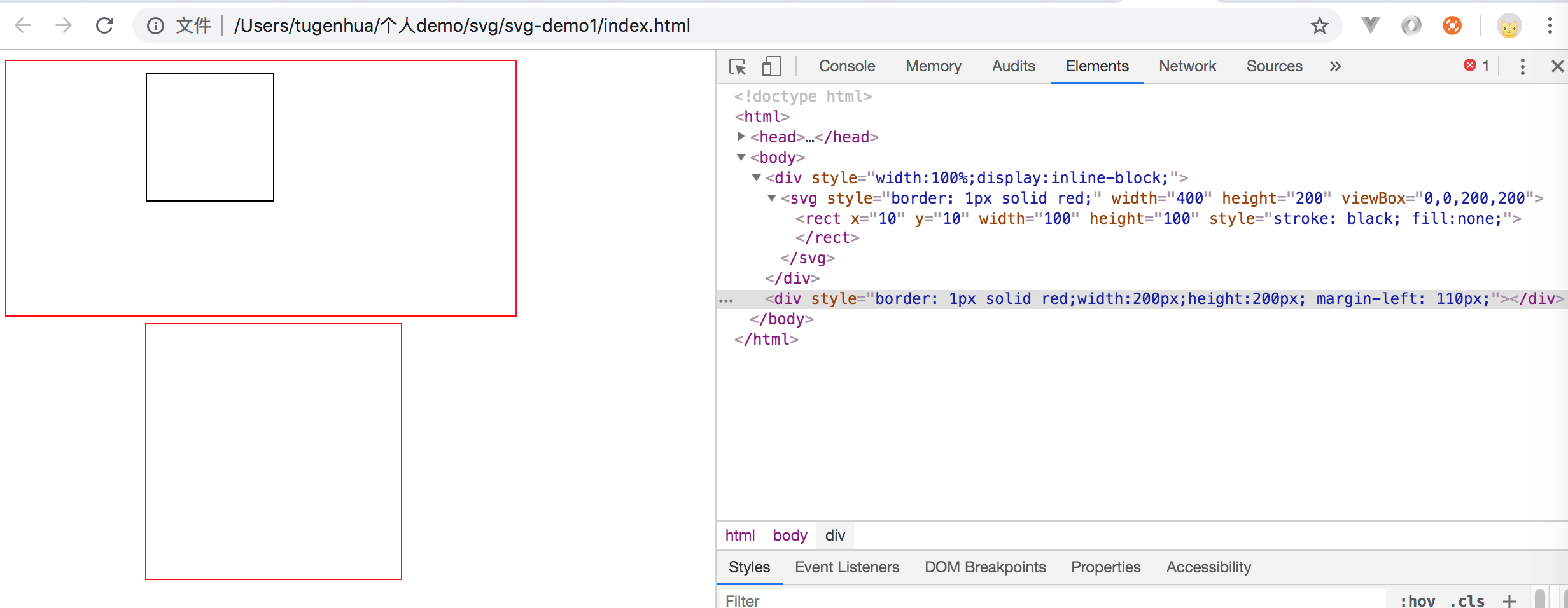

如上代码，svg的画布大小，宽度为400px，高度为200px，然后使用viewBox属性定义画布的可视区的大小宽度也是400px，高度也是200px, 因此该两个坐标系是重合的，因此我们使用 rect 来创建矩形的话，定义宽度和高度分别为100px，x轴和y轴的偏移位置为10px; 效果如下所示：

2. 画布不变，可视区的宽度减小的情况

比如如下代码，可视区的宽度减少100px, 如下代码所示：

运行结果如下所示：

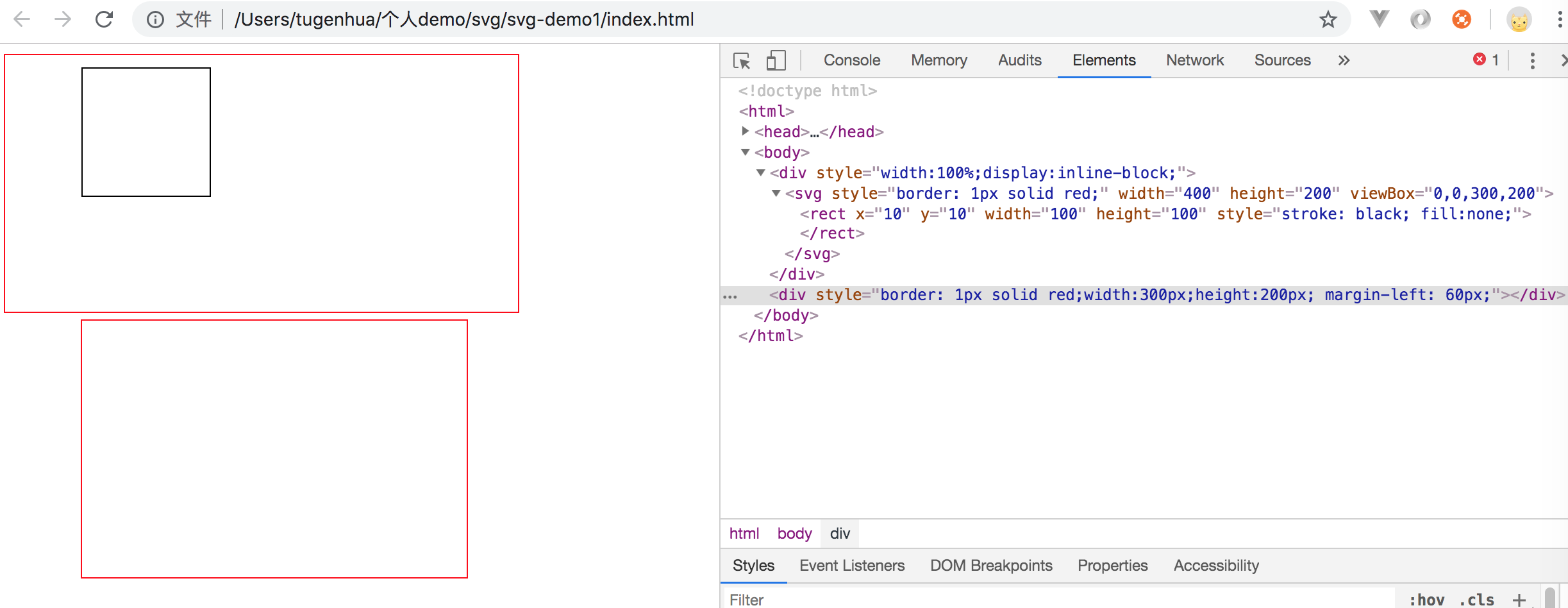

如上代码，画布大小的宽度是400px，可视区的宽度变成300px; 因此为了使他们的中心点能重合的话，因此需要向右移动的距离 = 400 - 300 / 2 = 50px; 由于 rect 中的x偏移了10px，因此加起来就是偏移了60px了，可以把下面的div作为参照物即可看到。

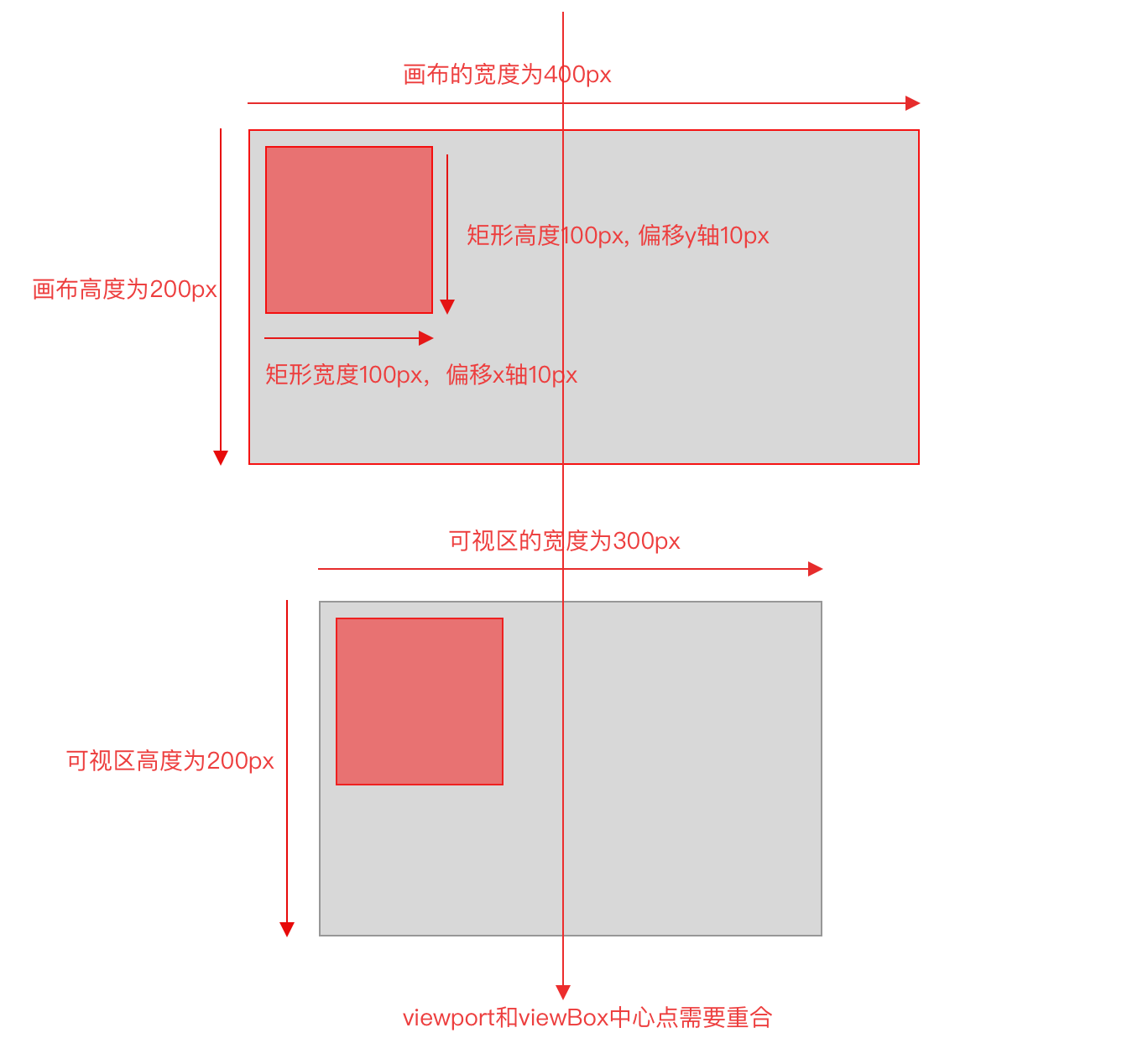

如下示意图所示解释

下面我们继续把可视区的宽度改为200px； 如下代码：

3. 画布不变，可视区的高度减小的情况

如下代码：

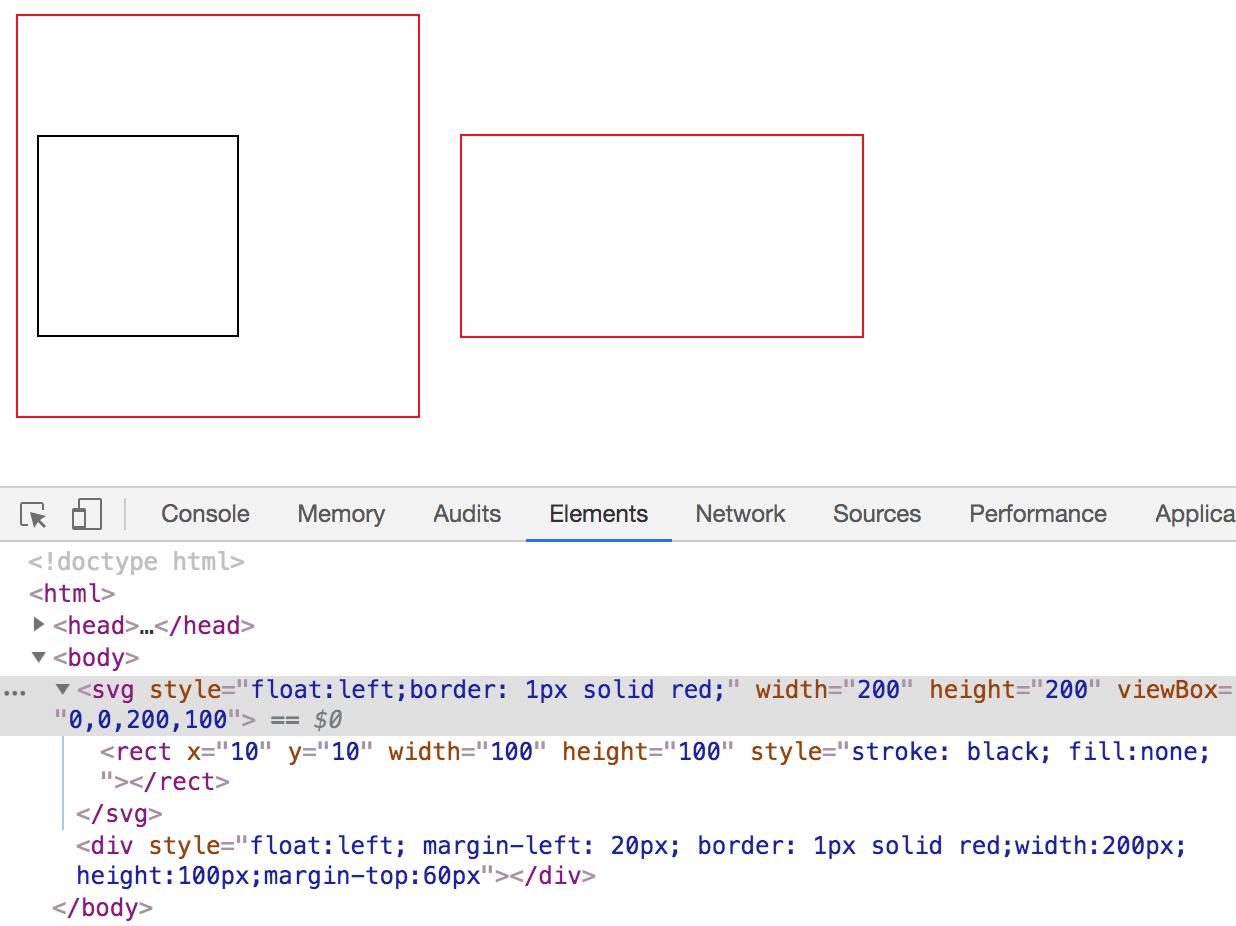

4. 可视区不变，画布宽度变小

如果可视区不变的话，画布宽度减少的话，那么矩形也要等比例缩小，比如如下代码：

初始化

<svg version="1.1" xmlns="http://www.w3.org/2000/svg">
    <circle cx="100" cy="50" r="40" fill="red">
</svg>

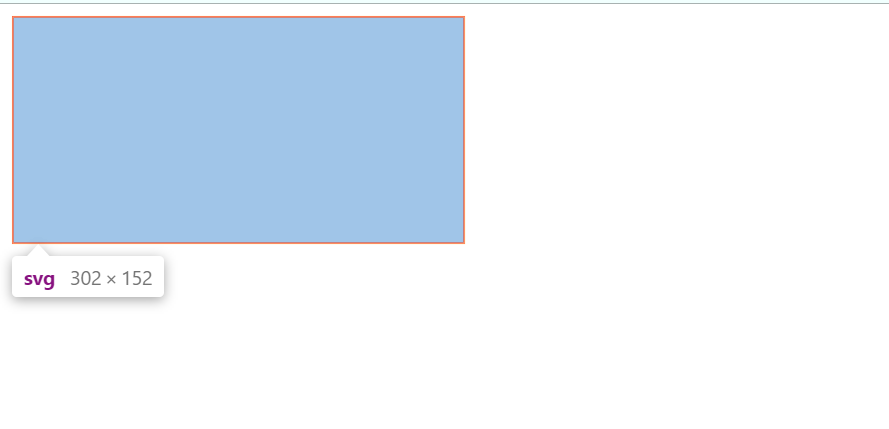

<svg> 可以指定width和height属性，说明它在HTML中所占的宽度和高度。如果不指定默认300x150。

<svg>中有一个viewbox属性这个属性的四个值分别代表左上角的横坐标和纵坐标，视口的宽度与高度

如果不指定width和height只指定viewbox，则相当于只给定 SVG 图像的长宽比。这时，SVG 图像的默认大小将等于所在的 HTML 元素的大小

基本图形

• rect 矩形
• circle圆形
• elipse椭圆
• line线
• polyline折线
• polygon多边形
• 路径 path

基本属性

• fill 填充颜色
• stroke
• stroke-width
• transform

//矩形
<svg   viewBox="0 0 600 400">
    <rect width="300" height="100"
          style="fill:red;stroke-width:1;stroke:rgb(0,0,0)"/>
</svg>

• width|height宽度与高度
• style CSS属性
• fill填充颜色
• stroke-width边框宽度
• stroke边框颜色
• x距离左边的位置
• y距离顶部的位置
• fill-opacity 颜色透明度
• stroke-opacity边框透明度
• rx|ry圆角属性

<!-- 圆形 -->
<circle cx="0" cy="0" r="40" fill="red" />

• cx横坐标
• cy纵坐标
• r半径

<!-- 椭圆 -->
<ellipse cx="300" cy="80" rx="100" ry="50"
  style="fill:yellow;stroke:purple;stroke-width:2"/>

• cx横偏移
• cy纵偏移
• rx水平半径
• ry垂直半径

<!-- 直线 -->
<line x1="0" y1="0" x2="200" y2="200" fill="red" stroke="red"/>

• x1
• y1 确定开始位置
• x2
• y2 结束位置

折线，指定每个端点的坐标，横坐标与纵坐标用逗号分开，点与点用空格分开

<!-- 折线 -->
<polyline points="20,20 40,25 60,40 80,120 120,140 200,180" style="fill:none;stroke:black;stroke-width:3" />

• points路径点

<!-- 多边形 -->
<polygon points="200,10 250,190 160,210"
  style="fill:lime;stroke:purple;stroke-width:1"/>

• pointsxy组成一个点 然后空格分隔 最后连线

Path

区分大小写。大写绝对位置，小写为相对位置

命令 参数

• M移动画笔
• L绘制直线到指定位置
• H绘制水平线到指定的X位置
• V绘制竖直的的指定的Y位置

<!-- 直线Demo -->
<path d="M0 0 L 200 300 M 0 0 L 100 100 H 400" stroke="red" stroke-width="2" fill="none"/>

曲线

A六个参数

前两个参数绘制椭圆形 第三个参数确定旋转角度 第四个第五个参数确认需要的弧度值为[0,1] 第六七参数结束坐标

文本

标签

• <text>
• <tspan>

属性

• x|y
• dx|dy
• style

路径文本

• <textPath>

<svg xmlns="http://www.w3.org/2000/svg" version="1.1" xmlns:xlink="http://www.w3.org/1999/xlink">
  <defs>
    <path id="path1" d="M75,20 a1,1 0 0,0 100,0" />
  </defs>
  <text x="10" y="100" style="fill:red;">
    <textPath xlink:href="#path1">I love SVG I love SVG</textPath>
  </text>
</svg>

超链接

• xlink:href 地址
• xlink:title 链接提示
• target 打开方式

Color

• Rgb
• HSL
  • 颜色
  • 饱和度
  • 亮度
• 透明度
  • rgba
  • opacity属性[0,1]

渐变

• 线性渐变
• 径向渐变

<defs>
    <linearGradient id="grad1" gradientUnits="userSpaceOnUse"
        x1="0" y1="100" x2="200" y2="50"
    >
        <stop offset="0" stop-color="#fcd307"></stop>
        <stop offset="0" stop-color="#1c1259"></stop>
    </linearGradient>
</defs>
<rect width="200" height="200" fill="url(#grad1)"/>

其他

use标签

标签用于复制一个形状

g标签

用于将多个形状组成一个组（group），方便复用

defs标签

用于自定义形状，它内部的代码不会显示，仅供引用

<svg width="300" height="100">
    <defs>
        <g id="myCircle">
            <text x="25" y="20">圆形</text>
            <circle cx="50" cy="50" r="20"/>
        </g>
    </defs>
    <use href="#myCircle" x="0" y="0" fill="red"/>
    <use href="#myCircle" x="100" y="0" fill="blue" />
    <use href="#myCircle" x="200" y="0" fill="white" stroke="blue" />
</svg>

JavaScript操作

创建图形

document.createElementNS(ns, tagName);

添加形状

element.appendChild(childElement)

设置|获取属性

element.setAttribute(name, value);
element.getAttribute(name);

工具

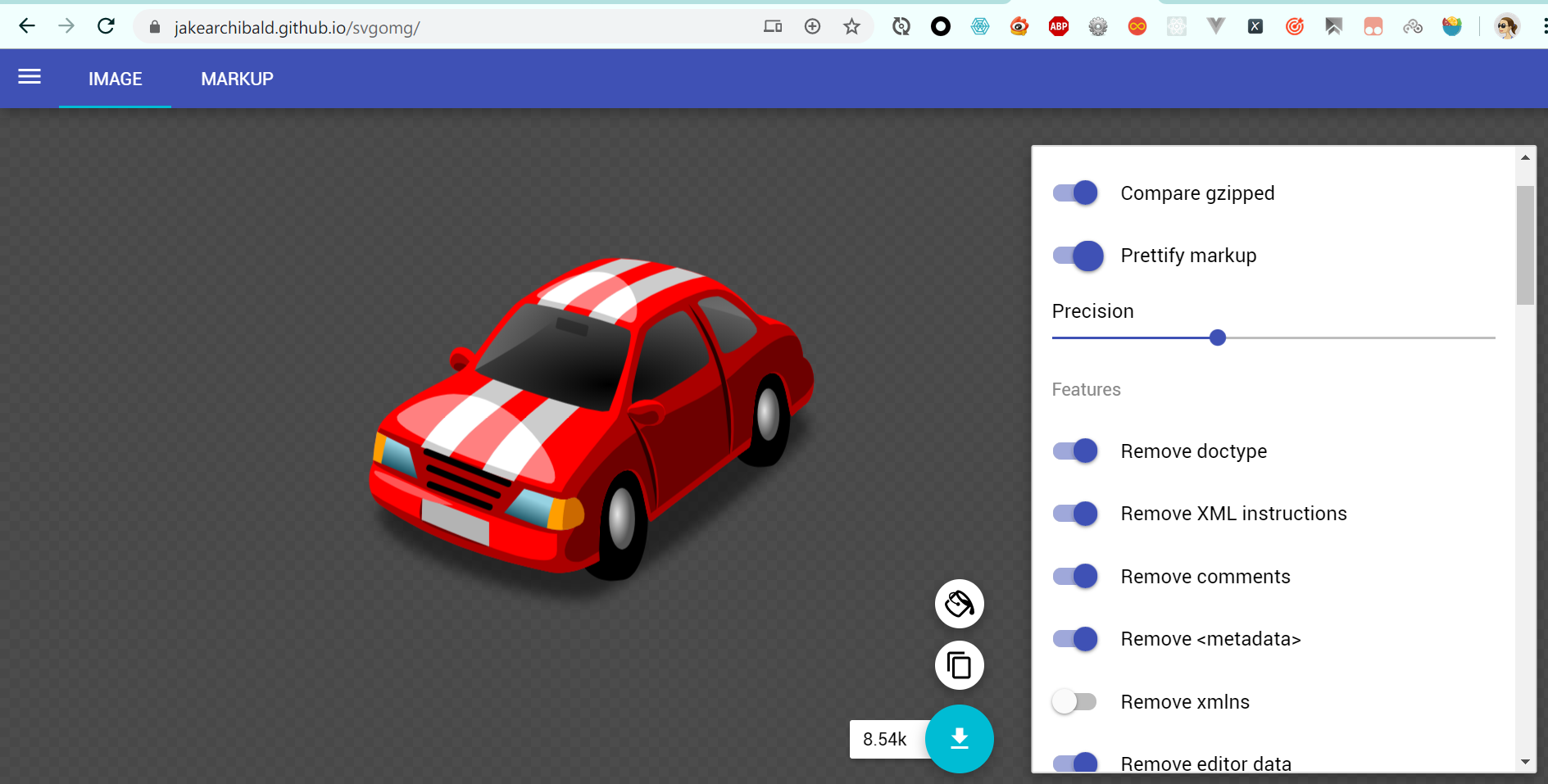

https://jakearchibald.github.io/svgomg/
