5.1 运输层协议概述

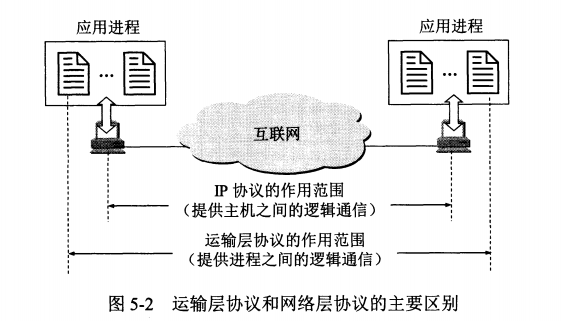

运输层协议向应用层提供通信服务，一般而言只有主机的协议栈才有运输层，而路由器的协议栈一般只到网络层。
真实的数据交互发生在进程之间们，所谓真正端到端的通信最终都是两端主机上的进程通信。
传输层主要使用两种协议：面向连接的TCP和面向无连接的UDP，对应用层屏蔽细节，应用层看起来只是两个应用进程间的通信。

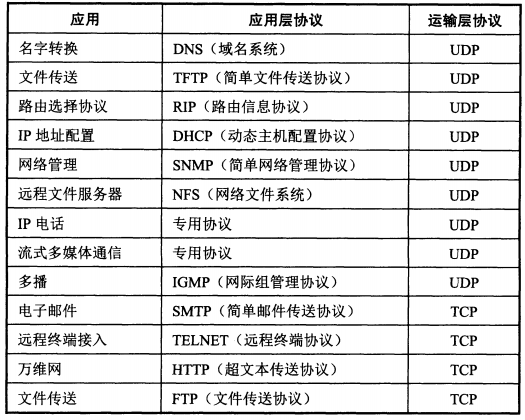

常用的TCP和UDP协议：
为了实现不同操作系统、不同主机的应用层通信，运输层提供了协议端口号，它是一种抽象的软件端口，与主机和操作系统无关，作为应用层和运输层交互的一种地址(层间接口)。实际通信时，需要知道对方的IP（找到主机）和端口号（找到通信的进程）
登记类端口：1024 ~ 49151
客户端端口：49152~65535，客户端进程动态使用，用完后就释放。
5.2 UDP协议
三个重要特点：面向连接、尽最大努力交付、面向报文（对于应用层报文直接在前面加上UDP头后，透明传输，如果要做分片则会在IP层）
UDP报文首部各字段：
（1）源端口：发送端应用的使用的端口号
（2）目的端口：接收端的目的端口号
（3）长度：UDP数据部分的长度

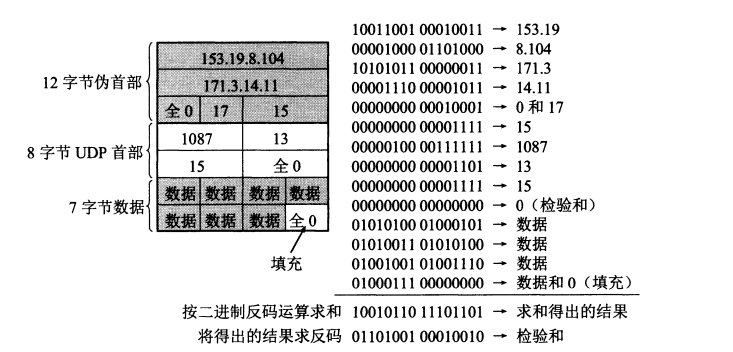

（4）校验和：UDP首部和数据部分的校验和，使用时需要添加12个字节的伪首部（仅作校验和用），校验时进行双字对齐（如果没对齐，则补零），发送方按照二进制反码求这些双字的和然后填写，接收方继续按照二进制反码求双字的和，最后如果双方校验和结果一致，说明正确。
如果接收方UDP发现报文中的目的端口不正确，则会发送一个ICMP报文，表示端口不可达。
5.3 TCP协议
特点：
（1）面向连接：传输前需要建立TCP连接（三次握手），传输完成后需要进行TCP连接释放（四次挥手）；
（2）连接点对点：每条TCP连接只能有两个端点，点对点；
（3）提供可靠交付的服务：无差错、无乱序、不丢失、不重复；
（4）全双工通信：双方可进行同时收发，设有收发缓存区
（5）面向字节流：把应用层下发的数据都看做无结构的字节流，从应用层下发的字节流会先进入TCP窗口中缓存，达到一定量才会发送，TCP发送和接收的数据块不一定对等，但应用层与TCP交互的字节流必须一样。
TCP的连接：TCP连接的端点叫套接字
（1）Sokcet = {IP地址:端口号}
（2）一条TCP连接={Socket1,Socket2}={IP1:Port1,IP2:Port2}
**
5.3.1 可靠传输的工作原理

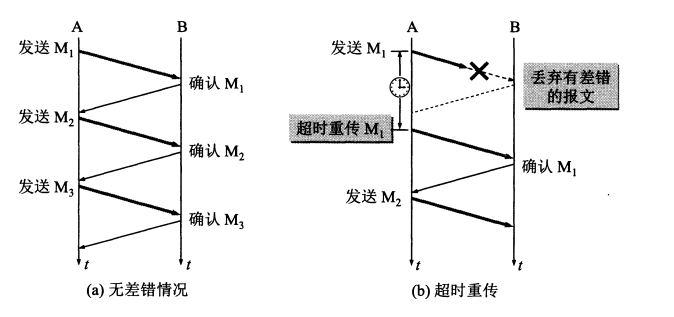

停等式ARQ：发送端每发送一个分组，等到接收端回复一个确认后，才开始接着发下一分组；如因链路质量出现延迟达到的情况，重复分组会丢弃。

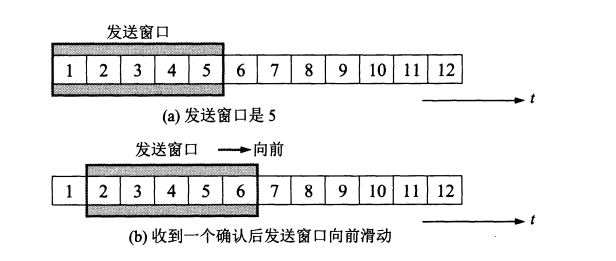

连续ARQ：接收端无需对每一个分组进行确认，而是收到多个分组（窗口）时，给出一次确认，提高了链路传输效率。

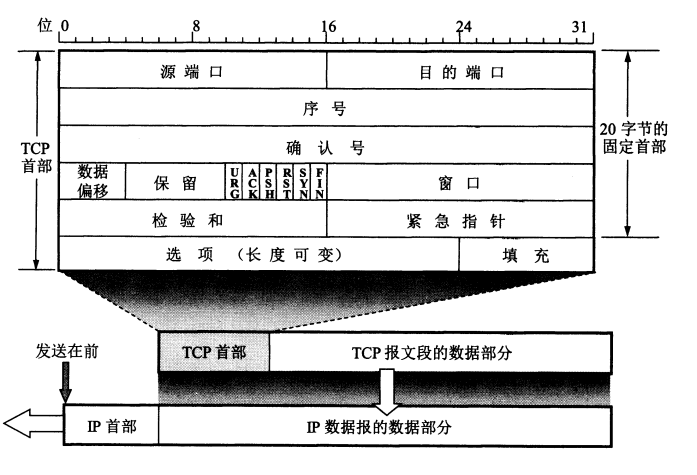

5.3.2 TCP协议报文字段
TCP虽然是面向字节流的，但传输单元却是报文段，一个TCP报文段分为首部和数据两部分。
5.3.3 TCP可靠传输的实现

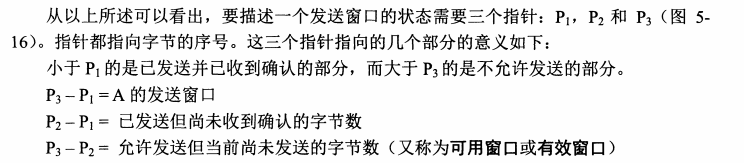

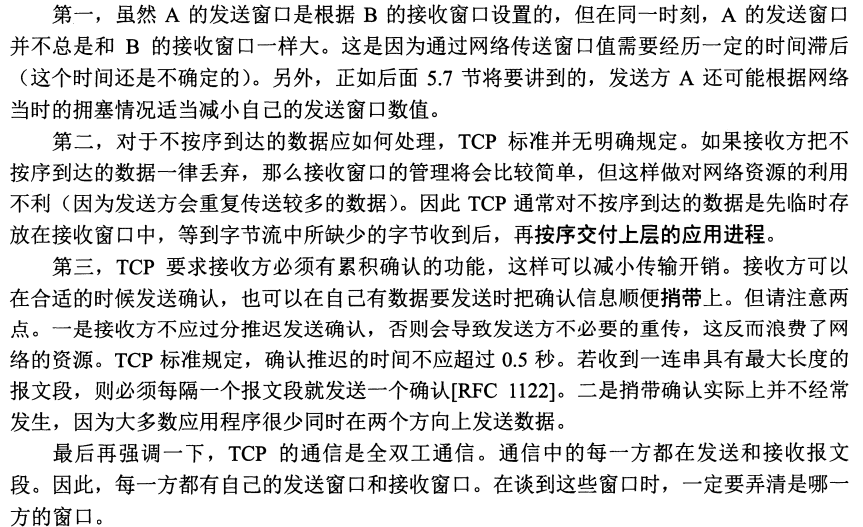

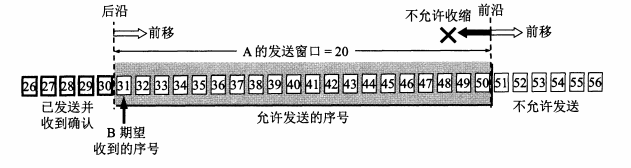

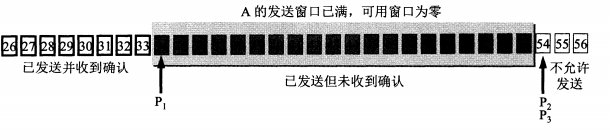

A为发送端，目前的发送窗口长度为20，而B期望收到的下一个报文序号为31，A在发送TCP报文时会在报文首部的窗口字段声明自己的窗口大小（发送方的窗口不能超过接收端窗口，发送窗口一般根据接收窗口设置），发送窗口越大传输效率显然越高。

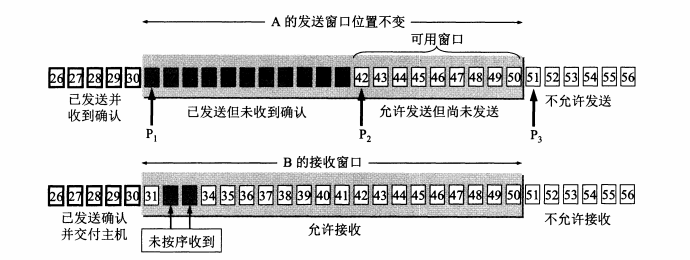

发送窗口的前沿：一般是不动（没有收到确认）和前移（收到确认），后移的情况TCP标准不建议这样做（传输过程中TCP发送窗口突然缩小）。

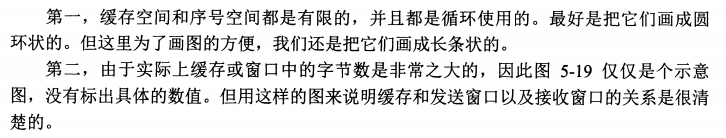

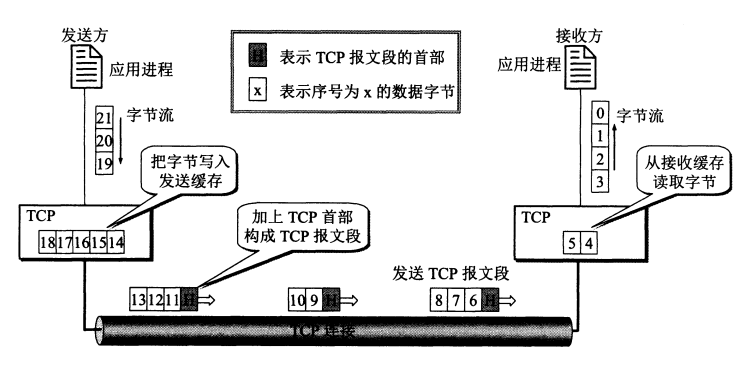

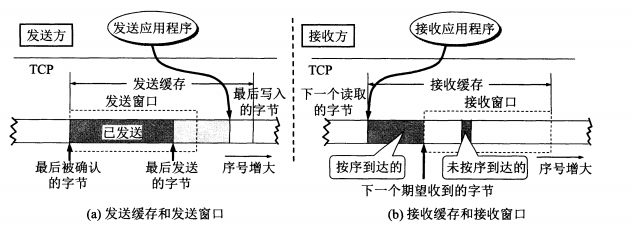

TCP缓存与应用层字节流的关系
5.3.4 TCP流量控制
所谓流控：发送方别发太快，让接收方能够处理的过来。
大写的ACK表示应答为，置位1说明是应答报文，小写的ack才是对期待的下一次报文序号
死锁情况：如果在B的缓冲区满后，过了一段时间缓冲区可用了，但在发给A的过程中报文丢失，则A会等B的缓冲区可用应答，B会等A的数据，造成死锁；因此，如果A在收到B的缓冲区满后的报文后，会开启一个持续计时器，如果持续计数器时间到了后，B仍然没有给出缓冲区可用的报文，那A就会告诉B缓冲区已满，希望B重发其缓冲区大小。
针对传输效率，Nagle算法常在TCP实现中使用
5.3.5 TCP拥塞控制

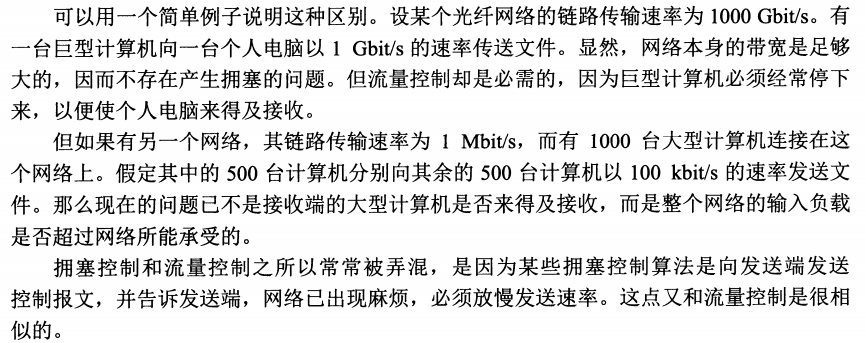

在网络中，网络负载>网络资源容量，就会出现拥塞，不同于流控（只是收发双方），这是一个全局问题。

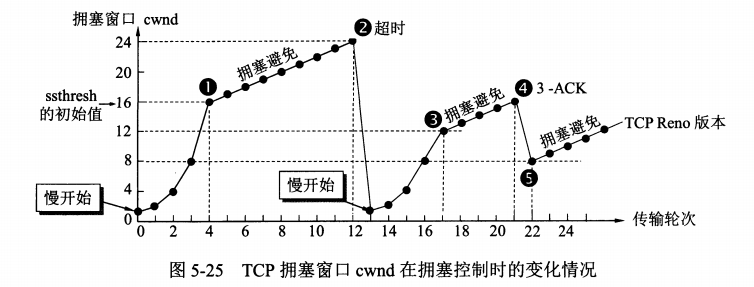

TCP拥塞控制的方法：慢启动、拥塞避免、快重传、快恢复。

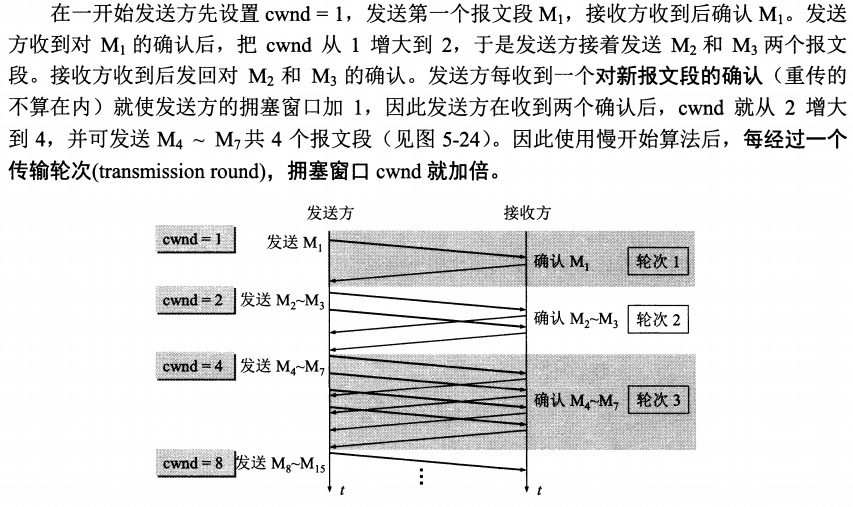

慢启动：
（1）发送方维持一个拥塞窗口，让自己的发送窗口始终等于拥塞窗口；
（2）思路：主机开始发送数据时，并不清楚网络中的状况，所以先少量数据注入，测试网络状况，也就是慢启动，发送窗口的数值渐渐增大。
拥塞避免：让拥塞窗口缓慢增大，每经过一个RTT往返时间，就让窗口加1（这里窗口是以报文段为单位，实际中应当以字节为单位，假设窗口为10个mss长度，而每个mss长度为1460字节，则窗口为14600字节，而发送方可以连续发送14600字节，接收方每收到1个mss长度的字节流就会回复一个ACK，而窗口每次增加0.1个mss，当接收方回复10个ack时，刚好窗口增加一个报文段的长度），而非慢启动中的成倍增长。

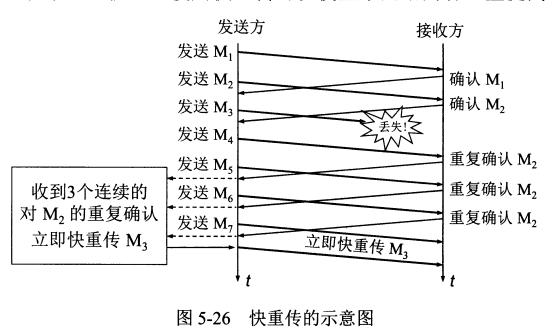

快重传：接收方在接收数据时，不是在下次发送数据时捎带ack确认，而是立即发送确认消息，例如接收方已经收到了M1和M2，本该收到M3时，却收到了M4，应当立即发送重复M2的确认，表示希望收到M3。只要发送方连续收到三个重复确认，则会立即快速重传。
快恢复：发送方仅是丢了个别报文，还未引起网络拥塞，因此不启动慢启动，而采用快恢复，拥塞窗口减半，慢开始门限值也与拥塞窗口一样。
5.3.6 TCP运输连接管理

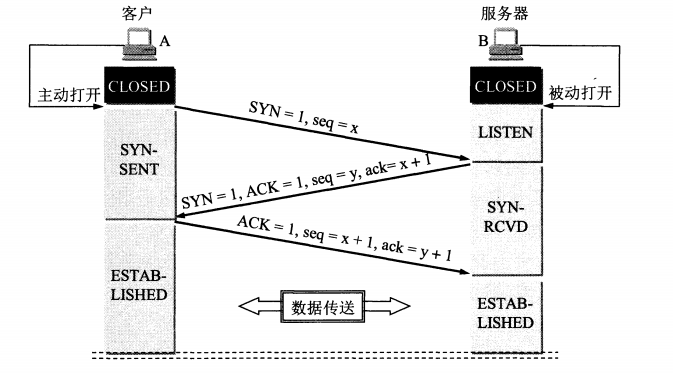

5.3.6.1 TCP的连接建立（三次握手）
1.首先客户端A和服务器B都处于连接关闭CLOSED状态，由A主动发起发起请求，B处于监听请求状态，从而A主动将状态从CLOSED变为SYN-SENT（连接请求状态）而B从CLOSED变为LISTEN状态
2.A发送SYN=1的连接建立请求报文（SYN是TCP首部中的同步字段，1表示这是连接建立报文），报文序号seq=x；B接收到seq=x的报文后，从LISTEN状态转为SYN-RCVD状态，发送SYN=1，ACK=1（大写ACK=1表示这是一个响应报文）seq=y，ack=x+1（小写ack表示期待的下一报文序号），表示同意建立连接，
3.A收到连接建立响应报文后，从SYN-SENT状态转为ESTABLISHED连接建立状态，并发送ACK=1,seq=x+1,ack=y+1的响应，表示已经收到了B的连接响应报文；B收到改报文后，也从SYN-SENT状态进入ESTABLISHED状态，至此三次握手完成；
注意：
- 如果是两次握手，那B的响应报文可能存在丢失的情况，这样A就不知道B到底有没有接收自己的连接请求；另外，如果A在发送一个连接报文后，B迟迟没有收到，过了很长一段时间后B收到了，但此时A已经不想建立连接了，B给A的响应报文，A不理睬，B却以为已经建立好了连接，一直等A的数据，浪费大量资源。
- 如果是四次握手，则会造成资源的浪费，因为再多一次的握手并没有必要，效果是一样的；如果双方一直等待对方的确认，还会陷入死锁。

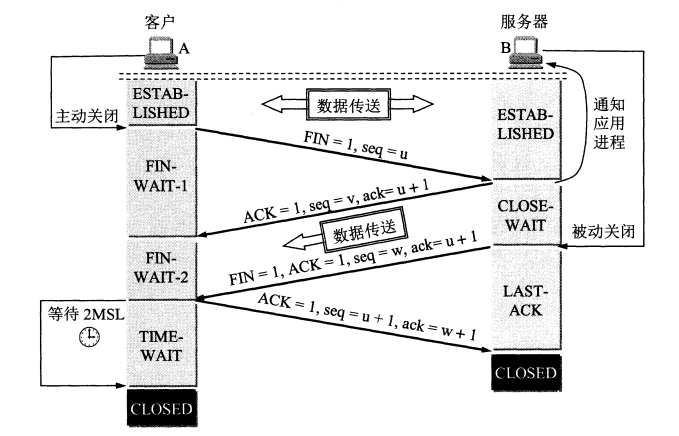

5.3.6.2 TCP的连接释放（四次挥手）
1.目前A和B都处于ESTABLISED的连接已经建立状态，A向B发送FIN=1（表示连接释放请求）,seq=u的报文，进入FIN-WAIT-1状态，FIN不携带数据，但也消耗一个序号。
2.B收到该报文后，进入CLOSE-WAIT状态（TCP半关闭状态），给予响应ACK=1,seq=v,ack=u+1的报文，A收到响应后进入FIN-WAIT-2状态，同时从如果有未发送的数据，则继续发送。
3.然后B向A发送FIN=1（表示连接释放请求）,seq=w,ack=u+1的报文，进入LAST-ACK状态
4.A收到B的连接释放请求报文后，给予ACK=1,seq=u+1，ack=w+1的的响应报文，并进入TIME-WAIT状态，之后；B收到A的响应报文后，进入CLOSED状态，A经过2MSL（2倍的最长报文段寿命）后，也进入CLOSED状态.
TIME-WAIT设置2倍的最长报文段寿命的原因：
- 防止B没有收到最后一个ACK，因为在2MSL内，B如果没有收到该报文会立即重传上一次的FIN=1，ACK=1报文，从而A继续重传对B的FIN报文的响应报文。
- 经过2MSL，本次连接中所有的报文都会失效，从而A重新建立连接时，不会出现序号相同的旧报文。

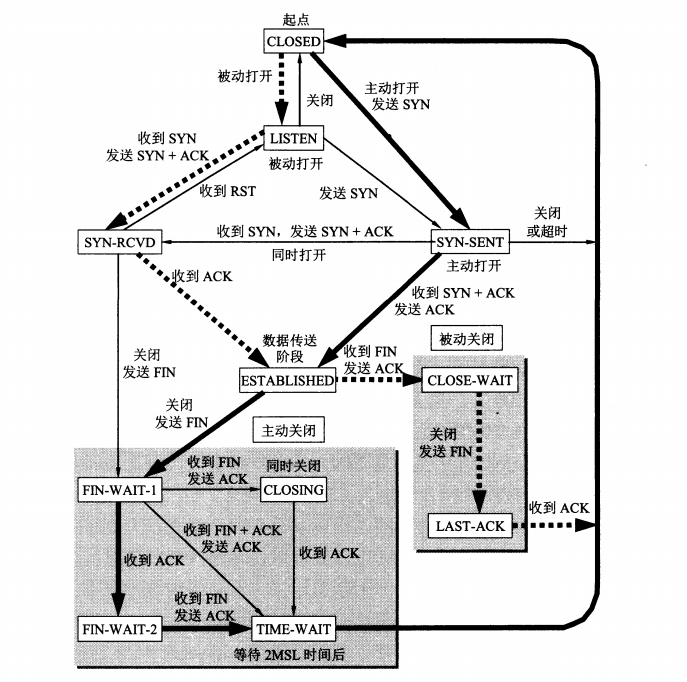

5.3.6.3 TCP的有限状态机
