Inside设备产品入网指南

1. 概述

1.1 什么是三元组和一机一密？

三元组指的是ProductID、Wi-Fi Mac地址和Device Secret。其中，我们又把Wi-Fi Mac地址和Device Secret称之为一机一密，作为激活码，一机一密在设备鉴权和激活时会被使用到。一组Wi-Fi-Mac地址和Device Secret信息对应唯一的一台设备，因此在生产测试过程中，每台设备均需配置不同的Wi-Fi-Mac地址和Device Secret，否则会造成功能异常、时序错乱等问题。
为了满足您的调试需求，平台为每个产品免费提供了一定数量的三元组。您可以在量产前或量产后按需添加。

1.2 前提条件

申请三元组之前，需要确认已在天猫精灵AI平台控制台创建了产品，并完成了产品的设备端开发（即设备端已经可以进行配网测试）。开发阶段和产品量产发布后的操作方法有差异，具体如下所示。

2. 开发阶段

2.1 申请三元组

2.1.1 平台上申请调试设备

登录天猫精灵AI平台控制台，进入产品的开发 - 设备调试 - 添加调试设备页面，然后单击添加调试设备按钮，在弹出的对话框中，配置需要申请的调试设备数量。

2.1.2 下载三元组文件

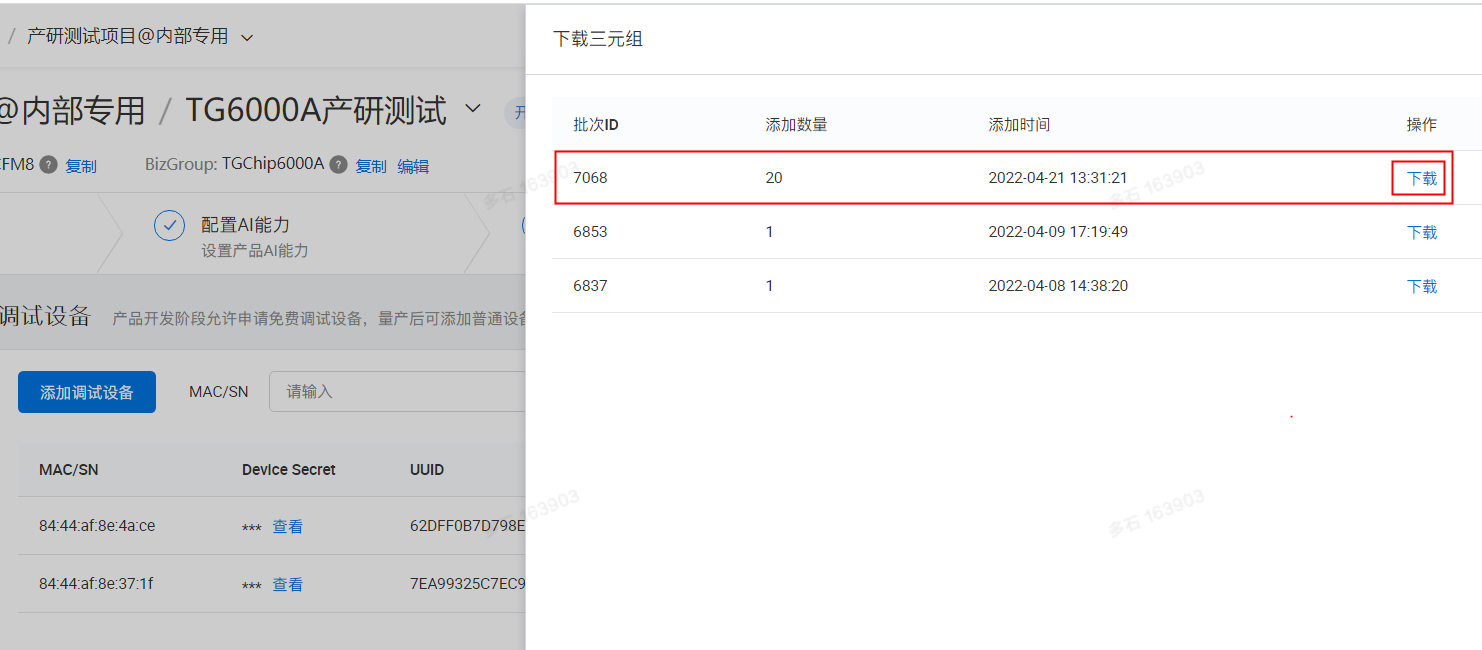

单击下载三元组文件，选择刚申请的三元组信息，将其下载到本地。

2.2 使用三元组

平台上成功申请并下载到三元组之后，我们将其中的一机一密和机型等信息写入到设备端，然后对设备重新配网即可。

2.2.1 设备端配置一机一密

下载到本地的三元组文件，有Product ID、Device Secret、Mac Lower、Md5、Mac Upper、Bluetooth Mac Lower六列，使用如下规则自行拼接完整命令之后，先写入Wi-Fi Mac地址，再写入Device Secret（设备已集成factory指令，可直接使用）。

写wifi mac地址：
factory ATE_SET_WMAC （Mac Lower）
写Device Secret：
factory ATE_SET_SECRETKEY_MD5  （Device Secret） （MD5）

注意，不同参数之间需要用空格隔开。比如

写wifi mac地址：
factory ATE_SET_WMAC 11:22:33:44:55:66

写Device Secret：
factory ATE_SET_SECRETKEY_MD5 A0itwhDtJcepz4jG0iY3NVzM8Fbocc+MjKWH2++6YVYqSEOfuAaHRZKBLGsEFDF0bMvedEHVpd0+LpfdPaBbMA== 2563577d4b0bc45092620003f5fe025e

写入之后，可以使用下面2个命令回读确认是否写入成功。

读wifi mac地址：
factory ATE_GET_WMAC

读Device Secret：
factory ATE_GET_SECRETKEY

注意：设备量产时，还需要写入蓝牙mac地址。调试阶段如果涉及蓝牙功能，也应写入蓝牙mac地址。命令如下：

factory ATE_SET_BT_MAC （Bluetooth Mac Lower）

2.2.2 设备端配置机型信息

由于不同产品的三元组互不通用，因此平台上申请的三元组必须与当前产品机型信息配合使用。机型信息由BizGroup和BizType组成，每个产品互不相同，可以在平台产品的开发页面找到。

设备端写入机型信息的指令如下所示：

写BizGroup：
factory ATE_SET_KV_COMMON bizGroup <BizGroup>

写BizType：
factory ATE_SET_KV_COMMON bizType <BizGroup>

注意，不同参数之间需要用空格隔开。比如

写BizGroup：
factory ATE_SET_KV_COMMON bizGroup TGChip6000A

写BizType：
factory ATE_SET_KV_COMMON bizType AILABS

机型信息写入之后，可以使用下面2个命令回读确认是否写入成功。

读BizGroup：
factory ATE_GET_KV_COMMON bizGroup

读BizType：
factory ATE_GET_KV_COMMON bizType

2.2.3 设备重新配网

一机一密和机型信息写入之后，设备重启生效。生效之后，设备重新进入配网模式，使用天猫精灵APP（或者集成了天猫精灵配网SDK的自有APP）正常配网即可。

2.3 注意事项（必读！！！）

2.3.1 三元组的有效性

不同开发方案的三元组互不通用，不同产品的三元组互不通用。所以平台上创建的产品，如果中途修改了开发方案，比如从木星标准模组Pro2修改为了语音芯片TG6000A(SDK版)，那么需要重新申请调试设备，重新下载三元组，设备上写入新申请的一机一密，然后设备才能配网成功。

2.3.2 串口工具的配置

如下图所示，如果串口工具使用的是minicom，请在执行所有指令前勾选加回车换行选项，否则指令无法指令。其它串口工具参考设置接口。

2.4 常见配网失败问题排查

2.4.1 设备接收不到密码

如果APP开始配网后，设备一直没有播报“收到密码，正在连接网络”提示音，说明设备一直收不到配网信息，此时需要确认设备是否进入配网模式，如果设备端操作确认无误，则需检查下手机端或者路由器（更换手机、重启APP、更换路由器等尝试）。

2.4.2 输入的wifi密码不对

如果配网时，APP端输入的密码不对，设备会有密码错误的相关提示音播报。可在设备串口日志中查找关键词：onHandler, ssid来查看设备端收到的配网信息来确认问题。

[Jan 01 08:00:45.396]<D>[AINetConfig]<NetConfigSDK>AINetConfig.cpp:onHandler:443 onHandler, ssid:hahaha psk:12345678. userId:1326268801229930495 authCode:FlOmZH

2.4.3 服务器连接失败

如果配网时，设备播报“收到密码，正在连接网络”提示音之后，过了一会儿又播报了“服务器连接失败。。。”提示音，APP显示配网失败，则说明设备与云端鉴权失败。这种情况请先排查网络是否正常，如果更换多个网络后问题依旧，那么一般就是一机一密或者机型信息配置不对导致的了，此时可在设备串口日志中查找关键词：use ree uuid =，查看UUID是否正常。

正常的UUID：
[Jan 01 08:00:01.679]<D>[SecureStorage]<smartbox>one_device_one_key.cpp:ui_get_uuid_odok:326 not 8167 platform,use ree uuid = C2F6DC94B9B977501F02667C00000000 len = 32

异常的UUID：
[Jan 01 08:00:02.983]<D>[SecureStorage]<smartbox>one_device_one_key.cpp:ui_get_uuid_odok:326 not 8167 platform,use ree uuid = 烝f?餍^t撹恢懐xS>?栭;櫔揶搐 len = 32

2.4.3.1 一机一密有误

正常情况下，UUID是一个长度为32的字串。如果UUID显示乱码，说明设备端的三元组解密秘钥无法解密Device Secret。请找阿里确认平台创建产品时所选的开发方案与当前使用的模组（或者芯片模式）是否匹配。

2.4.3.2 机型信息有误

正常情况下，UUID是一个长度为32的字串。如果UUID显示正常，说明设备端没有写入正确的机型信息。请参考《2.4设备端配置机型信息》一节进行确认。

2.5 对不起，我不明白你的意思

如果平台新创建的产品按上述步骤首次配网成功后，尝试基本功能（如：天气，新闻，音乐、闹钟等）都提示“对不起，我不明白你的意思”，说明是该产品没有添加“设备控制”技能，按平台添加语音技能文档添加即可。
如下图所示，在产品的运营 - 语音技能 - 通用模式/儿童模式 - 语音技能页面，如果能搜索到“设备控制”技能，则说明添加成功。然后在设备端重试即可。

如果配置成功之后还有问题，请联系@何卓(wb-hz890322)排查。

3. 量产发布后

产品量产发布后，如果还需要调试，您可以将量产后的设备作为调试设备来使用。登录天猫精灵AI平台控制台，进入产品的开发 - 设备调试 - 添加调试设备页面，然后单击添加调试设备按钮，在弹出的对话框中，填写量产后设备的MAC地址。
说明：仅量产后添加的调试设备可以删除。删除后，该设备恢复为普通设备。

更多信息，请参考平台文档：https://www.aligenie.com/docs/ai/2998610
