Tensorboard：可视化学习面板

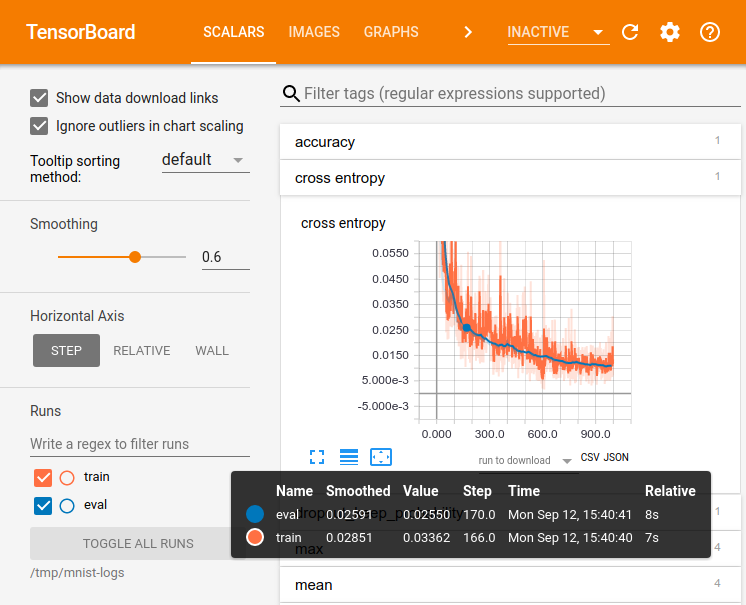

Tensorflow 做的一些计算是复杂和混乱，就像训练深度神经网络。为了更易于理解、调试和优化 Tensorflow 程序，我们发布了一套可视化工具称为 Tensorboard。你可以使用 TensorBoard 图形化 Tensorflow 图，绘制图计算过程的定量指标，以及显示图的额外数据。TensorBoard 完成配置后，是这样的：

Tensorboard：可视化学习面板 - 图1

这个只有 30 分钟的教程旨在让你可以通过简单的 TensorBoard 用法入门。我们假设你对于 TensorFlow 已经有了一定的基础。

当然还有其他可用的资源！TensorBoard GitHub 有更多关于在 TensorBoard 中使用单个面板所需要的信息，包括提示、技巧和调试信息。

建立（Setup）

安装 TensorFlow。通过 pip 方式安装 TensorFlow 时，会自动安装 TensorBoard。

数据序列化

TensorBoard 是通过读取 Tensorflow 事件文件来操作的，Tensorflow 事件包含 Tensorflow 运行所生成的汇总数据。下面是 TensorBoard 汇总数据的完整生命周期。

首先，创建用于收集汇总数据的 TensorFlow 图，并决定你想哪种节点来记录操作摘要。例如，假设你正在训练用于识别 MNIST 数字的卷积神经网络。你希望记录学习速率是如何随时间变化的，以及目标函数是如何变化的。通过将 tf.summary.scalar 操作附加在输出学习速率和损耗的节点来收集这些信息。然后，给每一个 scalar_summary 标记一个有意义的标签，比如 learning rate 或 loss function。

也许你也希望可视化来自特定层的激活分布，或梯度或权重的分布。收集这些分布数据，可以在梯度输出值和权重变量上通过执行 tf.summary.histogram 操作来得到。你可以查阅操作摘要文档来找到所有可用的汇总d的操作信息。Tensorflow 上的操作不会做任何事情直到你运行它们，或一个运算取决于这些操作的输出。我们刚刚创建的汇总节点对于你的图来说是次要的：目前没有一个操作是依赖与它们的。因此，为了生成汇总数据，我们需要运行所有这些汇总节点。手工管理他们是乏味的，所以用 tf.summary.merge_all 来将它们组合成一个简单的运算，生成汇总数据。

然后，你就可以运行合并汇总命令，它会依据特定步骤将所有数据生成一个序列化的汇总 protobuf 对象。最后，通过汇总 protobuf 对象传递给 tf.summary.FileWriter，可以将汇总数据写到磁盘上。

FileWriter 的构造函数需要包含 logdir，logdir 目录是非常重要的，所有的事件都会写到它所指的目录下。另外，FileWrite 可以方便地携带一个图对象在它的构造函数中。如果它接收到一个图对象，Tensorboard 会将张量形状信息和你的图像一并显示出来。这会让你更加直观地感受到图的生产过程：查看Tensor 形状信息。

现在已经修改了你的图并且有一个 FileWriter，准备开始你的神经网络吧！如果你愿意，你可以单步运行合并汇总操作，并记录大量的训练数据。不过，这可能比你需要的数据更多。你可以每 n 步执行一次汇总。

下面的代码示例是基于简单 MNIST 教程，更改的，其中我们额外每十步执行一次总结。如果你运行这个然后启动 Tensorboard—logdir=/tmp/tensorflow/mnist，你将能够可视化统计数据，例如在训练过程中权重或精确度是如何变化的。下面的代码是一个摘录，完整的资料在这里。

  1. def variable_summaries(var):
  2.   """为了 TensorBoard 可视化，给Tensor添加一些汇总"""
  3.   with tf.name_scope('summaries'):
  4.     mean = tf.reduce_mean(var)
  5.     tf.summary.scalar('mean', mean)
  6.     with tf.name_scope('stddev'):
  7.       stddev = tf.sqrt(tf.reduce_mean(tf.square(var - mean)))
  8.     tf.summary.scalar('stddev', stddev)
  9.     tf.summary.scalar('max', tf.reduce_max(var))
  10.     tf.summary.scalar('min', tf.reduce_min(var))
  11.     tf.summary.histogram('histogram', var)
  13. def nn_layer(input_tensor, input_dim, output_dim, layer_name, act=tf.nn.relu):
  14.   """用于生成简单的神经网络层的可复用代码。
  15.   它进行矩阵乘法，偏置加法，然后使用 relu 进行非线性化。
  16.   它还设置了名称范围，使得生成的图形易于阅读，
  17.   并增加了一些汇总操作。
  18.   """
  19.   # 添加一个名称范围以确保图层的逻辑分组。
  20.   with tf.name_scope(layer_name):
  21.   # 这个变量将保存图层权重的状态
  22.   with tf.name_scope('weights'):
  23.       weights = weight_variable([input_dim, output_dim])
  24.       variable_summaries(weights)
  25.     with tf.name_scope('biases'):
  26.       biases = bias_variable([output_dim])
  27.       variable_summaries(biases)
  28.     with tf.name_scope('Wx_plus_b'):
  29.       preactivate = tf.matmul(input_tensor, weights) + biases
  30.       tf.summary.histogram('pre_activations', preactivate)
  31.     activations = act(preactivate, name='activation')
  32.     tf.summary.histogram('activations', activations)
  33.     return activations
  35. hidden1 = nn_layer(x, 784, 500, 'layer1')
  37. with tf.name_scope('dropout'):
  38.   keep_prob = tf.placeholder(tf.float32)
  39.   tf.summary.scalar('dropout_keep_probability', keep_prob)
  40.   dropped = tf.nn.dropout(hidden1, keep_prob)
  42.   # 不要使用 softmax 激活，请参阅下文。
  43. y = nn_layer(dropped, 500, 10, 'layer2', act=tf.identity)
  45. with tf.name_scope('cross_entropy'):
  46.   # 交叉熵的原始公式,
  47.   #
  48.   # tf.reduce_mean(-tf.reduce_sum(y_ * tf.log(tf.softmax(y)),reduction_indices=[1]))
  49.   #
  50.   # 可能在数值上不稳定。
  51.   #
  52.   # 所以这里，我们使用 tf.losses.sparse_softmax_cross_entropy 处理前面 nn_layer 输出的原始 logit
  53.   with tf.name_scope('total'):
  54.     cross_entropy = tf.losses.sparse_softmax_cross_entropy(labels=y_, logits=y)
  55. tf.summary.scalar('cross_entropy', cross_entropy)
  57. with tf.name_scope('train'):
  58.   train_step = tf.train.AdamOptimizer(FLAGS.learning_rate).minimize(
  59.       cross_entropy)
  61. with tf.name_scope('accuracy'):
  62.   with tf.name_scope('correct_prediction'):
  63.     correct_prediction = tf.equal(tf.argmax(y, 1), tf.argmax(y_, 1))
  64.   with tf.name_scope('accuracy'):
  65.     accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))
  66. tf.summary.scalar('accuracy', accuracy)
  68.   # 合并所有的汇总信息，并把它们写到 /tmp/mnist_logs（ 默认路径 ）
  69. merged = tf.summary.merge_all()
  70. train_writer = tf.summary.FileWriter(FLAGS.summaries_dir + '/train',
  71.                                       sess.graph)
  72. test_writer = tf.summary.FileWriter(FLAGS.summaries_dir + '/test')
  73. tf.global_variables_initializer().run()

在初始化 FileWriters 后，必须要添加汇总到 FileWriters 中作为我们训练和测试的模型。

  1.   # 训练模型，并写入汇总信息。
  2.   # 每 10 步，测量一次测试集的准确度，并写出测试汇总信息
  3.   # 所有其他步骤，在训练数据上运行 train_step，并添加训练汇总
  5. def feed_dict(train):
  6.   """做一个 TensorFlow feed_dict：将数据映射到张量占位符上。"""
  7.   if train or FLAGS.fake_data:
  8.     xs, ys = mnist.train.next_batch(100, fake_data=FLAGS.fake_data)
  9.     k = FLAGS.dropout
  10.   else:
  11.     xs, ys = mnist.test.images, mnist.test.labels
  12.     k = 1.0
  13.   return {x: xs, y_: ys, keep_prob: k}
  15. for i in range(FLAGS.max_steps):
  16.   if i % 10 == 0:  # 记录汇总和测试集精度
  17.     summary, acc = sess.run([merged, accuracy], feed_dict=feed_dict(False))
  18.     test_writer.add_summary(summary, i)
  19.     print('Accuracy at step %s: %s' % (i, acc))
  20.   else:  # 记录训练得到的汇总并且训练
  21.     summary, _ = sess.run([merged, train_step], feed_dict=feed_dict(True))
  22.     train_writer.add_summary(summary, i)

启动 TensorBoard

运行下面命令(二者选一)，运行 TensorBoard。

  1. tensorboard —logdir=path/to/log-directory
  3. （python -m tensorboard.main）

logdir 就是 FileWriter 序列化数据的目录。如果 logdir 目录包含子目录，并且子目录具有来自单独线程的序列化数据，那么 Tensorboard 将统一展示这些可视化数据。一旦 TensorBoard 运行，你可以通过你的 Web 浏览器 localhost:6006，查看 Tensorboard。你会在 Tensorboard 右上角看到导航标签。每个选项代表一组可以可视化的序列化数据。

关于如何使用 “graph” 来显示你的图的详细信息，你可以查看 TensorBoard：图表可视化。

更多关于 TensorBoard 的信息，请通过 TensorBoard 的 GitHub 地址查看。
