用例图

什么是用例图

用例图 (Use Case Diagram) 是用来显示一组用例、参与者以及它们之间关系的图。它描述了用户希望如何使用一个系统。通过用例图可以知道谁是系统相关的用户，他们希望系统提供哪些服务，以及他们需要为系统提供什么样的服务。

用例图的核心元素

参与者 (Actor)

参与者也叫角色，它表示了系统的用户。这里需要注意的是：这里的用户并不特指人，如果我们开发的是公共 API 项目，那么这个时候，API 的调用者就是我们的用户。

用例(Use Case)

用例是对一组动作的描述，系统通过执行这些动作将对用例的参与者产生可以看到的结果。用来描述参与者可以感受到的系统服务或者功能

用例之间的关系

包含关系(Include)

表示用例可以简单地包含其他用例所具有的行为，并把它所包含的用例行为作为自身行为的一部分。在UML中常用带箭头的虚线表示，箭头指向被包含的用例

扩展关系(Extend)

表示在一定条件下，把新的行为加入到已有的用例中，获得的新用例叫做扩展用例，原有的用例叫做基础用例，相当于为基础用例提供一个附加功能。在UML中用带箭头的虚线表示，箭头指向基础用例。

泛化关系(Generalization)

泛化指的是一个父用例可以被特化形成多个子用例，父用例和子用例之间的关系就是泛化关系。在UML中用空心三角箭头的实线表示，箭头指向父用例

用例与参与者之间的关系

关联关系(Association)

表示的是参与者与用例之间的关系。在UML中常用一条直线，或者是一条带箭头的线条来表示，箭头指向信息接收方。

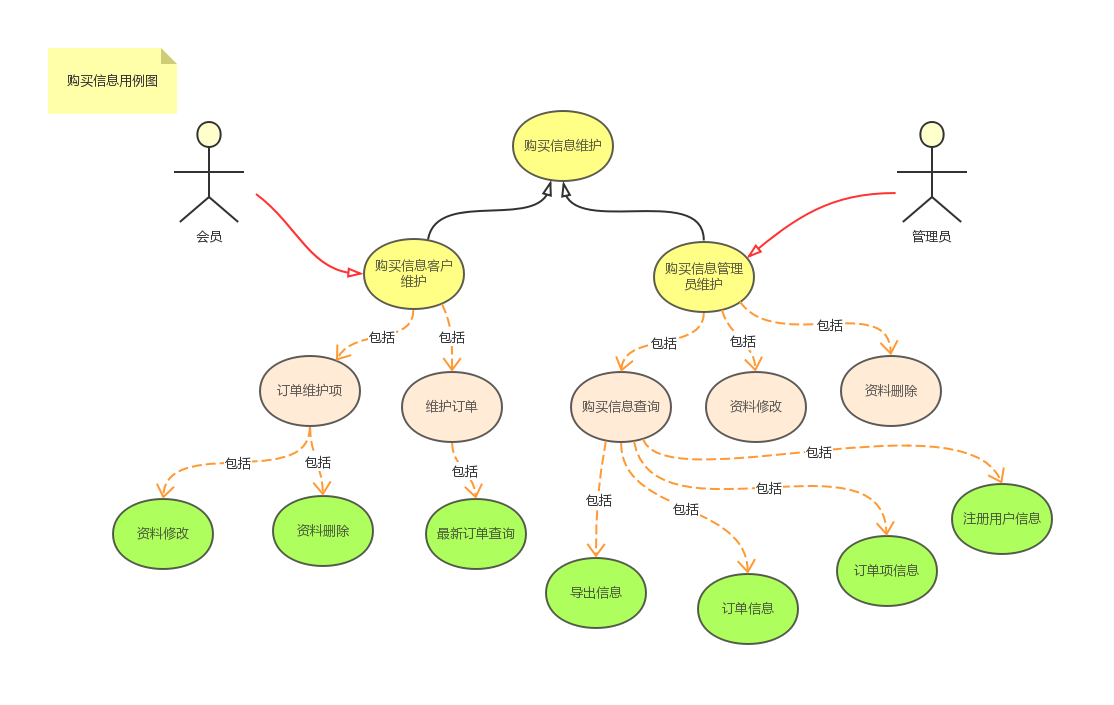

示例
