活动图

定义

活动图描述了为了完成某一个目标需要做的活动以及这些活动的执行顺序。
UML中有两个层面的活动图

• 用于描述用例场景
• 用于描述对象交互（不推荐使用）

~~

关键要素

起始点/结束点

表示业务流程的开始和终止。一个活动图只能有一个开始，但是可以允许有多个结束。

活动

活动是业务流程中最小的执行单元。活动可大可小，大的活动可以拆分成更小的活动。活动的粒度由表达的含义决定，是要表达宽泛的流程，还是要表达具体的流程。

判断

判断根据某个条件进行决策，从而执行不同的流程分支

同步

同步分为同步起始和同步汇合。同步起始表示从它将有多个业务分支并行开始，同步汇合表示多个业务分支同时到达后再执行后续的活动。
~~

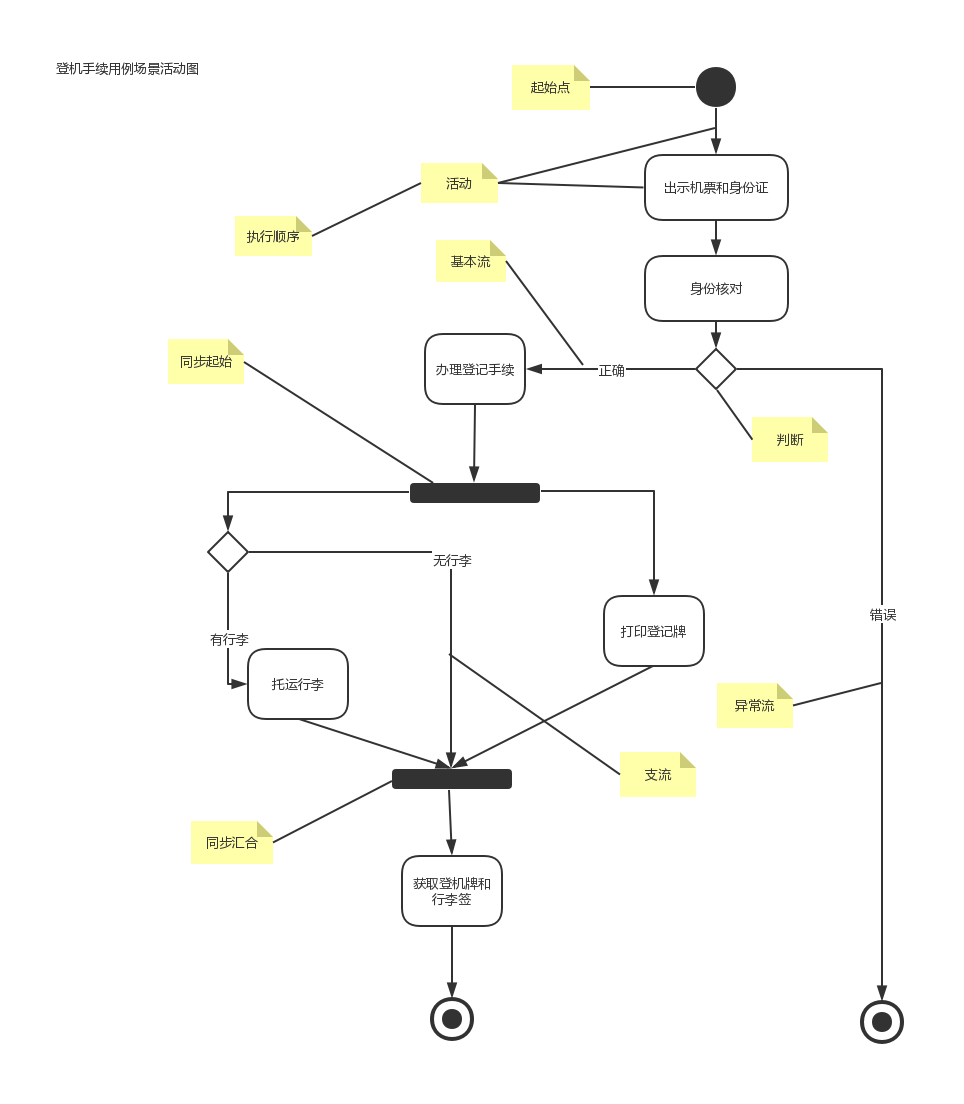

登机手续用例图
