filter 简介

filter 即过滤器，可用来处理各种音视频特效，在代码中体现为一系列的算法。
熟悉 filter 首先要了解几个概念：

• filter chain 即有的特效需要多个 filter 组合，多个 filter 组合起来就是一个 filter chains
• filter graph, 完成目的特效所使用所有 filter 导向图，可以理解为 几个 filter chains 组合成一个 filter graph
• filter pad, 代表一个 filter 的输入输出引脚，本身 filter 就是一系列的算法代码，它需要处理数据，那么数据来源就是 输入，处理后的数据就是输出
• filter Link, 表示 filter 相连，只有一个 filter 的输出引脚和另一个 filter 的输入引脚名字相同，才表示这两个 filter 相连

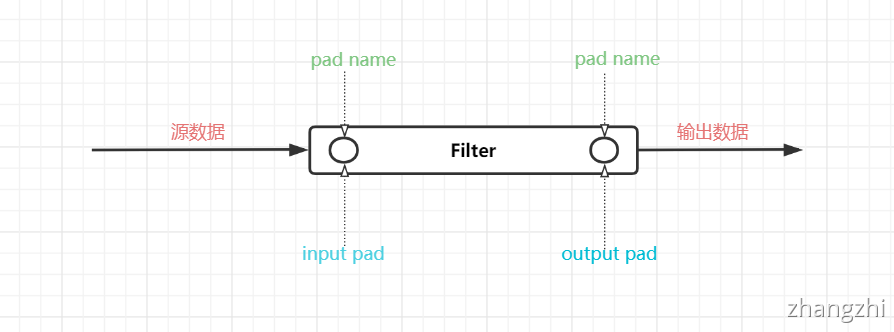

一个 filter 的基本结构如下图所示，需要注意的是，输入输出引脚不一定是一个，或者有多个输入或输出

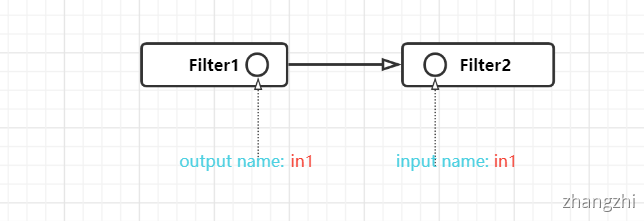

filter 相连：

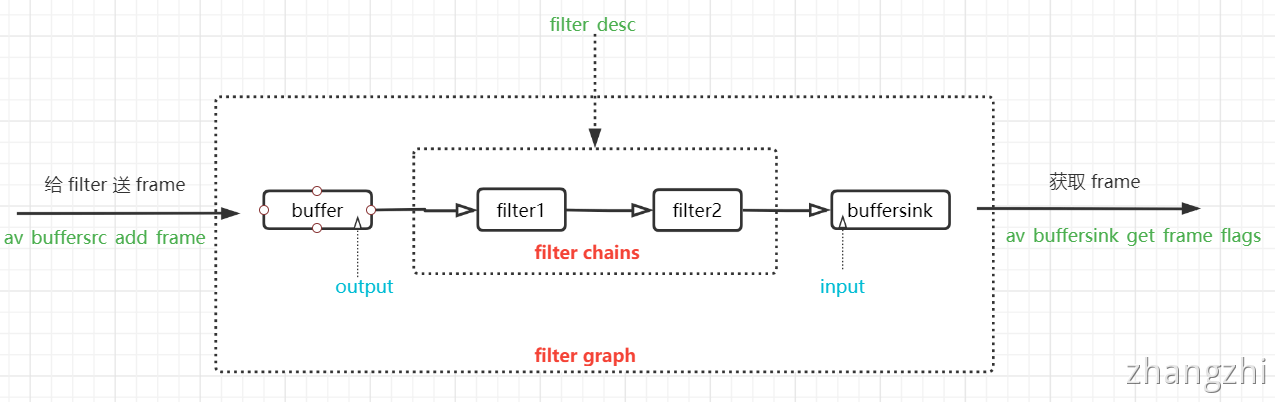

一个简单的 graph：

如何实现一个 filter graph，最关键的就是如何将 graph 画出来，而借助 ffmpeg，我们只需要关心以下几个点：

1. graph 的源数据缓存 buffer filter
2. graph 的输出数据缓存 buffersink filter
3. filter_desc 描述的 filter chains, 以及如何将 这个filter chains和源数据缓存和输出数据缓存相连即可

简单说明：

• buffer, 源数据缓存 filter
• 一个graph必须至少有一个 buffer
• buffer filter 只有一个输出引脚
• 通过 add_frame 接口给 buffer 送原始数据，而操作 buffer filter 需要 buffer_ctx 这个就和ffmpeg其他的 ctx 一样
• buffersink，输出数据缓存
• 一个graph必须至少有一个 buffersink
• buffersink filter 只有一个输入引脚
• 通过 add_frame 接口给 buffer 送原始数据，而操作 buffer filter 需要 buffer_ctx 这个就和ffmpeg其他的 ctx 一样
• filter_desc，即想完成目的特效所使用的命令
• 比如缩放 filter_desc=”[in]scale=w=640:h=480[out]”, 其中 [in] 表示其输入引脚名为 “in”, [out] 表示其输出引脚名为 “out”
• 而解析 filter_desc，由 ffmpeg 完成 filter chains 的组合, 使用 avfilter_graph_parse_ptr 即可
• 将 filter chains 和源数据缓存和输出数据缓存相连，就使用到了buffer 的输出引脚名和 buffer sink的输入引脚名。
• 将 buffer 的输出引脚名 和 filter_desc 的输入引脚名设置为相同名字时，这表示相连
• 将 buffersink 输入引脚名 和 filter_desc 的输出引脚名设置相同，则表示相连
• 连接的内部处理 使用的也是 avfilter_graph_parse_ptr 接口

完成以上的操作，即实现了 一个 filter graph，可对比 ffmpeg 给出的例子屡清楚以上的流程
