10.1 什么是复杂事件处理 CEP
10.2 Flink CEP

10.1 什么是复杂事件处理 CEP

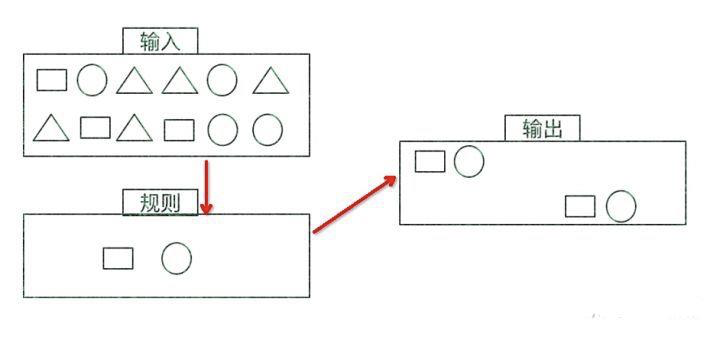

一个或多个由简单事件构成的事件流通过一定的规则匹配，然后输出用户想得到的数据，满足规则的复杂事件。
特征：

目标：从有序的简单事件流中发现一些高阶特征。
输入：一个或多个由简单事件构成的事件流。
处理：识别简单事件之间的内在联系，多个符合一定规则的简单事件构成复杂事件。
输出：满足规则的复杂事件。

CEP 用于分析低延迟、频繁产生的不同来源的事件流。CEP 可以帮助在复杂的、不相关的事件流中找出有意义的模式和复杂的关系，以接近实时或准实时的获得通知并阻止一些行为。

CEP 支持在流上进行模式匹配，根据模式的条件不同，分为连续的条件或不连续的条件；模式的条件允许有时间的限制，当在条件范围内没有达到满足的条件时，会导致模式匹配超时。

看起来很简单，但是它有很多不同的功能：

输入的流数据，尽快产生结果。
在 2 个 event 流上，基于时间进行聚合类的计算。
提供实时/准实时的警告和通知。
在多样的数据源中产生关联并分析模式。
高吞吐、低延迟的处理。

市场上有多种 CEP 的解决方案，例如 Spark、Samza、Beam 等，但他们都没有提供专门的 library 支持。但是 Flink 提供了专门的 CEP library。

10.2 Flink CEP

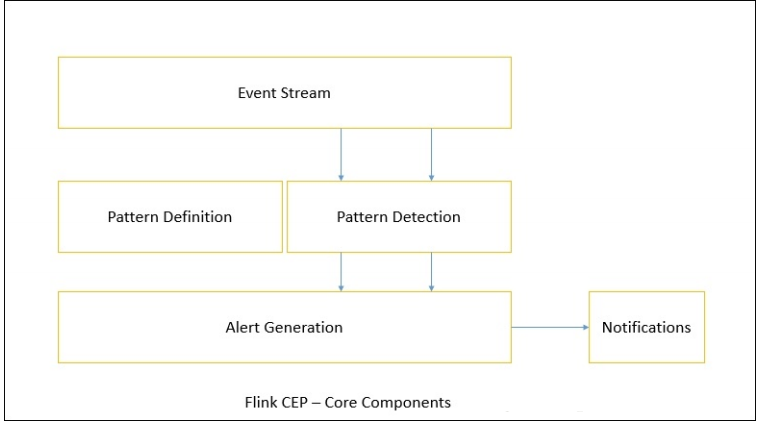

Flink为 CEP 提供了专门的 Flink CEP library，它包含如下组件：

Event Stream
pattern 定义
pattern 检测
生成 Alert

首先，开发人员要在 DataStream 流上定义出模式条件，之后 Flink CEP 引擎进行模式检测，必要时生成告警。

为了使用 Flink CEP ，我们需要导入依赖：

<dependency>
  <groupId>org.apache.flink</groupId>
  <artifactId>flink-cep_${scala.binary.version}</artifactId>
  <version>${flink.version}</version>
</dependency>

10.2.1 Event Streams

以登陆事件流为例：

case class LoginEvent(userId: String, ip: String, eventType: String, eventTime: String)
val env = StreamExecutionEnvironment.getExecutionEnvironment
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
env.setParallelism(1)
val loginEventStream = env.fromCollection(List(
  LoginEvent("1", "192.168.0.1", "fail", "1558430842"),
  LoginEvent("1", "192.168.0.2", "fail", "1558430843"),
  LoginEvent("1", "192.168.0.3", "fail", "1558430844"),
  LoginEvent("2", "192.168.10.10", "success", "1558430845")
)).assignAscendingTimestamps(_.eventTime.toLong)

10.2.2 Pattern API

每个 Pattern 都应该包含几个步骤，或者叫做 state。从一个 state 到另一个 state ，通常我们需要定义一些条件，例如下列的代码：

val loginFailPattern = Pattern.begin[LoginEvent]("begin")
  .where(_.eventType.equals("fail"))
  .next("next")
  .where(_.eventType.equals("fail"))
  .within(Time.seconds(10)

每个 state 都应该有一个标示：例如 .begin[LoginEvent]("begin")中的”begin”。

每个 state 都需要有一个唯一的名字，而且需要一个 filter 来过滤条件，这个过滤条件定义事件需要符合的条件，例如 .where(_.eventType.equals("fail"))。

我们也可以通过 subtype 来限制 event 的子类型：start.subtype(SubEvent.class).where(...)。

事实上，你可以多次调用 subtype 和 where 方法；而且如果where条件是不相关的，你可以通过 or 来指定一个单独的 filter 函数：pattern.where(...).or(...)。

之后，我们可以在此条件基础上，通过 next 或者 followedBy 方法切换到下一个 state，next 的意思是说上一步符合条件的元素之后紧挨着的元素；而 followedBy 并不要求一定是挨着的元素。这两者分别称为严格近邻和非严格近邻。

10.2.3 Pattern 检测

通过一个 input DataStream 以及刚刚我们定义的 Pattern，我们可以创建一个 PatternStream：

val input =...
val pattern =...
val patternStream = CEP.pattern(input, pattern)
val patternStream = CEP.pattern(loginEventStream.keyBy(_.userId), loginFailPattern)

一旦获得 PatternStream，我们就可以通过 select 或 flatSelect，从一个 Map 序列找到我们需要的警告信息。

10.2.4 select

select 方法需要实现一个 PatternSelectFunction，通过 select 方法来输出需要的警告。它接受一个 Map 对，包含 string/event，其中 key 为 state 的名字，event 则为真实的 Event。

val loginFailDataStream = patternStream.select((pattern: Map[String, Iterable[LoginEvent]]) => {
  val first = pattern.getOrElse("begin", null).iterator.next()
  val second = pattern.getOrElse("next", null).iterator.next()
  Warning(first.userId, first.eventTime, second.eventTime, "warning")
})

其返回值仅为 1 条记录。

10.2.5 flatSelect

通过实现 PatternFlatSelectFunction，实现与 select 相似的功能。唯一的区别就是 flatSelect 方法可以返回多条记录，它通过一个 Collector[OUT] 类型的参数来将要输出的数据传递到下游。

10.2.6 超时事件的处理

通过 within 方法，我们的 parttern 规则将匹配的事件限定在一定的窗口范围内。当有超过窗口时间之后到达的 event，我们可以通过在 select 或 flatSelect 中，实现 PatternTimeoutFunction 和 PatternFlatTimeoutFunction 来处理这种情况。

val patternStream: PatternStream[Event] = CEP.pattern(input, pattern)
val outputTag = OutputTag[String]("side-output")
val result: SingleOutputStreamOperator[ComplexEvent] = patternStream.select(outputTag) {
  (pattern: Map[String, Iterable[Event]], timestamp: Long) => TimeoutEvent()
} {
  pattern: Map[String, Iterable[Event]] => ComplexEvent()
}
val timeoutResult: DataStream < TimeoutEvent > = result.getSideOutput(outputTag)
