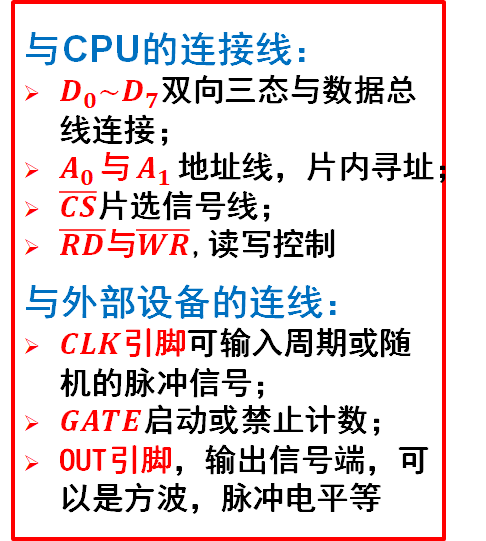

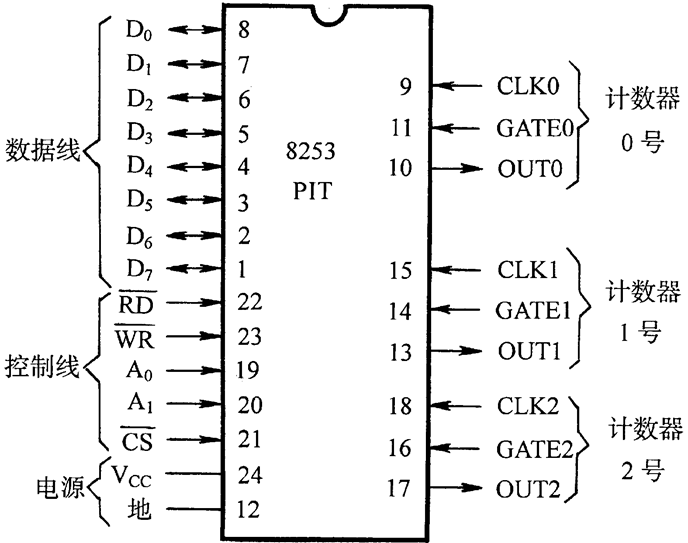

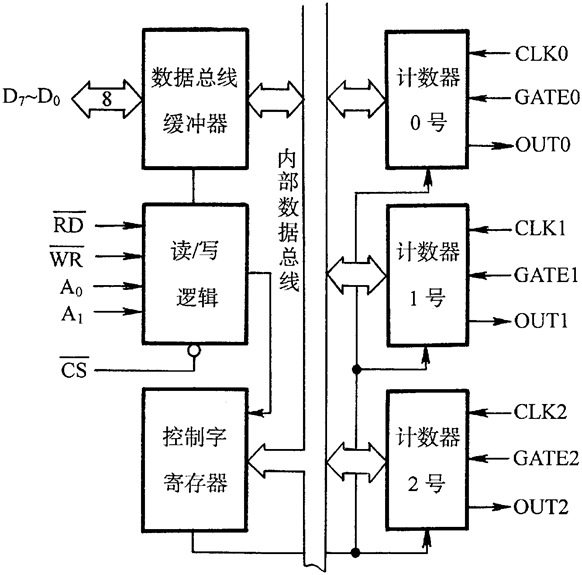

引脚作用


6种工作方式？

CS RD WR A1 A0 寄存器选择和操作
0 1 0 0 0 写入计数器#0
0 1 0 0 1 写入计数器#1
0 1 0 1 0 写入计数器#2
0 1 0 1 1 写入控制寄存器
0 0 1 0 0 读计数器#0
0 0 1 0 1 读计数器#1
0 0 1 1 0 读计数器#2
0 0 1 1 1 无操作（三态）
1 × × × × 禁止（三态）
0 1 1 × × 无操作（三态）

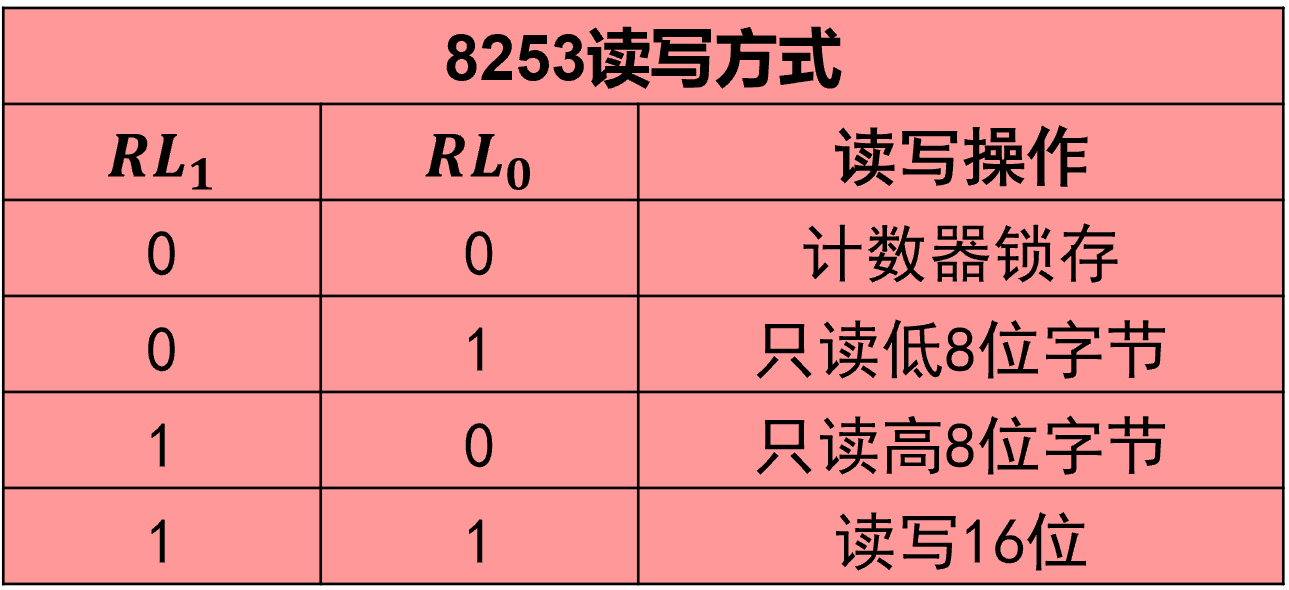

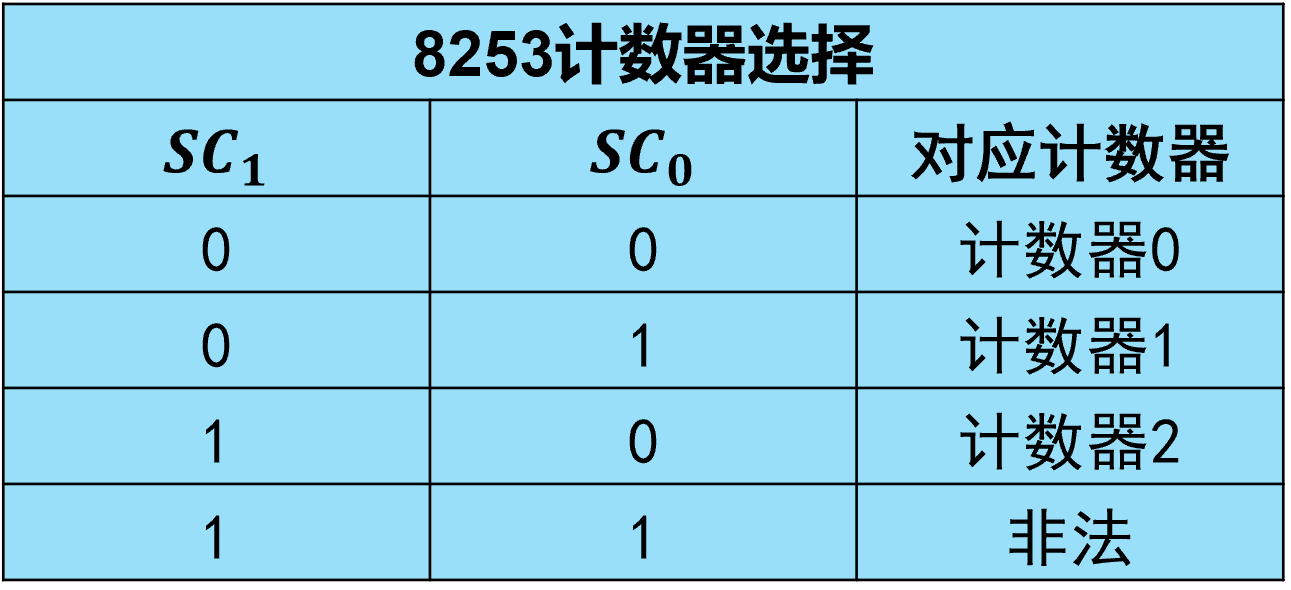

控制字

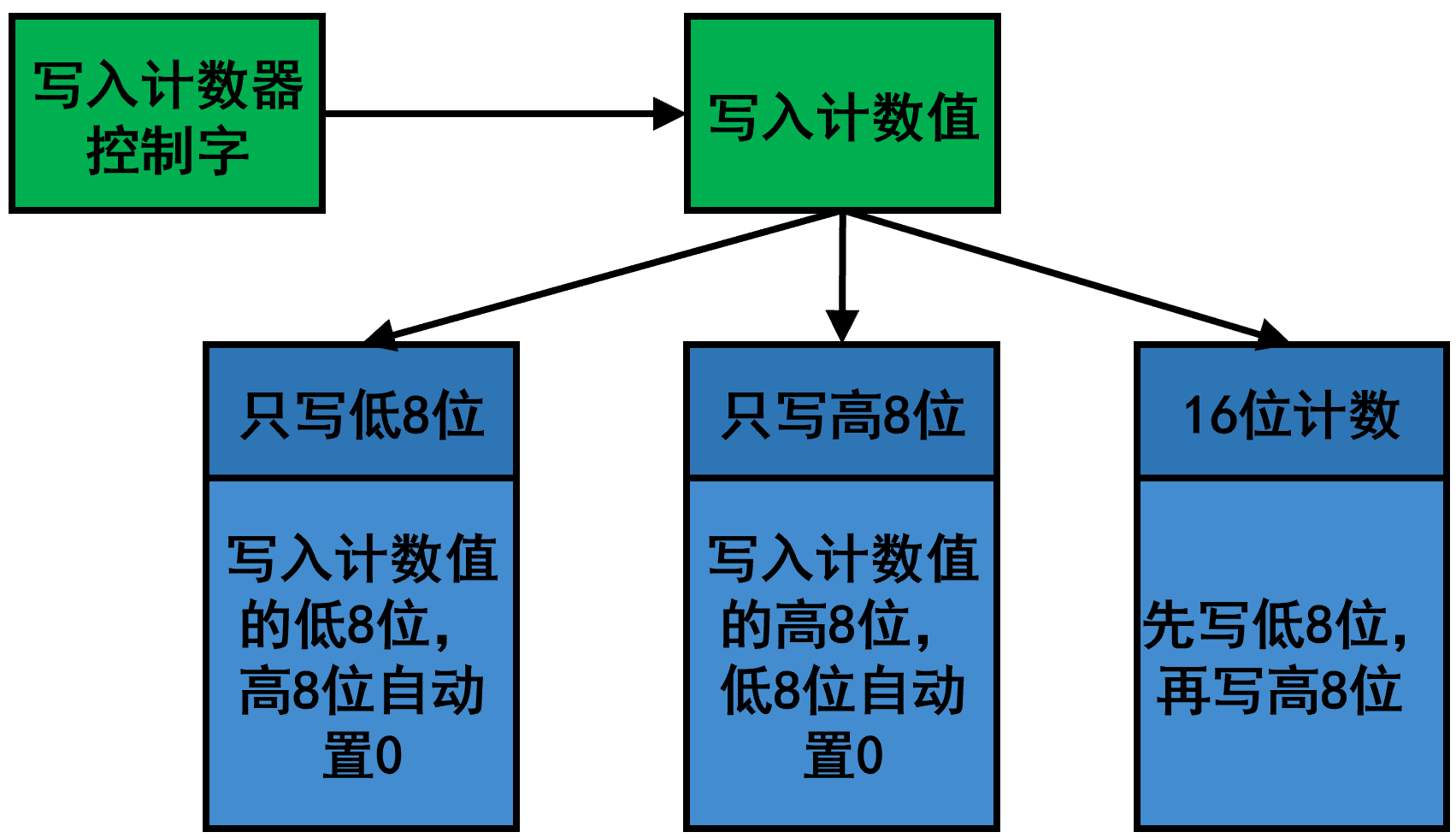

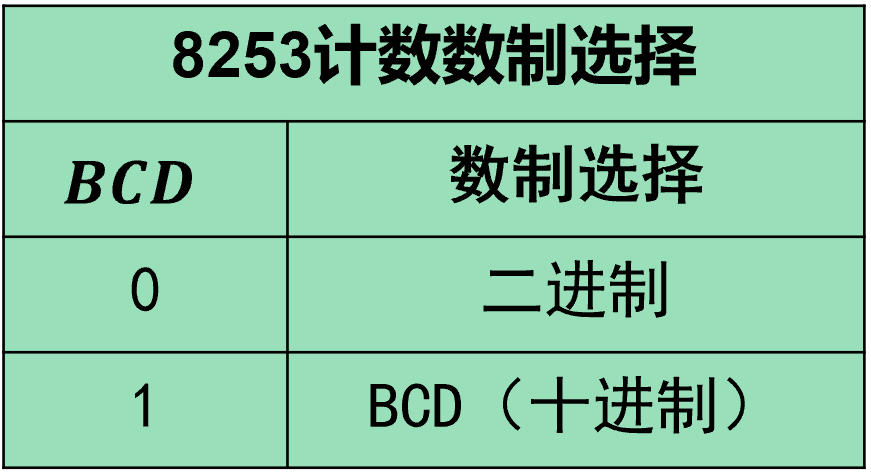

读写16位为先写低8位；再写高8位

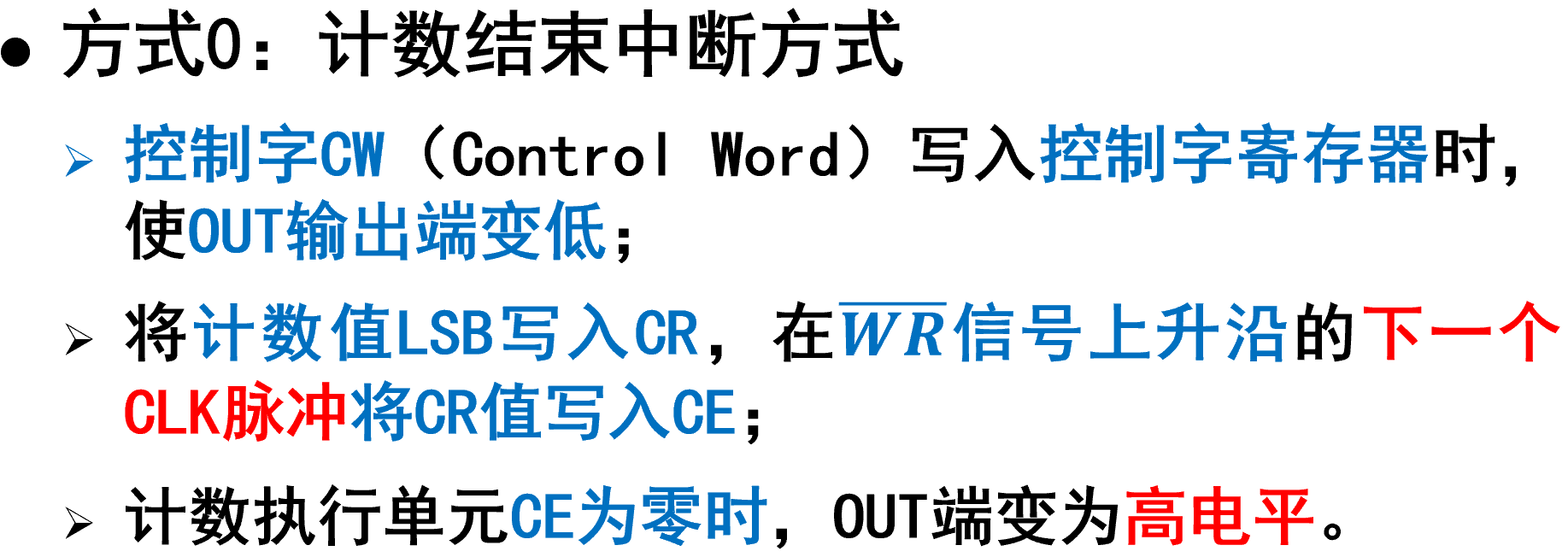

方式0：计数结束中断方式

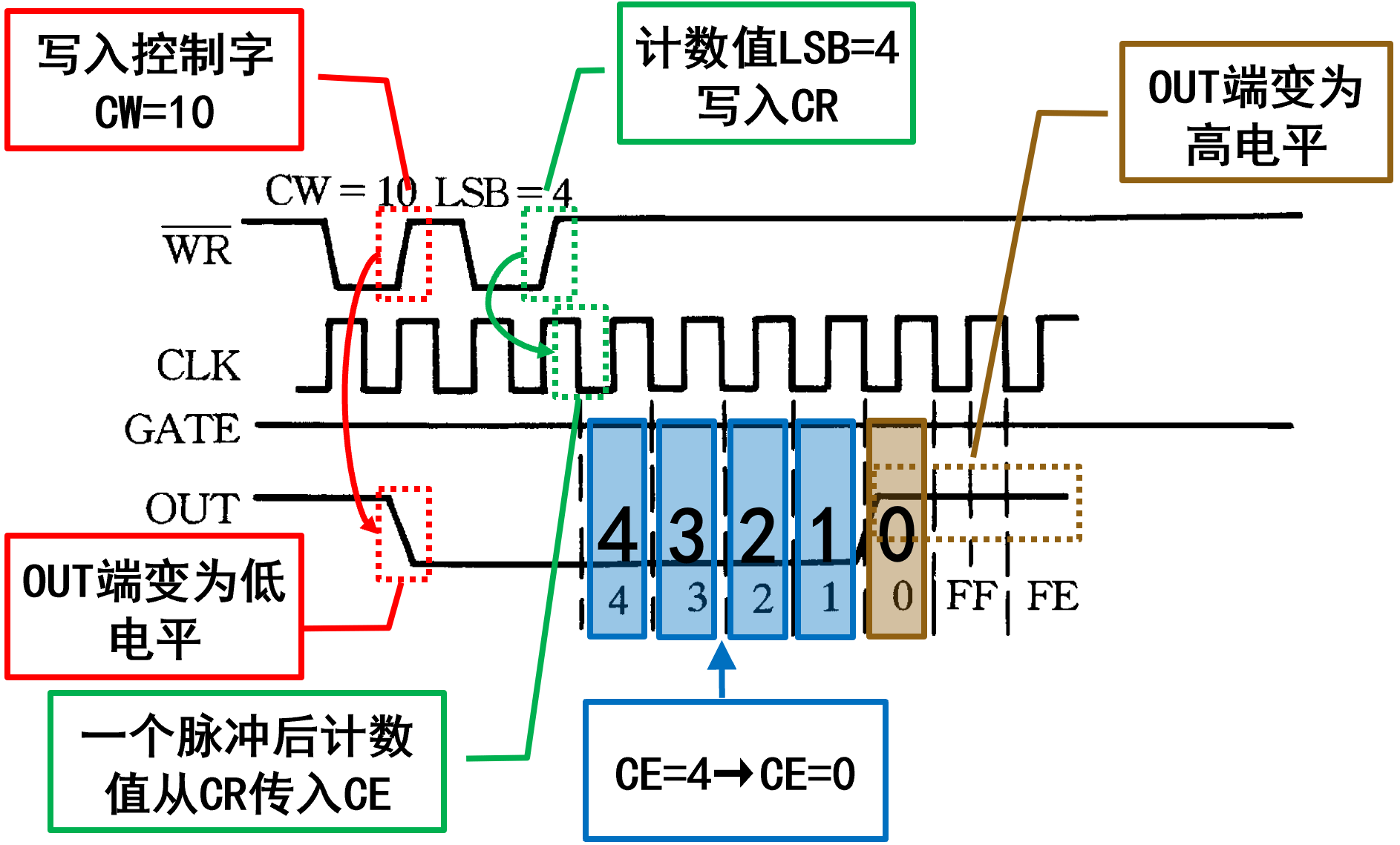

计数器**只计一遍。当计数到0时，并不恢复计数值，不开始重新计数，且输出保持为高。只有在写入另一个计数值时，OUT变低，开始新的计数。
8253内部没有中断控制电路，可以用OUT信号作为中断请求信号。**

正常流程

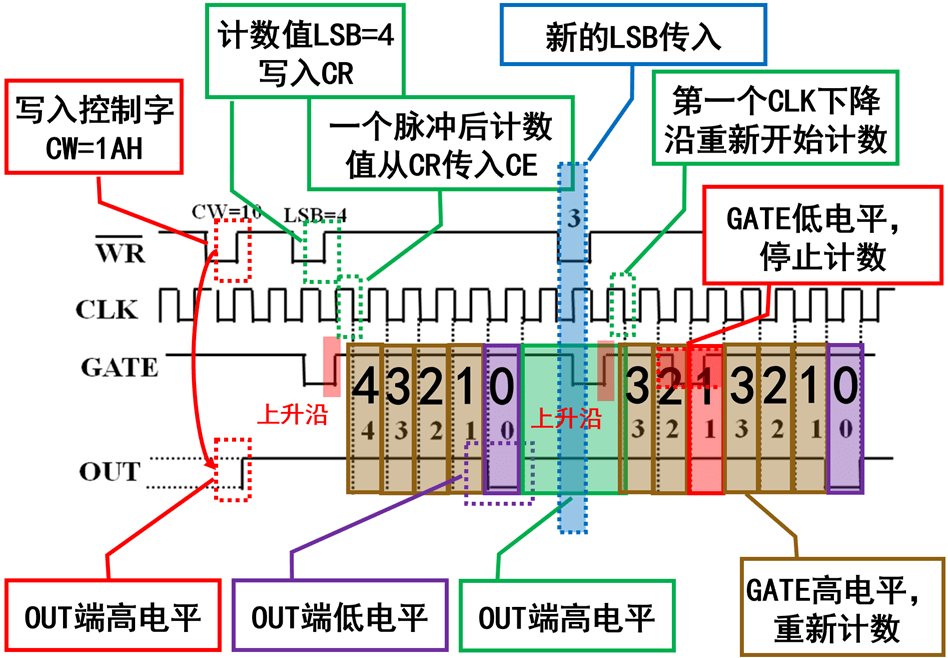

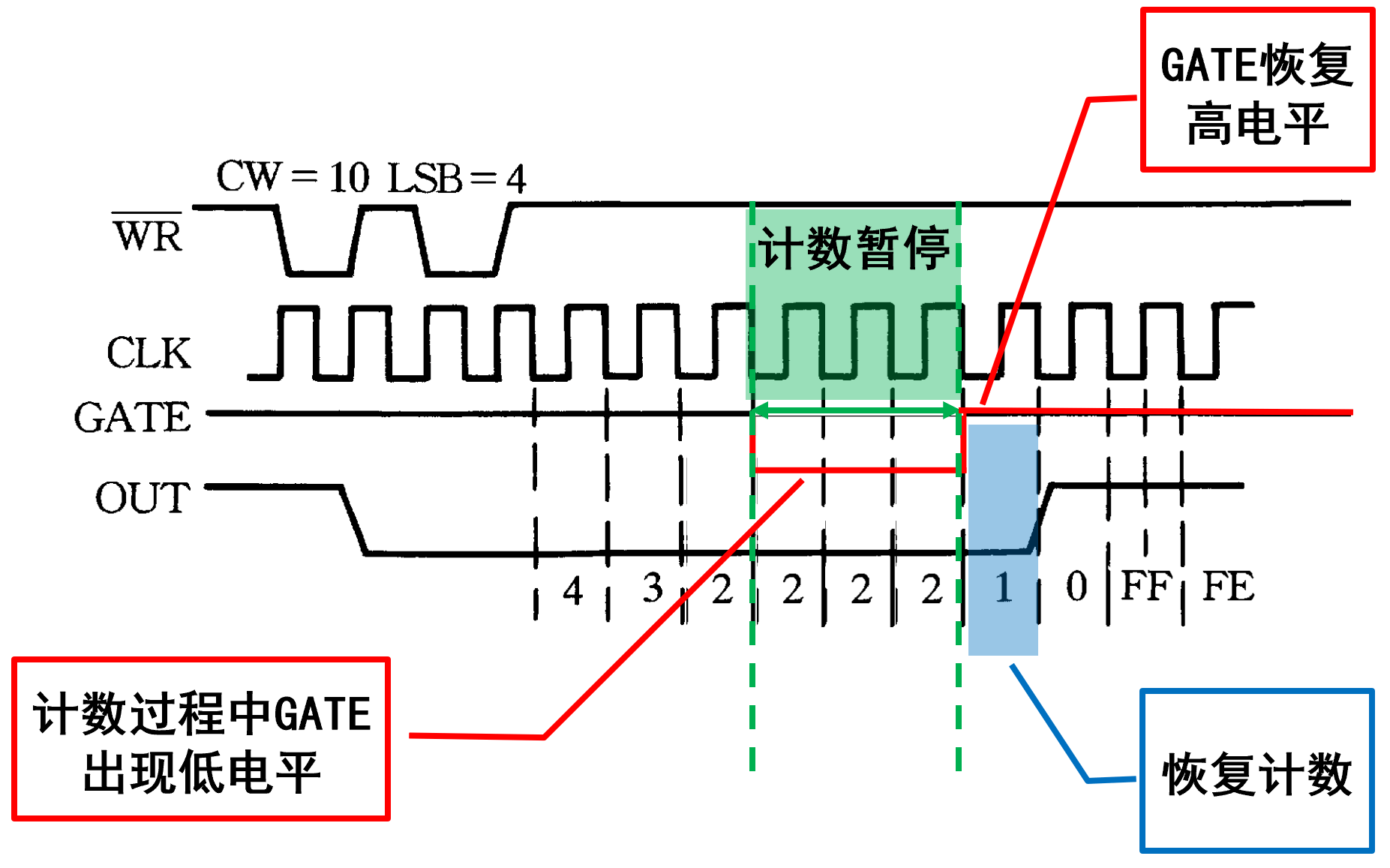

GATE控制暂停

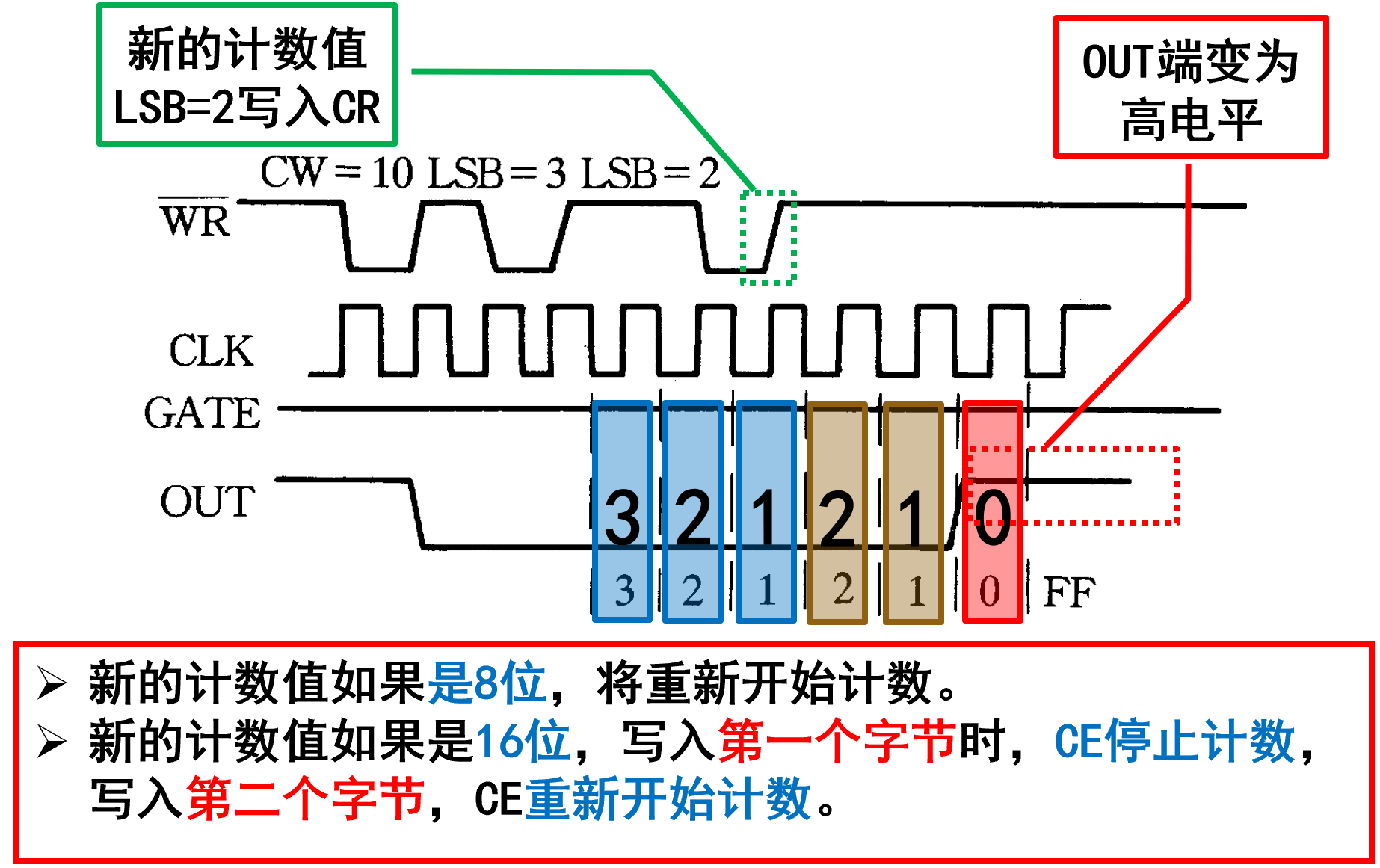

写入新的值

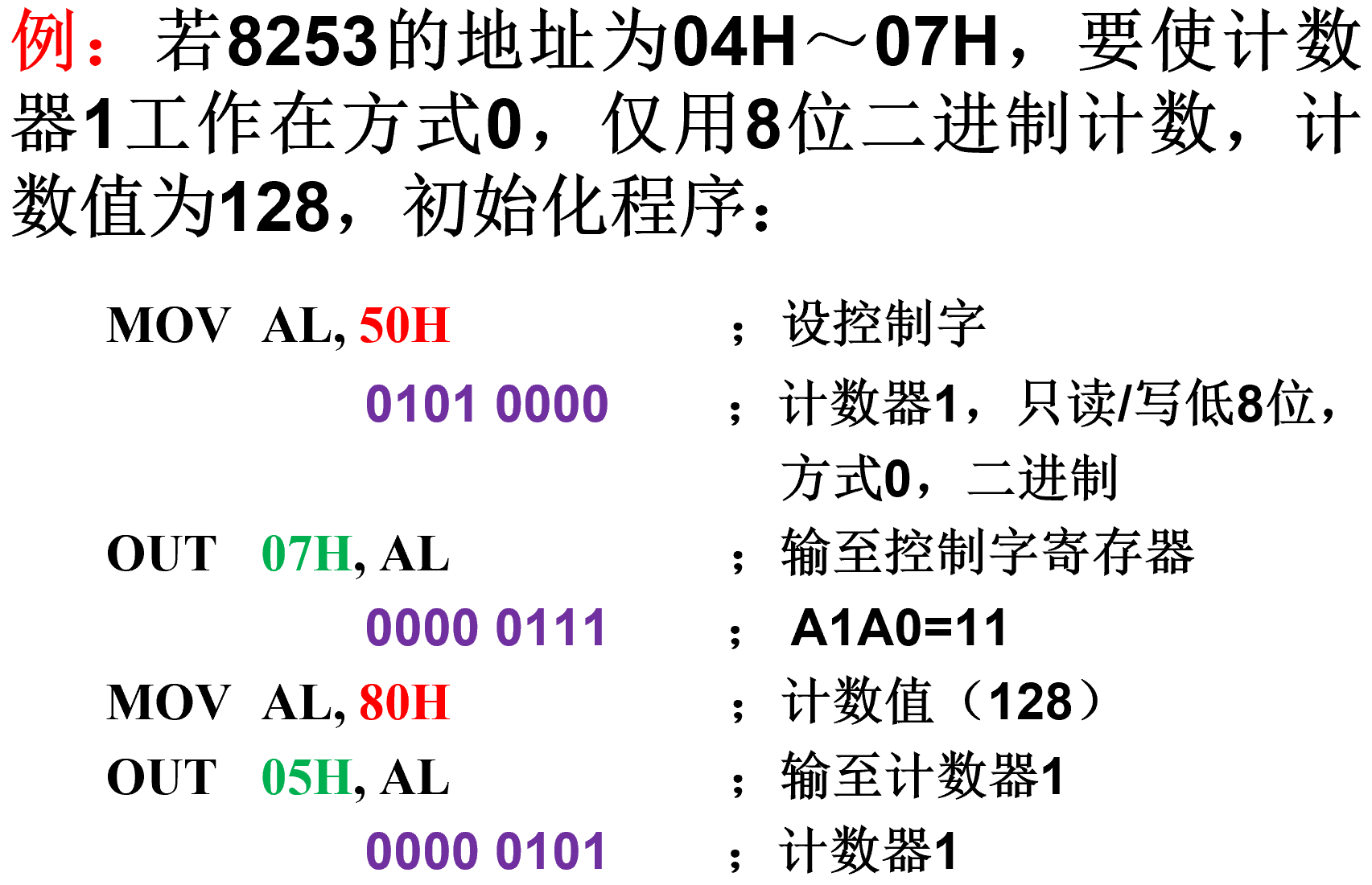

例题


方式1：可编程单稳态触发方式

写入控制字后，OUT输出为高电平。写入计数初值N后，计数器并不开始计数，而要等到GATE上升沿后的下一个CLK输入脉冲的下降沿，计数初值装入减1计数寄存器，同时OUT端变为低电平，计数才开始。计数结束时，OUT输出变高，从而产生一个宽度为N个CLK周期的负脉冲；

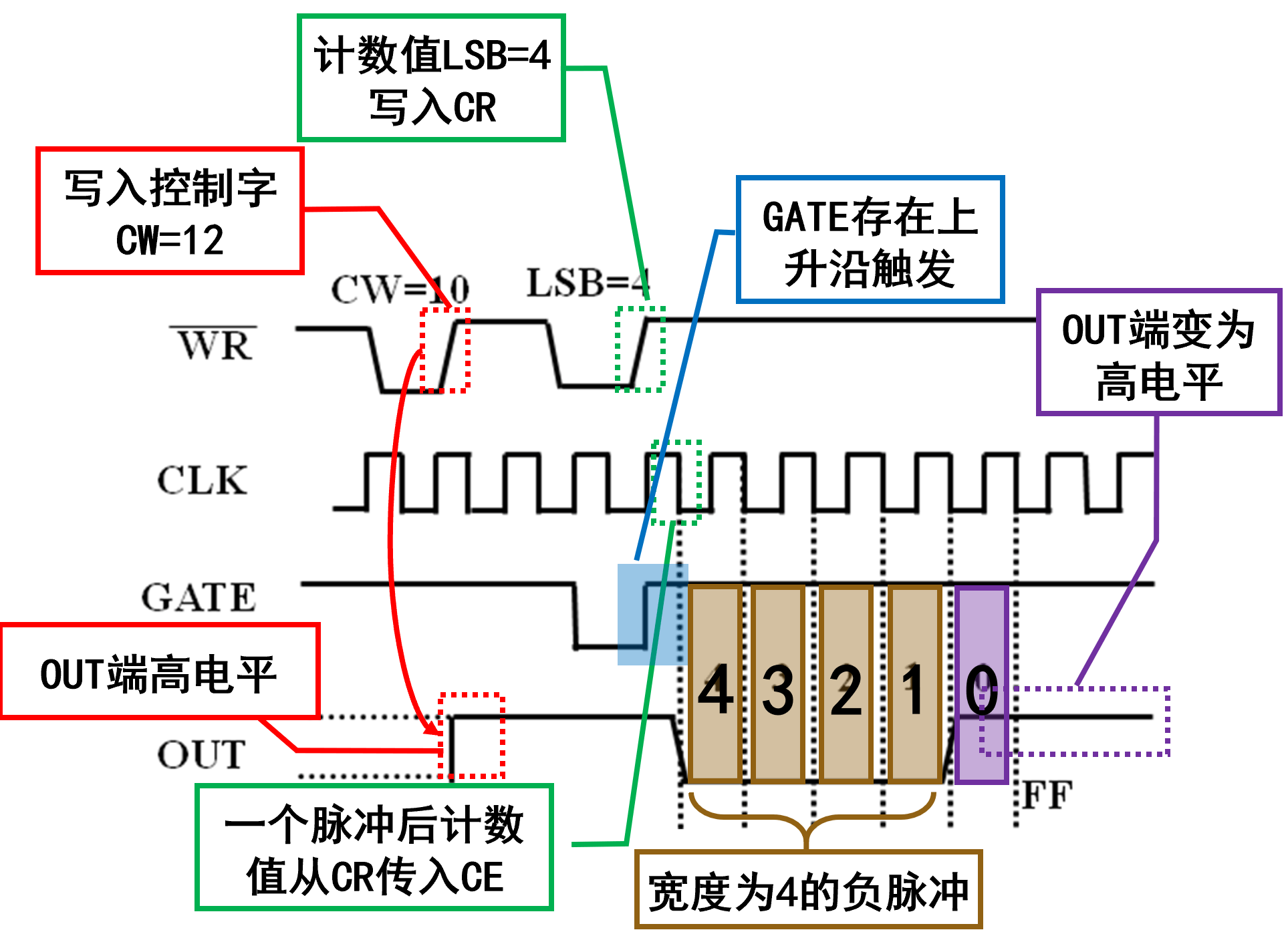

正常流程


GATE上升沿重新开始计数


改变计数值，重新开始


方式2：频率发生器方式

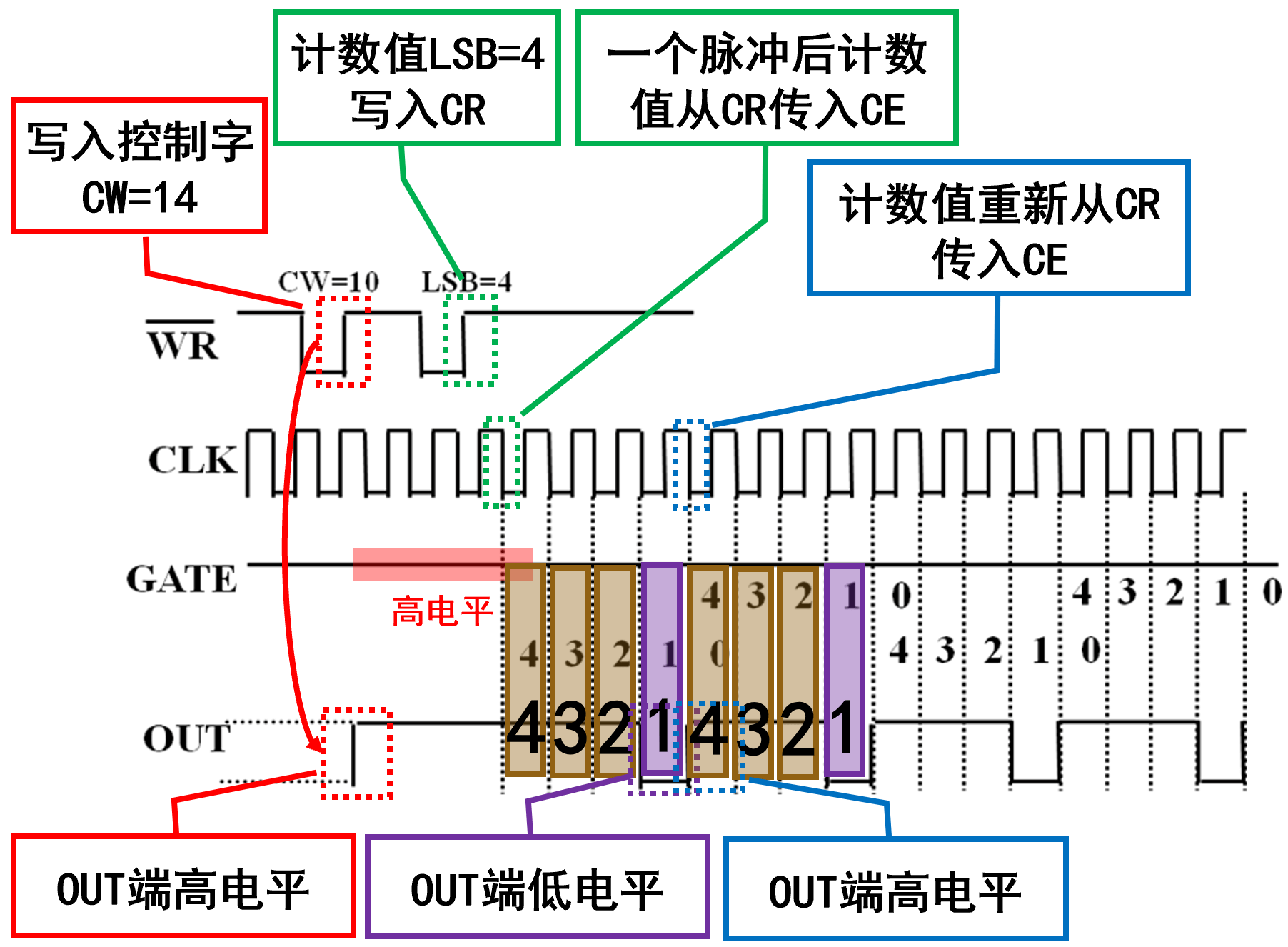

CR内容能自动地、重复地装入到CE中，OUT端上就能连续地输出周期性分频信号（1/N）；
改变计数初值，即可获得不同速率的OUT输出信号；
负脉冲宽度均为一个CLK脉冲的周期；
既可软件启动，又可硬件启动。

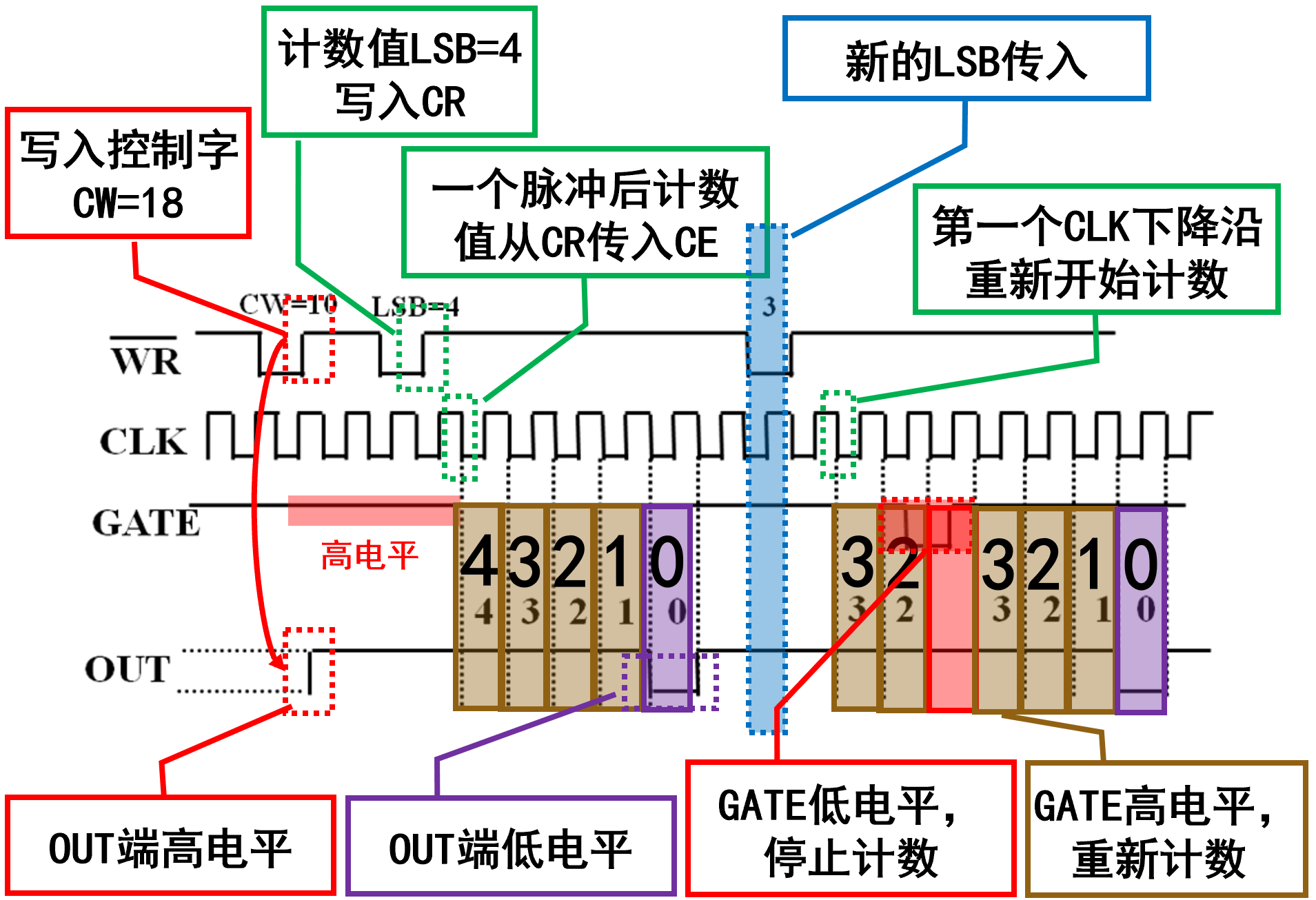

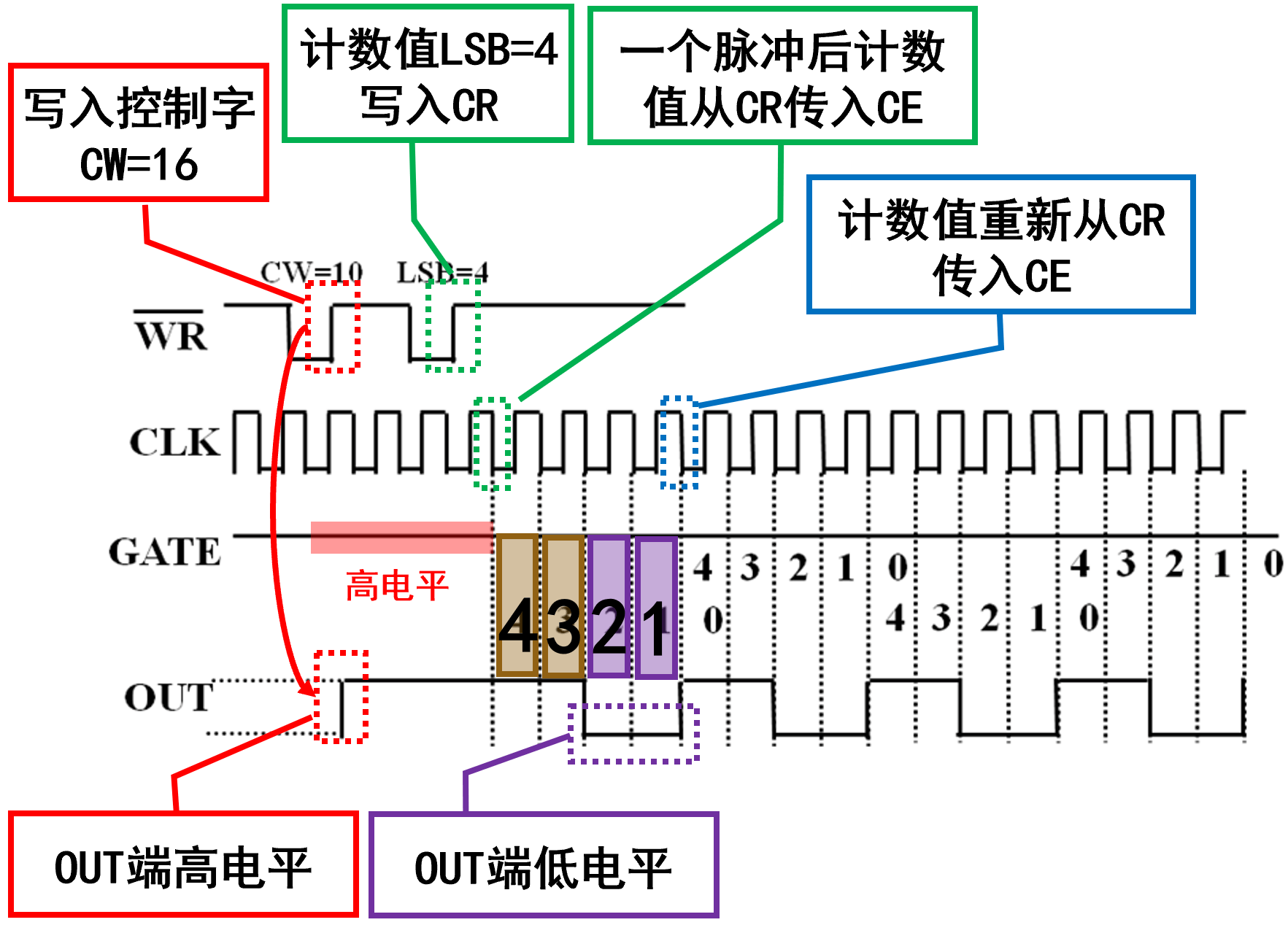

正常流程


GATE从初值重新计数

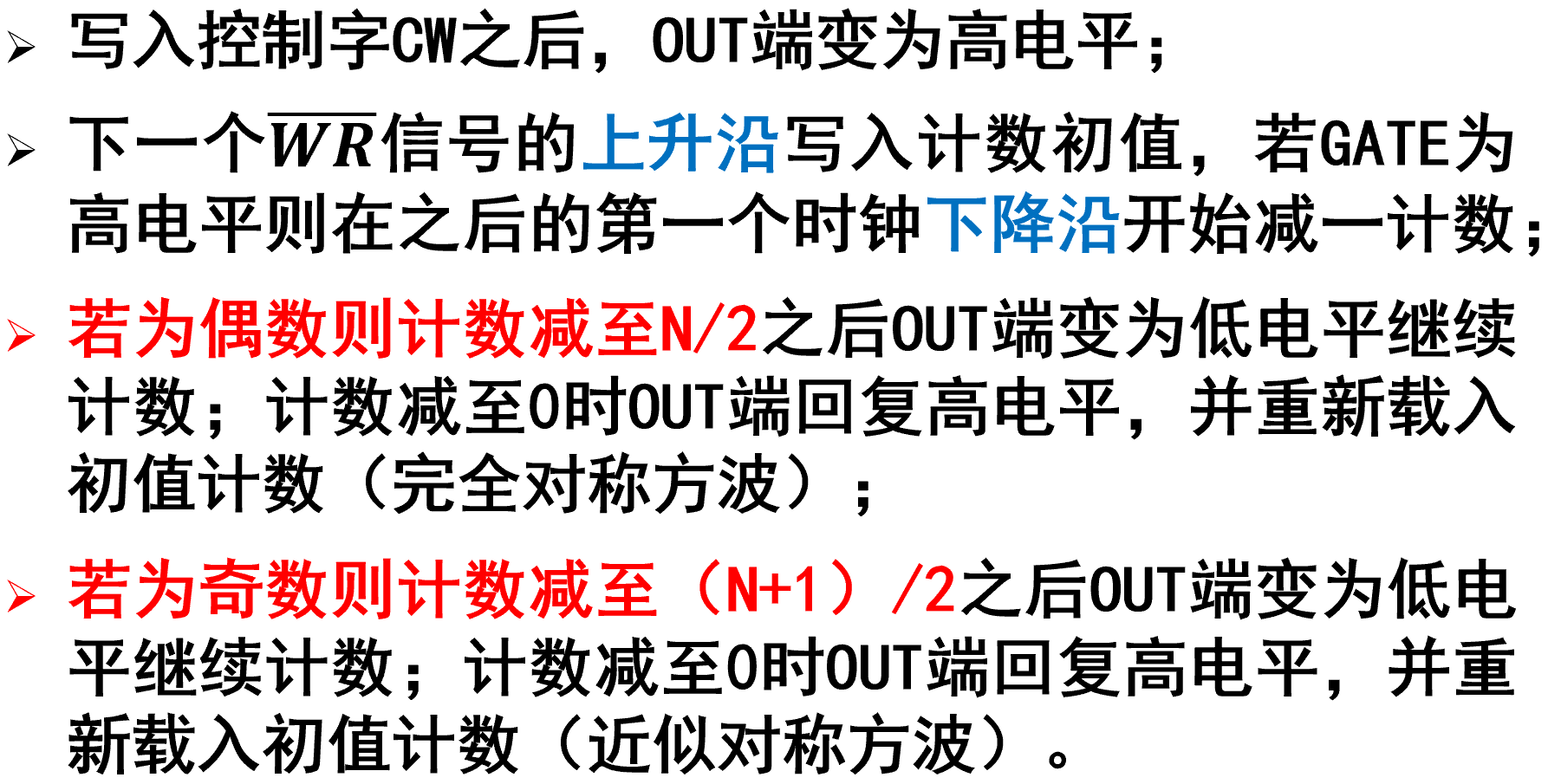

方式3：方波发生器方式

CR内容能自动地、重复地装入到CE中；
改变计数初值，即可获得不同速率的OUT输出信号；
主要应用作为方波发生器和波特率发生器；
既可软件启动，又可硬件启动。

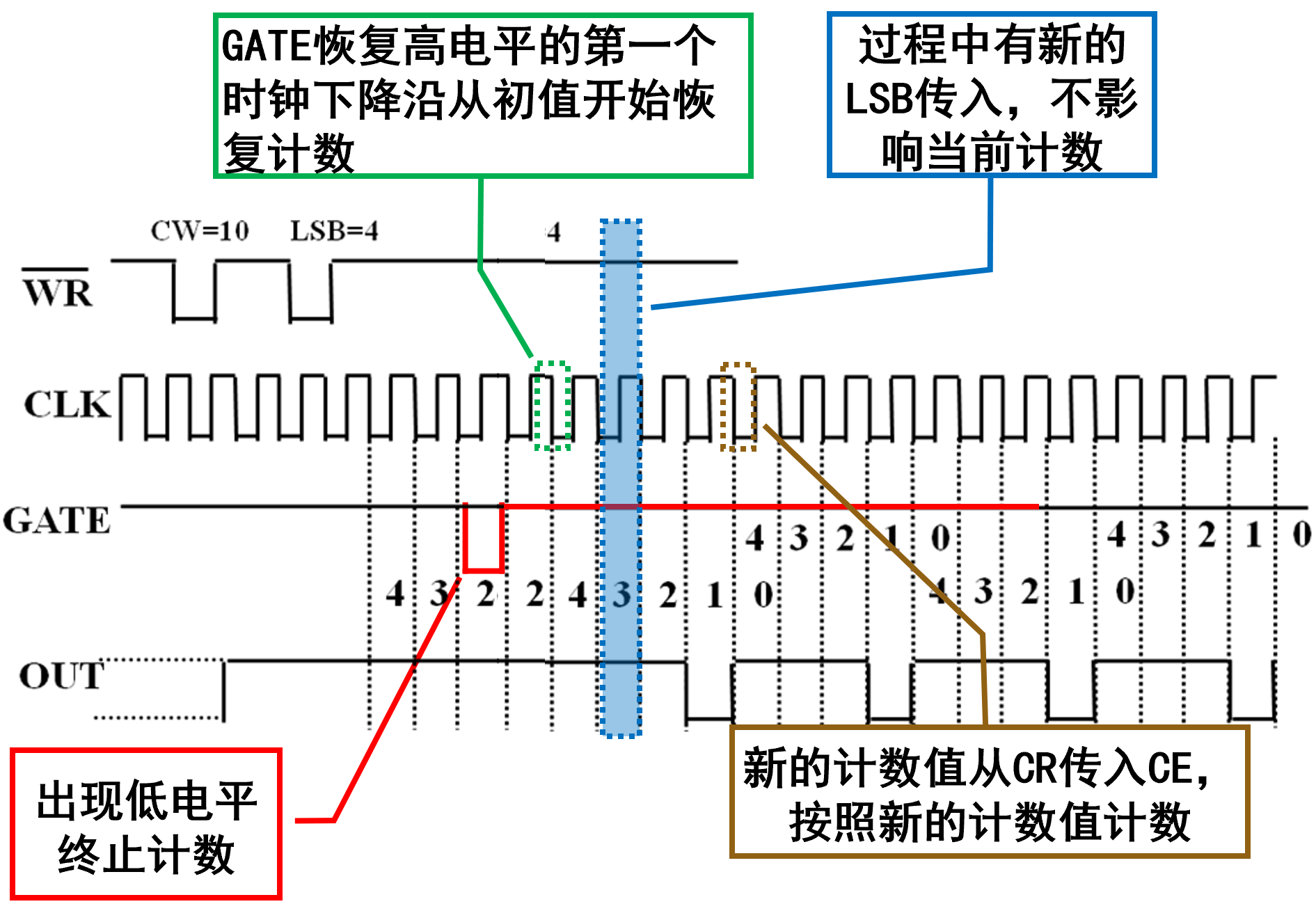

正常流程


GATE计数终止/重新计数

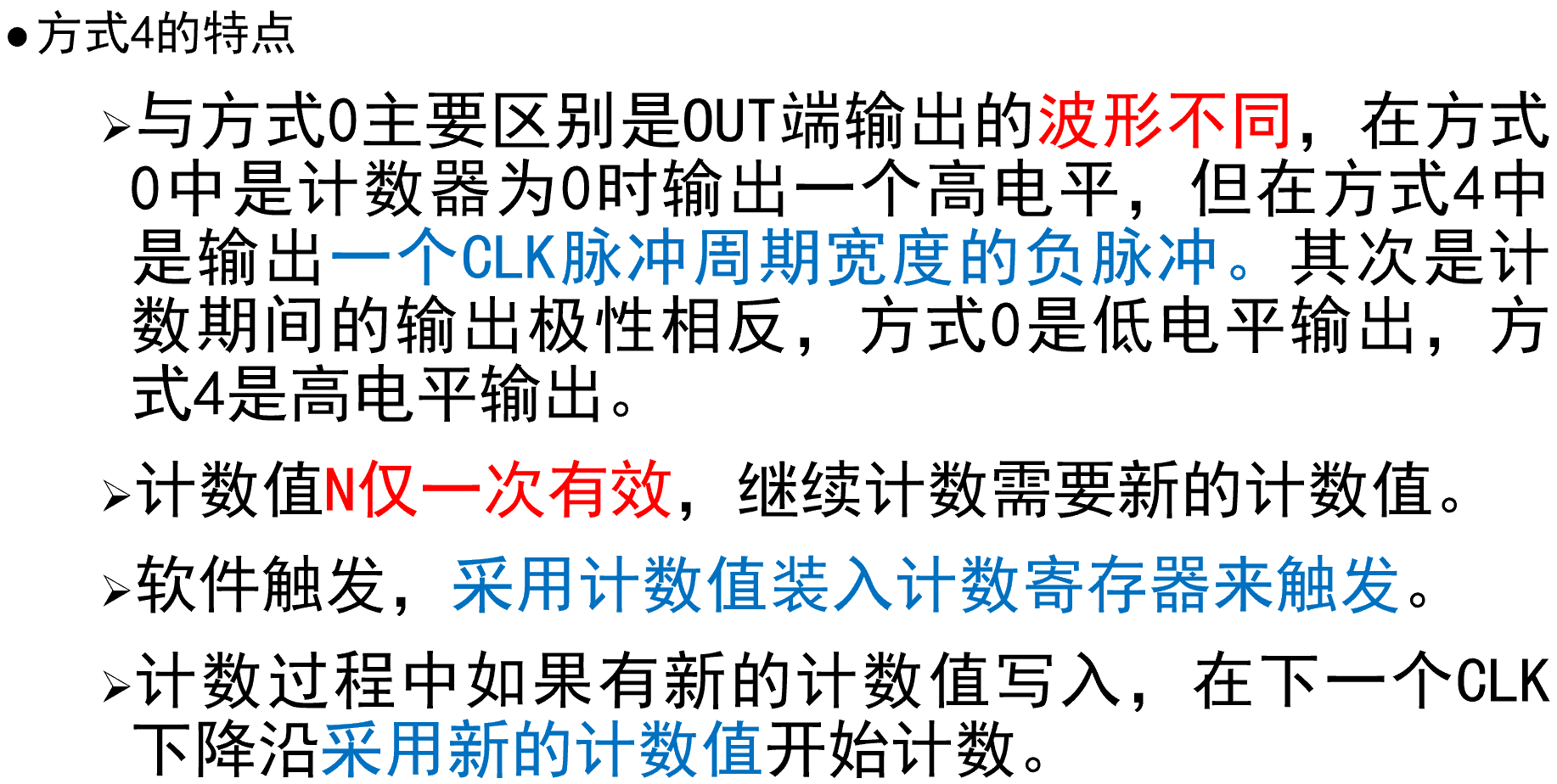

方式4：软件触发选通方式


正常流程

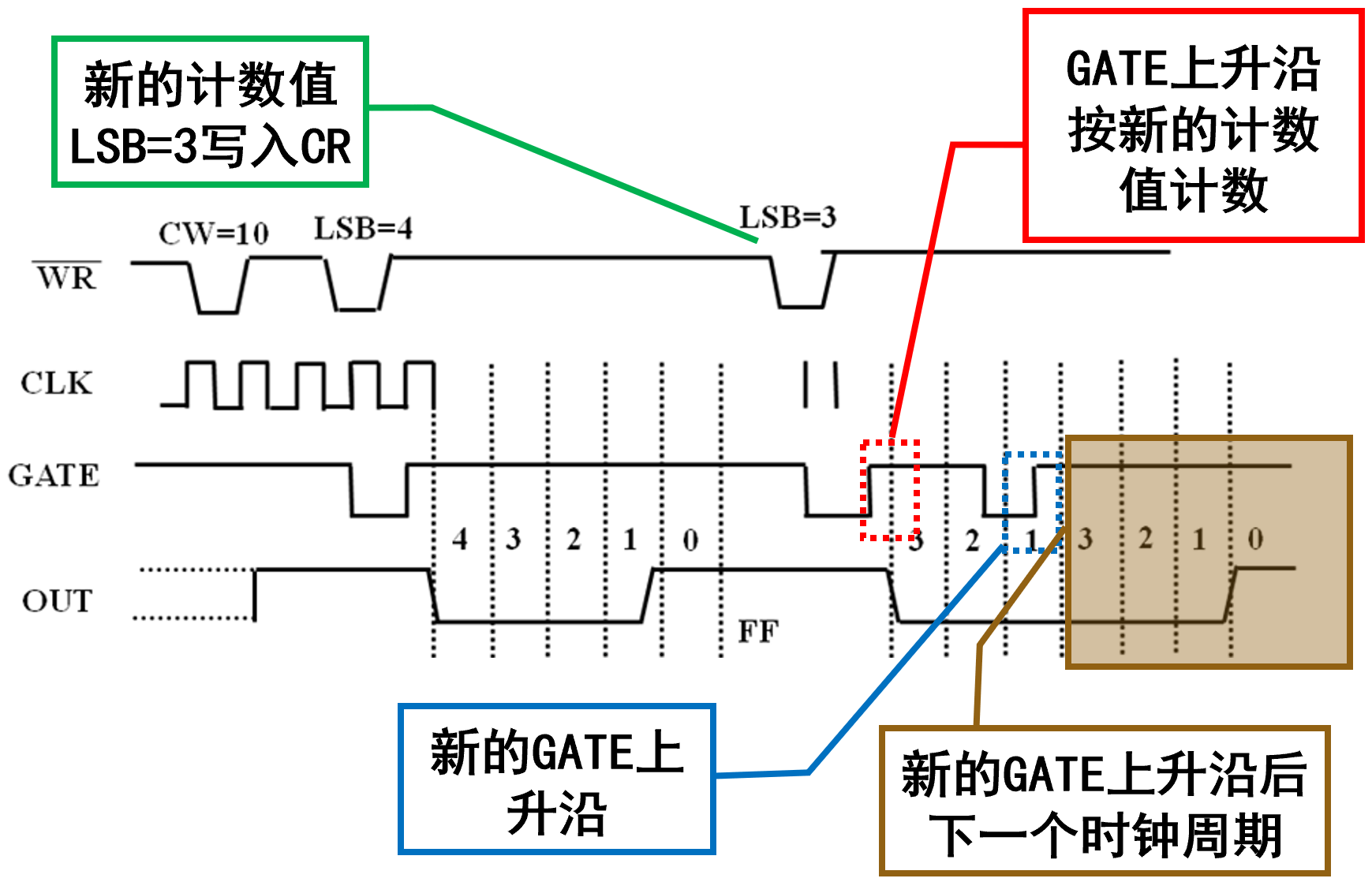

方式5：硬件触发选通方式

硬件触发，采用GATE上升沿触发。
GATE上升沿任何时候都会触发一个新的计数。
计数过程中如果有新的计数值写入，不影响当前计数，在下一个GATE上升沿采用新的计数值开始计数。

正常流程

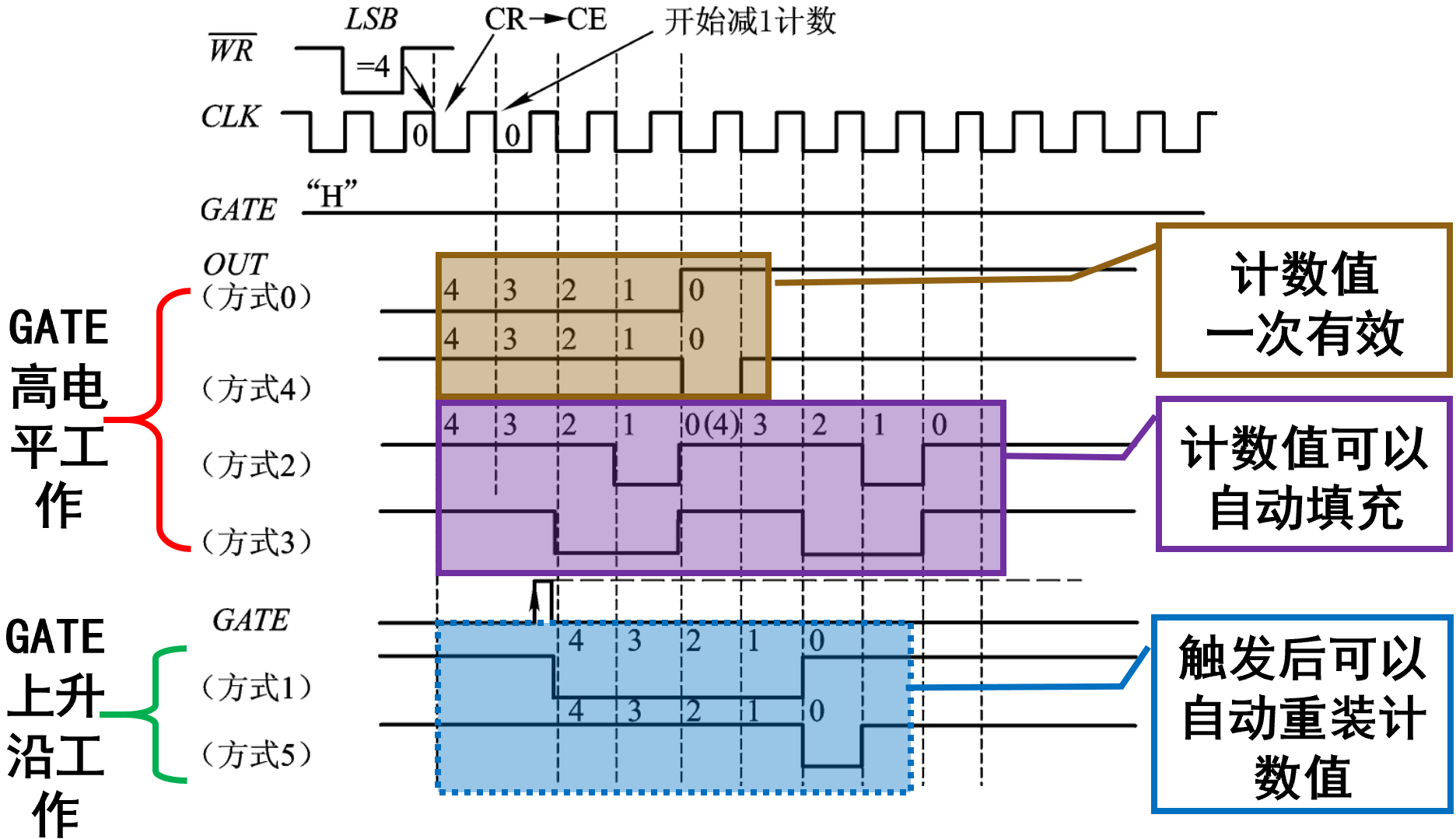

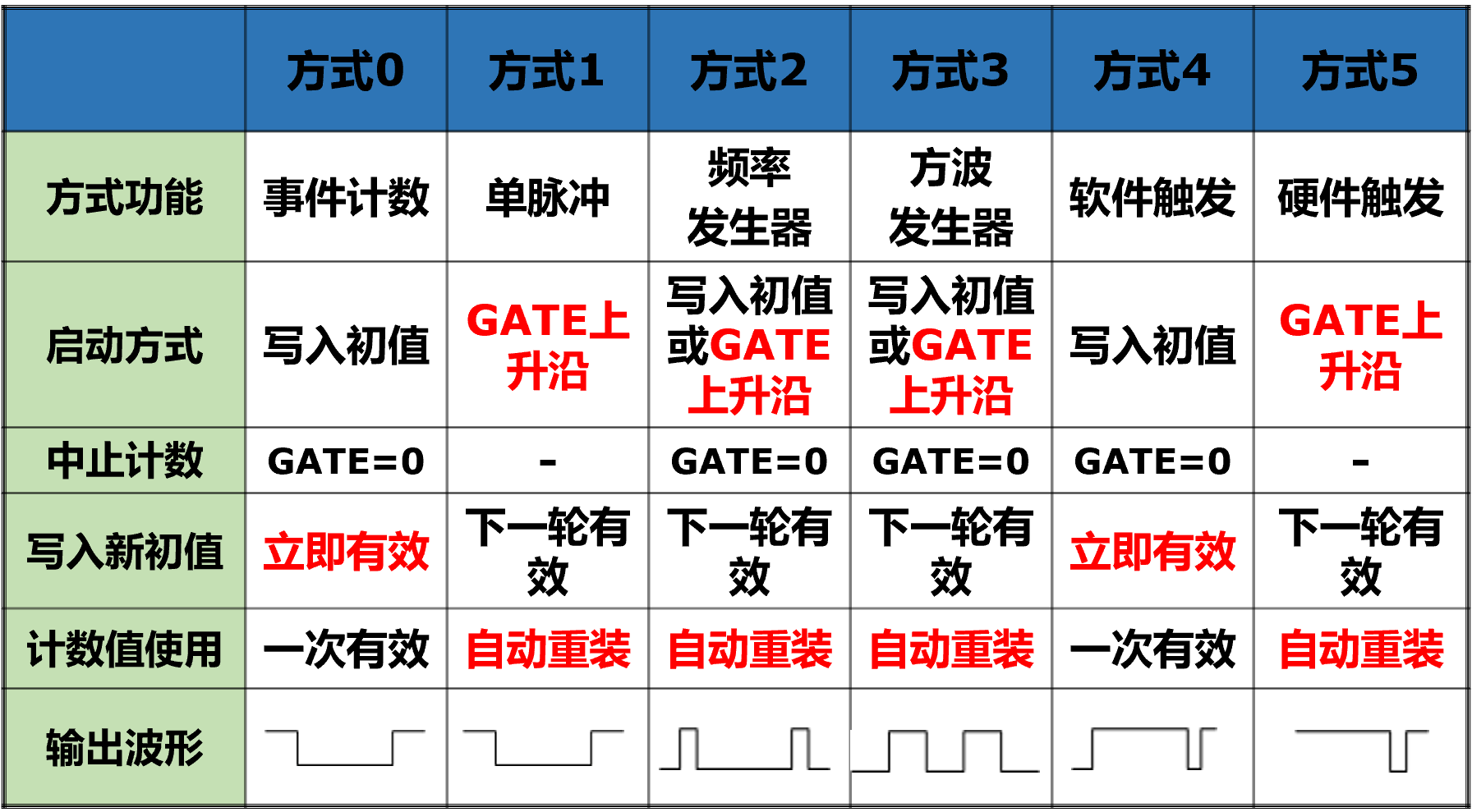

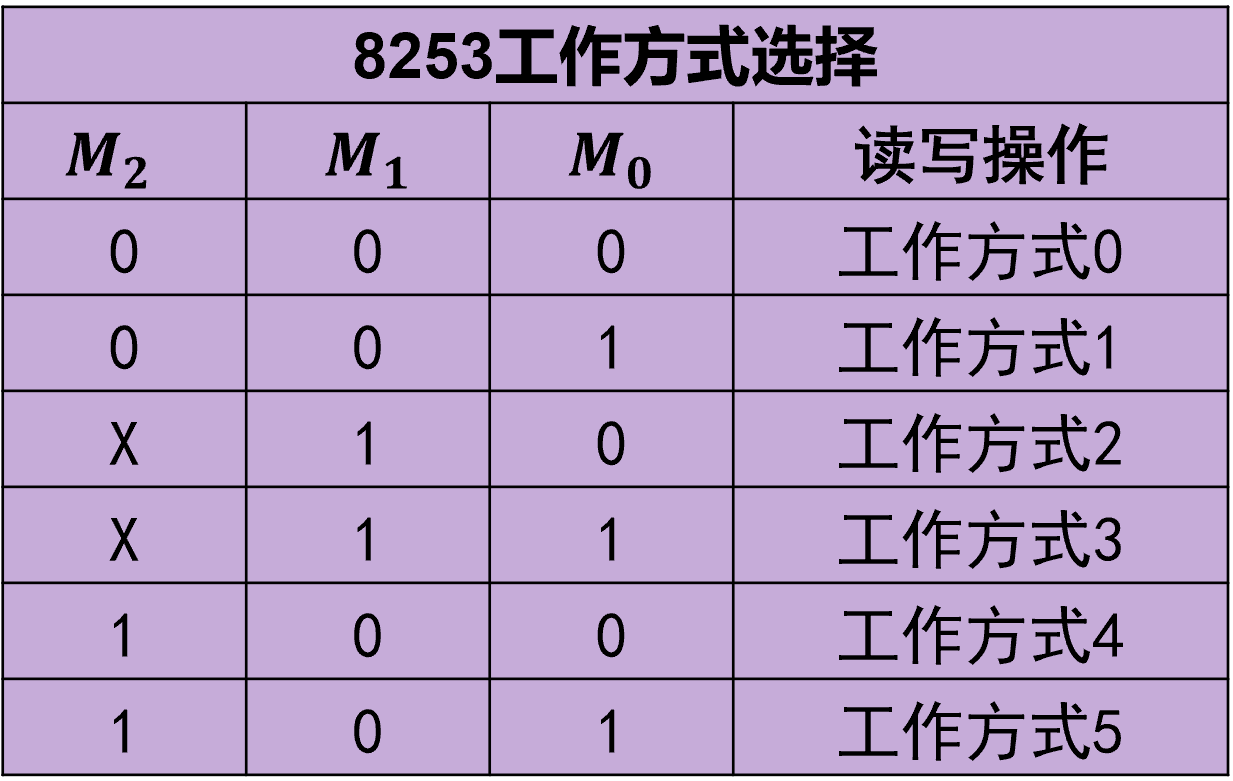

6种工作方式


共同点


不同点

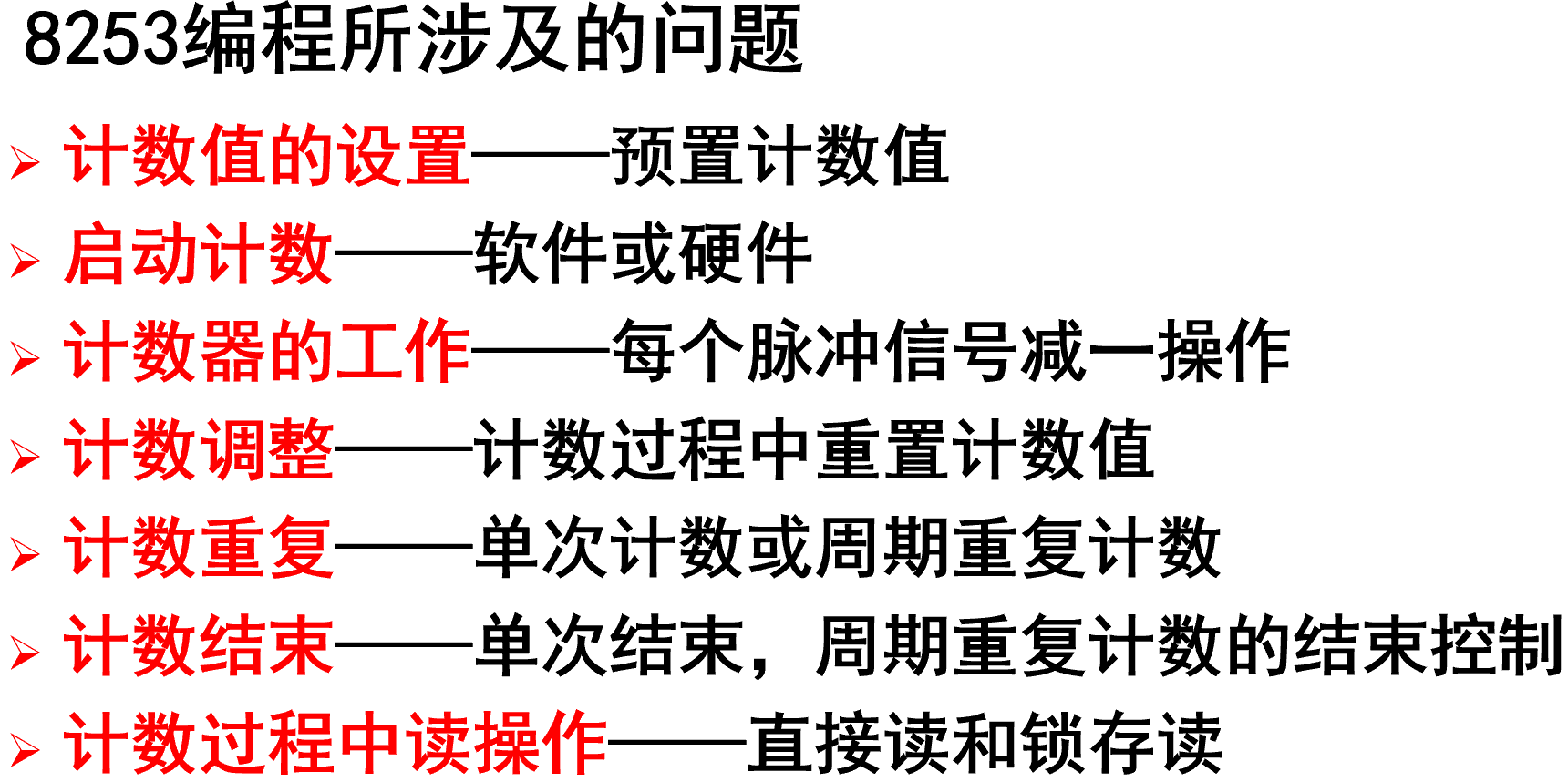

8253初始化编程

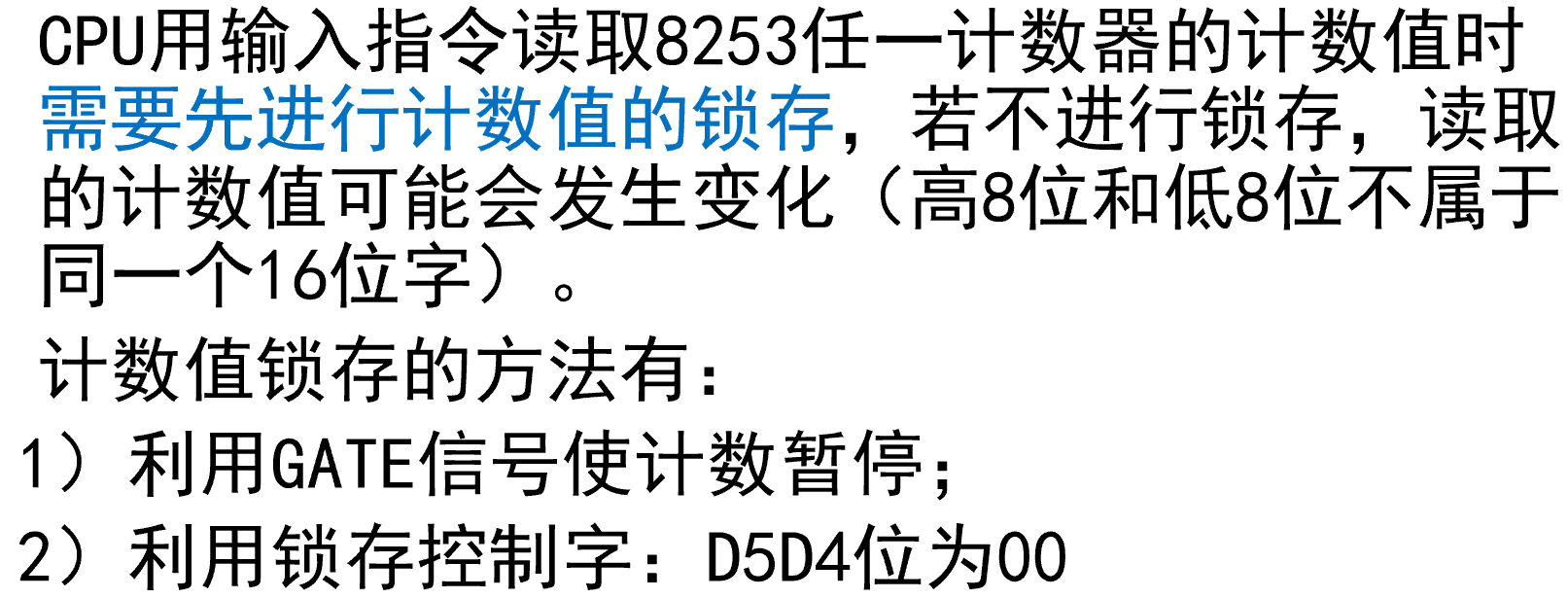

8253计数值读取(锁存)
