HBase是一种分布式、可扩展、支持海量数据存储的NoSQL数据库。

  • 是一种面向列簇存储的非关系型数据库。
  • 用于存储结构化和非结构化的数据，适用于单表非关系型数据的存储，不适合做关联查询，类似JOIN等操作。
  • 基于HDFS，数据持久化存储的体现形式是HFile，存放于DataNode中，被ResionServer以region的形式进行管理。
  • 延迟较低，接入在线业务使用，面对大量的企业数据，HBase可以实现单表大量数据的存储，同时提供了高效的数据访问速度。

一、逻辑结构


二、物理结构


三、数据模型

3.1、Name Space

命名空间，类似于关系型数据库的 DataBase 概念，每个命名空间下有多个表。HBase有两个自带的命名空间，分别是”hbase”和”default”，”hbase”中存放的是HBase内置的表，”default”表是用户默认使用的命名空间。

3.2、Region

Region 的概念和关系型数据库的分区或分片类似（但只需要声明列族、不需要声明列）。
Region 是 HBase中 分布式存储 和 负载均衡 的最小单元，Region 包括完整的行，所以 Region 是以行为单位 表的一个子集。不同的 Region 可以分别在不同的 RegionServer 上。
每个表一开始只有一个 Region，每个 Region 会保存一个表里 某段连续的数据，随着数据不断插 入表，Region不断增大，当增大到一个阀值的时候，Region就会二等分，生成两个新的Region；
Table 中的所有行都按照 RowKsey 的字典序排列，Table 在行的方向上分割为多个 Region，基于 Rowkey 的不同范围分配到不通的 Region 中（Rowkey的范围，第一个Rowkey的起始索引 和 最后一Rowkey的结束索引为空串” “，每个Region是前闭后开[起始索引, 结束索引) ）。

3.3、Row

HBase 表中的每行数据都由 一个 RowKey 和 一个或多个 Column（列）组成，数据是按照 RowKey 的字典顺序存储的，并且查询数据时只能根据 RowKey 进行检索，所以 RowKey 的设计十分重要。

3.4、Row Key

Rowkey 的概念和 mysql 中的主键类似，Hbase 使用 Rowkey 来唯一的区分某一行的数据。Hbase只支持3种查询方式：
1、基于Rowkey的单行查询；
2、基于Rowkey的范围扫描 ；
3、全表扫描；
因此，Rowkey对Hbase的性能影响非常大。设计的时候要兼顾基于Rowkey的单行查询也要键入Rowkey的范围扫描。
Rowkey 行键可以是任意字符串(最大长度是64KB，实际应用中长度一般为 10-100bytes)，最好是16。在HBase 内部，Rowkey 保存为字节数组。HBase会对表中的数据按照 Rowkey 字典序排序，所以不同的rowkey设计对查询性能影响较大。

3.5、Column Family（列簇）

Hbase 通过列簇划分数据的存储，列簇下面可以包含任意多的列，实现灵活的数据存取。列簇是由一个一个的列组成（任意多），在列数据为空的情况下，不会占用存储空间。
Hbase 创建表的时候必须指定列簇。就像关系型数据库创建的时候必须指定具体的列是一样的。
Hbase的列簇不是越多越好，官方推荐的是列簇最好小于或者等于3。一般是1个列簇。
新的列簇成员（列）可以随后动态加入，Family下面可以有多个Qualifier，所以可以简单的理解为，HBase中的列是二级列，也就是说Family是第一级列，Qualifier是第二级列。
权限控制、存储以及调优都是在列簇层面进行的；
HBase把同一列簇里面的数据存储在同一目录下，由几个文件保存。

3.6、Column

HBase中的每个列，由列簇加上列限定符组成，一般是“列簇：列标识（column family : column qualifier）”，例如 info : name，info : age。创建表的时候只需指明列簇，不用指定列标识。
列限定符属于数据的一部分，每条数据的列限定符都可以不一样

3.7、Time Stamp（version）

用于标识数据的不同版本（version），针对每个列簇进行设置（若列簇的version=3，那它下面的所有列的version都有3个版本），若建表时没有指定version，默认值version=1
在写入数据的时候，如果没有指定相应的timestamp，HBase会自动添加一个timestamp（默认与服务器时间保持一致）。timestamp也可以由客户显式赋值，如果应用程序要避免数据版本冲突，就必须自己生成具有唯一性的时间戳。
每个cell中，不同版本的数据按照时间倒序排序，即最新的数据排在最前面。
为了避免数据存在过多版本造成的的管理(包括存贮和索引)负担，hbase 提供了两种数据版本回收方式： 1、保存数据的最后 n 个版本 ； 2、保存最近一段时间内的版本（设置数据的生命周期 TTL）。

3.8、Cell

由{Rowkey，ColumnFamily : ColumnQualifier, TimeStamp} 确定唯一的cell。
cell 中的所有字段数据 都没有数据类型，全部是字节码形式存储。被视为字节数组byte[]

四、HBase架构

包括了HMaster、HRegionSever、HRegion、HLog、Store、MemStore、StoreFile、HFile等。

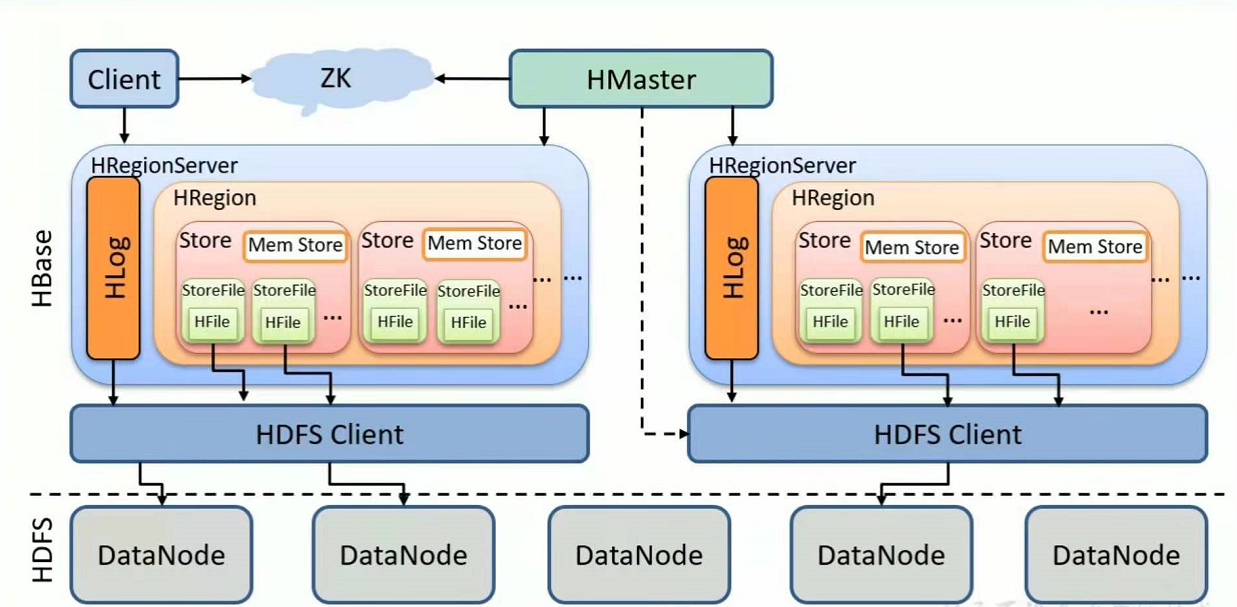

HBase底层依赖HDFS，通过DFS Cilent进行HDFS操作。HMaster负责把HRegion分配给HRegionServer，每一个HRegionServer可以包含多个HRegion，多个HRegion共享HLog，HLog用来做灾难恢复。每一个HRegion由一个或多个Store组成，一个Store对应表的一个列族，每个Store中包含与其对应的MemStore以及一个或多个StoreFile（是实际数据存储文件HFile的轻量级封装），MemStore是在内存中的，保存了修改的数据，MemStore中的数据写到文件中就是StoreFile。

4.1、HMaster

  1. HMaster的主要功能有：<br />①把HRegion分配到某一个RegionServer，即RegionServer的负载均衡。<br />②有RegionServer宕机了，HMaster可以把这台机器上的Region迁移到active的RegionServer上。<br />③在Region Split后，负责新Region的分配 。<br />④通过HDFS的dfs client接口回收垃圾文件（无效日志等）<br />注：HMaster（主节点）没有单点问题，HBase中可以启动多个HMaster，通过Zookeeper的Master Election机制保证总有一个Master运行。<br />⑤负责DDL的操作

4.2、HRegionServer

从节点
①维护HMaster分配给它的HRegion，处理对这些HRegion的IO请求，也就是说客户端直接和HRegionServer打交道。（从图中也能看出来）
②负责切分正在运行过程中变得过大的HRegion
③负责DML的操作

4.3、HRegion

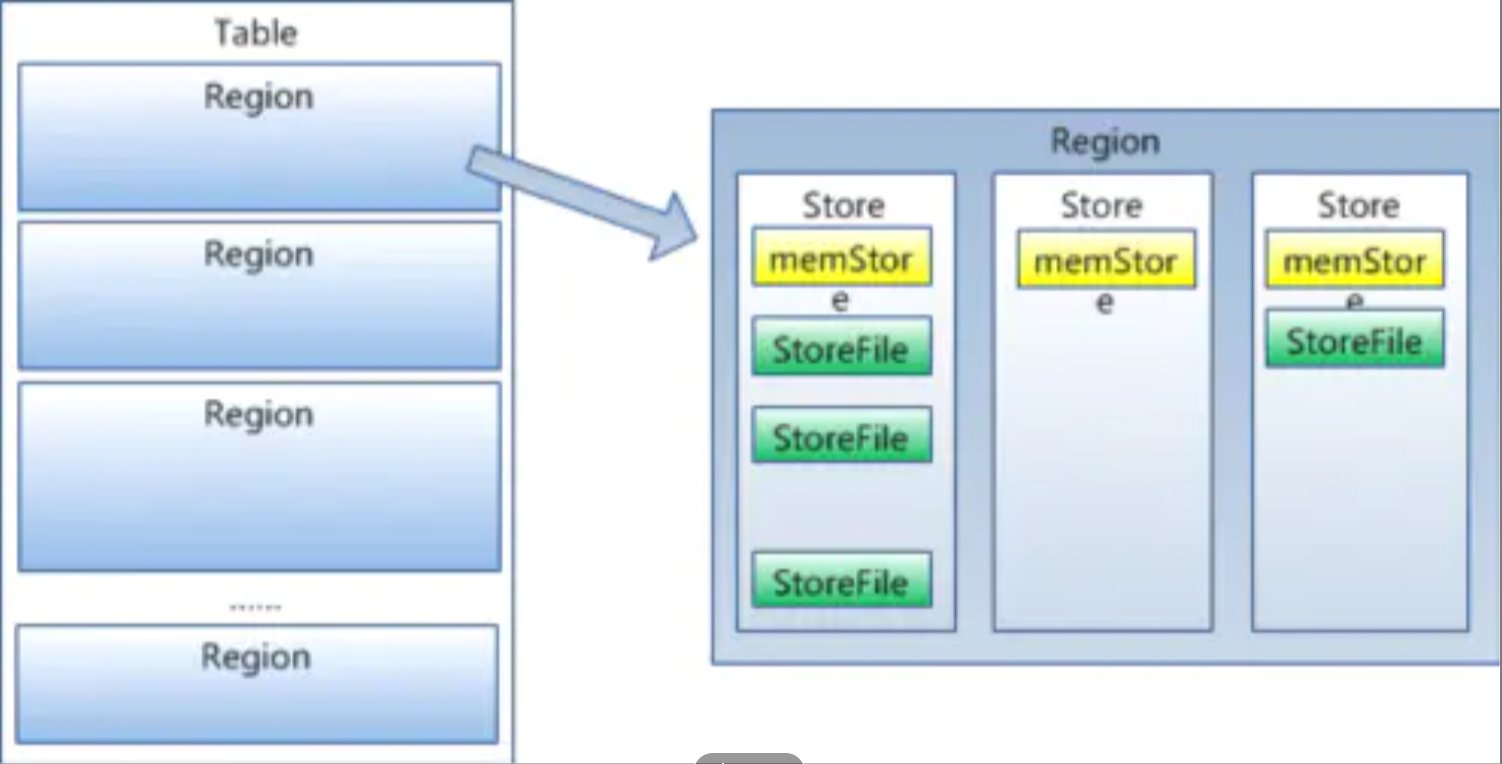

下面我们看看HRegion的结构：
每个HRegion由多个Store构成，每个Store保存一个列族（Columns Family），表有几个列族，则有几个Store，每个Store由一个MemStore和多个StoreFile组成，MemStore是Store在内存中的内容，写到文件后就是StoreFile。StoreFile底层是以HFile的格式保存。

  • HBase自动把表水平划分为多个region，每个region会保存一个表里面的某个连续数据（每条数据都有一个rowkey，按照rowkey字典排序）
  • 每个表一开始都是只有一个region，随着数据不断插入表，region不断增大，当增大到一个阈值的时候，region就会等分成两个region（裂变，由hmaster实现分配到相应的regionserver服务器，实现负载均衡）
  • 当table中的行不断增多，就会有越来越多的region。这样一张完整的表就会保存在多个RegionServer上

  • 一个region由多个store组成，一个store对应一个列族。

    3.4、Store

    每一个region由一个或多个store组成，至少是一个store，hbase会把一起访问的数据放在一个store里面，即为每个 ColumnFamily建一个store，如果有几个ColumnFamily，也就有几个Store。一个Store由一个memStore和0或者 多个StoreFile组成。 HBase以store的大小来判断是否需要切分region

    3.4.1、MemStore

    memStore 是放在内存里的。保存修改的数据即keyValues。当memStore的大小达到一个阀值（默认64MB）时，memStore会被flush到文 件，即生成一个快照。目前hbase 会有一个线程来负责memStore的flush操作。

    3.4.2、StoreFile

    memStore内存中的数据写到文件后就是StoreFile，StoreFile底层是以HFile的格式保存。当storefile文件的数量增长到一定阈值后，系统会进行合并（minor、major compaction），在合并过程中会进行版本合并和删除工作，形成更大的storefile。

    3.5、HLog

    HLog(WAL log)：WAL意为write ahead log（预写日志），用来做灾难恢复使用，HLog记录数据的变更（换句话说，无论要写什么数据，都要先在这个日志里登记一下新数据，再写入MemStore），包括序列号和实际数据，所以一旦region server 宕机，就可以从log中回滚还没有持久化的数据。

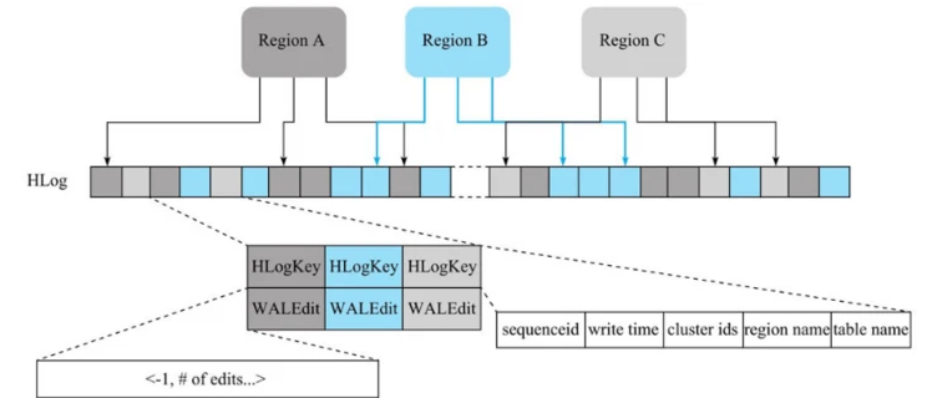

    （HLog文件结构）
    HLog文件就是一个普通的Hadoop Sequence File，Sequence File的Key是HLogKey对象，HLogKey中记录了写入数据的归属信息，除了table和Region名字外，同时还包括sequence number和timestamp,timestamp是”写入时间”，sequence number 的起始值为0，或者是最近一次存入文件系统中的sequence number。
    HLog Sequence File 的Value是HBase的KeyValue对象，即对应HFile中的KeyValue，包括：row、column family、qualifier、timestamp、value，以及“Key Type”（比如PUT或DELETE)。

    3.6、HFile

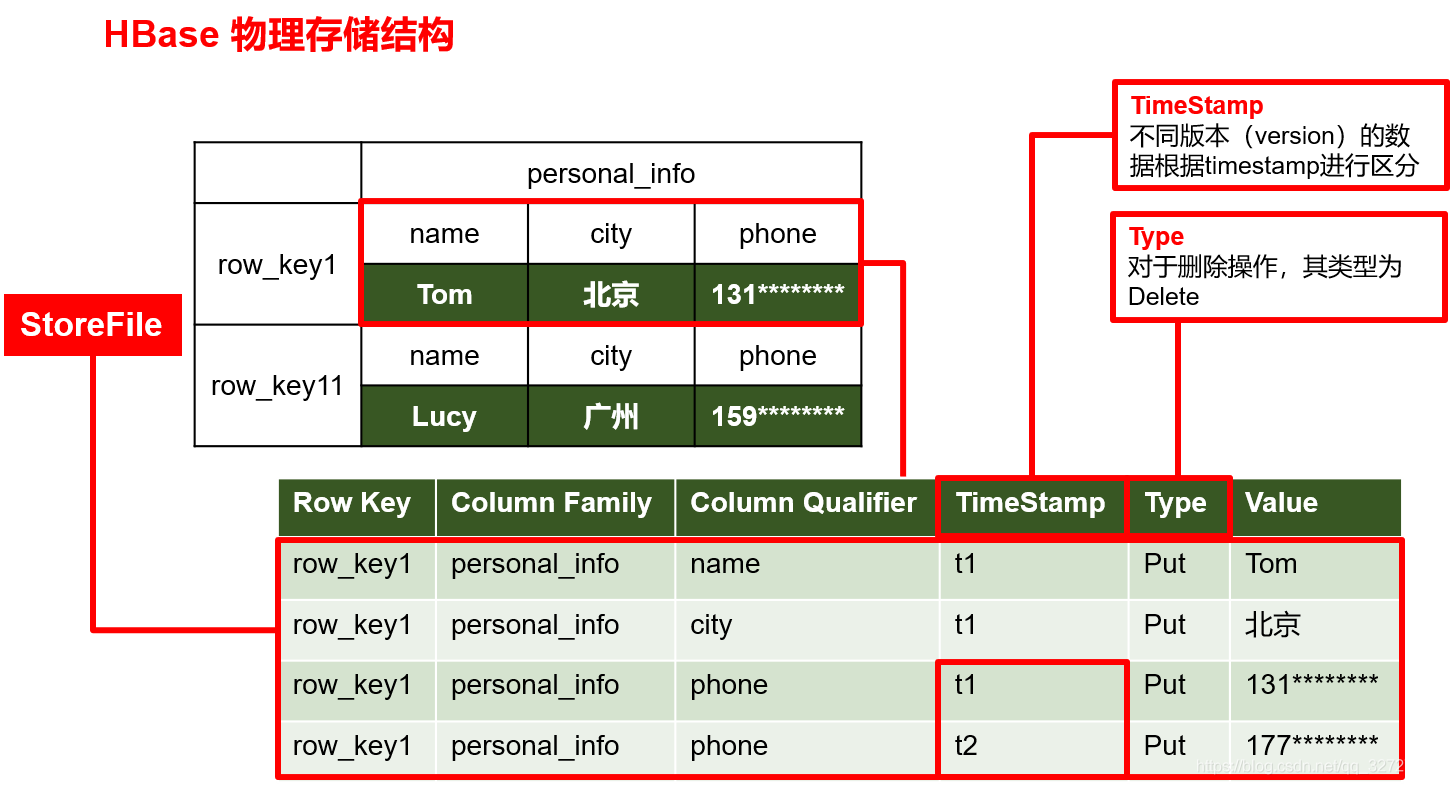

    HBase的数据最终是以HFile的形式（KeyValue的格式）存储在HDFS中的，HBase中HFile有着自己的格式。
    （HFile结构图）

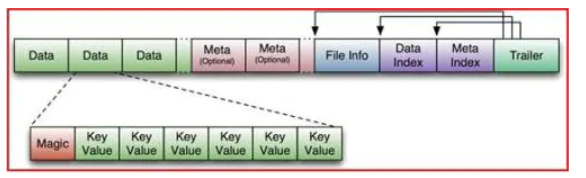

    HFile由六部分组成：

  • Data（数据块）：保存表中的数据（KeyValue的形式），这部分可以被压缩。

  • Meta （元数据块）：存储用户自定义KeyValue。
  • File Info：固定长度；记录了文件的一些元信息，例如：AVG_KEY_LEN,AVG_VALUE_LEN, LAST_KEY, COMPARATOR, MAX_SEQ_ID_KEY等。
  • Data Index（数据块索引）：记录了每个Data块的起始索引。
  • Meta Index（元数据块索引）：记录了每个Meta块的起始索引。
  • Trailer：固定长度；用于指向其他数据块的起始点。

    3.6.1、KeyValue结构

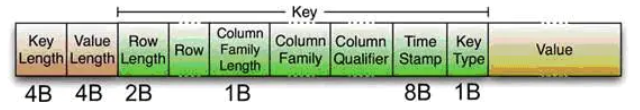

    它包含了：key length、value length、key和value。
    Key部分：开始是固定长度的数值，表示RowKey的长度；
    紧接着是 RowKey；然后是固定长度的数值，表示Family的长度；
    然后是Family；
    接着是Qualifier；然
    后是两个固定长度的数值，表示Time Stamp和Key Type（Put/Delete）。
    Value部分：没有复杂的结构，就是纯粹的二进制数据。
    1. 举个例子：
    2. 执行这条语句：Put #1: rowkey=row1, cf:attr1=value1。KeyValue的核心部分将会是这样：
    3. rowlength -----------→ 4（row1长度）
    4. row -----------------→ row1
    5. columnfamilylength --→ 2
    6. columnfamily --------→ cf
    7. columnqualifier -----→ attr1
    8. timestamp -----------→ server time of Put
    9. keytype -------------→ Put

    3.7、Zookeeper

    ZK集群的作用：
    ①通过zk集群的事件处理机制，可以保证集群中只有一个运行的Hmater
    ②Zookeeper集群中记录了-ROOT-表的位置
    在这里顺便介绍一下Hbase中两张特殊的表：-ROOT-表与.META.表
    -ROOT-表：记录了所有.META.表的元数据信息，-ROOT-表只有一个Region
    .META.表：记录了Hbase中所有用户表的HRegion的元数据信息，.META.表可以有多个Region
    ③Zookeeper集群实时监控着HRegionServer这些服务器的状态，将HRegionServer的上线和下线信息实时通知给Hmaster节点，使得Hmaster节点可以随时感知各个HRegionServer的健康状态。
