举例

通过通用通信接收到以下数据
‘ACTIVE,Iin=3.842A,Vin=135.1V,T1_in=29.72,T2_in=29.77,rx_v=117.9,rx_i=2.835’
我们须依次提取数据：

输入电流 3.842
输入电压 135.1
温度1
 29.72
温度2 29.77
输出电压
 117.9
输出电流 2.835

提取后的数据为浮点数，按顺序保存在寄存器DT1000-DT1011里边

程序编写

新建项目并导入功能库


编辑程序

按下面例子编写程序，其中：Hader为变量编辑区，Body为程序编辑区
[Header]
[Body]

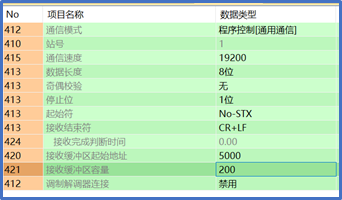

注： s源数据： 通用通信接收到的字符，大小与缓冲区的大小应一致 比如：缓冲区容量为200时，则STRING[398]，大小为398的字符串 计算方法：398=（200-1）2 图片.png *dut数据格式1：按实际报文内容进行初始值填写图片.png

  • 数据分割符号：填写’,’
  • 数据单位：分别填写’A’ , ’V’如下图


  • 数据名称：分别填写’Iin’ , ’Vin’ , ’T1_in’ ,‘T2_in’ , ’Rx_v’ , ‘RX_i’


  • 数据表示符号：填写表示符号’=’，也可以是其他符号末尾是否有分隔符：0：有；1：无

ar输出数据：16个浮点数的数组

  • 创建全局变量，地址为DDT1000

图片.png i有效数据数：表示DUT已设置的数据数量（监控用） i收到数据数：表示通过通用通信接收到的数据的数量（监控用）

程序说明

当数据接收完成后，导通一次“b数据处理”触点，处理好的数据即可一次保存在DD1000-DT1011中，以便使用

程序下载
