0x01 术语

0x02 组件概览

0x03 Openflow Ports

OpenFlow的端口即报文转发的端口，不一定和物理端口是完全一致的，比如被openflow禁用，或者openflow自身的虚拟端口。一个报文的生命周期：
OpenFlow将端口分为以下几种类型：

• Physical ports：即真实的物理接口
• Logical ports：交换机自身定义的端口，和物理接口没有一一对应的关系，例如聚合组，隧道口

• Reserved ports：包括以下几种： | 端口类型
  (required，optional) | 含义 | 应用范围 | | | :—-: | :—-: | :—-: | —- | | | | Ingress port | Output port | | ALL | 所有交换机定义的standar ports |
  | 该接口下报文将被转发到除了ingress port，OFPPC_NO_FWD port之外的所有标准端口 | | CONTROLLER | 和控制器连接的控制隧道 | 代表该报文来自控制器 | 将报文封装在packet-in消息里面通过隧道发送到控制器 | | TABLE | 指代pipeline的起点 | | 将该报文投递到pipeline的起点，从头开始处理 | | IN_PORT | 即ingress port | | 将报文发送到报文的入口 | | ANY | 任意端口，控制消息中使用 | | | | UNSET | 未设置的端口，匹配action set的出口中使用 | | | | LOCAL | 代表本地的网络栈 | | | | NORMAL | 表示使用传统交换机转发方式转发 | | | | FLOOD | 表示使用传统交换机转发方式泛洪 | | |

• Strandard ports：包括Physical Ports，Logical Ports，LOCAL Reserved Ports

0x04 OpenFlow Tables

Pipeline

OpenFlow Pipeline包括多个流表，每个流表包含多个流表项。报文从表0开始处理，根据命中的指令选择是否进入下一级流表。

流表及流表项

流表项组成

• Match Fields：匹配域，除了报文的头部以外，还包括Pipeline Fields
• Priority：优先级
• Counters：计数器
• Instructions：指令
• Timeouts：包含Hard timeout，Idle timeout
• Cookies：交换机处理报文的时候没有使用，由控制器下发，标识一条流表项
• FLags：表明表项的管理方式，比如表项被删除是否上报到控制器

每条流表项的key为：(Match Fields, priority)

匹配算法

根据控制器的配置，流表可以被分成两部分，Ingress和Egress，且Egress表的编号均在Ingress之后。

#OFP_EGRESS is defined by controller
if table_num > OFP_EGRESS
    #This table is Egress
else
    #This table is Ingress

相应的匹配也分两阶段，Ingress和Egress。 入口的报文先进行Ingress处理，之后根据在出口的上下文下进行Egress处理。匹配过程中按照优先级匹配，优先级高的先命中，一个Flow Table只会有一个Entry命中。如果同时存在优先级相同的表项两个同时命中的话，官方文档对这种情况定义为Undefined。

特殊流表项（Table-Miss）

流表项(Match Fileds, Priority) = (*, 0)即为Table-Miss表项，用于流表的默认动作。例如发送给控制器以产生新的流表项，或者丢弃。该表项是控制器安装的表项，并非默认存在于流表中，如果控制器没有安装该表项，则未匹配中的报文就默认丢弃。

Instructions

Instructions是Flow Entry的一个成员，命中之后执行。总共包括以下几个，并且执行顺序也是按照以下的顺序，每个流表项的instruction为一个集合，即在同一个流表项中不允许出现相同的instructions。

流表的输入包括三部分：Action Set，Pipeline Fields，Packet。经过每张流表的处理，每一部分都可能被修改，Action Set可能被Clear-actions/Wrige-actions修改，Pipeline Fields可能被Apply-actions修改，Packet可能被Apply-actions修改。被修改后的数据通过Goto-table指定传递给下一张流表。如果没有Goto-table指令，那么Action set将被立即执行。

Action set

正如前面介绍的，Action set是附加在报文上面的。Ingress的初始动作集为空，但是Egress的初始动作集包含一个Output current port的动作，动作集的执行按照如下的顺序：

如果output和group有出口是一样的，那么group的优先执行，output则不会再执行。对于output，ingress和Egress有不同的处理方式。ingress的output会检查是否有egress-table，如果有的话初始化当前出口为动作集，继续执行Egress-table；egress的output则会立即执行。

Actions

Counters

OpenFlow的白皮书定义了很多counter，包含在flow-table，flow-entry，port，queue， group，group bucket，meter，meter band。详情参考白皮书5.9的表格。

Group Table

Openflow仅定义了一个组表，里面包含多个组表项，供action-set里面引用。每个组表项包含以下几个字段：

OpenFlow定义的组类型包括以下4种：

• indirect：该组仅包含一个action bucket，和包含一个buckt的all类型是一样的。
• all：该类型可以包含多个bucket，命中后执行所有的action bucket。组播/广播中使用到。
• select：多选一的类型，该类型包含多个bucket，但是只选择一个bucket来执行。选择哪一个依赖于配置的算法。这种类型可以实现负载均衡作用。
• fat failover：多选一的类型，选择第一个可用的bucket。判断是否可以依赖于每个bucket附加的端口或者group，该类型需要实现可用性机制。

Meter Table

和Group Table类似，Meter Table也只有一张，包含了多个表项。表项的构成如下所示，其中一个表项可以包含多个Meter Band，meter Band之间是没有顺序的，但是一个报文只能有一个meter band被执行。能被执行的Meter Band其速率要超过配置的速率。

• Meter Identifier：标识符，被引用的时候使用。
• Meter Bands：由多个meter band组成。
• Counters：计数器

多个Meter band，到底那一个可以被执行，openflow没有明确的定义，只是规定了一些约束。最简单的可以根据Rate的大小，越大的优先级越高。

• Band Type：类型，包括Drop，Dscp remark。
• Rate：配置的速率大小，根据这个速率区分各个Meter band。
• Burst：定义该meter band的粒度。
• Counter：计数器。
• Parameters：和Band Type相关联，比如DSCP remark其参数就存放在这个字段。

  0x05 OpenFlow Channel

OpenFlow的控制隧道是控制器和交换机的通信接口，可以基于TLS进行加密通信，或者直接使用TCP。一台交换机可以连接一到多个控制器。

通信消息

控制隧道的通信消息可以分为以下三类：

• Controller-to-Switch：由控制器发起的消息。用于管理，查询交换机。
• Asynchronous：由交换机发起的消息，上报交换机的状态，事件。
• Symmetric：对称消息，由控制器或者交换机发起。 | 消息类型 | 子消息 | 含义 | 用途 | | —- | —- | —- | —- | | Controller-to-Switch | Feature | 查询交换机的特性，能力 | 兼容性 | | | Configuration | 设置或者查询交换机配置 | | | | Modify-State | 修改交换机的状态 | 修改/添加/删除流表 | | | Read-State | 查询交换机的状态 | | | | Packet-out | 控制器指定交换机某个端口发送报文 | | | | Barrier | 消息栅栏 | 由于保证消息之前的依赖 | | | Role-Request | 请求或者设置隧道的角色 | 多个连接时使用 | | | Asynchronous-Configuration | 设置或者查询异步消息的过滤器 | 连接多个控制器时，过滤交换机上报的消息，只关注自己需要的，防止隧道中消息太多 | | Asynchronous | Packet-in | 转发报文到控制器，可以在交换机缓存报文，然后上报报文头部及buffer-id | | | | Flow-Removed | 发送流表项被删除到控制器 | | | | Port-status | 端口发生变化 | 包括配置变化，状态变化 | | | Role-status | 隧道角色变化 | | | | Controller-Status | 控制隧道变化，交换机通知其他控制器 | 通过交换机，控制器之间可以知道对端的状态 | | | Flow-monitor | 流变化消息 | | | Symmetric | Hello | 连接建立的握手 | | | | Echo | 探测报文，需要回复 | 心跳，测量延时 | | | Error | 通知另一端出错 | 交换机回复控制器请求失败 | | | Experimenter | 实验特性 | 在加入标准前试验新特性 |

连接管理

OpeFlow的连接包括两种：主连接，次连接。次连接依赖于主连接，主连接断开后，次连接也要断开连接。次连接主要用于优化数据转发消息（Packet-in），比如用udp来实现次连接，从而加快转发速率。按照网络位置，连接也可以分为带内（in-band），带外（out-of-band）。带内连接的报文也需要通过OpenFlow pipeline的处理，因此带内连接交换机需要预先初始化好流表，使得报文可以进来处理。带外连接指的是连接报文所处的网络不是由OpenFlow管理的。

连接URI

交换机通过URI：protocol:name-or-address[:port]来标识一台控制器的隧道。

• 协议：对于主连接，可以为TLS/TCP；对于次连接，其协议可以为TLS/DTLS/TCP/UDP。
• 端口号：可以配置指定也可以使用默认的6653。

控制器通过（Datapath ID,Auxiliary ID）来标识一条连接，主连接的Auxiliary ID为0，

连接建立

控制隧道的建立分为以下三步：

1. 根据指定的协议建立传输层连接，TCP或者TLS。
2. 连接建立之后立马发送Hello报文给对端。收到对端的报文之后，根据报文中携带的OpenFlow版本号信息，选择双方都支持的最高版本进行通信。如果不支持对端的OpenFlow版本，需要给对端发送一个Error Message，并终止连接。
3. 控制器发送Feature消息获取交换机的Datapath-id，用于标识交换机。

连接维护

OpenFlow不处理连接的维护，连接的维护比如心跳，流量管理，拥塞管理应该由下层传输层协议维护。在连接因为网络的问题导致中断的情况下，发起连接的一端需要主动去重连，但是如果是因为收到Error消息导致的主动断开，则不需要重连。在连接状态发生变化的时候（中断或者重新连接上），OpenFlow交换机需要主动上报改连接的状态给其他控制器，使得其他控制器可以据此作出响应。如果所有的连接均中断，那么交换机可以运行在以下两种模式：

• fail secure mode：在这种模式下，唯一的变化是所有发给控制器的报文都将被丢弃，同时当前的流表还是会按照既定的时间老化。

• fail standalone mode：在这种模式下，交换机将变成一个普通交换机，按照传统的方式转发报文，并且可以任意修改流表。一般在Hybrid Switch才有。

  多控制器

  一台交换机可以和多台控制器连接，多台控制器之间可以做备份或者负载。一台控制器挂掉之后，交换机可以连接另外一台控制器，提高网络的高可用性；相应地，控制器可以通过Asynchronous Configuration消息来配置从交换机收什么类型的消息，以达到负载的作用。如果一台交换机连接了多台控制器，那么对于Asynchronous消息，交换机需要发送给每台控制器。对于Controller-to-Switch的消息，则根据控制器隧道分开处理，在哪条隧道收到的消息则回复给那一台控制器。此时对于流表的修改可能存在冲突，但是交换机不处理该冲突情况，由控制器之间相互协商解决。这也体现了SDN的思想，将业务逻辑的复杂性放到控制器处理。对于交换机连接的所有控制器来说，他们之间通过角色选举决定如何由谁控制该交换机。控制器角色分为以下三种：

• Eqal：该角色可以读写交换机的状态，处于该角色的控制器是同等的地位。可以有多个控制器处于该角色。

• Mater：处于该角色的控制器只能有一个（由交换机保证），该角色的控制器也具有读写交换机状态的权限。
• Slave：处于该角色的控制器可以有多个，该角色的控制器只有读权限。

控制器的角色都是由控制器触发的，交换机无权干涉。控制器通过OFPT_ROLE_REQUEST消息告知交换机当前控制器的角色，交换机无条件接受。唯一比较特殊的是：如果控制器设置为Mater，但是当前有一台为Master，那么之前那台主将被交换机切换为备，并且发送一个角色切换的消息给之前的主（一般情况下，是那台主掉线了，另外一台才升主的，所以这种情况下是无法通知到的）。为了防止主备切换过程中的乱序（比如连续切换两次，由于是多条连接，可能存在最后的那个主发的消息提前到达的情况，这个时候就会设置错误），在OFPT_ROLE_REQUEST消息中会带上一个generation_id，表明消息的顺序。generation_id是一个单调递增的整数，在每次主设备变化的时候改变。交换机收到该消息的处理算法如下：

//On switch startup:
int64_t generation_is_defined = false;
//On receiving OFPT_ROLE_REQUEST with role equal to OFPCR_ROLE_MASTER or OFPCR_ROLE_SLAVE and with a given generation_id, say GEN_ID_X:
if (generation_is_defined &&
    distance(GEN_ID_X, cached_generation_id) < 0) {
    //<discard OFPT_ROLE_REQUEST message>;
    //<send an error message with code OFPRRFC_STALE>;
} else {
    cached_generation_id = GEN_ID_X;
    generation_is_defined = true;
    //<process the message normally>;
}
//where distance() is the Wrapping Sequence Number Distance operator defined as following:
distance(a, b) := (int64_t)(a - b)
//I.e. distance() is the unsigned difference between the sequence numbers, interpreted as a two’s complement signed value. This results in a positive distance if a is greater than b (in a circular sense) but less than “half the sequence number space” away from it. It results in a negative distance otherwise.(a < b).

次连接

次连接依赖于主连接，只有主连接存在，次连接才存在。也就是次连接在主连接之后建立，次连接在主连接断开时候端开。对于次连接有如下限制：

• 相同的源IP。
• 相同的目的IP。
• 相同的传输层目的端口。

对于某种类型的连接处理什么消息没有特别的约束，每一条连接都可以处理所有消息，但是一个连接收到的请求必须在这条连接上面回复。下面的处理方式是一种较优的建议：

• 对于控制器：
  • 除Packet-Out的所有消息都在主连接上面发送。
  • 连接维护消息(hello/echo request/features request)在所有的连接上面发送。
  • 和Packet-In对应的消息在其收到的连接上面发送。
  • 对于非Packet-In对应的Packet-Out消息分散到各个次连接上面，但是需要保证同一条流映射到同一条连接。
  • 以上如果对应的次连接不可用，则统一使用主连接。
• 对于交换机：
  • Packet-In通过次连接发送，但是需要保证同一条流在同一条连接上面发送
  • 除Packet-In之外的所有消息在主连接上面发送。

次连接使用不可靠的传输层协议的时候（例如UDP），不支持所有类型的消息。支持的消息类型为OFPT_HELLO, OFPT_ERROR,OFPT_ECHO_REQUEST, OFPT_ECHO_REPLY, OFPT_FEATURES_REQUEST, OFPT_FEATURES_REPLY,OFPT_PACKET_IN, OFPT_PACKET_OUT and OFPT_EXPERIMENTER。

流表管理

流表消息类型

流表的消息一共有5种类型，如下所示：

enum ofp_flow_mod_command {
    OFPFC_ADD = 0, /* New flow. */
    OFPFC_MODIFY = 1, /* Modify all matching flows. */
    OFPFC_MODIFY_STRICT = 2, /* Modify entry strictly matching wildcards and priority. */
    OFPFC_DELETE = 3, /* Delete all matching flows. */
    OFPFC_DELETE_STRICT = 4, /* Delete entry strictly matching wildcards and priority. */
};

• OFPFC_ADD：添加流表项，如果该流表项已经存在，那么旧的流表项将被删除，新的流表项添加进去。
  • 设置OFPFF_CHECK_OVERLAflag：该添加需要检查是否存在overlap的情况，即是否存在一条表项和当前的表项可以同时被命中；如果存在，那么该表项不能被插入，交换机返回一个overlap错误消息。
• OFPFC_MODIFY/OFPFC_MODIFY_STRICT：修改流表项，幂等操作。strict？
  • 存在该流表项，修改之。
  • 不存在该流表项，无变化，不返回错误。
• OFPFC_DELETE/OFPFC_DELETE_STRICT：删除流表项，幂等操作。
  • 存在该流表项，删除。
  • 不存在该流表项，无变化，不返回错误。

流表的删除有以下三种方式：

• 控制器下发的删除指令OFPFC_DELETE。
• 老化时间到期后被交换机删除。

• 交换机主动回收资源，例如表项满的时候回收不重要的表项。

  流表同步机制

  流表的同步机制即交换机上面的流表自同步，被同步的流表的表项的增删改将映射到同步的流表。可以分为两类：单向同步，双向同步。这种机制使得交换机可以根据需要执行多个匹配，同时对应到同一个操作。OpenFlow标准里面没有对这种机制作出规定，里面举了个mac地址的学习转发的例子。一个表（A表）用于学习查找，另一个表（B表）用于根据目的mac转发查找。

• A表解析报文的源MAC地址，查找表项，没有的话通知控制器学习。同时设置表项的老化时间。

• B表解析报文目的MAC地址，查找表项转发报文。A表新增删除表项的时候，B表也同步操作。

组表管理

enum ofp_group_mod_command {
    OFPGC_ADD = 0, /* New group. */
    OFPGC_MODIFY = 1, /* Modify all matching groups. */
    OFPGC_DELETE = 2, /* Delete all matching groups. */
    OFPGC_INSERT_BUCKET = 3,/* Insert action buckets to the already available list of action buckets in a matching group */
/* OFPGC_??? = 4, */ /* Reserved for future use. */
    OFPGC_REMOVE_BUCKET = 5,/* Remove all action buckets or any specific action bucket from matching group */
};

• OFPGC_ADD：添加一个新的组，与流表不同的是，如果当前存在该组表，那么将返回错误
• OFPGC_MODIFY：修改一个组，与流表不同的是，当前如果不存在该组表，那么将返回错误
• OFPGC_DELETE：删除一个组，是一个幂等操作，如果当前不存在则不删除。
• OFPGC_INSERT_BUCKET：插入一个action bucket到指定的group中。插入位置由command_bucket_id指定。有以下几种类型：
  • OFPG_BUCKET_FIRST：插入到首部。
  • OFPG_BUCKET_LAST：插入到尾部。
  • 指定的bucket id：插入到bucket id之后。
• OFPGC_REMOVE_BUCKET：在指定的group中删除一个action bucket，删除的位置与插入类型，由command_bucket_id指定。有以下几种类型：
  • OFPG_BUCKET_FIRST：删除最后一个。
  • OFPG_BUCKET_LAST：删除第一个。
  • OFPG_BUCKET_ALL：删除所有。
  • 指定的bucket id：删除指定位置的bucket。

meter表管理

/* Meter commands */
enum ofp_meter_mod_command {
    OFPMC_ADD = 0, /* New meter. */
    OFPMC_MODIFY = 1, /* Modify specified meter. */
    OFPMC_DELETE = 2, /* Delete specified meter. */
};

• OFPMC_ADD：与组表类似，如果已经存在则返回错误。
• OFPMC_MODIFY：与组表类型，如果不存在则返回错误。
• OFPMC_DELETE：与组表类似，属于幂等操作。

各个表之间对比

• 为什么Flow表和Group/Meter表设计不一致？
  • Group/Meter表由唯一的id标识，而Flow表则没有。
  • Flow表可以由交换机主动删除/新增。因此对于增删改设计成幂等操作，而Group/Meter则完全有控制器管理，和控制器视角不一致时应该告知控制器。连接多台控制器，需要告知控制器？
• 为什么在Group/Meter表中ADD/MODIFY不是幂等，而DELETE是幂等。
  • ADD/MODIFY需要通知控制器，不然后续交换机和控制器的数据就不一致了。
    • ADD：如果不告知控制器
    • MODIFY：由于数据可能不一致。

Bundle消息

Bundle消息类似于一个事务，具有原子性。即将多个OpenFlow消息放在一起执行，同时成功或者同时失败。有以下两个用途：

• 将关联的消息作为一个事务执行，防止由于某些消息执行失败出现中间状态。
• 可以让整个网络里面的所有OpenFlow交换机同时更新状态。

交换机在处理Bundle消息的时候，每收到一个Bundle ADD消息都需要校验是否可以执行成功，如果不能执行成功，那么需要返回错误。虽然前面有校验，但是在执行Commit的时候的还是可能失败，比如执行的时候资源正好不可用，这个时候仍然需要返回错误给控制器。
对于控制器来说，整个Bundle消息必须是一个原子操作，也就是在还是执行commit的时候，控制器不能查询到交换机的中间状态。一种可能的实现是在收到Bundle open的时候，保存当前的一份状态副本，在当前副本上面做校验，之后Commit的时候再在原始环境上面执行。同时控制器可以指定Bundle的执行方式，有以下几种：

• OFPBF_ORDERED：按照顺序执行。
• OFPBF_ATOMIC：原子执行，也就是任何时刻的报文看到的状态是整个Bundle执行前或者执行后的状态，不能是执行过程种的状态。

  Whether OFPBF_ATOMIC is supported would depend on the switch hardware and software architecture. Packets and messages can temporarily be enqueued while changes are applied. As the resulting increase in forwarding / processing latency may be unacceptable, double buffering techniques are often employed.

Bundle调度

1. 控制器发送一个OFPBCT_OPEN_REQUEST消息到交换机，请求开始一个Bundle，消息中包含Bundle id。交换机回复一个OFPBCT_OPEN_REPLY。
2. 控制发送OFPT_BUNDLE_ADD_MESSAGE消息，一个个发送到交换机，根据Bundle id识别属于哪一个Bundle。
3. 控制器发送OFPBCT_CLOSE_REQUEST消息，表示后续不再有Bundle Add消息，交换机回复OFPBCT_CLOSE_REPLY。
4. 控制器发送OFPBCT_COMMIT_REQUEST消息，表示要提交执行，同时会带上一个表示执行的时间。

控制器在发送OFPBCT_COMMIT_REQUEST消息给交换机之后，在交换机执行之前，控制器可以通过发送OFPBCT_DISCARD_REQUEST消息终止该Bundle的执行。

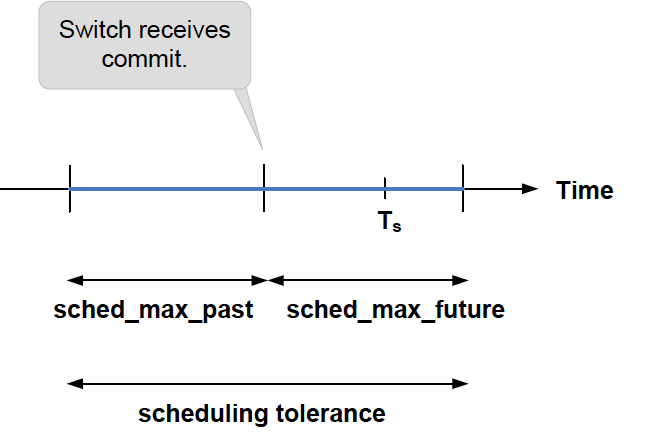

交换机执行Bundle有一个时间容忍度。如下图所示，时间容忍度包括参数sched_max_future和sched_max_past。默认为1S，可以由控制器配置。

时间容忍度对执行的影响如下算法：

#define Tl lower_bound
#define Tu upper_bound
if (Ts > Tu) {
    //Execute the bundle as close as possiable to Ts.
} else if (Ts < Tl) {
    //Abort the bundle,reply error message.
} else {
    //Execute the bundle as soon as possiable.
}
