基带信号与宽带信号

基带信号：表示来自信源的信号，就是直接表达了要传输的信息的信号，比如我们说话的声波，因此基带信号既可以是模拟信号，也可以是数字信号。但是计算机网络中使用的是数字信号。因此将数字信号放到数字信号上去传输，就是基带传输。
宽带信号：将基带信号进行调制后，形成频分复用模拟信号，再传送到模拟信道上传输，就是宽带传输。
把基带信号经过载波调制后，把信号的频率范围搬移到较高的频段上以便再信道中传输（即仅再一段
频率范围内能够通过信道）。这样再长距离的过程中，也不容易发生信号的衰减。
在传输距离较近时，计算机网络采用基带传输方式。
较远时，采用宽带传输方式。

编码

将数据（数字或者模拟）数字信号，就叫做编码。

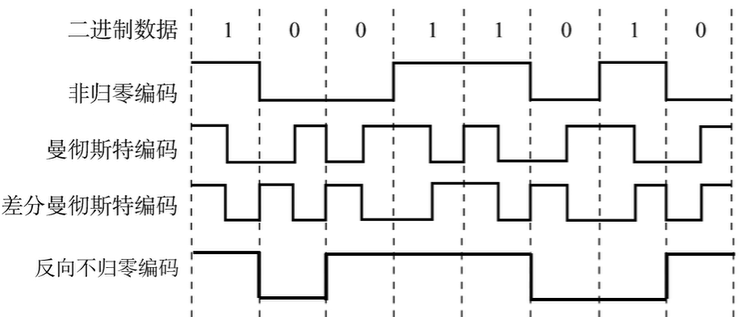

编码方式（数字数据到数字信号）

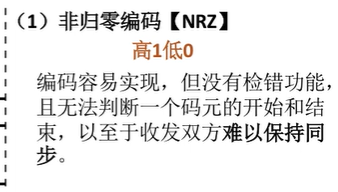

1.非归零编码（NRZ）
同步是指两边知道多长是一个比特，这样可以做到发一个比特收一个比特，不然一根平的信号，无法知道是多少个比特

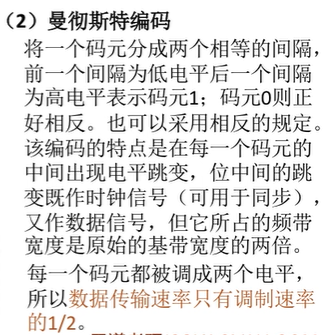

2.曼彻斯特编码
曼彻斯特编码的脉冲变化是非归零编码之类的编码方式的两倍，因此数据传输速率只有调制速率的1/2。

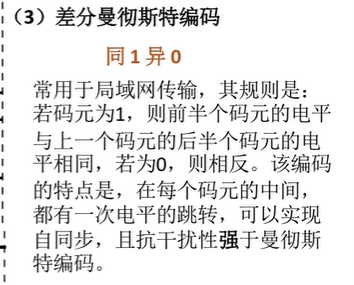

3.差分曼彻斯特编码

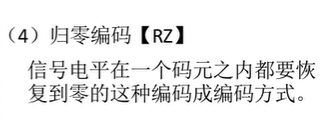

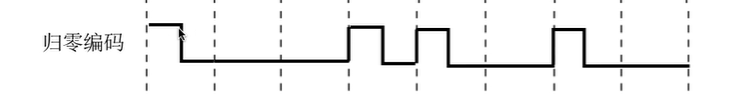

4.归零编码
太多的0会造成信道的浪费。难以分辨连续的0，需要指定时钟周期

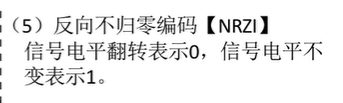

5.反向不归零编码

难以分辨连续的1，需要指定时钟周期

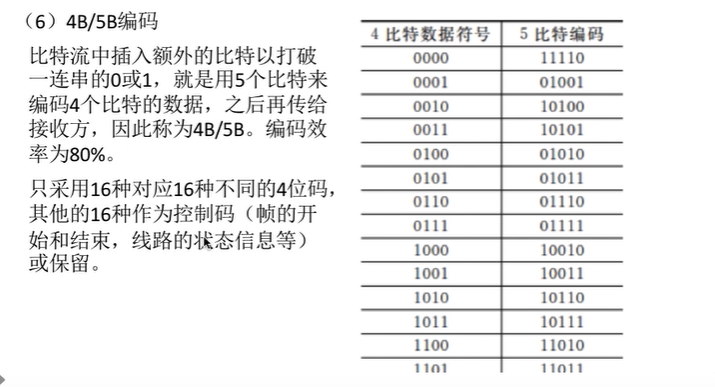

6.4B/5B编码

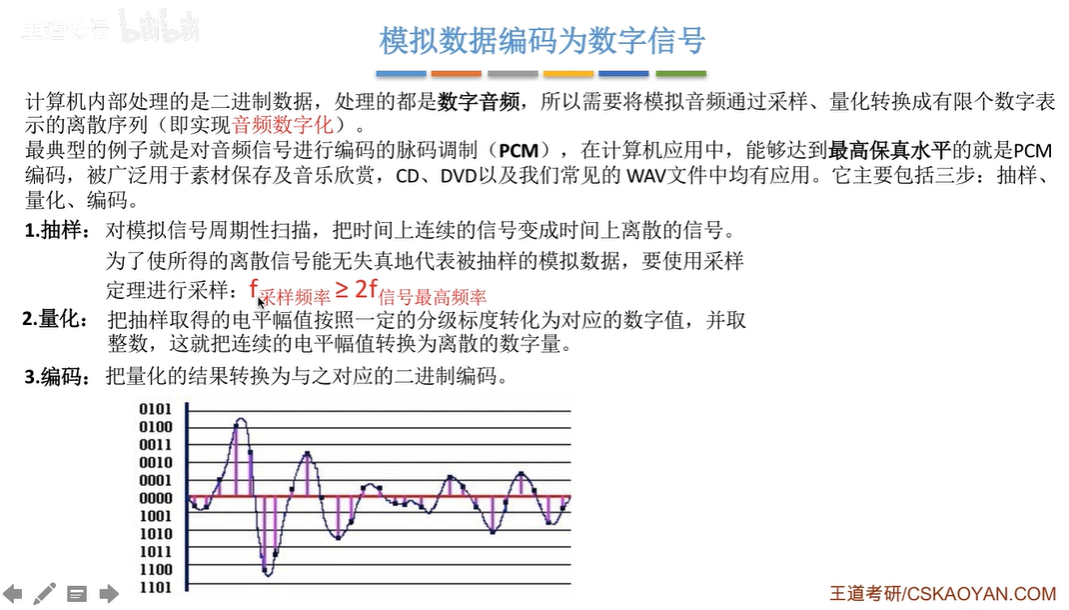

编码方式（模拟数据到数字信号）

PCM脉码调制，音频等

调制（解调）

将数据（数字或者模拟）转化成模拟信号，就叫做调制。
反过来就是解调。

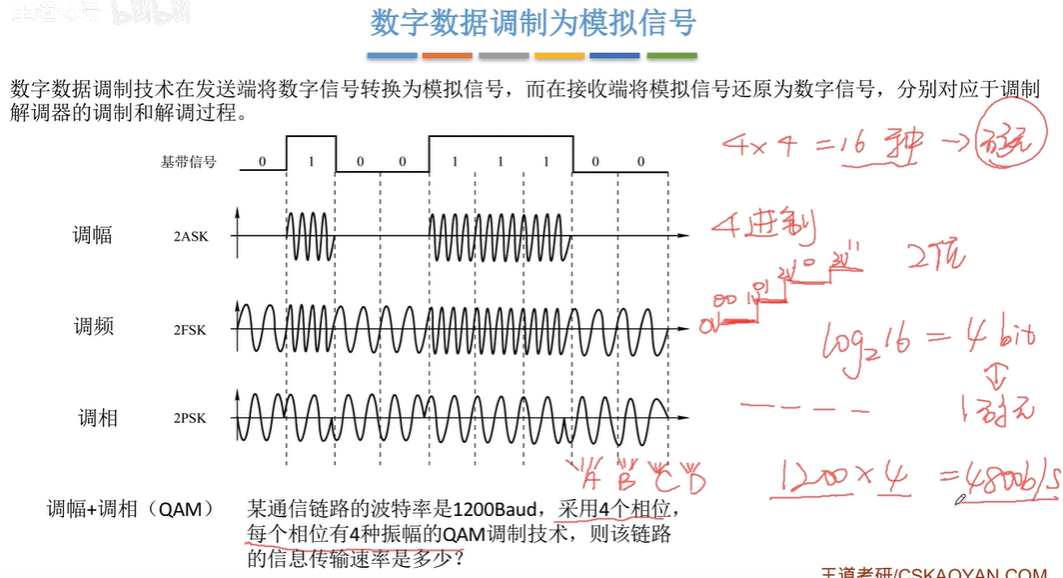

调制方式（数字数据到模拟信号）

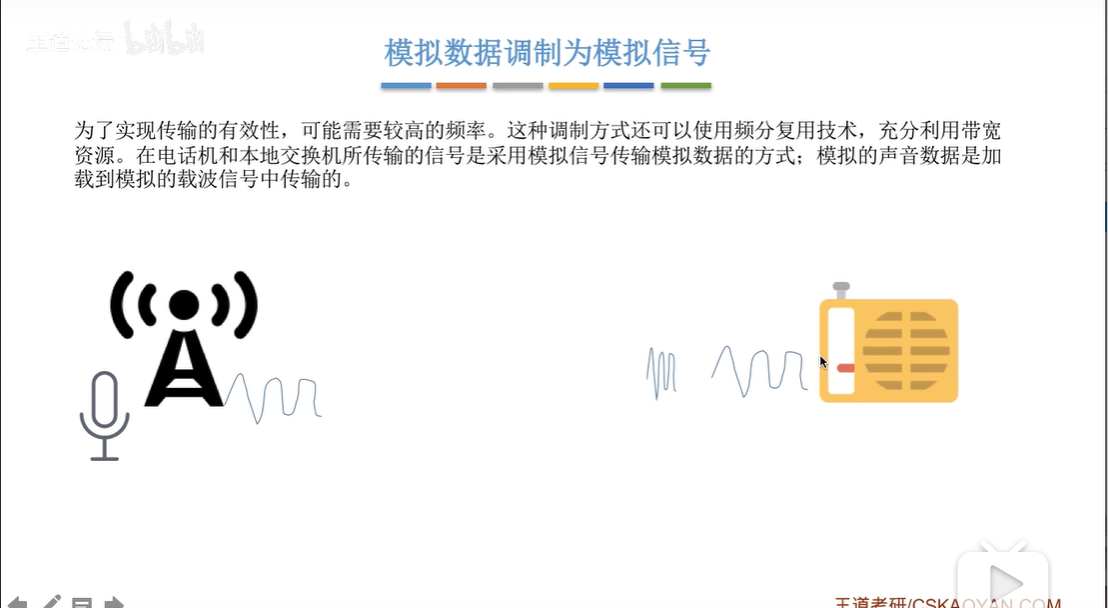

调制方式（模拟数据到模拟信号）
