tcp协议的作用是确保数据的完整性和可靠性，防止丢包。

tcp报文

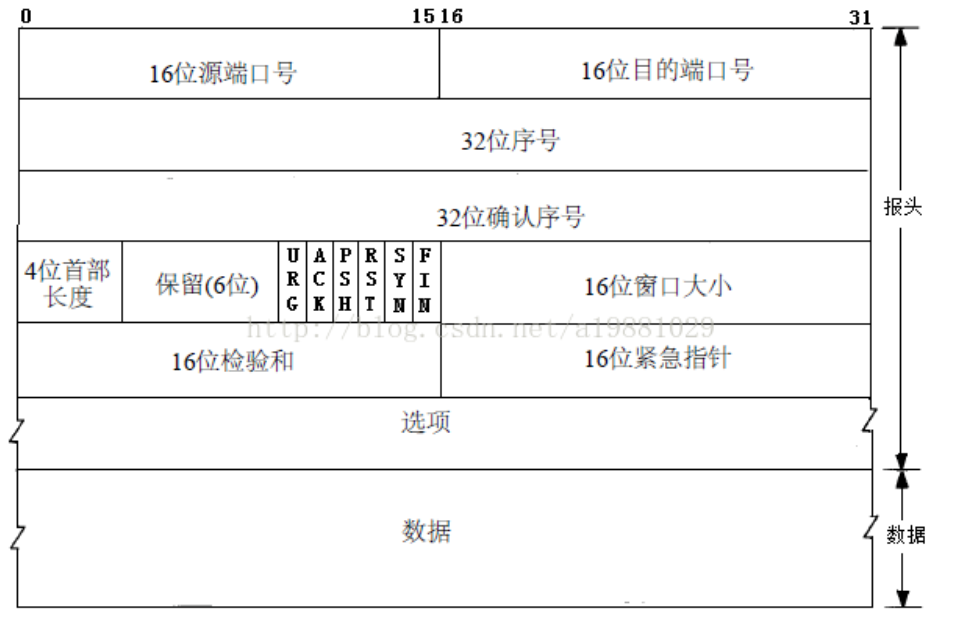

报文结构

  1. 4字节端口号 16位源端口号，16位目的端口号
  2. 4字节序列号，即seq
  3. 4字节ACK确认序列号，即ACK
  4. 4位数据偏移（也叫首部长度），代表了TCP报文头部的长度，即数据从哪里开始，每一位的单位是32位，而4位（1111）转化成10进制为15，即15个32位，即15*4字节，即报文头部长度最多位60字节。

  5. 12位标志位

    • URG紧急标志位 配合紧急指针使用
    • ACK确认标志位
    • PSH推送标志位 即希望对方立刻向上交付，而不是等待这一次的数据全部缓存完再一起交付
    • RST复位标志位 表示tcp连接出现很重大的错误，需要释放再重新进行连接，或者用来拒绝非法报文或打开一个连接
    • SYN同步标志位 SYN=1就表示这是一个连接请求或连接接受报文。

    • FIN结束标志位

      加上上面的数据偏移一共2个字节

  6. 2字节窗口，表示己方期望接收的数据大小，从ACK确认序列开始计算，假如发送的报文中确认序列号为2000，窗口为2000，即期望接收seq为2000-3999的报文，大小在2000以内。

  7. 2字节校验和
  8. 2字节紧急指针，仅在URG=1时才有意义，如果有紧急数据，就会排在这一次发送的数据的前面，紧急指针指出紧急数据在数据中的位置，在紧急数据处理完时，就恢复正常操作顺序
  9. 选项，长度可变，最大为40字节

因此报文头部最长60字节，最短20字节。

Seq（sequence number序列号）

用来标定tcp数据包的顺序，使得资源可以按正确的顺序还原，如果发生丢包，可以知道是哪一个包丢了。
第一个包的seq是随机数（假设第一个是0），因为一个包的大小大概为1400字节左右（先假设是1400字节），那么下一个包的编号就是1400，每一个包中都有两个seq，一个是自己的编号，一个是下一个包的编号，这样就可以按正确的顺序排列包。

ACK（acknowledge确认）与发送速率

由于不同的线路的网络状况不同，因此发送的速率要求就不同，发送速率过快会导致丢包更容易发生，因此tcp协议规定了慢启动机制，一开始发送的较慢，在发送的过程中确认对方的接收状态，然后调整发送的速率。一般一开始发送速率是10个包，每收到两个tcp数据包，接收方就会发回一个确认报文。
ACK确认报文包含两个内容

  1. 期待下一个收到的包的编号
  2. 接收方的接收窗口的容量大小（就是能接收多少个包）

举个例子

  1. 左边发送的包中，随机生成了seq为1的包，大小为100字节，并且期待对方发回一个编号为1的包（ACK）
  2. 对方接收到之后，发回一个编号为1的包，大小为200字节，并且期待收到一个101编号的包（因为上一个大小是100，1+100）
  3. 左边收到右边的包后，发送一个101号的包过去，并且期待收到一个201编号的包（上一个是1，大小为200，1+200）
  4. 对方收到后，发回201编号的包，大小为50，并且期待收到一个151编号的包

可以得到的信息

  1. 因为tcp的发送和接收都是双向的，因此seq、ack的信息也是双向的，通过seq标定己方发送的包，通过ack来标定期待对方发送的包

  2. 接收方每一次收到期待的包，都会更新下一次发送包的ack信息，比如接收方如果现在ack信息为101，表示期待收到101的包，如果发送方发送了101编号的包，并且下一个编号为201，那么接收方的ack信息就会更新成201

    丢包的处理

    接上方，如果接收方收到了101号包，就会更新ack信息为201，如果没有收到101号包，那么下一次发送包的ack信息就还是101号，tcp协议规定，如果连续收到三个相同ack（基于重复累计确认的重传），或者超时了还没有收到任何ack（超时重传），那么就会重新发送ack信息中的包，这就保证了，丢包后数据的重新发送。

    具体过程

    上面列举了最重要的seq和ack的工作原理，来看一下具体的建立的过程。

    建立连接

    三次握手

  3. 第一次握手 客户端（C）向服务端（S）第一次发送连接请求，会发送一个携带连接信息的报文SYN设置为1，随机生成一个seq=x，这个时候C进入SYN-SENT（同步已发送）状态

注意：第一次握手的报文是不携带数据的，因为tcp规定SYN为1的报文不能携带数据。

  1. 第二次握手 S收到C的请求连接的报文后，会返回一个用来确认的报文，这个报文的SYN、ACK标志位都为1（因此也不能携带数据），并且随机生成一个seq=y，ack确认序列为第一次握手的报文的x+1，这时S进入SYN-RCVD（同步已接收）状态

  2. 第三次握手 C收到S的确认报文后进入ESTABLISHED（已建立连接）状态，会再次返回一个确认报文，这个报文的ACK标志位为1，ack确认序列为y+1，这时已经可以携带数据，如果携带数据，那么这个报文的seq为x+1，当然也可以不携带数据，这个时候不会消耗序列号，因此下一个报文的seq为x+1。S收到这个确认报文后也进入ESTABLISHED（已建立连接）状态

    注意：上述行为是tcp规定的，ACK确认报文可以携带数据，也可以不携带数据，不携带数据的时候，就不会消耗序列号。
    为什么需要三次握手？

  3. 为了确认双方的接收、发送数据的功能正常

  4. 为了防止已失效的连接请求报文段突然又传送到了服务端，因而产生错误。例如，第一次建立连接的报文在某个网络节点停滞了，从而S没有收到这个请求连接的报文，也就不会发回确认报文，超过一定时长C会重发请求连接的报文，而第二个报文没有停滞，假如不使用三次握手（即S返回确认报文就建立连接）这时C和S就已经建立连接了。如果在这次连接结束后，第一个请求连接的报文又传到了S，S会认为连接建立，一直等待C的数据，而C认为没有发送过请求报文，不予理睬，会导致S一直等待。而使用三次握手，需要C再次返回确认报文，这样S就不会自认为建立了连接了。

    关闭连接

    四次挥手
    由于tcp是全双工通信的，即每一方都同时具有发送和接收的能力，因此每一方都要告知对方自己已经发送完毕，并且返回确认报文
    假如C先发送完毕

  5. 第一次挥手 C发送一个FIN（finish）标志位为1的报文，seq为x，告诉S我已经发送完了，并进入FIN_WAIT_1（中止等待1）状态

  6. 第二次挥手 S发送一个确认报文，ACK标志位为1，ack确认序列为x+1，seq为y，告诉C我知道你发送完了，并进入CLOSE_WAIT（等待关闭）状态，客户端收到报文，进入FIN_WAIN_2（中止等待2）状态
  7. 第三次挥手 假如现在S也接收完了数据，会发送一个FIN标志位为1的报文，ACK标志位为1，seq为w，ack确认序列为x+1，进入LAST_ACK（最后确认）状态
  8. 第四次握手 C接收到S发来的FIN报文，发送一个确认报文，ACK标志位为1，seq为x+1，ack确认序列为w+1，并且进入TIME_WAIT（时间等待）状态，S接收到这个确认报文，进入CLOSED（已关闭）状态，经过2MSL时间后，C进入CLOSED（已关闭）状态

注意：从 TIME_WAIT 进入 CLOSED 需要经过 2MSL，其中 MSL 就叫做 最长报文段寿命（Maxinum Segment Lifetime），根据 RFC 793 建议该值这是为 2 分钟，也就是说需要经过 4 分钟，才进入 CLOSED 状态。
