本文主要的研究内容
在之前的官方文档Apache NiFi Overview一章我们有看到：对于任何基于组件的系统，涉及依赖的问题时常发生。NiFi通过提供自定义类加载器来解决这个问题，确保每个扩展包都暴露在一组非常有限的依赖中。因此，构建扩展包的时候不必担心它们是否可能与另一个扩展包冲突。这些扩展包的概念称为“NiFi Archives”，在Developer’s Guide中有更详细的讨论。
那么NIFI是怎样为每一个扩展包定义类加载器，以及这些扩展包的加载顺序是如何决定和实现的。在此之前，我们介绍了开发ControllerService的项目结构规范，阅读完本章后，我们也会从源码的角度去了解为什么要准守这样的规范。
源码解读
首先，我们启动的是RunNiFi，而在RunNiFi.lava的main()方法中，又启动了NIFI进程（只摘取了核心代码）：
public static void main(String[] args) throws IOException, InterruptedException {...switch (cmd.toLowerCase()) {case "start":runNiFi.start();break;case "run":runNiFi.start();break;case "stop":runNiFi.stop();break;case "status":exitStatus = runNiFi.status();break;case "restart":runNiFi.stop();runNiFi.start();break;case "dump":runNiFi.dump(dumpFile);break;case "env":runNiFi.env();break;}if (exitStatus != null) {System.exit(exitStatus);}}
runNiFi.start()中（只摘取了核心代码）：
public void start() throws IOException, InterruptedException {...//用于启动系统进程final ProcessBuilder builder = new ProcessBuilder();...//builder 命令 ：cmdfinal String classPath = classPathBuilder.toString();String javaCmd = props.get("java");if (javaCmd == null) {javaCmd = DEFAULT_JAVA_CMD;}if (javaCmd.equals(DEFAULT_JAVA_CMD)) {String javaHome = System.getenv("JAVA_HOME");if (javaHome != null) {String fileExtension = isWindows() ? ".exe" : "";File javaFile = new File(javaHome + File.separatorChar + "bin"+ File.separatorChar + "java" + fileExtension);if (javaFile.exists() && javaFile.canExecute()) {javaCmd = javaFile.getAbsolutePath();}}}...final List<String> cmd = new ArrayList<>();cmd.add(javaCmd);cmd.add("-classpath");cmd.add(classPath);cmd.addAll(javaAdditionalArgs);cmd.add("-Dnifi.properties.file.path=" + nifiPropsFilename);cmd.add("-Dnifi.bootstrap.listen.port=" + listenPort);cmd.add("-Dapp=NiFi");cmd.add("-Dorg.apache.nifi.bootstrap.config.log.dir=" + nifiLogDir);if (!System.getProperty("java.version").startsWith("1.")) {// running on Java 9+, java.xml.bind module must be made availablecmd.add("--add-modules=java.xml.bind");}cmd.add("org.apache.nifi.NiFi");...builder.command(cmd);...//启动NIFIProcess process = builder.start();...}
在NIFI.java中，NIFI的构造方法里
public NiFi(final NiFiProperties properties, ClassLoader rootClassLoader)throws ClassNotFoundException, IOException, NoSuchMethodException, InstantiationException, IllegalAccessException, IllegalArgumentException, InvocationTargetException {...//实例化NarClassLoadersNarClassLoaders narClassLoaders = NarClassLoaders.getInstance();//在NarClassLoaders类中的初始化方法中，对每一个nar包 创建一个类加载器，并有序得放到一个set中(下面的narBundles)narClassLoaders.init(rootClassLoader,properties.getFrameworkWorkingDirectory(), properties.getExtensionsWorkingDirectory());...//final Set<Bundle> narBundles = narClassLoaders.getBundles();...//依据narBundles、上下文类加载器、去加载所有nar包}
然后我们看一下narClassLoaders.getBundles()里面有什么：
public Set<Bundle> getBundles() {
if (initContext == null) {
throw new IllegalStateException("Bundles have not been loaded.");
}
//获取内部静态类InitContext实例化对象的bundles属性(Map)的values(Set)
return new LinkedHashSet<>(initContext.bundles.values());
}
下面，我们重点看一下narClassLoaders.init 方法,在init方法中实例化 了内部静态类InitContext，以及初始化InitContext的属性bundles：
public void init(final ClassLoader rootClassloader,
final File frameworkWorkingDir, final File extensionsWorkingDir) throws IOException, ClassNotFoundException {
...
//InitContext 是NarClassLoaders的内部类，load()方法实例化InitContext时，在load()方法中会初始化InitContext中的属性Map<String, Bundle> bundles
InitContext ic = initContext;
if (ic == null) {
synchronized (this) {
ic = initContext;
if (ic == null) {
initContext = ic = load(rootClassloader, frameworkWorkingDir, extensionsWorkingDir);
}
}
}
...
}
紧接着看load()方法：
/**
* Should be called at most once.
*/
private InitContext load(final ClassLoader rootClassloader,
final File frameworkWorkingDir, final File extensionsWorkingDir)
throws IOException, ClassNotFoundException {
// 找到 所有的nar包，并为他们创建类加载器
final Map<String, Bundle> narDirectoryBundleLookup = new LinkedHashMap<>();
final Map<String, ClassLoader> narCoordinateClassLoaderLookup = new HashMap<>();
final Map<String, Set<BundleCoordinate>> narIdBundleLookup = new HashMap<>();
...
// file.listFile() 获得/lib下所有的nar包
...
//narDetails 存着所有的nar包
//首次遍历 优先为jetty nar包创建类加载器,存到narDirectoryBundleLookup，并从narDetails移除jetty nar
ClassLoader jettyClassLoader = null;
for (final Iterator<BundleDetails> narDetailsIter = narDetails.iterator(); narDetailsIter.hasNext();) {
final BundleDetails narDetail = narDetailsIter.next();
// look for the jetty nar
if (JETTY_NAR_ID.equals(narDetail.getCoordinate().getId())) {
// create the jetty classloader
jettyClassLoader = createNarClassLoader(narDetail.getWorkingDirectory(), rootClassloader);
// remove the jetty nar since its already loaded
narDirectoryBundleLookup.put(narDetail.getWorkingDirectory().getCanonicalPath(), new Bundle(narDetail, jettyClassLoader));
narCoordinateClassLoaderLookup.put(narDetail.getCoordinate().getCoordinate(), jettyClassLoader);
narDetailsIter.remove();
}
// populate bundle lookup
narIdBundleLookup.computeIfAbsent(narDetail.getCoordinate().getId(), id -> new HashSet<>()).add(narDetail.getCoordinate());
}
...
//为剩余的全部nar包创建处理器，使用双重循环达到了按照依赖关系优先为被依赖nar包创建类加载器的目的
int narCount;
do {
//当前外层循环开始时narDetails中的未被创建类处理器的nar包数量
narCount = narDetails.size();
//内层循环，尝试为narDetails中的每一个nar包创建类加载器
for (final Iterator<BundleDetails> narDetailsIter = narDetails.iterator(); narDetailsIter.hasNext();) {
final BundleDetails narDetail = narDetailsIter.next();
//关键！查询当前nar包 是否依赖 与其他 nar包 (在pom.xml中是否depend了其他的nar包)
final BundleCoordinate narDependencyCoordinate = narDetail.getDependencyCoordinate();
//如果没有依赖，那么直接为当前nar包创建类加载器
ClassLoader narClassLoader = null;
if (narDependencyCoordinate == null) {
narClassLoader = createNarClassLoader(narDetail.getWorkingDirectory(), jettyClassLoader);
} else {
//如果有依赖，则执行else中逻辑
final String dependencyCoordinateStr = narDependencyCoordinate.getCoordinate();
//查询当前nar所依赖的nar是否已经被创建了类加载器，如果被依赖的nar的类加载器已经创建了，那么直接为当前nar创建类加载器
if (narCoordinateClassLoaderLookup.containsKey(dependencyCoordinateStr)) {
final ClassLoader narDependencyClassLoader = narCoordinateClassLoaderLookup.get(dependencyCoordinateStr);
narClassLoader = createNarClassLoader(narDetail.getWorkingDirectory(), narDependencyClassLoader);
} else {
//否则，则暂时不为当前nar包创建类加载器，可以简单的理解为延后创建类加载器
//此处代码为处理一些可能遇到的异常
...
}
}
// 如果当前nar的类加载器被创建了，则从narDetails中移除当前nar，并存到narDirectoryBundleLookup、narCoordinateClassLoaderLookup
final ClassLoader bundleClassLoader = narClassLoader;
if (bundleClassLoader != null) {
narDirectoryBundleLookup.put(narDetail.getWorkingDirectory().getCanonicalPath(), new Bundle(narDetail, bundleClassLoader));
narCoordinateClassLoaderLookup.put(narDetail.getCoordinate().getCoordinate(), narClassLoader);
narDetailsIter.remove();
}
}
//循环终止条件：当内层循环没有为nar创建类加载器(正常的是所有的nar的类加载器都被创建完了，narDetails.size()=0，亦或者有其他情况....) narCount == narDetails.size()，循环终止
} while (narCount != narDetails.size());
// see if any nars couldn't be loaded
...
// 实例化InitContext
return new InitContext(frameworkWorkingDir, extensionsWorkingDir, frameworkBundle, new LinkedHashMap<>(narDirectoryBundleLookup));
}
如上，就实现了 NIFI 为每一个nar创建一个类 加载器，并且将这些类加载器 按依赖关系放到一个Set中，之后 按照这个顺序去加载nar ；并且被依赖的nar的类加载器是直接依赖此nar包的父类加载器，这样我们就可以通过依赖nar的形式使用nar里的那些jar了。
nar 依赖举例
NIFI的基于接口编程实现的很漂亮，比如 Controller Service API会单独打一个nar包，而API的Service实现会再打一个nar包，而暴露给Processer 的只有API；
比如 NIFI 源码项目中的nifi-standard-services-api-nar，将一些标准的Controller Service API打到一个nar包中：
...
<artifactId>nifi-standard-services-api-nar</artifactId>
<packaging>nar</packaging>
<properties>
<maven.javadoc.skip>true</maven.javadoc.skip>
<source.skip>true</source.skip>
</properties>
<dependencies>
<dependency>
<groupId>org.apache.nifi</groupId>
<artifactId>nifi-ssl-context-service-api</artifactId>
<scope>compile</scope>
</dependency>
<dependency>
<groupId>org.apache.nifi</groupId>
<artifactId>nifi-distributed-cache-client-service-api</artifactId>
<scope>compile</scope>
</dependency>
...

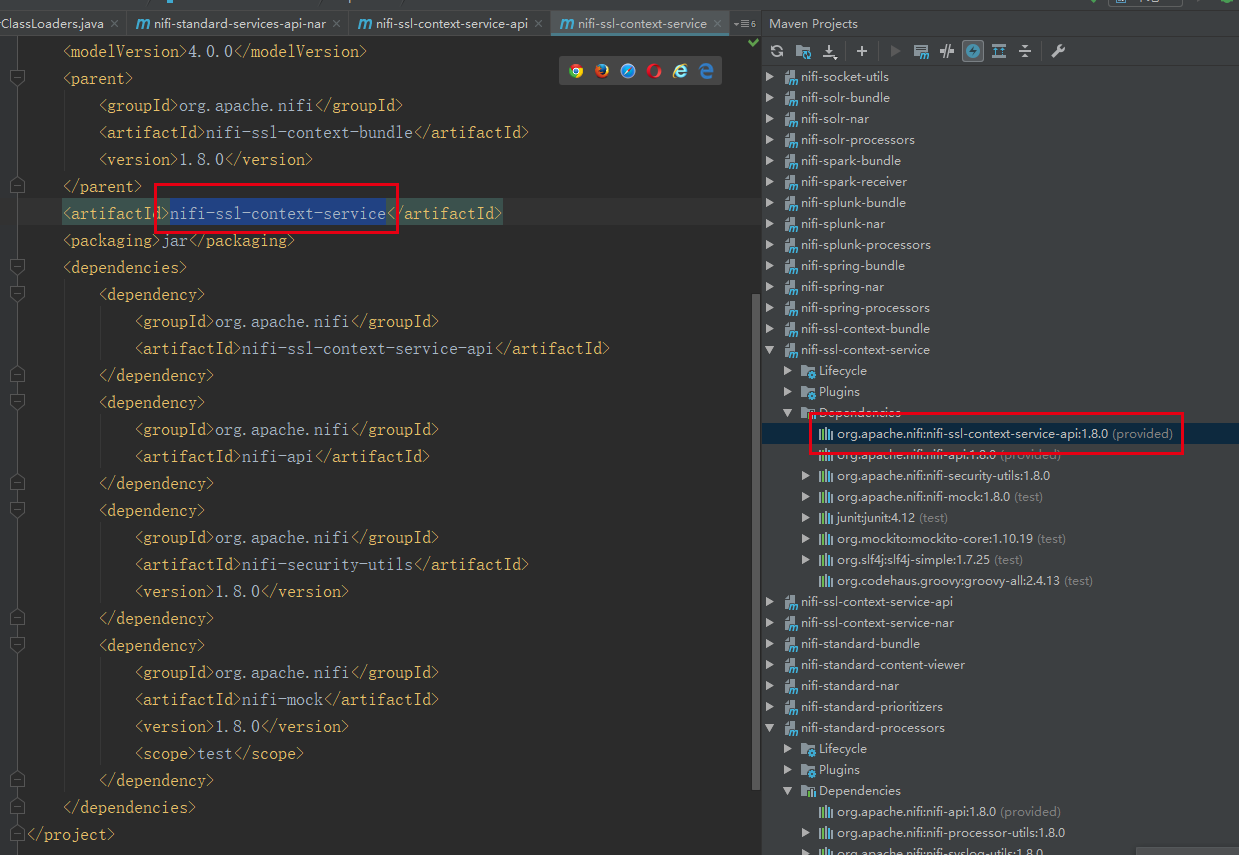

而nifi-ssl-context-service-api中API的实现nifi-ssl-context-service对这个API的jar依赖是provided：

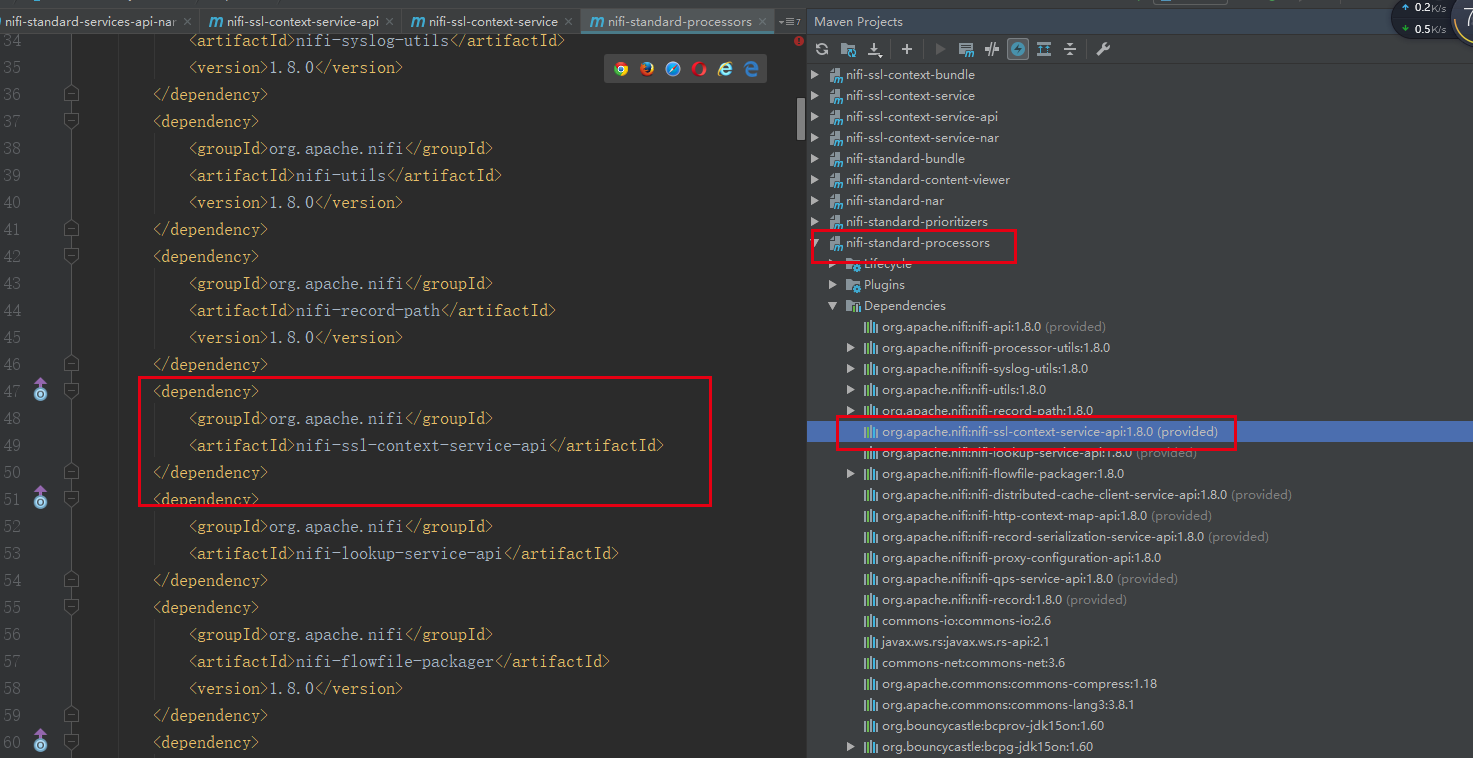

而在nifi-standard-processors中对对这个API的jar依赖也是provided
那么就是说，在加载ifi-ssl-context-service和 nifi-standard-processors之前，nifi-ssl-context-service-api肯定是要先加载完的。
NIFI就使用了nar包的依赖解决了这个问题：

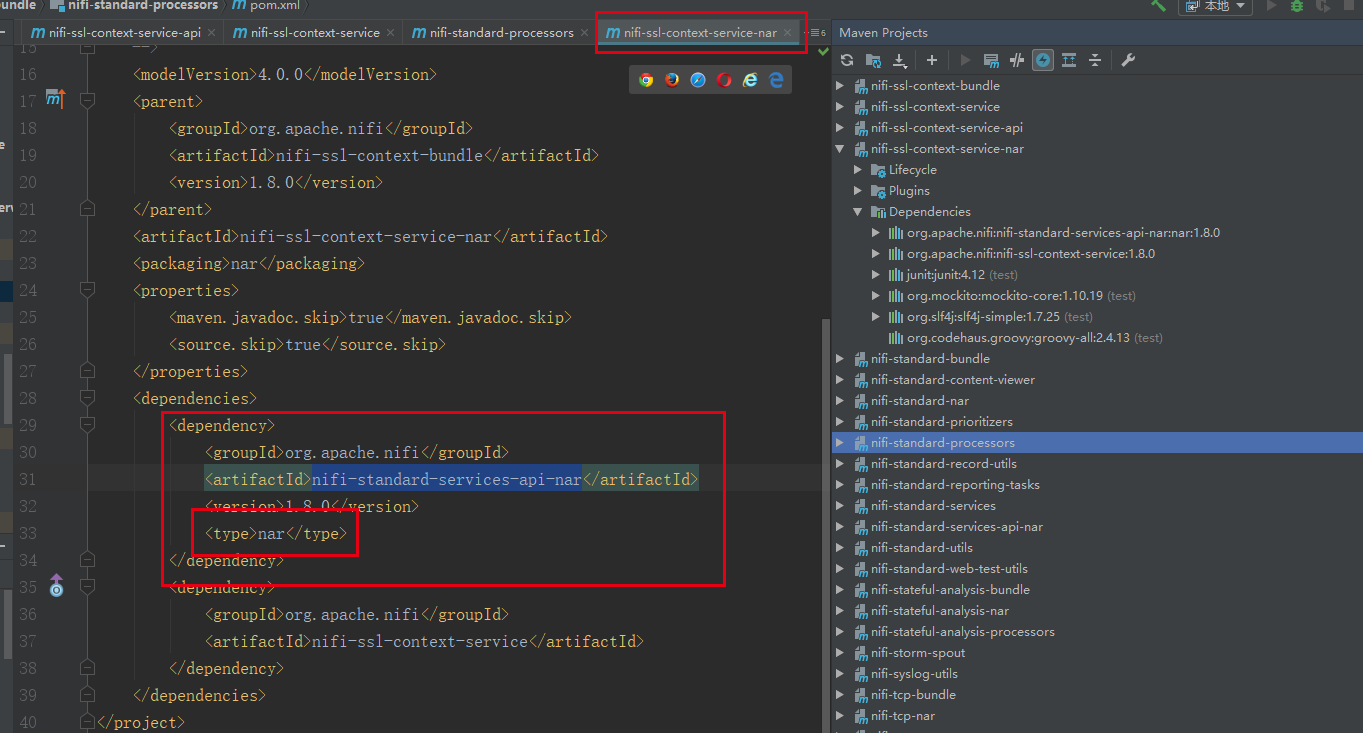

比如在打nifi-ssl-context-service-nar时，依赖了 nifi-standard-services-api-nar：
注意：type = nar并不会将被依赖的nar包打进当前nar包
