图:一种非线性数据结构。图是一组由边连接的节点(或顶点)。任何二元关系都用图来表示。
一个图由 G=(V,E)组成
- V:一组顶点
- E:一组边,连接V中的顶点
术语

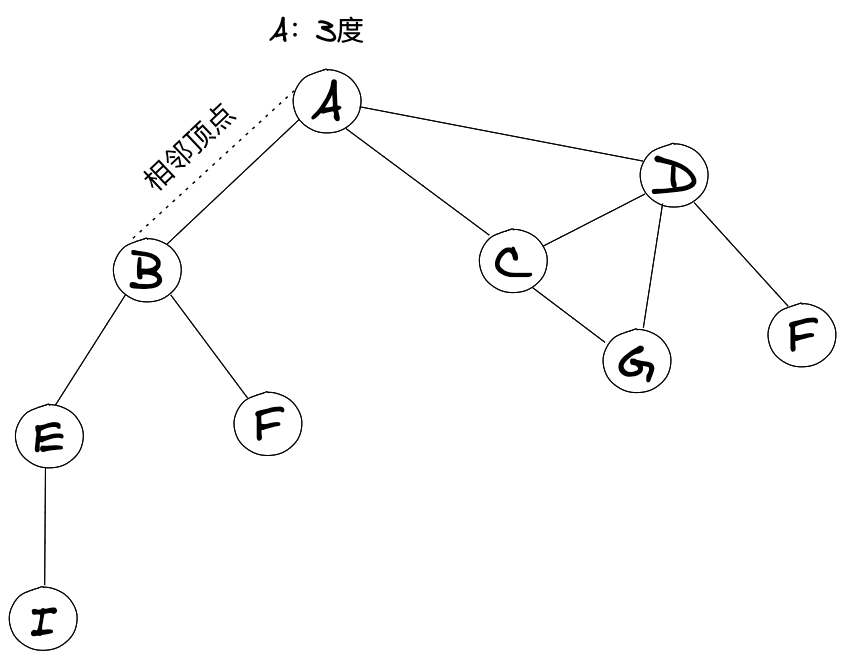

相邻顶点
有一条边连接在一起的顶点称为相邻顶点
。比如A-B,A-C,A-D 都是相邻的。度
一个顶点的度
是其相邻顶点的数量。比如A和其他三个顶点连接,因此A的度是3。路径
路径是顶点V1,V2,……,Vk的一个连续序列,其中Vi和Vi+1是相邻的,根据下图,其中ABEI和ACDG,简单路径要求不包含重复的顶点环
也是一个简单的路径,比如ADCA(最后一个顶点重新回到了A)。如果图中不存在环,则改图没无环的,如果图中每两个顶点间都存在路径,则该图是连同的。有向图和无向图
如果图中每两个顶点间在双向上都存在路径
,则该图是强连通
,例如,C和D是强连通,而A和B不是强连通。
加权 未加权
邻接矩阵

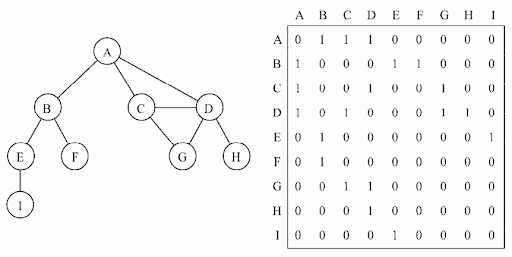

图常见的实现就是 邻接矩阵
,如下图。每个节点都和一个整树相关联,该整数将作为数组的索引。常用一个二维数组来表示顶点之间的连接,如果索引为i的节点和索引为j节点的相邻,则array[i][j] === 1,否则array[i][j] ===0
缺点:不是强连通图(稀疏图)如果使用邻接矩阵来表示,很多矩阵中会有很多0,意味着浪费计算机存储空间来表示根本不可能存在的边。
着给定顶点的相邻顶点,即使只有一个顶点 都需要迭代一整行。
邻接表
使用邻接表的动态数据结构来表示图,玲姐表由每个顶点的相邻顶点列表组成。存在好几种方式来表示这种数据结构,可以使用数组,链表,散列,字典来表示相邻顶点列表。
关联矩阵
关联矩阵中,矩阵的行表示顶点,矩阵的列表示边。使用二维数组来表示两者之间的连接关系,如顶点V是边E的入射点,则array[v][e] === 1 ,否则,array[v][e] ===0。
TODO
