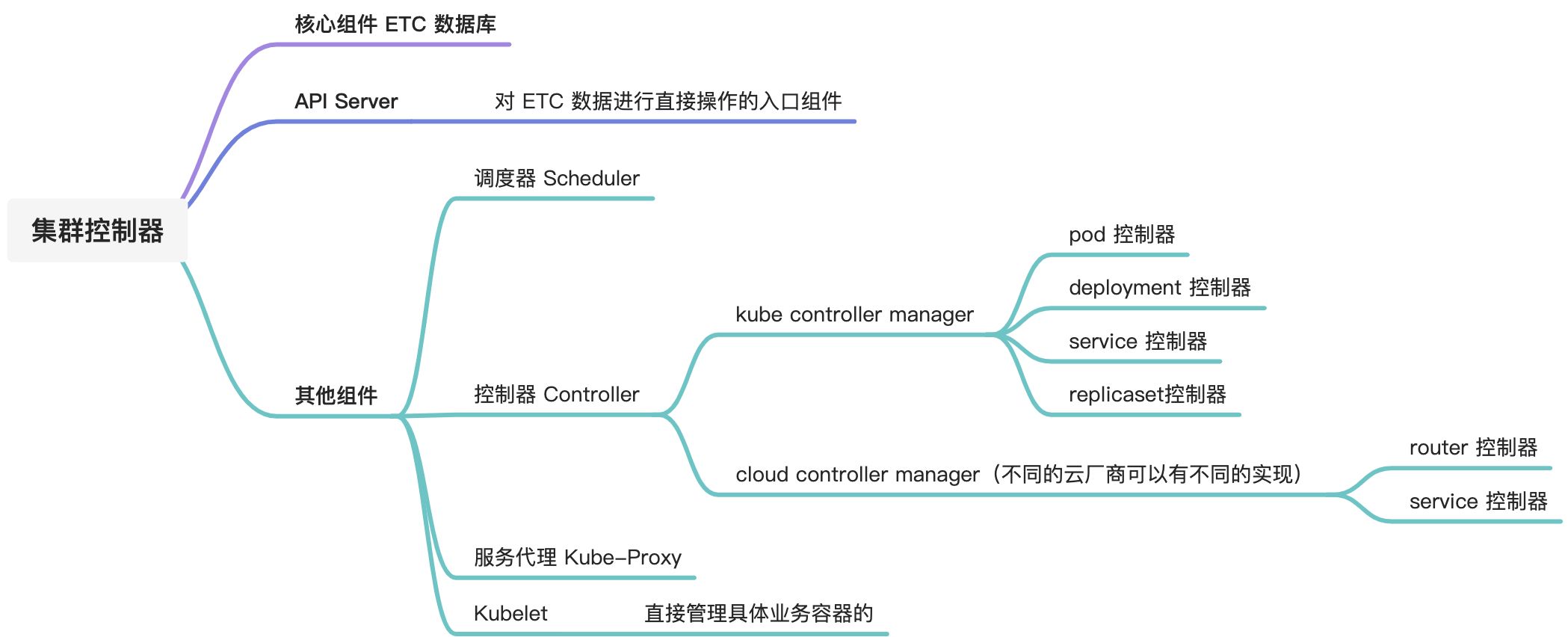

集群控制器

核心组件

01-深入浅出 Kubernetes - 图1

K8S 大图


集群网络详解

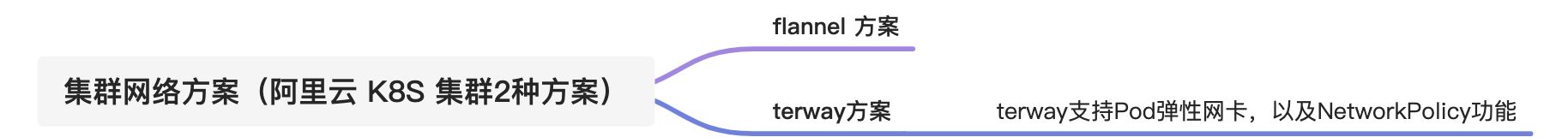

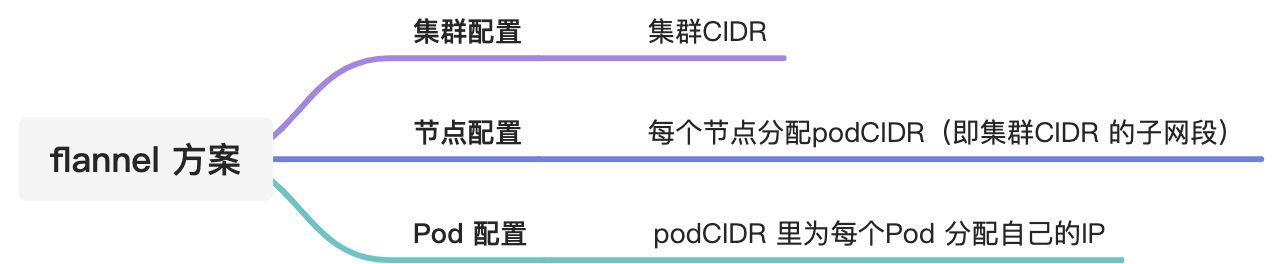

核心方案

01-深入浅出 Kubernetes - 图3

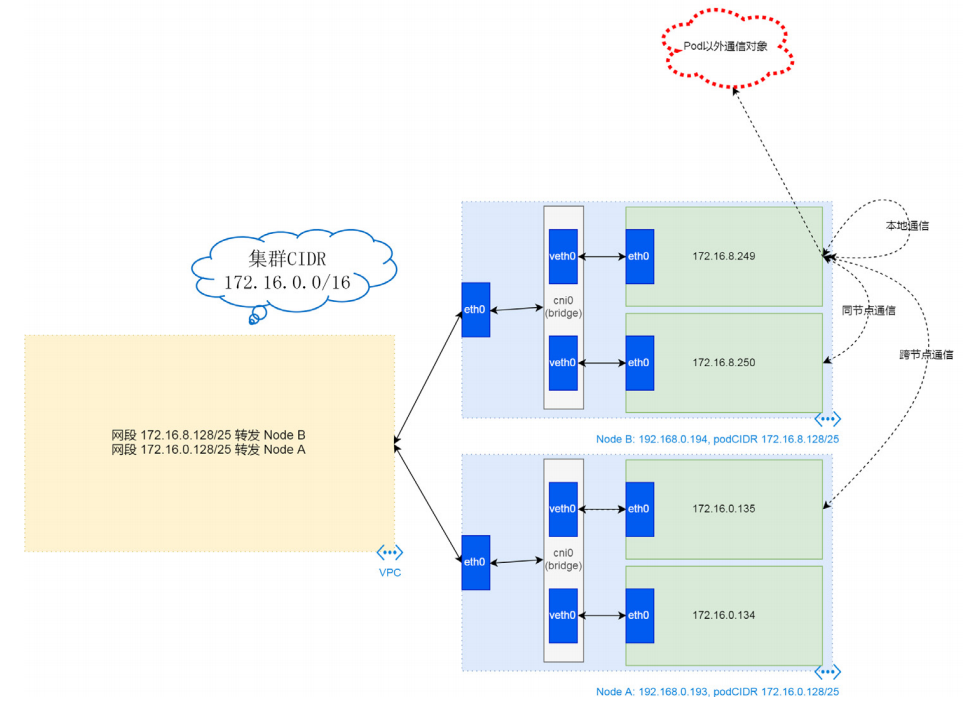

集群网络鸟瞰图（flannel 为例）

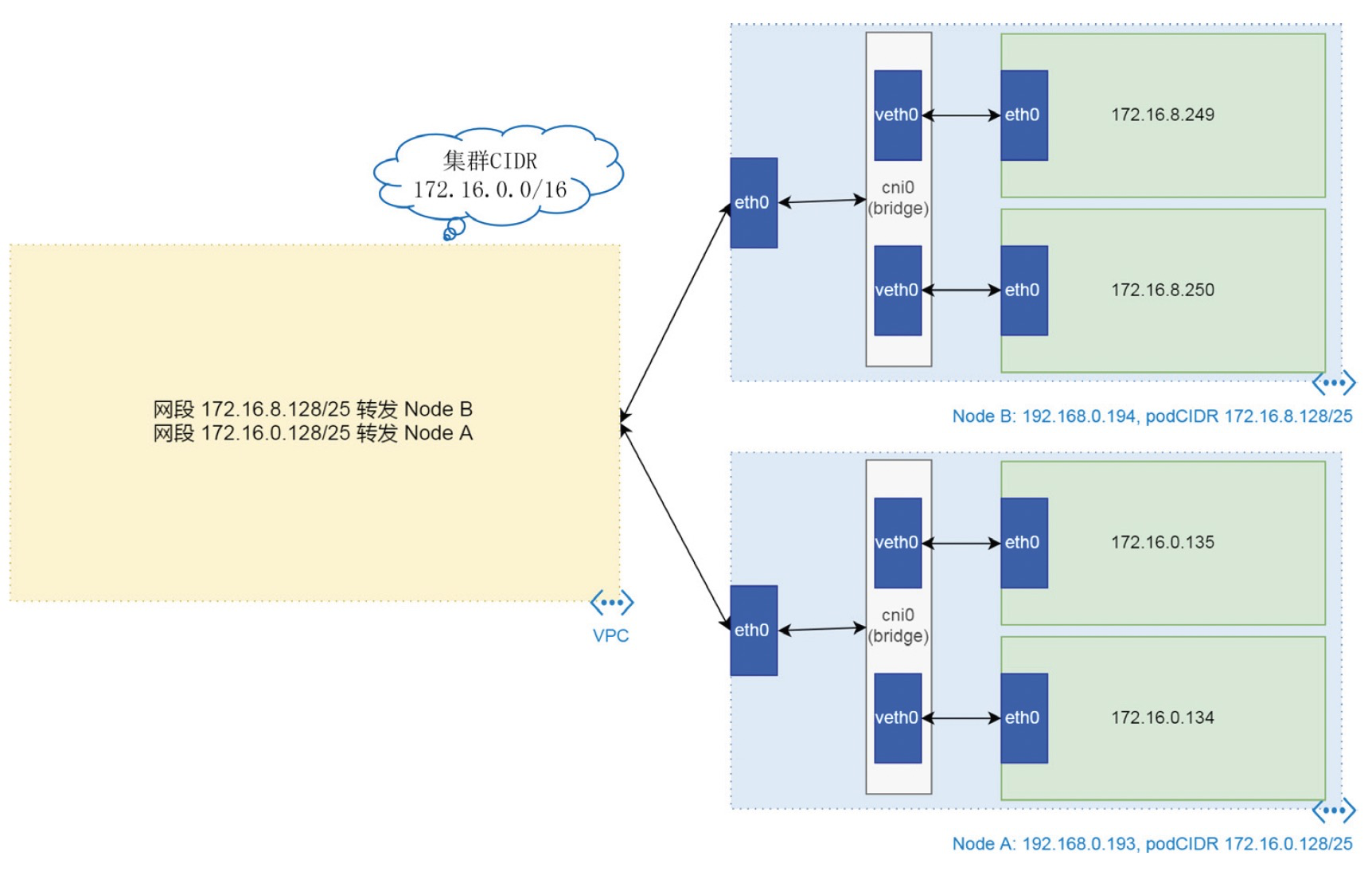

包括集群CIDR，VPC路由表，节点网络，节点的podCIDR，节点上的虚拟网桥cni0，连接Pod和网桥的veth等部分。
01-深入浅出 Kubernetes - 图5

集群网络搭建

初始阶段 —》集群阶段 —》节点阶段 —》Pod阶段

通信

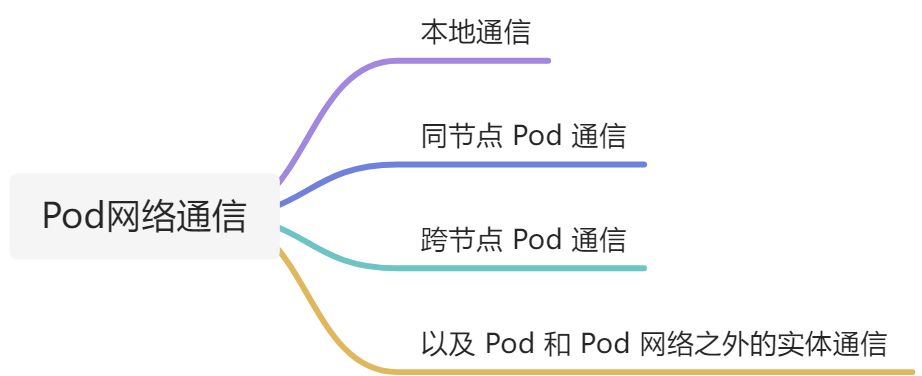

基于以上的网络环境，Pod 可以完成四种通信
01-深入浅出 Kubernetes - 图6

  • 本地通信，说的是 Pod 内部，不同容器之前通信。因为 Pod 内网容器之间共享一个网络协议栈，所以他们之间的通信，可以通过 loopback 设备完成。
  • 同节点 Pod 之间的通信，是 cni0 虚拟网桥内部的通信，这相当于一个二层局域网内部设备通信。
  • 跨节点 Pod 通信略微复杂一点，但也很直观，发送端数据包，通过 cni0 网桥的网关，流转到节点上，然后经过节点 eth0 发送给 VPC 路由。
  • Pod 与非 Pod 网络的实体通信，需要经过节点上 iptables 规则做 snat，而此规则就是 flanneld 依据命令行 —ip-masq 选项做的配置。

如下图

扩缩容

增加节点

kubeadm join …

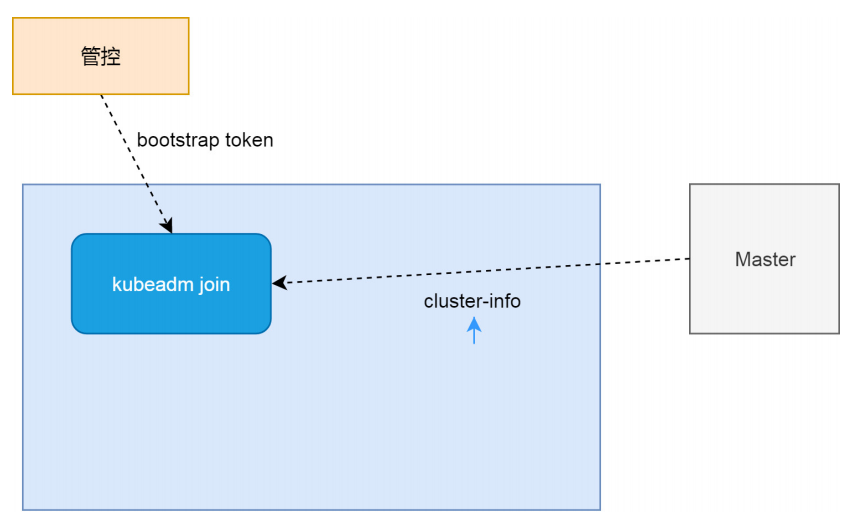

  • 一边，新加节点从管控处获取的 bootstrap token（与 openapi token 不同，此token 是 value 的一部分内容），实际上是管控通过可信的途径从集群 Master 上获取的。新加节点使用这个 bootstrap token 连接 Master，Master 则可通过验证这个bootstrap token 来建立对新加节点的信任。

  • 另一边，新加节点以匿名身份从 Master kube-public 命名空间中获取集群cluster-info，cluster-info 包括集群 CA 证书，和使用集群 bootstrap token 对这个 CA 做的签名。新加节点使用从管控处获取的 bootstrap token，对 CA 生成 b 新的签名，然后将此签名与 cluster-info 内签名做对比，如果两个签名一致，则说明cluster-info 和 bootstrap token 来自同一集群。新加节点因为信任管控，所以建立对 Master 的信任。

    减少节点

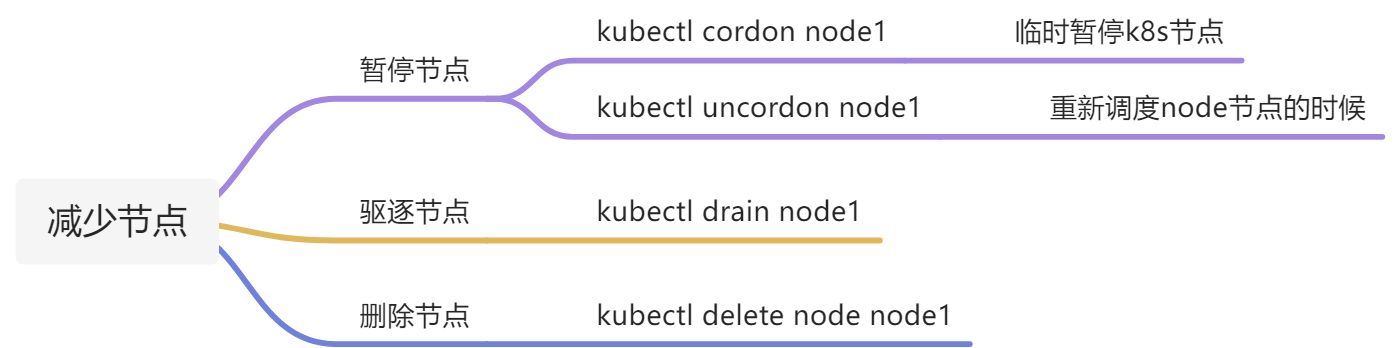

    有时候我们想更新一些服务器，或者维护/更新一些镜像的时候，需要暂定一部分node节点可以通过cordon 实现临时暂停k8s节点。
    https://www.jianshu.com/p/30c17d9a43b5
    01-深入浅出 Kubernetes - 图9

    认证与调度

    入口：apiserver

    CA双向认证

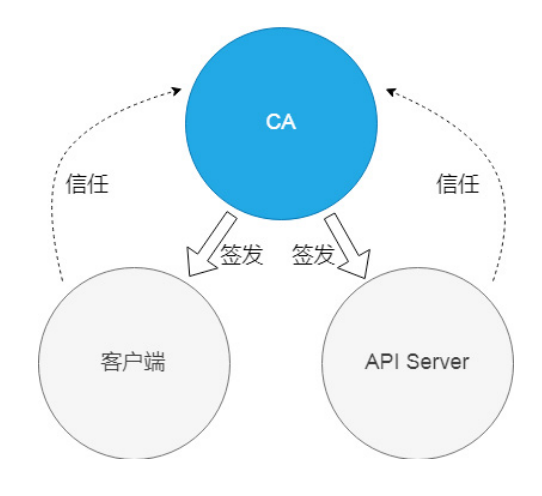

    使用基于 CA 签名的双向数字证书认证来保证客户端与 api server 之间的安全通信。

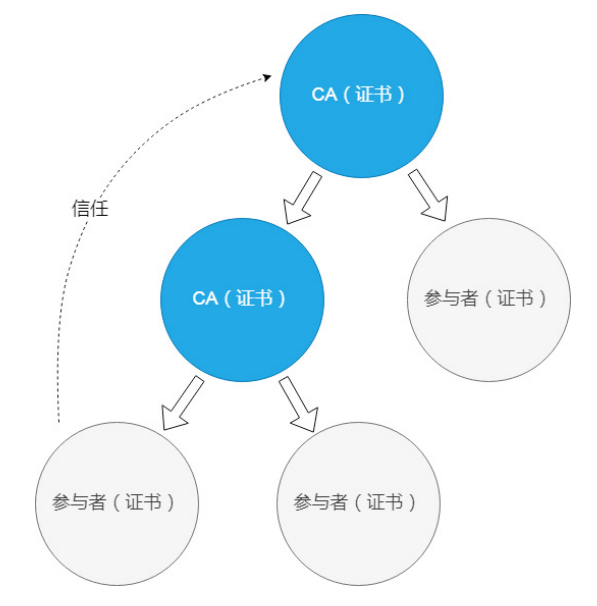

    客户端和 API Server 作为通信的普通参与者，各有一张证书。而这两张证书，都是由 CA 签发，我们简单称它们为集群 CA 和客户端 CA。客户端信任集群 CA，所以它信任拥有集群 CA 签发证书的 API Server；反过来 API Server 需要信任客户端 CA，它才愿意与客户端通信。
    认证过程

  • 首先，客户端证书的签发者 CN 是集群 id c0256a3b8e4b948bb9c21e66b0e1d9a72 即集群CA证书

  • 其次，只有在 API Server 信任客户端 CA 证书的情况下，上边的客户端证书才能通过 API Server 的验证。
  • 再 次，API Server 使 用 的 证 书，这个证书的 CN 是 kube-apiserver， 签 发 者 是 c0256a3b8e4b948bb9c21e66b0e1d9a72，即集群 CA 证书。

  • 最后，客户端需要验证上边这张 API Server 的证书，对比集群 CA 证书和客户端 CA 证书， 发现两张证书完全一样，这符合我们的预期。

    调度

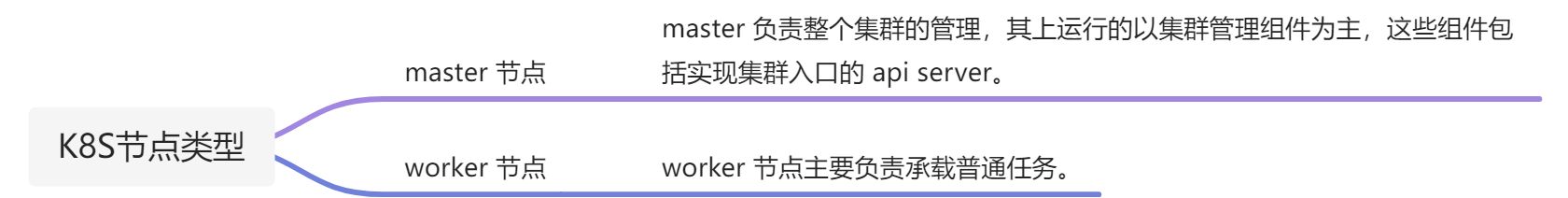

    01-深入浅出 Kubernetes - 图12

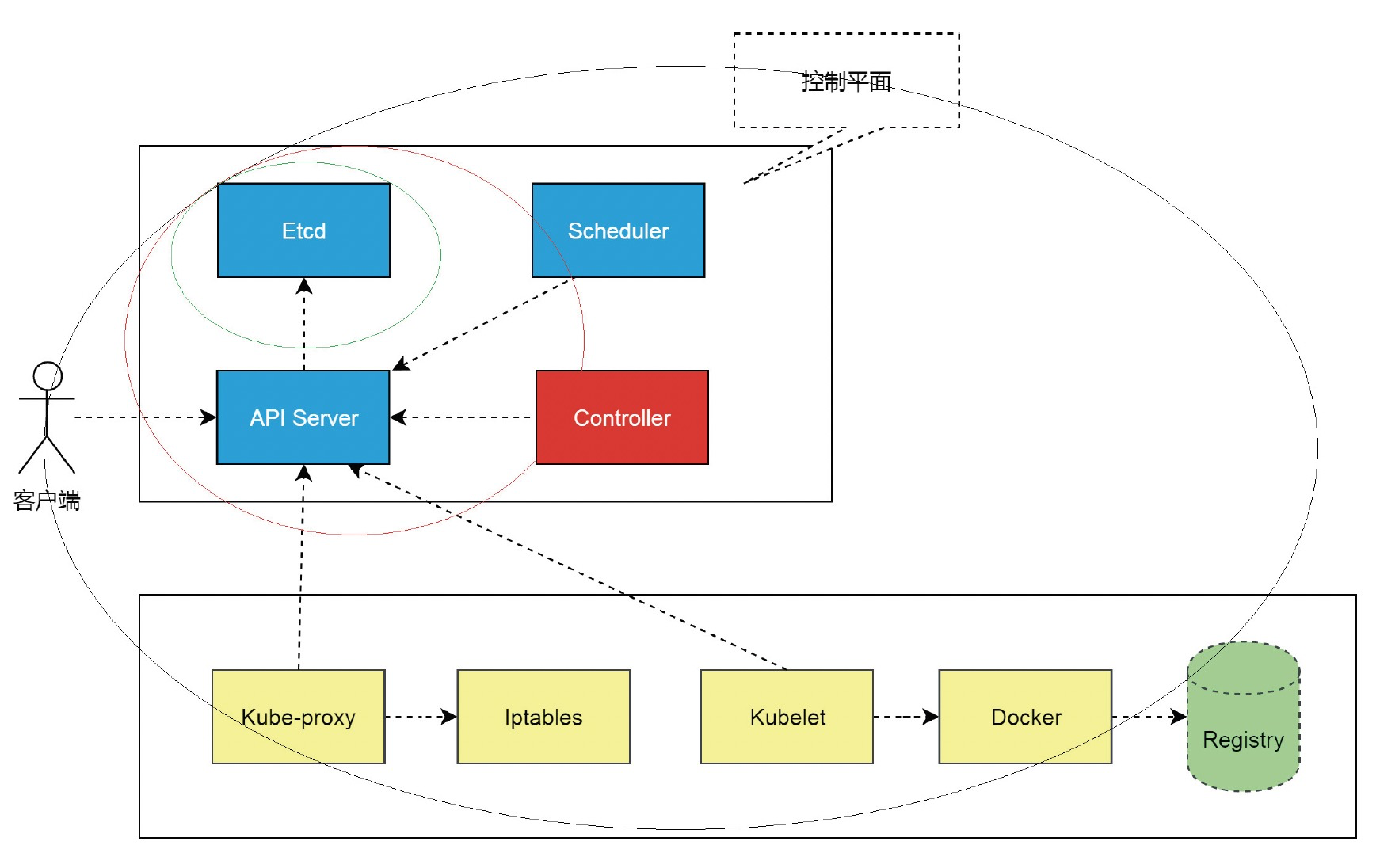

    架构图如下
    既然是多节点的架构，那pod被运行在哪个节点该怎么确定了，这个时候就需要调度算法了，类比linux os中的CPU调度算法。调度算法需要解决的问题，是替 pod 选择一个舒适的“居所”，让 pod 所定义的任务可以在这个节点上顺利地完成。目标就是“择优而居”。算法简单理解两步走

    • 第一步，从所有节点中排除不满足条件的节点，即预选；通过在节点上判断包括资源（CPU、内存等）、端口等是否满足需求。
    • 第二步，给剩余的节点打分，最后得分高者胜出，即优选，对通过了第一步的剩余节点通过相关的规则（剩余CPU、内存，CPU使用/内存使用的比值，以及同一个服务的多个Pod分散在不同节点等）进行打分（会根据各项得分，然后乘以一个权重系数进行最后的综合计算），得分高者胜出，作为目标节点。

      集群服务的三个要点和一种实现

      K8S服务的本质是什么

      本质是：负载均衡

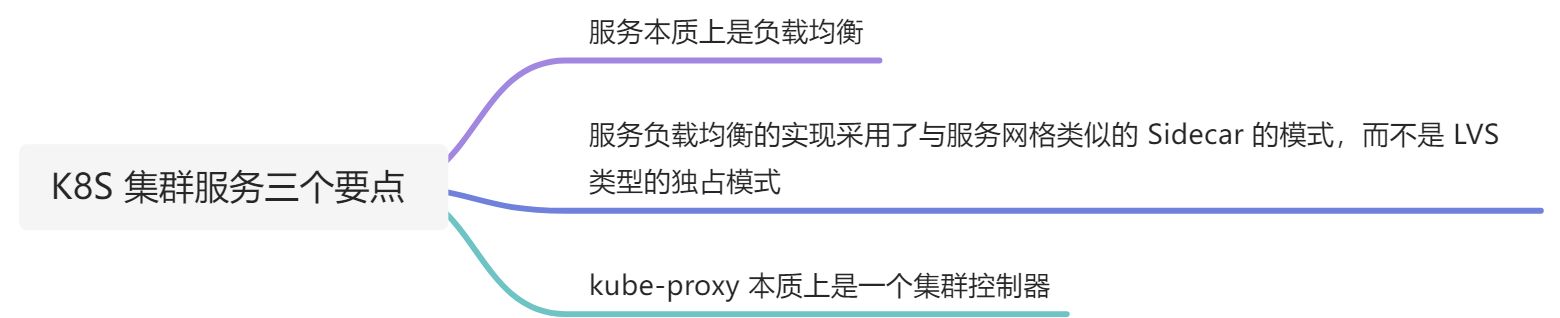

      三个要点

      01-深入浅出 Kubernetes - 图14

      一种实现

      我们思考了过滤器框架的设计，并在此基础上，理解使用 iptables 实现的服务负载均衡的原理。

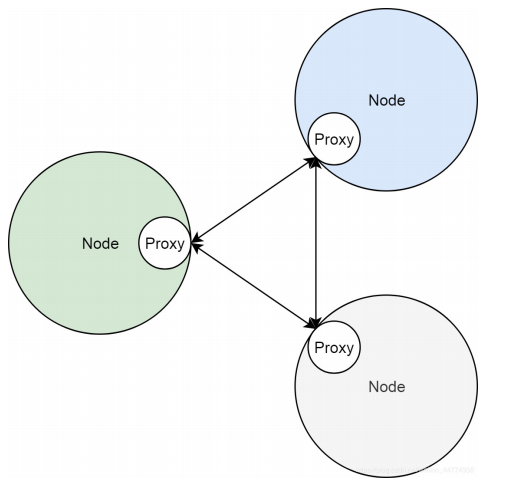

      节点上的反向代理，如下图所示的proxy
      在这里把服务照进反向代理这个现实的，是 K8S 集群的一个控制器，即 kube-proxy。关于 K8S 集群控制器的原理，请参考我另外一篇关于控制器的文章。简单来 说，kube-proxy 作为部署在集群节点上的控制器，它们通过集群 API Server 监听着集群状态变化。当有新的服务被创建的时候，kube-proxy 则会把集群服务的状态、属性，翻译成反向代理的配置。

      Proxy的实现

      基于linux 内核中的 iptables 来实现的。

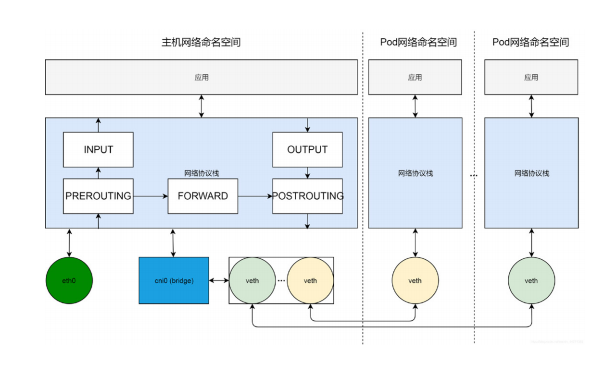

      现在我们看一下 K8S 集群节点的网络全貌。横向来看，节点上的网络环境，被分割成不同的网络命名空间，包括主机网络命名空间和 Pod 网络命名空间；纵向来看，每个网络命名空间包括完整的网络栈，从应用到协议栈，再到网络设备。

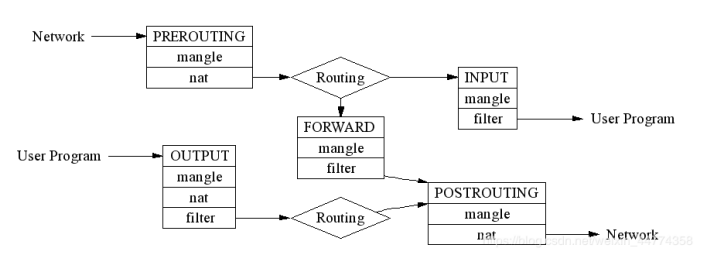

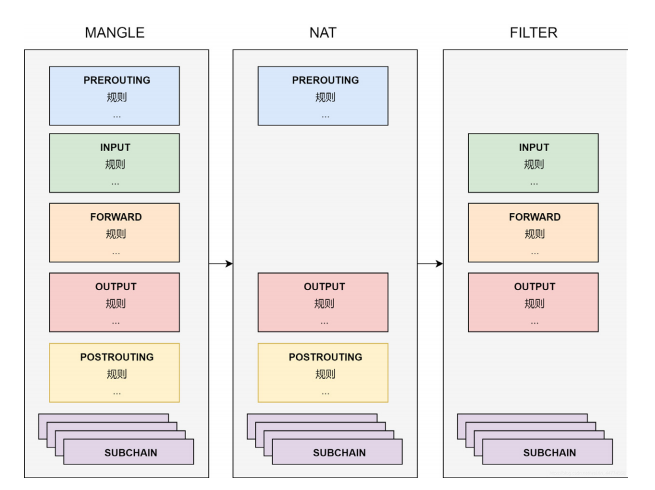

      为了实现管道和过滤功能两者的解耦，netfilter 用了表这个概念。表就是 netfilter 的过滤中心，其核心功能是过滤方式的分类（表），以及每种过滤方式中，过滤规则的组织（链）。

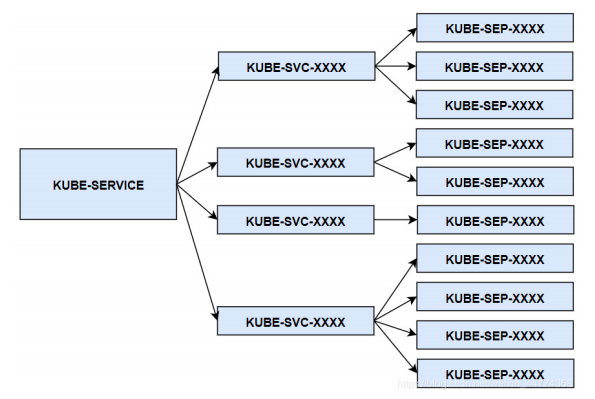

      集群服务的反向代理，实际上就是利用自定义链，模块化地实现了数据包的DNAT 转换。KUBE-SERVICE 是整个反向代理的入口链，其对应所有服务的总入口；KUBE-SVC-XXXX 链是具体某一个服务的入口链，KUBE-SERVICE 链会根据服务 IP，跳转到具体服务的 KUBE-SVC-XXXX 链；而 KUBE-SEP-XXXX 链代表着某一个具体 Pod 的地址和端口，即 endpoint，具体服务链 KUBE-SVC-XXXX 会以一定算法（一般是随机），跳转到 endpoint 链。

      镜像拉取这件小事

      OAuth2.0

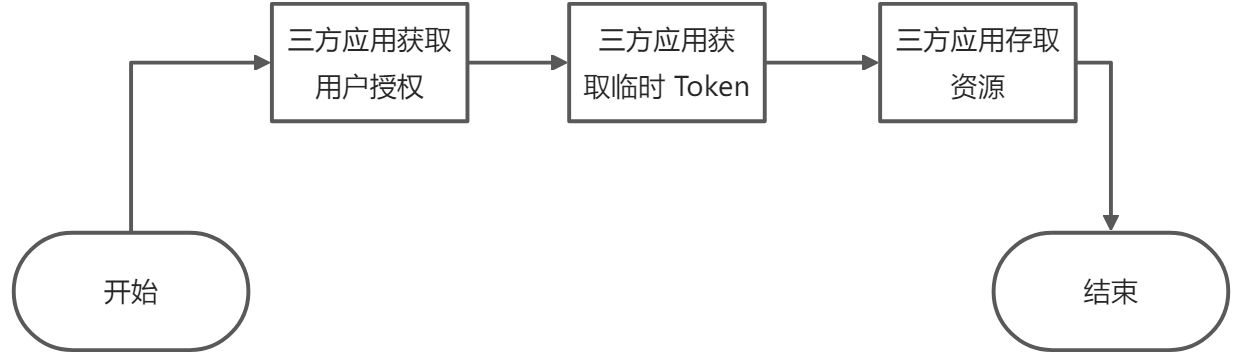

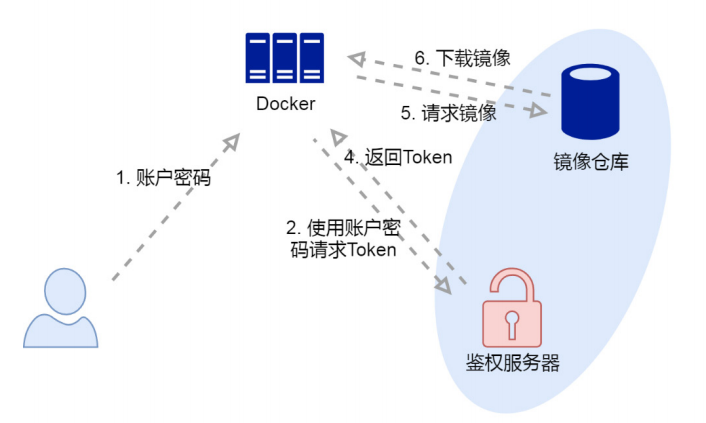

      其主要流程如下

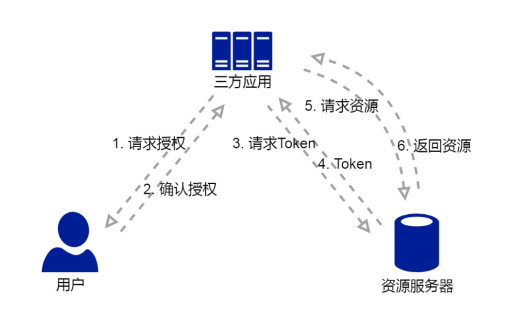

      01-深入浅出 Kubernetes - 图21
      简单来说，这个协议其实就做了两件事情：
      ● 在用户授权的情况下，三方应用获取 token 所表示的临时访问权限；
      ● 然后三方应用使用这个 token 去获取资源。

      Docker 扮演的角色


  • 理解 docker login

    • 第一件事情是跟用户要账户密码。
    • 第二件事情，docker 访问镜像仓库的 https 地址，并通过挑战 v2 接口来确认，接口是否会返回 Docker-Distribution-Api-Version 头字段。
    • 第三件事情，docker 使用用户提供的账户密码，访问 Www-Authenticate 头字段返回的鉴权服务器的地址 Bearer realm。如果这个访问成功，则鉴权服务器会返回 jwt 格式的 token 给 docker，然后 docker 会把账户密码编码并保存在用户目录的 .docker/docker.json 文件里。
      1. [root@localhost addons]# more ~/.docker/config.json
      2. {
      3.    "auths": {
      4.            "docker.sangfor.com": {
      5.                    "auth": "cHJvZHVjdF8yNTczXzY3NjgyNjoyYTE3MDcxZTljNjM3ZDUx"
      6.            }
      7.    },
      8.    "HttpHeaders": {
      9.            "User-Agent": "Docker-Client/19.03.2 (linux)"
      10.    }
      11. }

  • 拉取镜像是怎么回事

镜像一般会包括两部分内容，一个是 manifests 文件，这个文件定义了镜像的元数据，另一个是镜像层，是实际的镜像分层文件。拉取 manifests 文件，基本上也会做三件事情：

  • 首先，docker 直接访问镜像 manifests 的地址，以便获取 Www-Authenticate 头字段。这个字段包括鉴权服务器的地址 Bearer realm，镜像服务地址 service，以及定义了镜像和操作的 scope。
  • 接着，docker 访问上边拿到的 Bearer realm 地址来鉴权，以及在鉴权之后获取一个临时的token。这对应协议大图使用账户密码获取临时 token 这一步，使用的账户密码直接读取自 docker.json 文件。
  • 最 后， 使 用 上 边 的 token， 以 Authorization 头 字 段 的 方 式， 来 下 载 manifests 文件。这对应的是协议大图下载镜像这一步。当然因为镜像还有分层文件，所以实际 docker 还会用这个临时 token 多次下载文件才能完成镜像下载。

    K8S实现私有镜像获取

    常规方式

    K8s 集群一般会管理多个节点，每个节点都有自己的 docker 环境。如果让用 户分别到集群节点上登录镜像仓库，这显然是很不方便的。为了解决这个问题，K8s 实现了自动拉取镜像的功能。这个功能的核心，是把 docker.json 内容编码，并以 Secret 的方式作为 Pod 定义的一部分传给 Kubelet。
    具体来说，步骤如下：

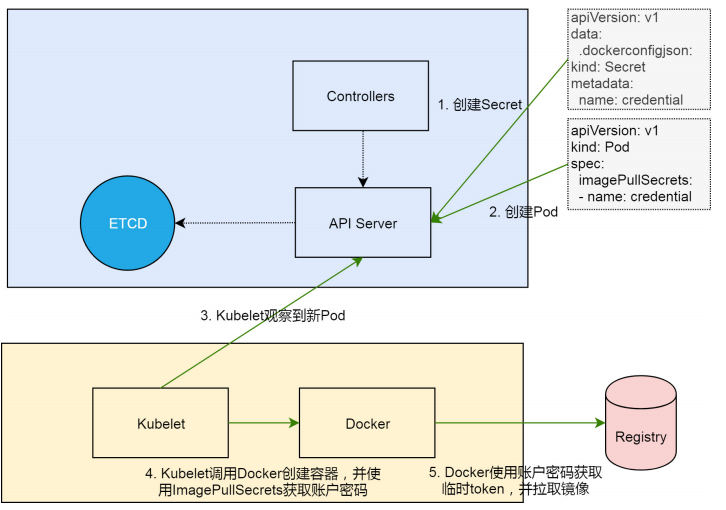

    1. 创 建 secret。 这 个 secret 的 .dockerconfigjson 数 据 项 包 括 了 一 份 base64 编码的 docker.json 文件；
    2. 创建 pod，且 pod 编排中 imagePullSecrets 指向第一步创建的 secret；
    3. Kubelet 作为集群控制器，监控着集群的变化。当它发现新的 pod 被创建，就会通过 API Server 获取 pod 的定义，这包括 imagePullSecrets 引用的 secret；
    4. Kubelet 调用 docker 创建容器且把 .dockerconfigjson 传给 docker；
    5. 最后 docker 使用解码出来的账户密码拉取镜像，这和上一节的方法一致。

    进阶方式

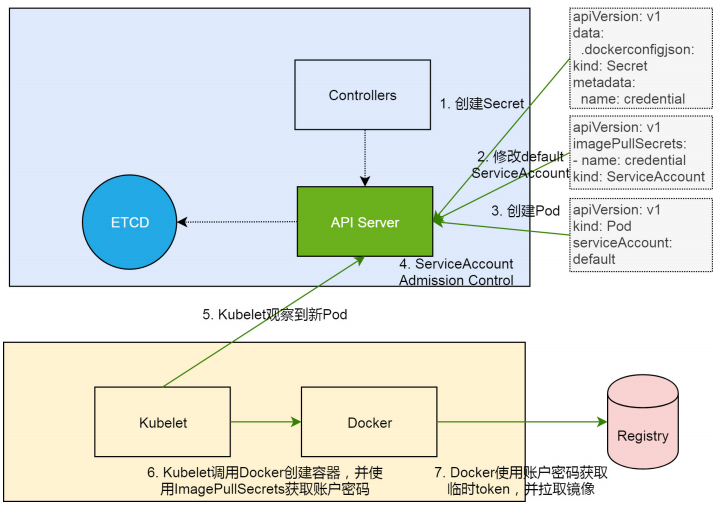

    上边的功能，一定程度上解决了集群节点登录镜像仓库不方便的问题。但是我们在创建 Pod 的时候，仍然需要给 Pod 指定 imagePullSecrets。K8s 通过变更准入控制（Mutating Admission Control）进一步优化了上边的基本功能。
    进一步优化的内容如下：
    1. 在 第 一 步 创 建 secret 之 后， 添 加 default service account 对 imagePullSecrets 的引用；
    2. Pod 默认使用 default service account，而 service account 变更准入控制器会在 default service account 引用 imagePullSecrets 的情况下，添加 imagePullSecrets 配置到 pod 的编排里。

实践篇

集群节点NotReady问题排查（1/2）

二分之一活的微服务（Istio、pilot问题排查）

CA证书过期（Istio中Cidatel不能重启）
