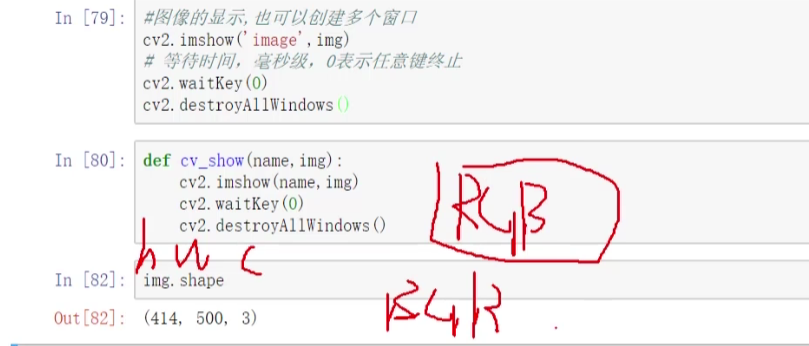

图像显示 imshow

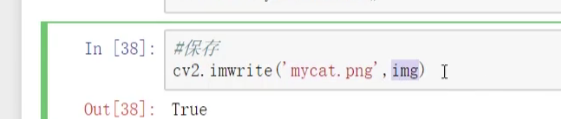

图像保存 imwrite

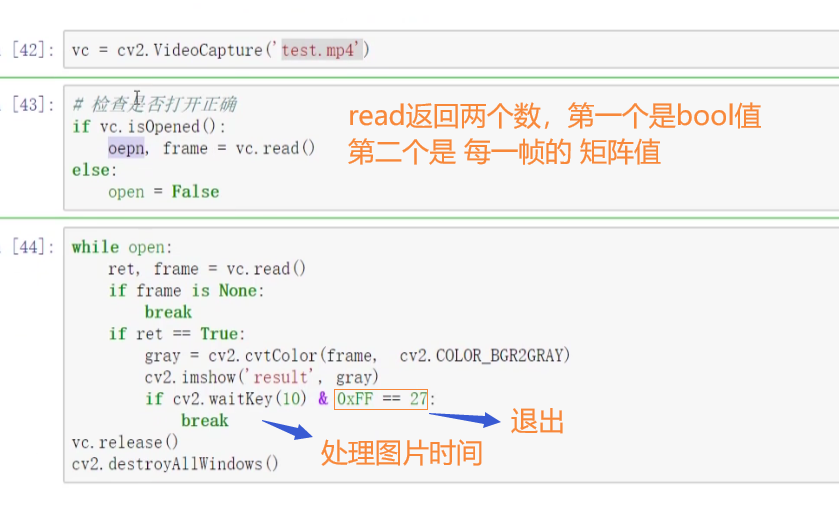

视频处理 VideoCapture


  1. vc.release()  #释放硬件资源

截取部分图像数据

  1. img = cv2.imread("图片")
  2. xx = img[0:200,0:200]
  3. cv_show("xx",xx)

颜色通道提取 split

  1. b,g,r = cv2.split(img)  #bgr三通道的矩阵数组
  3. 中间一系列的对图像操作，在把三通道写回去
  4. img = cv2.merge(b,g,r)
  6. python CV2中shape和resize返回值和参数的区别
  8. 1、在一副图像中使用shape得到一个3个类别的列表
  9. shape[0] =图像的高
  10. shape[1] =图像的宽
  11. shape[2] = 图像的图像通道数量
  13. 2、在对一幅图像进行缩放时
  14. resize(img, (w, h）)中w表示宽度，h表示高度，正好与shape[0]和shape[1]相反
  16. 3、如果在resize中要对图像等比例放大或者缩小，注意制定的宽和高需要转换为整数

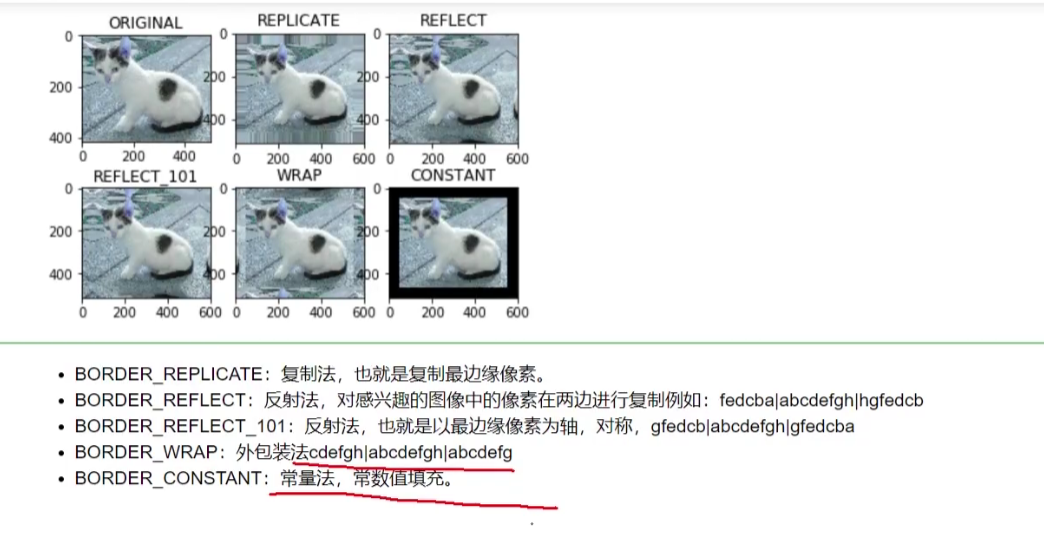

边界填充


对于subplot函数的理解 看连接 https://www.cnblogs.com/lyxblogs/p/13259753.html

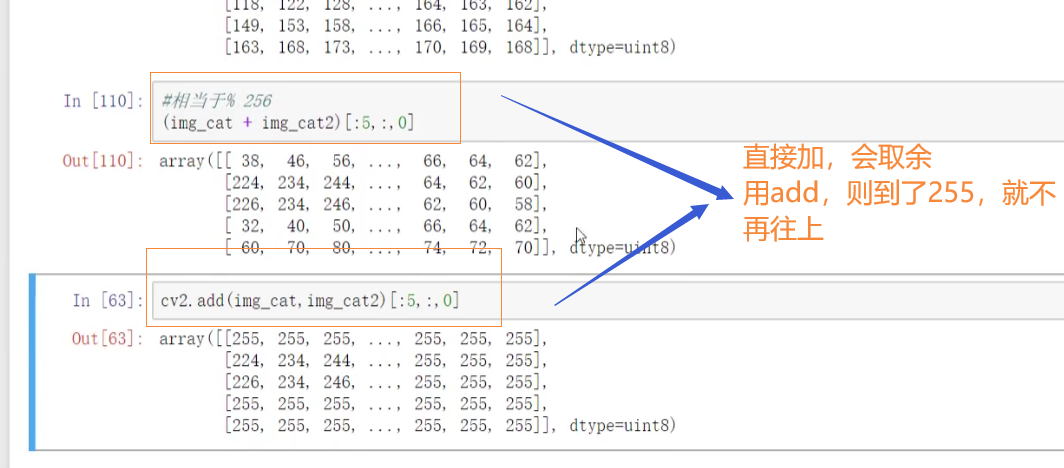

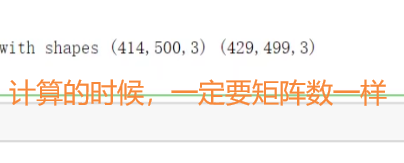

图像计算

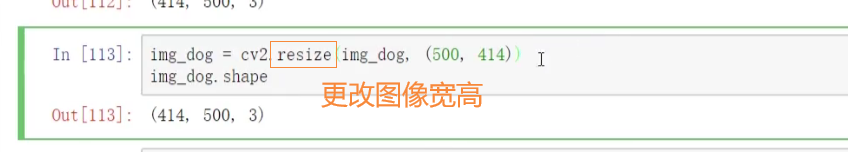

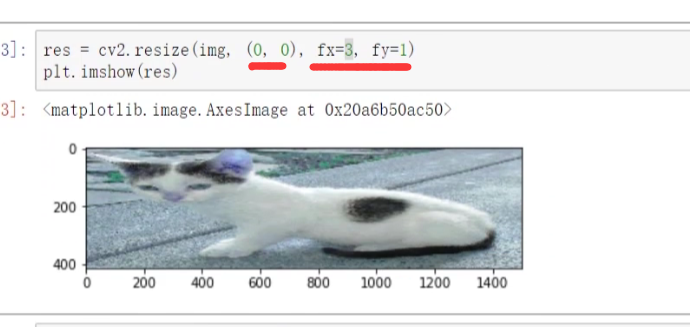

resize

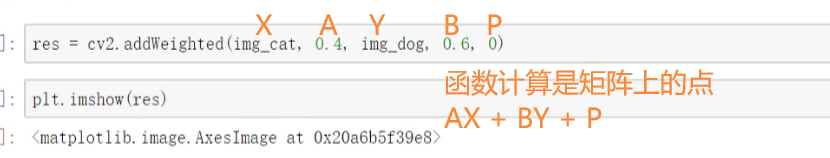

图像融合 addWeighted

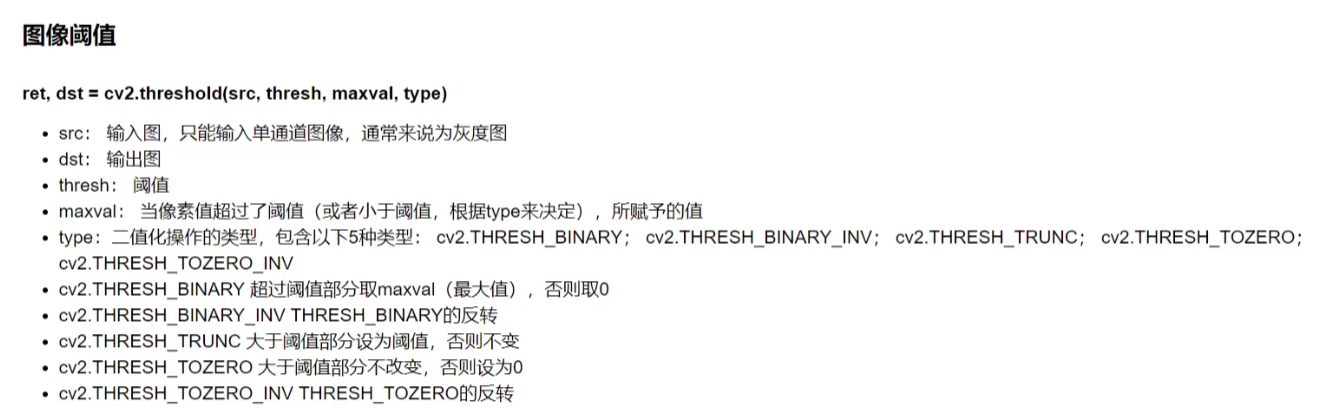

图像阈值 threshold

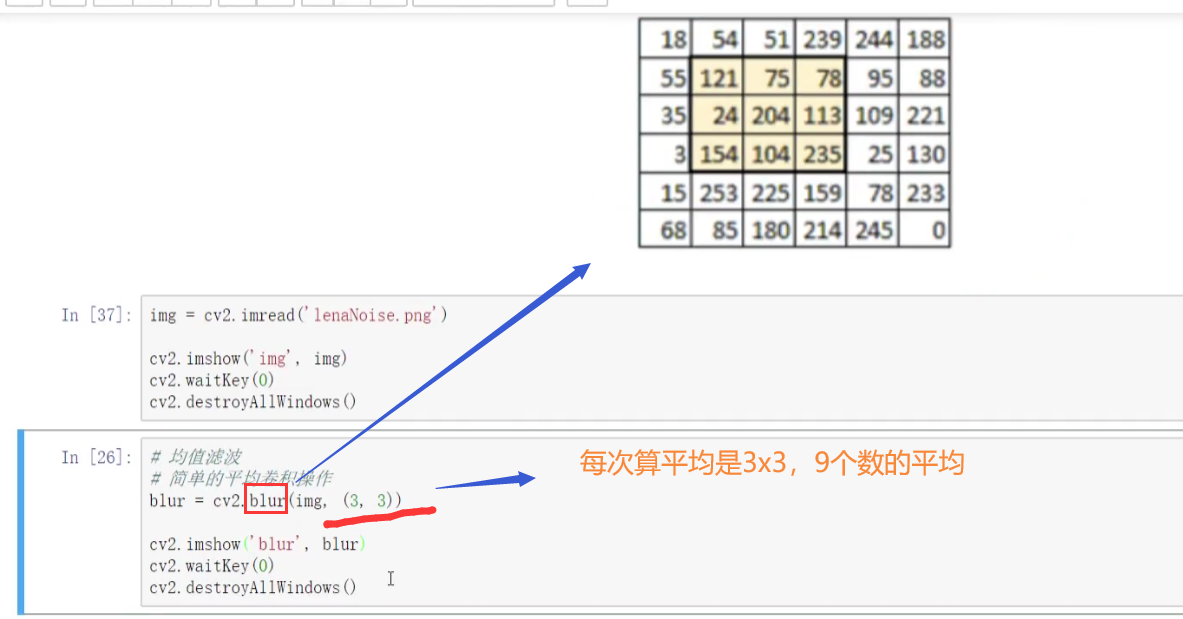

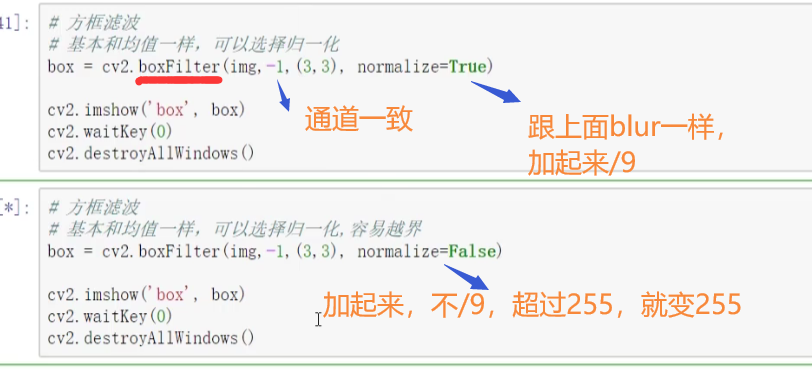

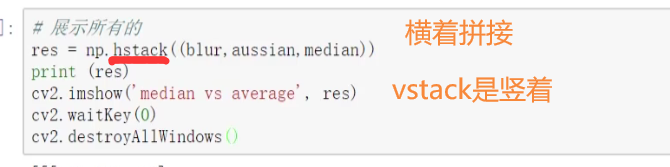

图像平滑

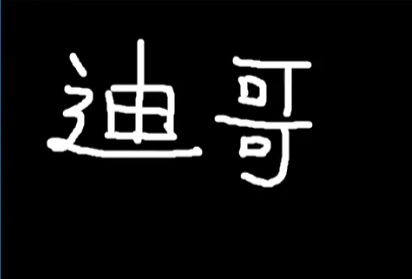

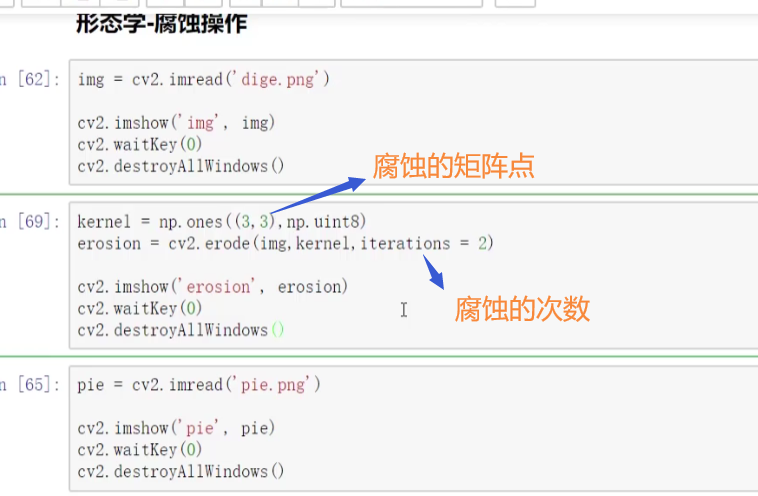

腐蚀操作 erode
image-20210613025623942.png image-20210613025556685.png


膨胀操作 dilate

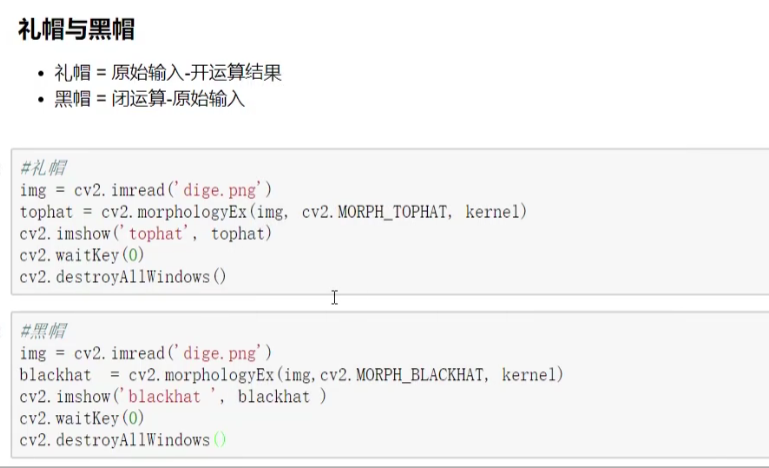

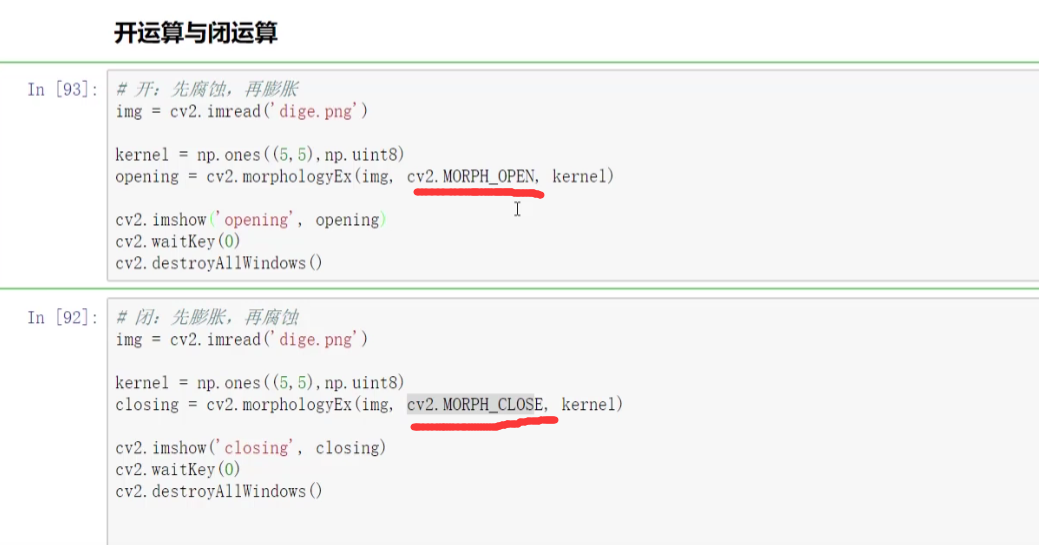

开运算 闭运算 morphologyEx

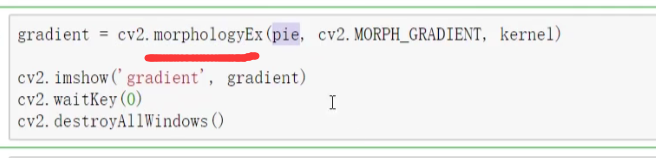

梯度计算 morphologyEx

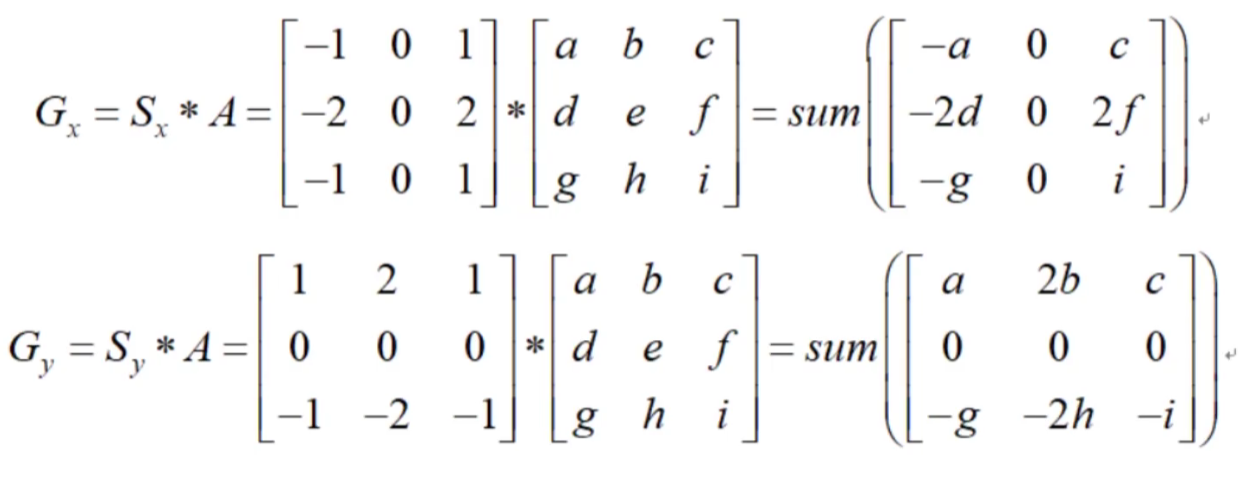

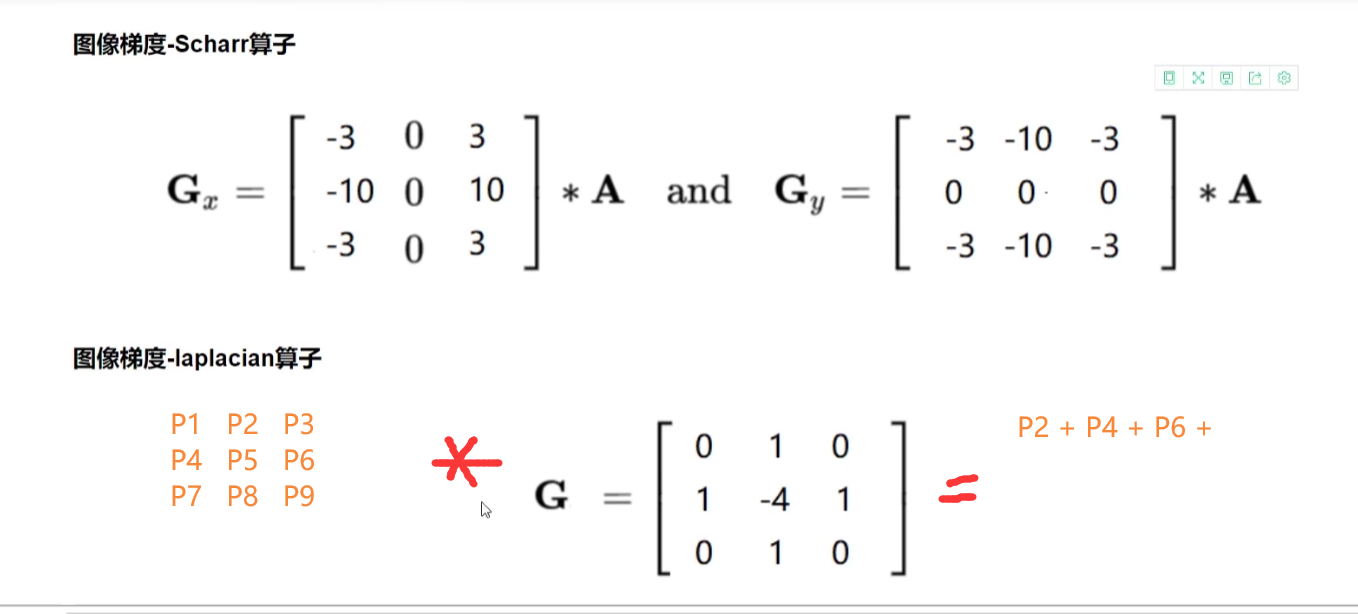

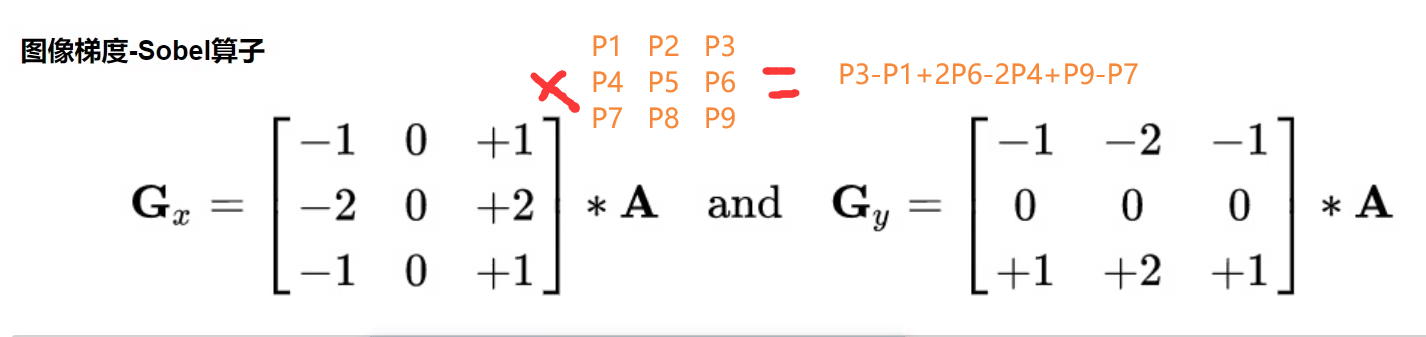

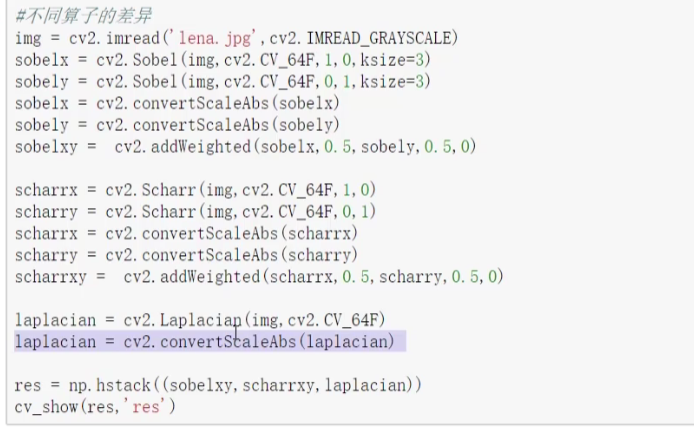

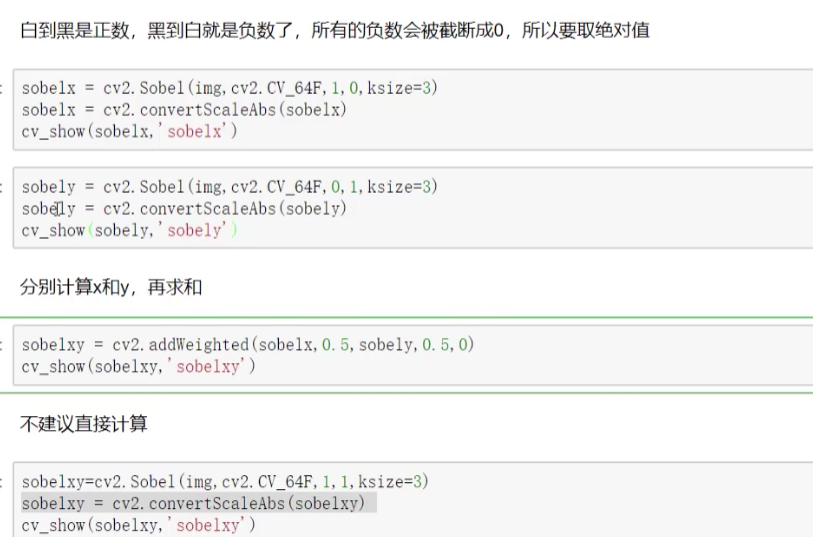

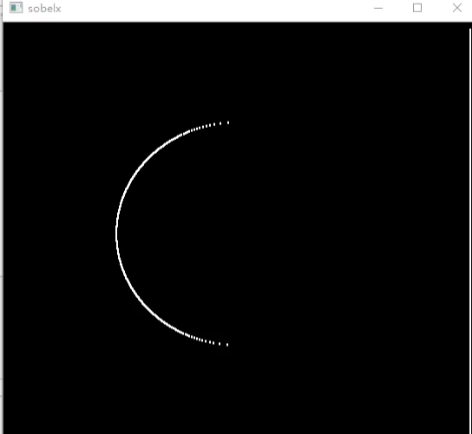

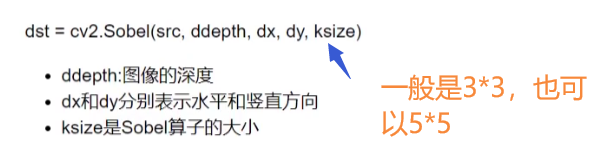

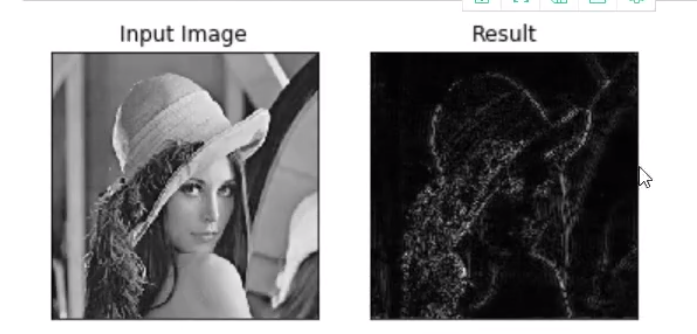

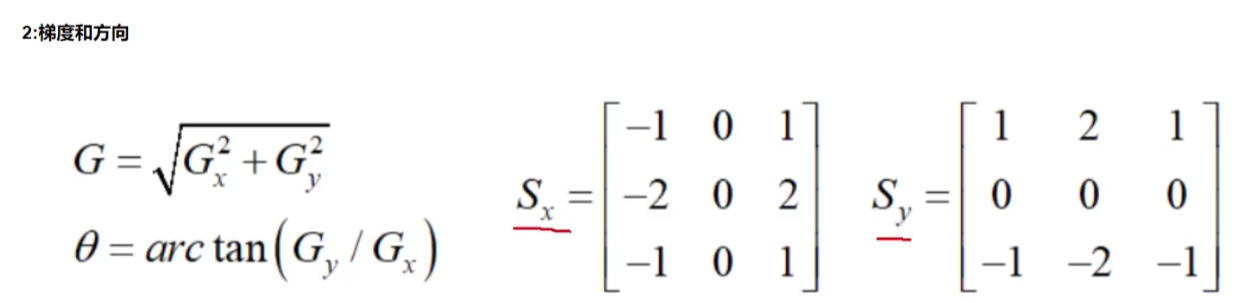

图像梯度 Sobel算子

计算时，小于0 默认都变成0

image-20210613031350224.pngimage-20210613031629611.pngimage-20210613031856173.pngimage-20210613032401176.png

不做绝对值 做绝对值
image-20210613032546861.png image-20210613032605674.png

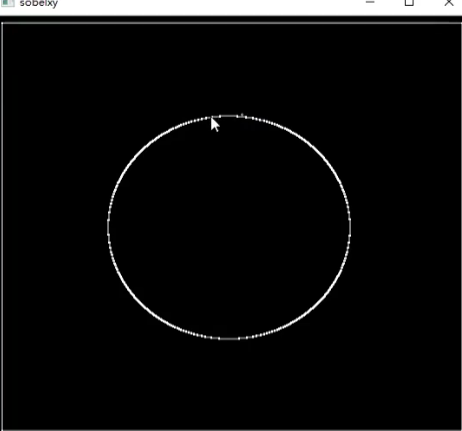

分别计算X,Y，求和 一起计算X,Y，求和
image-20210613032655174.png image-20210613032705969.png



Canny 边缘检测

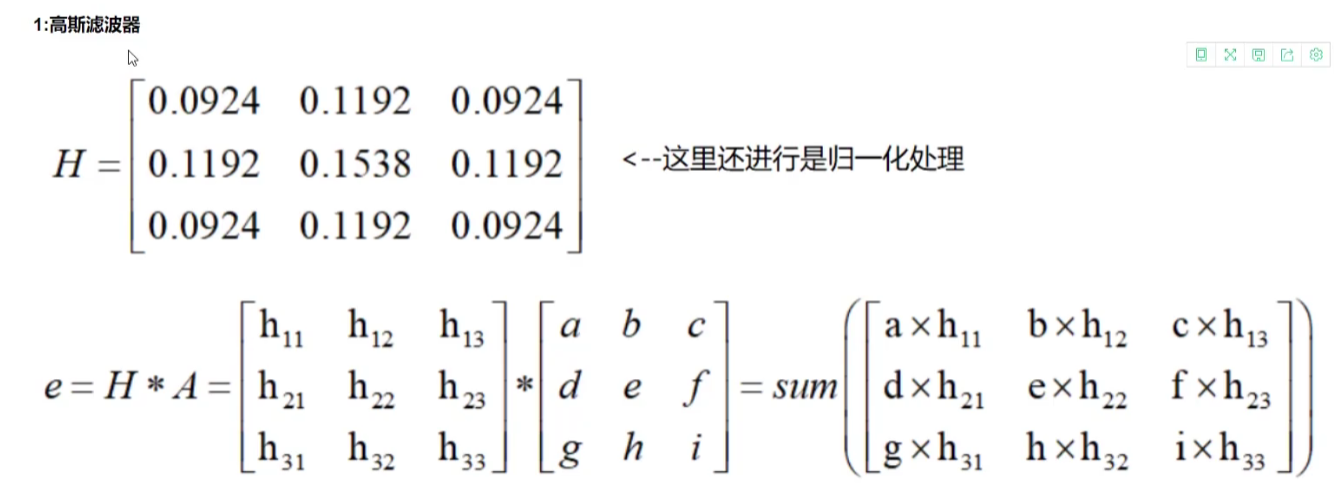

  1. 1)使用高斯滤波器，以平滑图像，滤除噪声。
  2. 2)计算图像中每个像素点的梯度强度和方向。

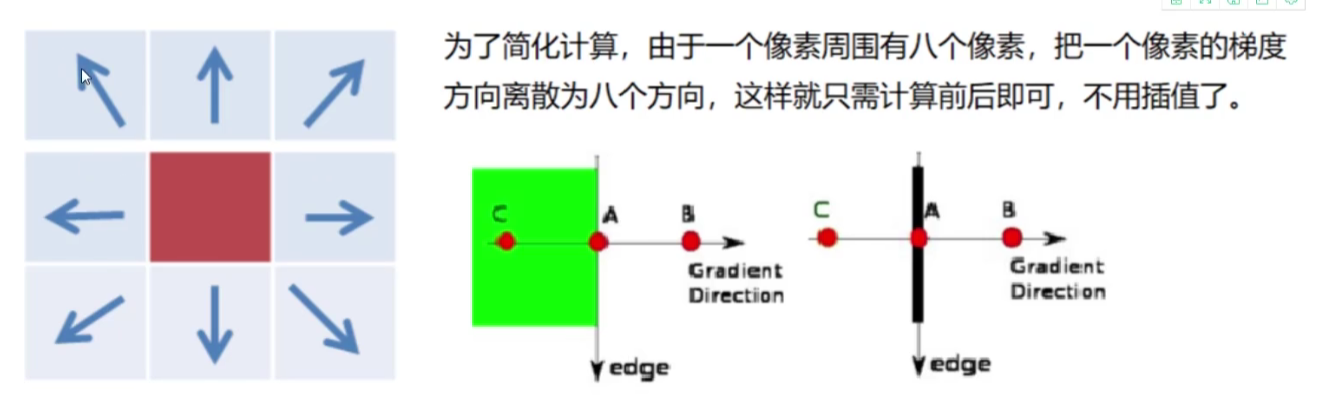

  3. 3)应用非极大值(Non-Maximum Suppression）抑制，以消除边缘检测带来的杂散响应。

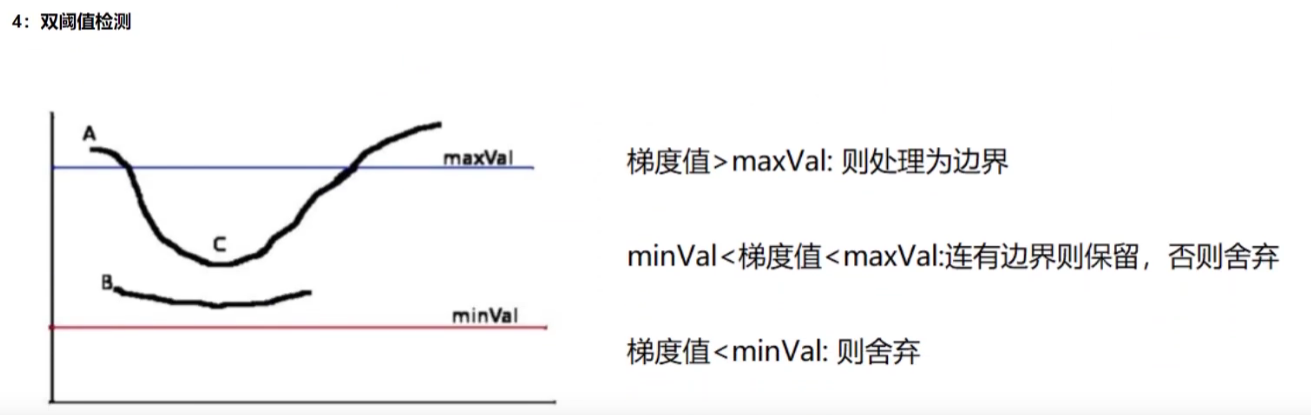

  4. 4)应用双阈值(Double-Threshold）检测来确定真实的和潜在的边缘。
  5. 5)通过抑制孤立的弱边缘最终完成边缘检测。

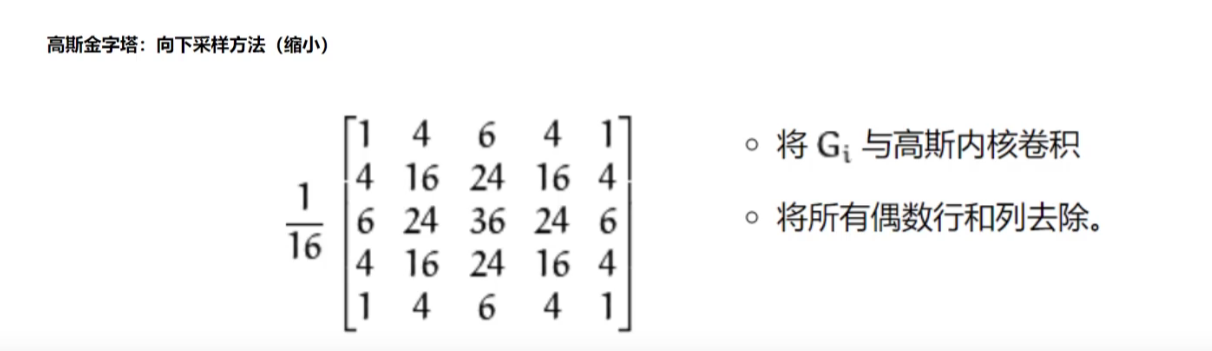

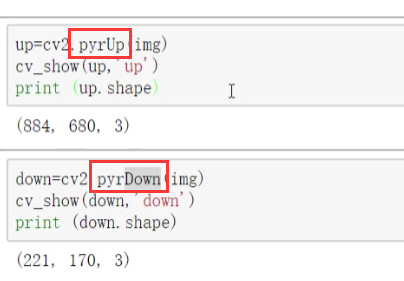

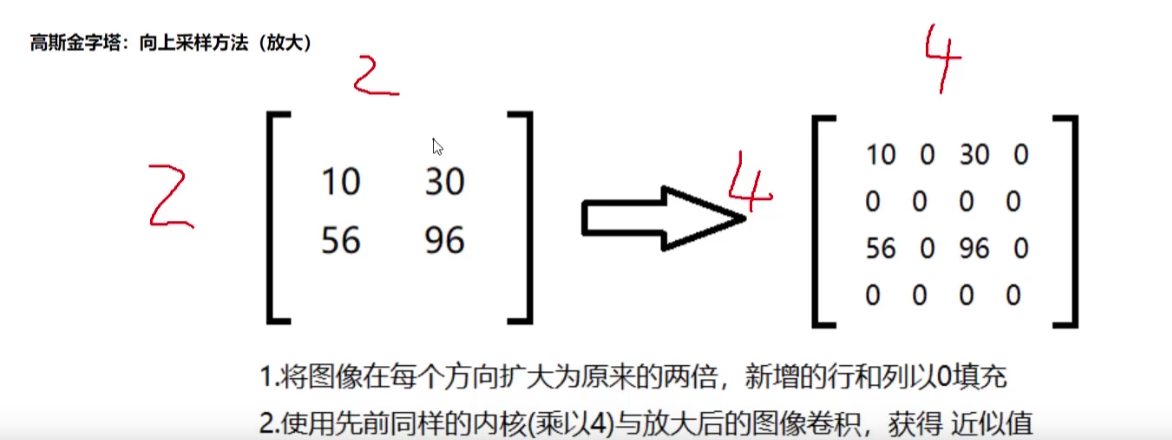

图像金字塔 pryUp pryDown

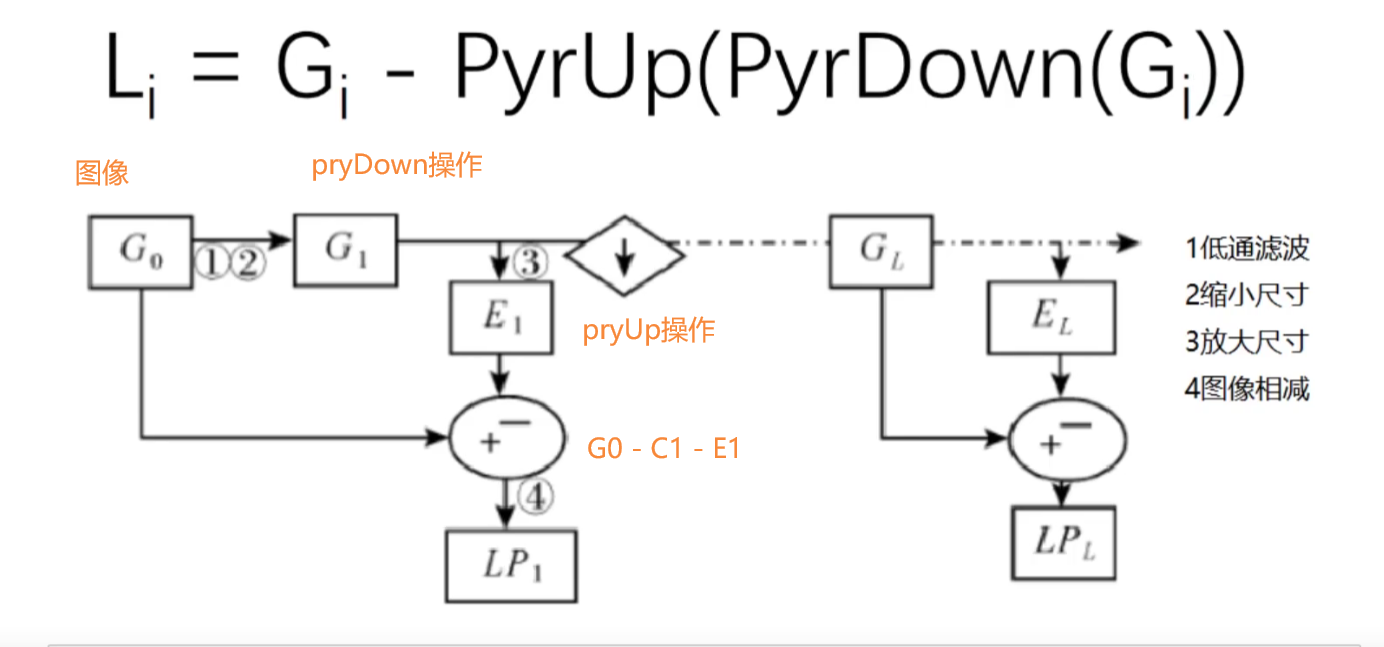

拉普拉斯金字塔 得出图片类似轮廓

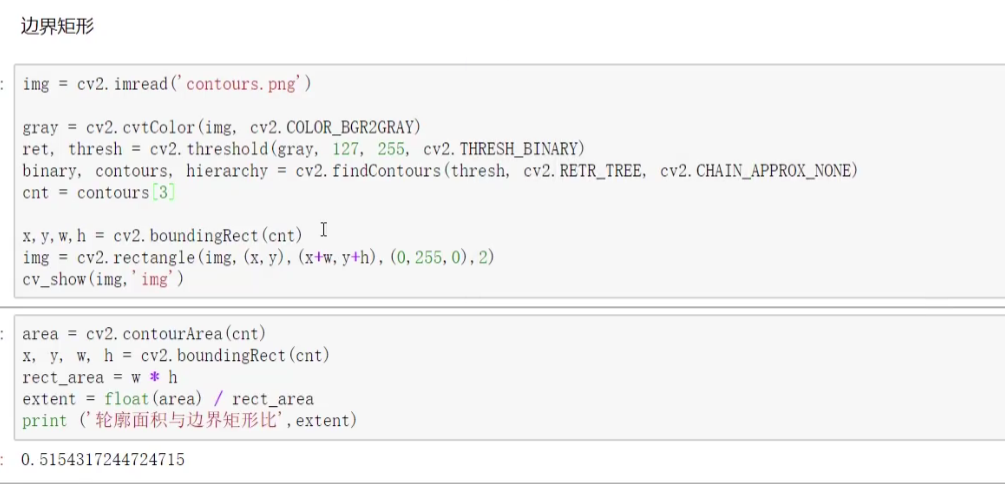

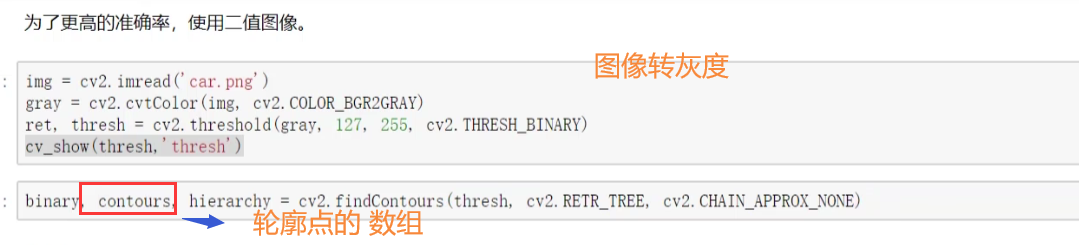

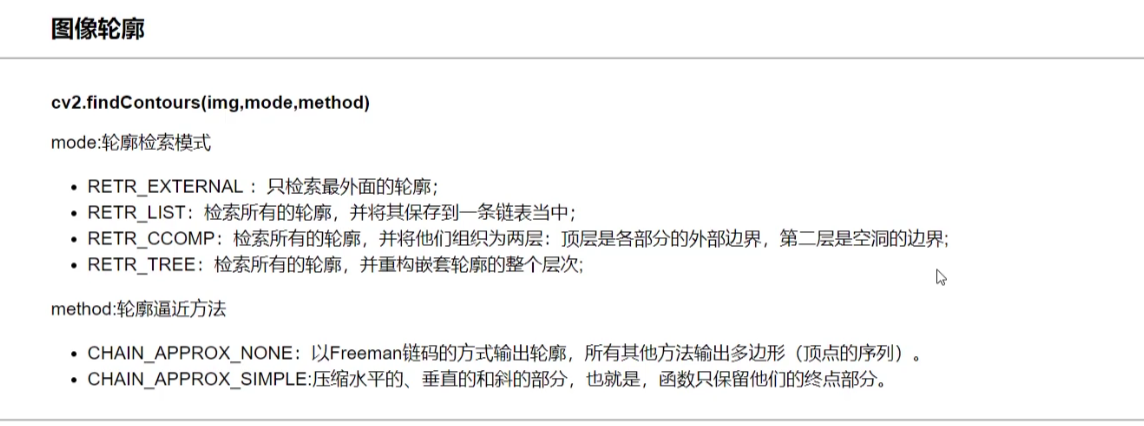

图像轮廓 findContours

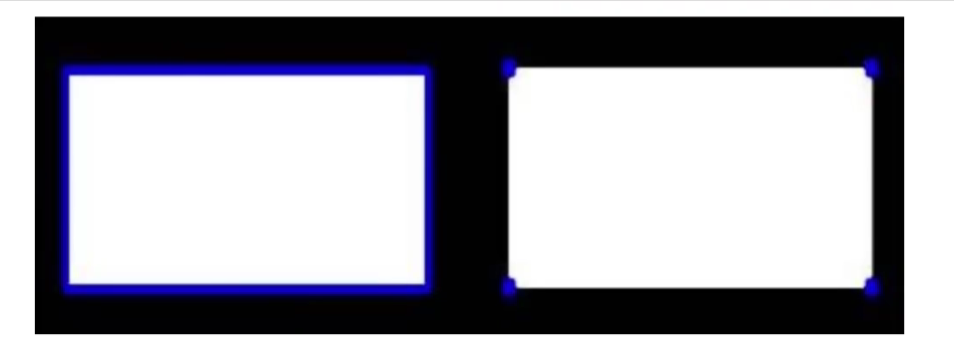

轮廓近似 approxPolyDP

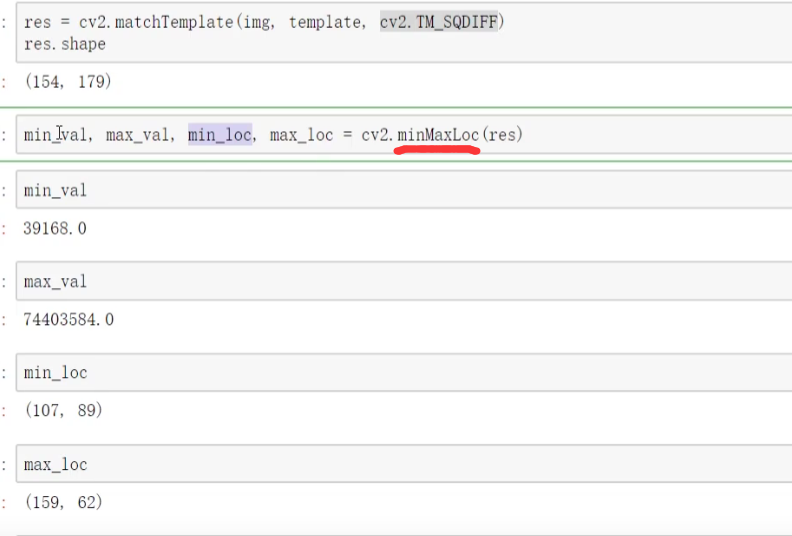

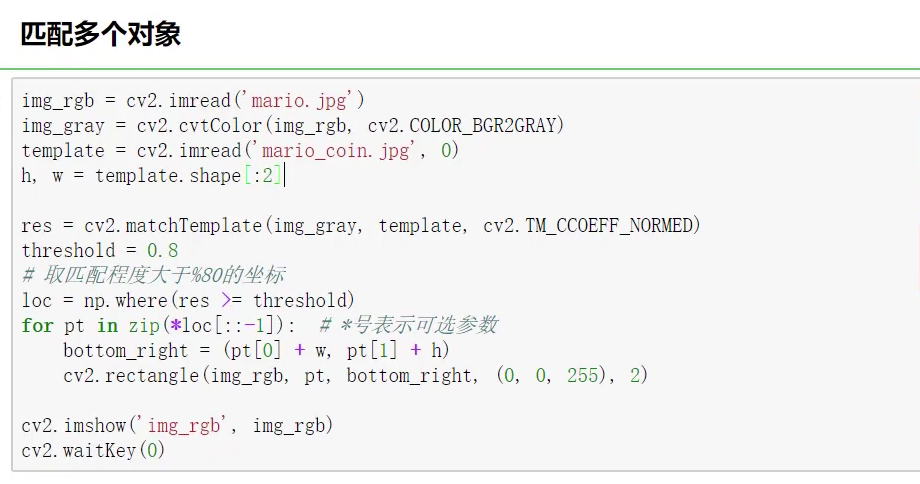

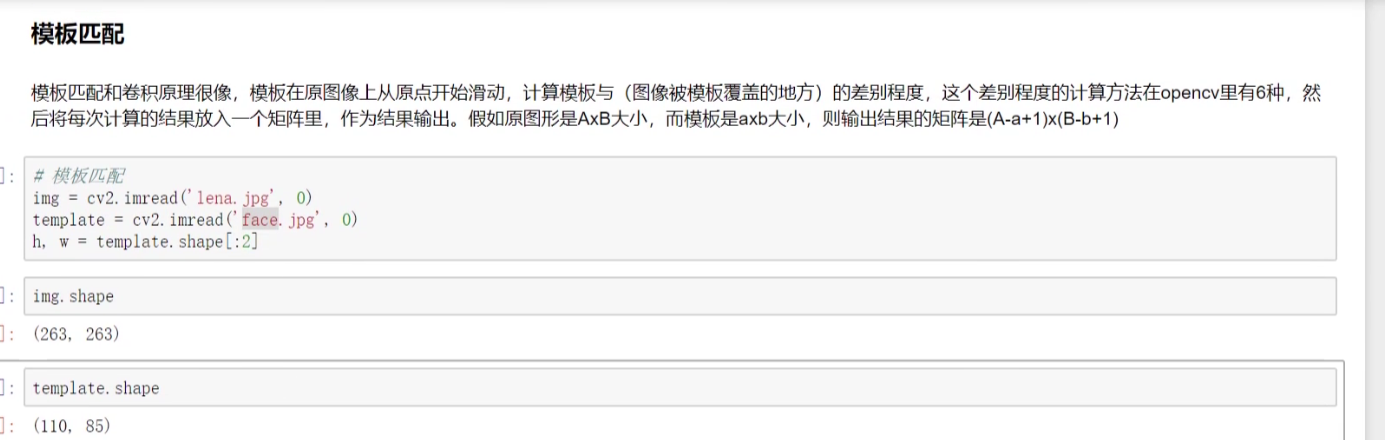

模版匹配


  1. ·TM_SQDIFF:计算平方不同，计算出来的值越小，越相关
  2. .TM_cCORR:计算相关性，计算出来的值越大，越相关
  3. ·TM_cCOEFF:计算相关系数，计算出来的值越大，越相关
  4. .TM_SQDIFF_NORMED:计算归一化平方不同，计算出来的值越接近0，越相关
  5. ·TM_CCORR_NORMED:计算归—化相关性，计算出来的值越接近1，越相关
  6. .TM_CCOEFF_NORMED:计算归一化相关系数，计算出来的值越接近1，越相关

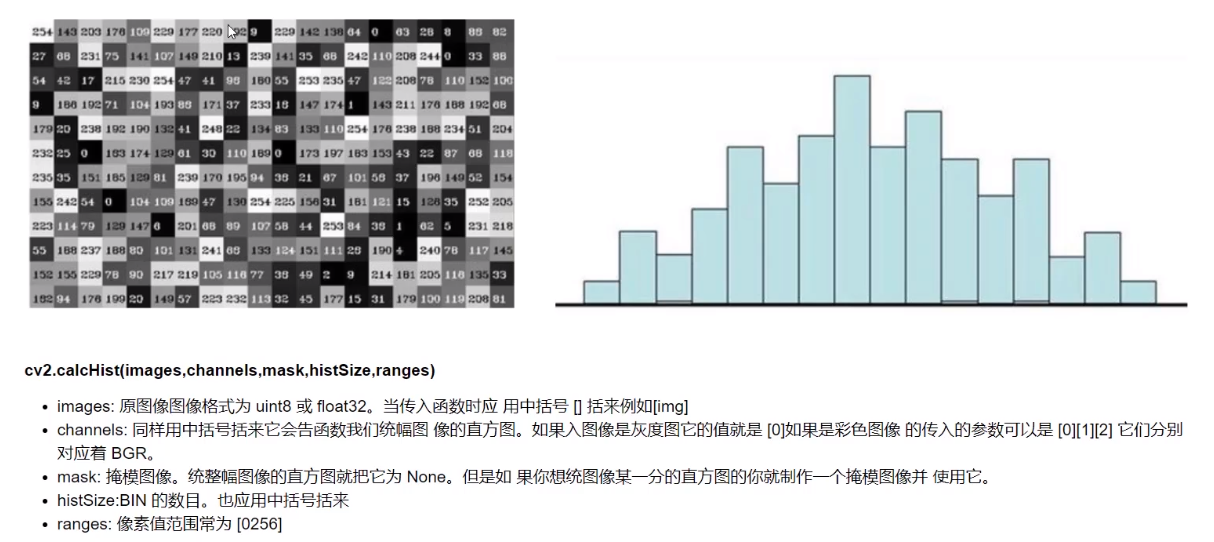

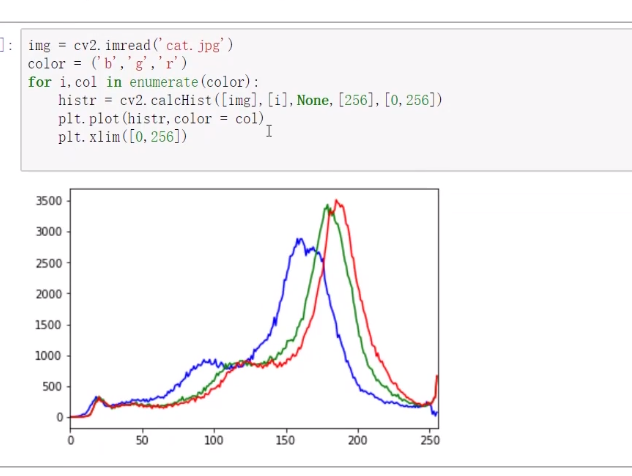

直方图 calcHist ravel函数


  1. img = cv2.imread("xxx.jpg",0)
  2. hist = cv2.calcHist([img],[0],None,[256],[0,256])
  3. hist.shape
  5. plt.hist(img.ravel(),256)
  6. plt.show()

numpy中的ravel()、flatten()、squeeze()都有将多维数组转换为一维数组的功能，区别：
ravel()：如果没有必要，不会产生源数据的副本
flatten()：返回源数据的副本
squeeze()：只能对维数为1的维度降维

另外，reshape(-1)也可以“拉平”多维数组

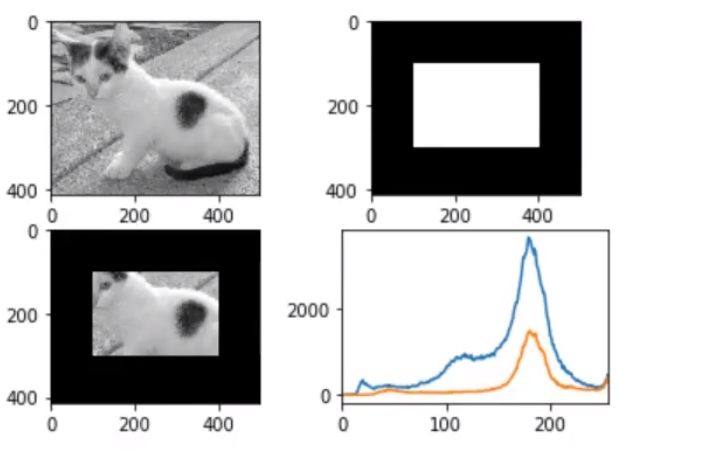

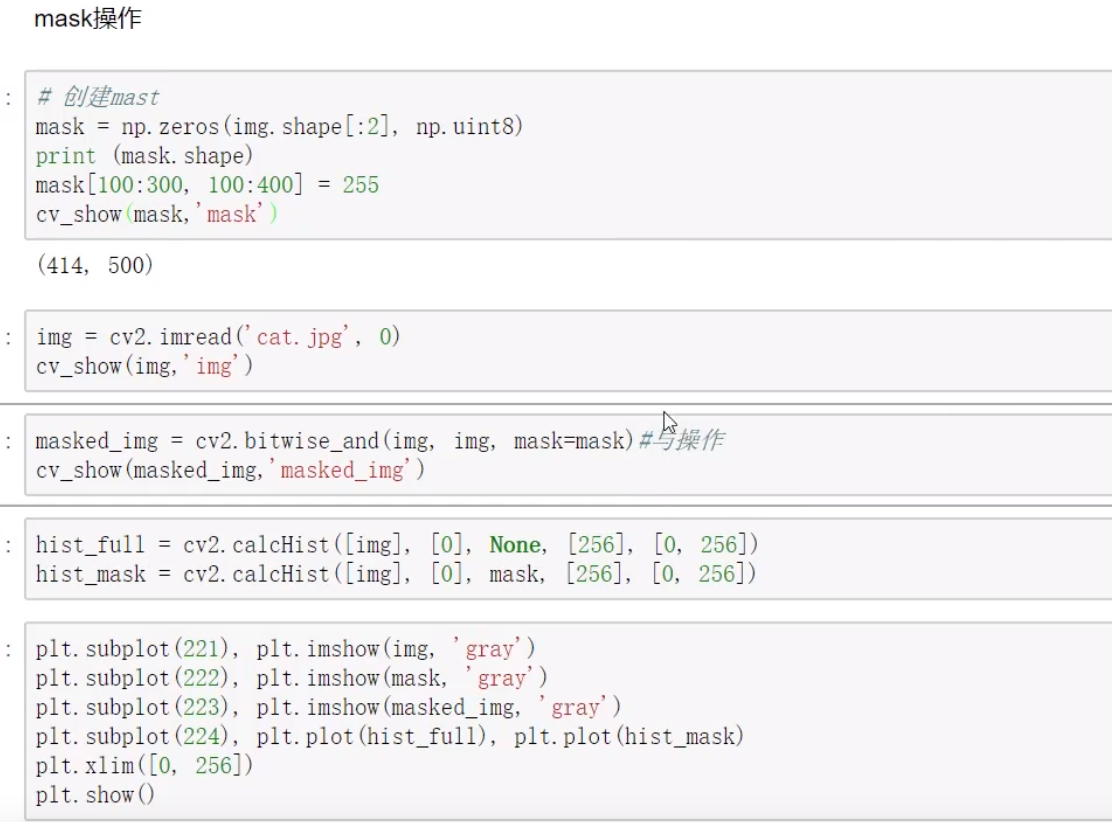

mask 操作

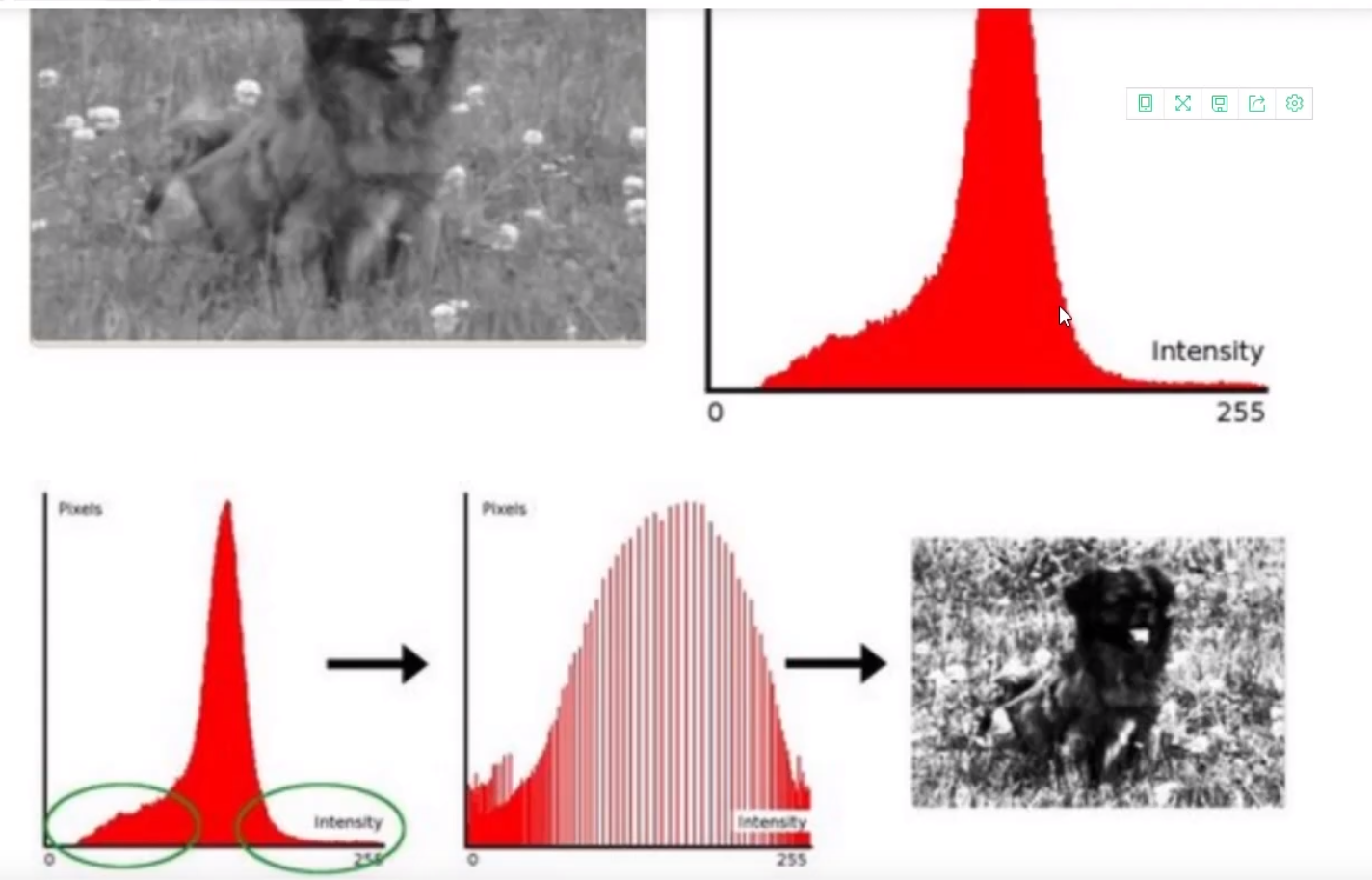

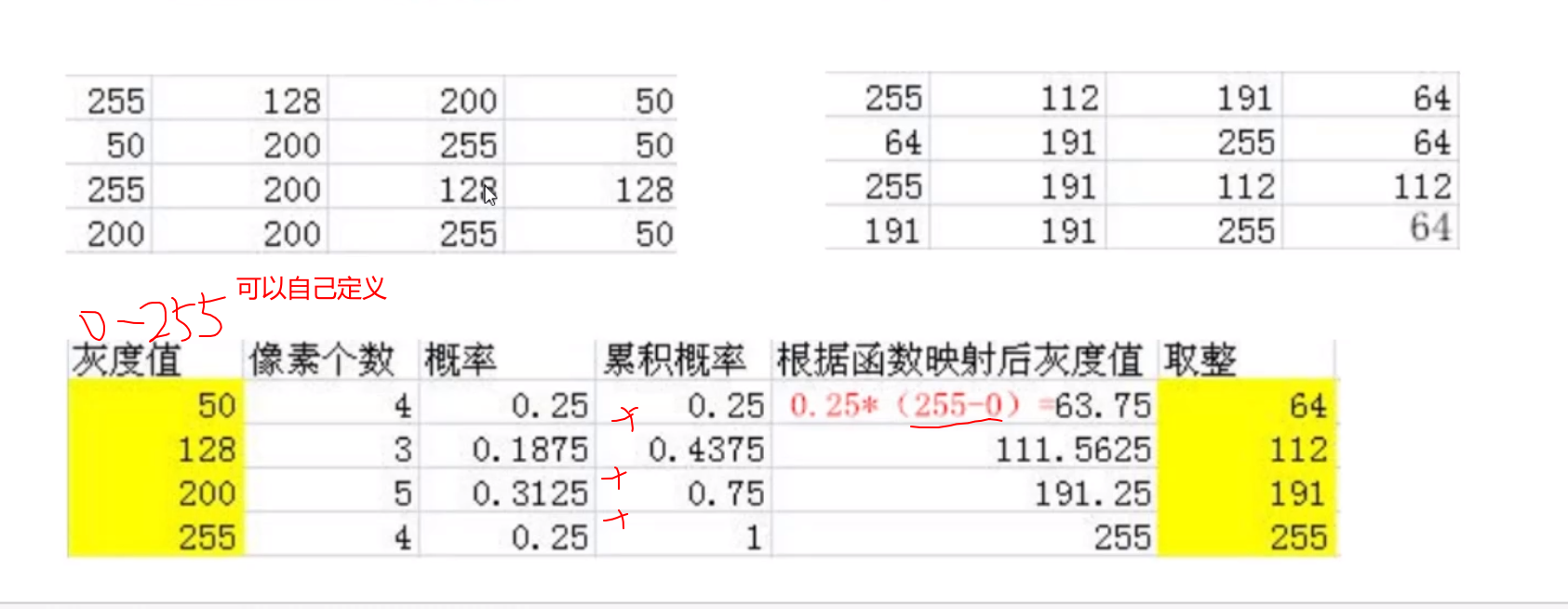

直方图均衡化 equalizeHist


算法


  1. img = cv2.imread("xxx.jpg",0)
  2. plt.hist(img.ravel(),256)
  3. plt.show()
  5. equ = cv2.equalizeHist(img)
  6. plt.hist(equ.ravel(),256)
  7. plt.show()
  9. res = np.hstack((img,equ))
  10. cv2.show("dd",res)

自适应直方图均衡化 createCLAHE

  1.    概述：(8,8),就是一张图上面分很多个8x8的小格子，小格子里面进行均衡化
  1. img = cv2.imread("123.jpg",0)
  3. equ = cv2.equalizeHist(img)
  5. res = np.hstack((img,equ))
  7. clahe = cv2.createCLAHE(clipLimit=2.0,tileGridSize=(8,8))
  8. res_clahe = clahe.apply(img)
  9. res = np.hstack((img,equ,res_clahe))
  10. cv2.imshow("ww",res)
  11. cv2.waitKey(0)

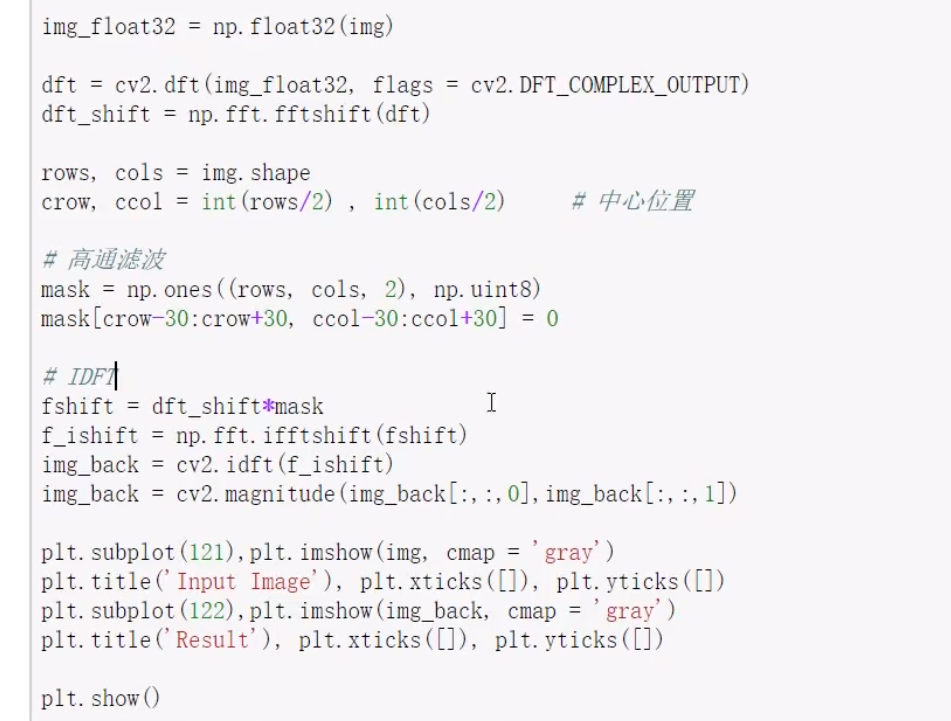

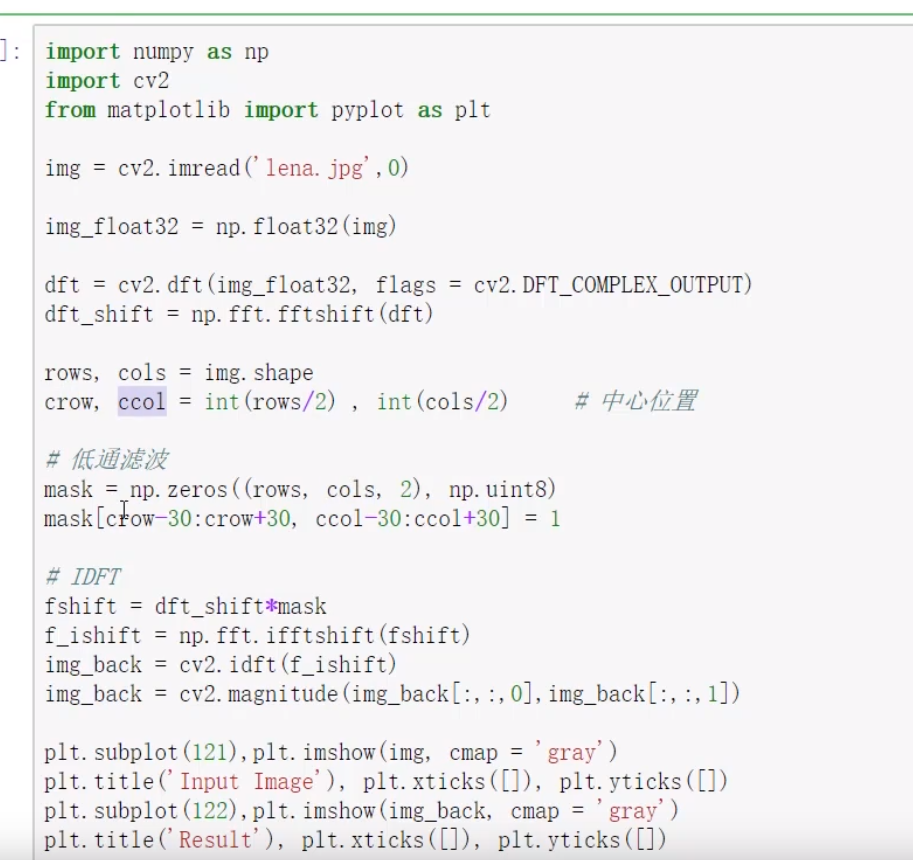

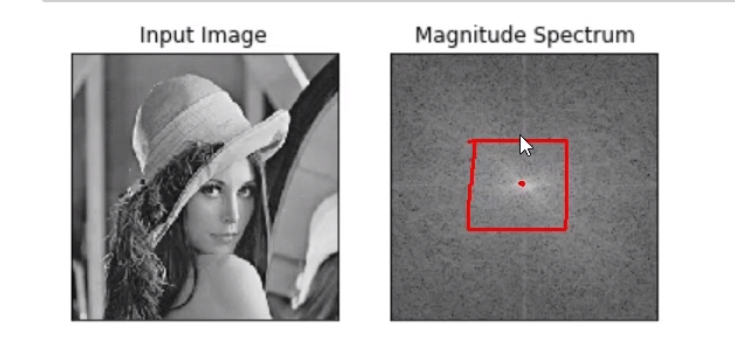

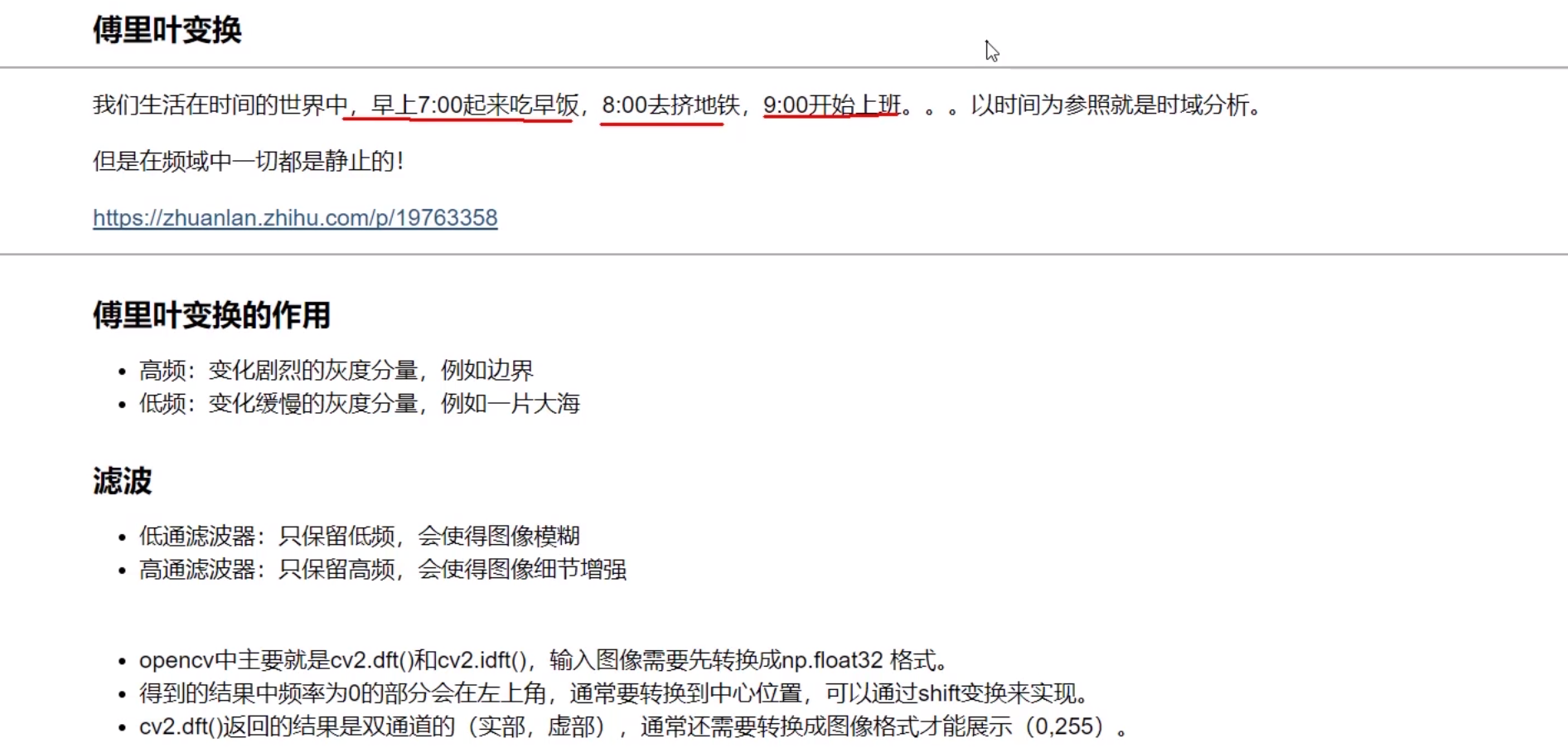

傅里叶变换 dft idft

https://zhuanlan.zhihu.com/p/19763358


代码

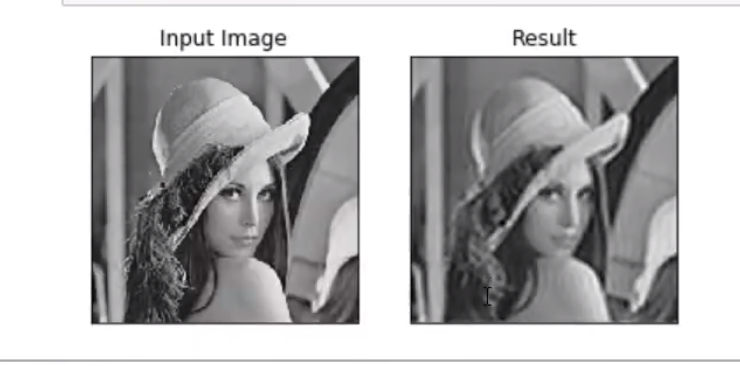

低频过滤效果 模糊


高频

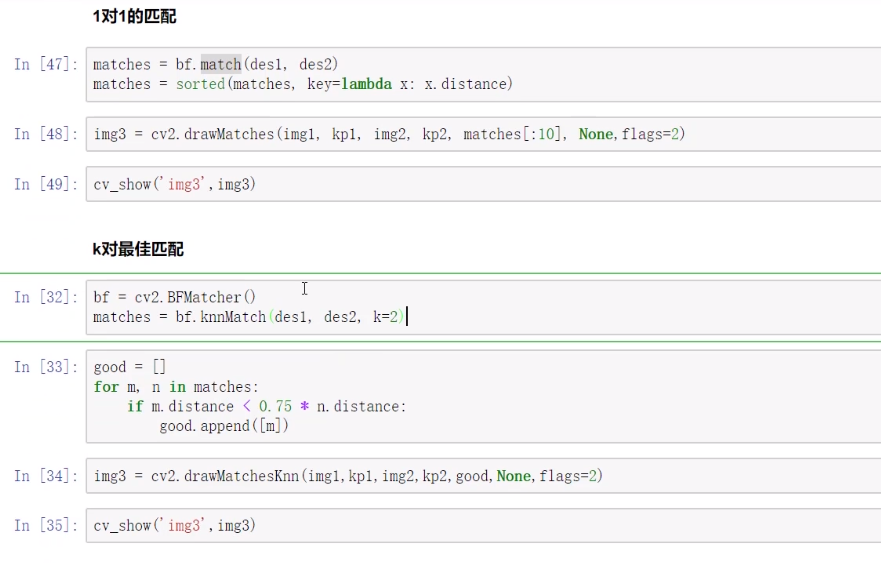

蛮力匹配（Brute-Force）BFMatcher()

  1. # 第一步：构造sift，求解出特征点和sift特征向量
  2. # detectAndCompute 就是detect和compute
  3. sift = cv2.SIFT_create()
  4. kp1, des1 = sift.detectAndCompute(img1, None)
  5. kp2, des2 = sift.detectAndCompute(img2, None)

如果想要更快速的完成操作，用cv2.FlannBasedMarcher

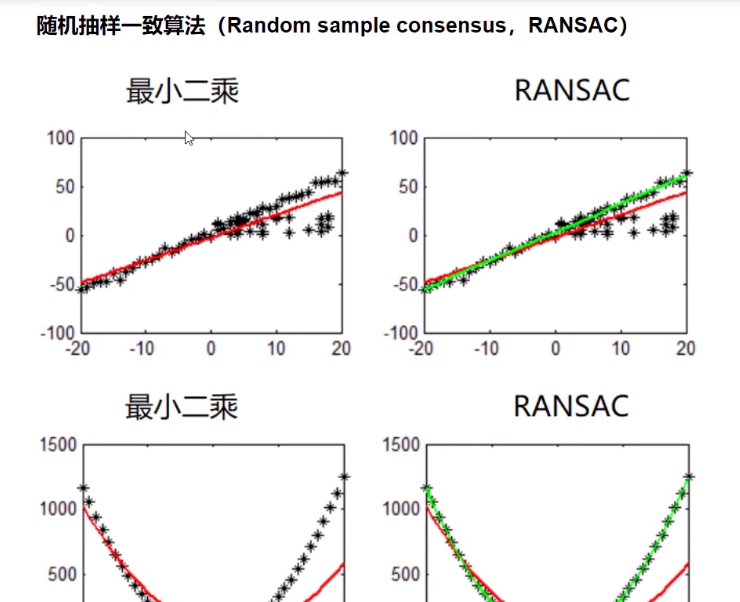

RANSAC
