云棚发送命令查看数据

修订版本：v1.3
修订时间：2019.08.29
修订技术：齐玉林
联系方式：18266301323（微信同号）

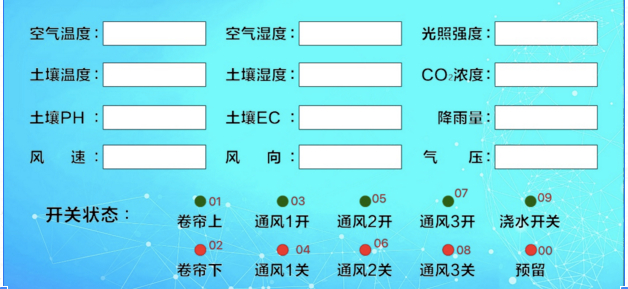

设备界面示意图

1 发送控制命令

请求方式：POST
接口地址：http://app.sinoverse.cn:9090/api/wlw/send2.jsp
参数说明

参数名 描述 参数值 是否必填 厂家1 厂家二
did 设备id 3E0BF339BDF6 是 支持 支持
relayno 继电器编号 01~09 是 支持
relayonof 继电器开关 00：关闭，01：打开 是 支持
relaytime 继电器控制时间 单位：秒，0~10000 是 支持
bg 固定值 0001 是 支持
uptime 上报数据间隔 单位：秒，30 ~ 3600 是 支持 最小60秒

控制总和

控制 参数值 厂家1
卷被上卷20秒 did=3E0BF339BDE4&relayno=01&relayonof=01&relaytime=20 支持
卷被下卷20秒 did=3E0BF339BDE4&relayno=02&relayonof=01&relaytime=20 支持
打开，通风1，10秒 did=3E0BF339BDE4&relayno=03&relayonof=01&relaytime=10 支持
关闭，通风1，10秒 did=3E0BF339BDF6&relayno=04&relayonof=01&relaytime=10 支持
打开，通风2，10秒 did=3E0BF339BDF6&relayno=05&relayonof=01&relaytime=10 支持
关闭，通风2，10秒 did=3E0BF339BDF6&relayno=06&relayonof=01&relaytime=10 支持
浇水，打开 did=3E0BF339BDF6&relayno=09&relayonof=01&relaytime=0 支持
浇水，关闭 did=3E0BF339BDF6&relayno=09&relayonof=00&relaytime=0 支持
控制 参数值 厂家2
控制设备上报数据间隔60s did=3E0BF339BDE4&uptime=60 支持

JSON返回值说明

参数名 类型 参数值 说明 新增
status int 200 命令已发送到设备
int 201 命令发送失败，未找到通道 新
int 501 错误请求方式
int 502 参数错误
int 503 参数数据位不正确
int 504 上报数据间隔和继电器控制时间超出限制
int 505 该设备的执行命令，执行时间未结束
int 506 设备ID的位数错误
execute_time String 命令执行成功的时间点 新

2. 获取json数据

设备ID：3E0BF339BDF6
http://app.sinoverse.cn:9090/api/wlw/json/3E0BF339BDF6.json
返回值格式：

参数值 参数 说明 新增
datetime 上传时间 2019-11-12 22:33:44
did 设备id 12位或20位
awd 空气温度 单位：℃
asd 空气湿度 单位：%RH
lwd 土壤温度 单位：℃
lsd 土壤湿度 单位：%RH
sun 光照强度 单位：Lux
co2 二氧化碳浓度 单位：ppm
ph ph值
ddv 电导率 单位：us/cm
phws 风速 单位：m/s
phwd 风向
phqy 气压 单位：ppm
phyl 雨量 单位：mm
uva 紫外线 单位：w/㎡ 新
gh 光合 单位：w/㎡ 新
ld 露点 单位：°C 新
stmp2 土壤温度（20cm探头） 单位：°C 新
shr2 土壤湿度（20cm探头） 单位：%RH 新
sec2 土壤电导率（20cm探头） 单位：us/cm 新
stmp3 土壤温度（30cm探头） 单位：°C 新
shr3 土壤湿度（30cm探头） 单位：%RH 新
sec3 土壤电导率（30cm探头） 单位：us/cm 新
j01 ~ j0a 继电器1-10， 00：关闭 / 01：打开
bg 背景图 0000：中天 / 0001：农嗨
jb_time 卷被时间， 单位：秒
tf1_time 通风机1时间 单位：秒
tf2_time 通风机2时间 单位：秒
tf3_time 通风机3时间 单位：秒
js_time 浇水时间 单位：秒
up_time 上传时间间隔 单位：秒

phwd风向说明：

代码 方向说明
0 东北偏北
1 东北
2 东北偏东
3 正东
4 东南偏东
5 东南
6 东南偏南
7 正南
8 西南偏南
9 西南
10 西南偏西
11 正西
12 西北偏西
13 西北
14 西北偏北
15 正北

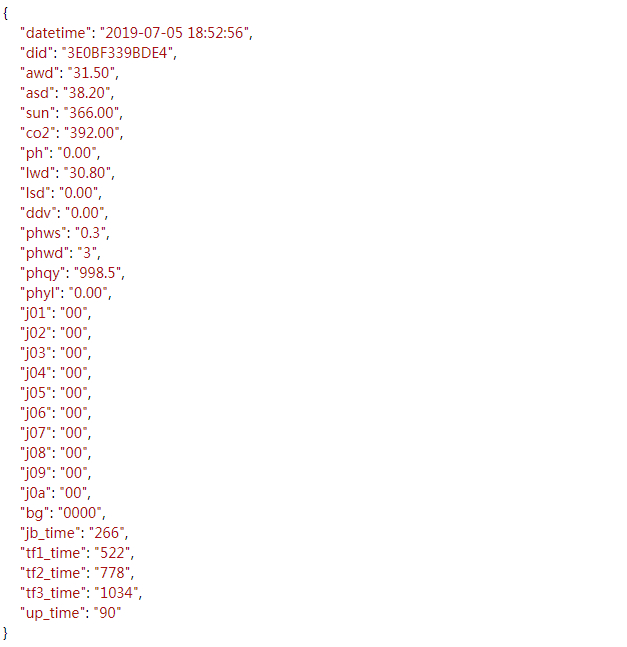

返回值：数据控制 - 图2
