1、API Gateway简单介绍
- 1.1 什么是API网关？
- 1.2 API网关的作用
2、SpringCloud Gateway
3、Gateway实验环境准备
4、API Gateway简单实现
5、Gateway谓词工厂分类
6、Gateway过滤器类型分类
7、GatewayFilter工厂分类
8、GlobalFilter工厂分类介绍
- 8.1 全局过滤器分类
- 8.2 自定义全局过滤器
9、SpringCloud官方手册和博客
- 9.1 SpringCloud Gateway官方手册
- 9.2 SpringCloud Gateway优质参考博客

1、API Gateway简单介绍

1.1 什么是API网关？

API网关是所有请求的入口，承载了所有的流量，API Gateway是一个门户一样，也可以说是进入系统的唯一节点。这跟面向对象设计模式中的Facet模式很像。API Gateway封装内部系统的架构，并且提供API给各个客户端。它还可能有其他功能，如授权、监控、负载均衡、缓存、请求分片和管理、静态响应处理等

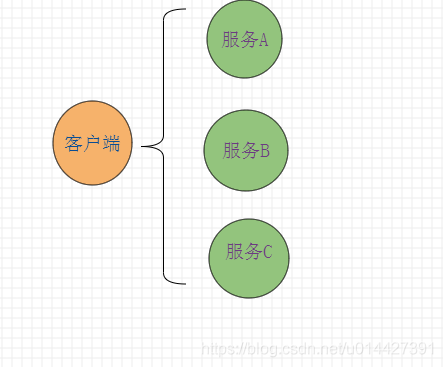

画图表示，没有网关的情况，客户端的请求会直接落到后端的各个服务中，无法集中统一管理
SpringCloud系列之API Gateway开发手册 - 图1

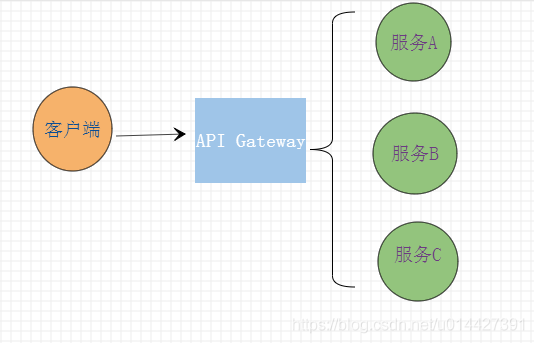

画图表示，有网关的情况，所有的请求都先经过网关，然后进行分发到对应服务

1.2 API网关的作用

网关可以用于授权、监控、负载均衡、缓存、请求分片和管理、静态响应处理等，挑几个介绍

动态路由
网关可以做路由转发，假如服务信息变了，只要改网关配置既可，所以说网关有动态路由(Dynamic Routing)的作用，如图：

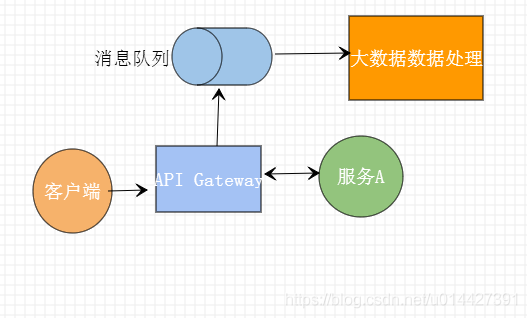

请求监控
请求监控可以对整个系统的请求进行监控，详细地记录请求响应日志，如图，可以将日志丢到消息队列，如果没有使用网关的话，记录请求信息需要在各个服务中去做
认证鉴权
认证鉴权可以对每一个访问请求做认证，拒绝非法请求，保护后端的服务，不需要每个服务都做鉴权，在项目中经常有加上OAuth2.0、JWT，Spring Security进行权限校验
压力测试

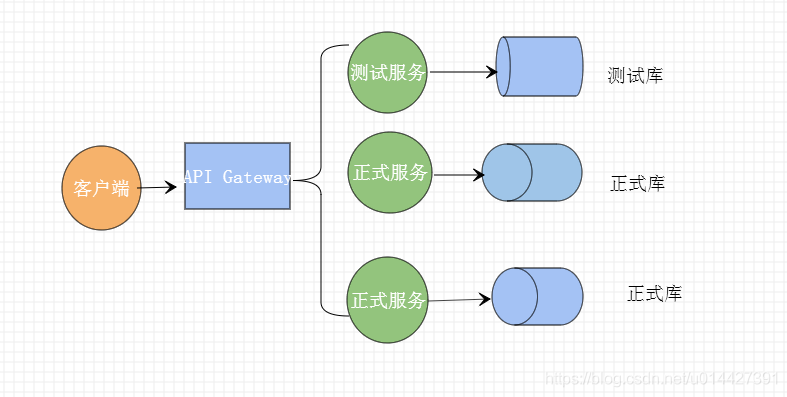

有网关的系统，如果要要对某个服务进行压力测试，可以如图所示，改下网关配置既可，测试请求路由到测试服务，测试服务会有单独的测试数据库，这样测试的请求就不会影响到正式的服务和数据库

2、SpringCloud Gateway

2.1 What is SpringCloud Gateway?

用公网的解释是：SpringCloud Gateway是一个在Spring生态系统之上构建的API网关，包括：Spring 5，Spring Boot 2，Project Reactor（基于高性能的Reactor模式响应式通信框架Netty，异步阻塞模型）。Spring Cloud Gateway旨在提供一种简单而有效的方法来路由到API，并为它们提供跨领域的关注，例如：安全性，监视/度量和弹性。

SpringCloud Gateway采用了WebFlux，所以使用时不需要引入web场景启动器对应jar，而需要依赖于WebFlux，当然高版本，肯定不需要自己引入，在对应的starter已经集成

2.2 SpringCloud Gateway结构

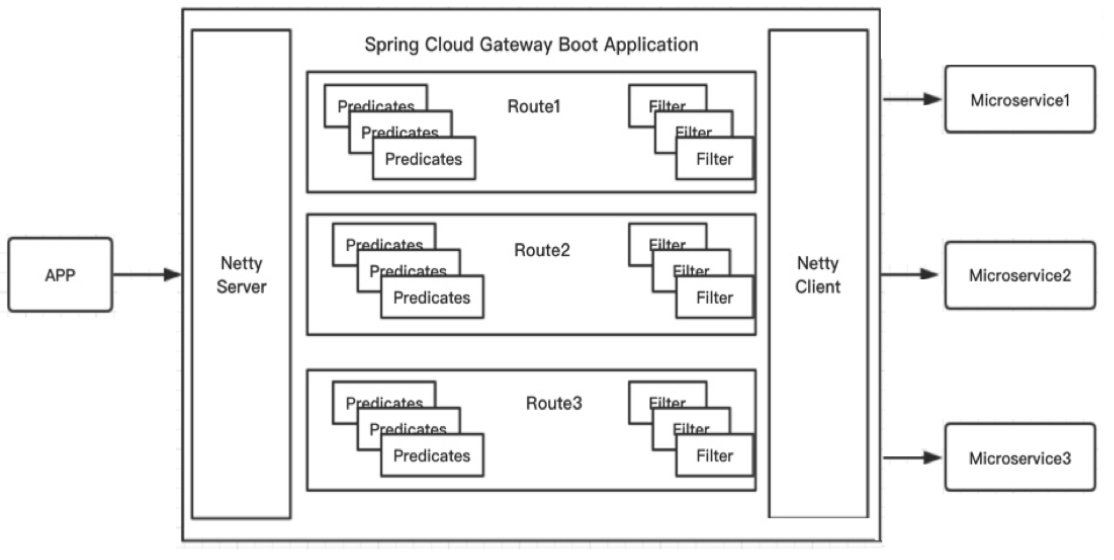

引用官方图例如图，SpringCloud Gateway的底层基于Netty，主要组成有Predicates（谓词或者断言）、Route（路由）、Filter（过滤器）

SpringCloud系列之API Gateway开发手册 - 图8

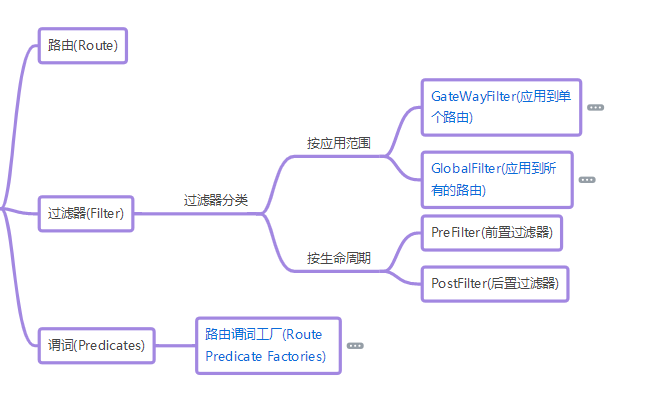

画张思维导图表示SpringCloud Gateway的组成：

路由（route）：网关的基本构建块。它由ID，目标URI，谓词集合和过滤器集合定义
过滤器（Filter）：这些过滤器是使用特定工厂构造的Spring FrameworkGatewayFilter实例
谓词（Predicates）: 引用了java8的函数谓词，输入类型是Spring FrameworkServerWebExchange。谓词可以匹配HTTP请求中的所有内容，例如标头或参数

2.3 SpringCloud Gateway工作方式

从总体上概述了Spring Cloud Gateway的工作方式，引用官网的图例：

SpringCloud系列之API Gateway开发手册 - 图10
从官网的图来看，并不是特别复杂，首先客户端请求都会先经过Gateway Handler Mapping，匹配上就通过Gateway Web Handler转给过滤器处理，过滤器分为PreFilter（前置过滤器）、PostFilter（后置过滤器）。过滤器由虚线分隔的原因是，筛选器可以在发送代理请求之前和之后运行逻辑。所有“前置”过滤器逻辑均被执行。然后发出代理请求。发出代理请求后，将运行“后置”过滤器逻辑

3、Gateway实验环境准备

环境准备：

JDK 1.8
SpringBoot2.2.3
SpringCloud(Hoxton.SR7)
Maven 3.2+

开发工具

IntelliJ IDEA
smartGit

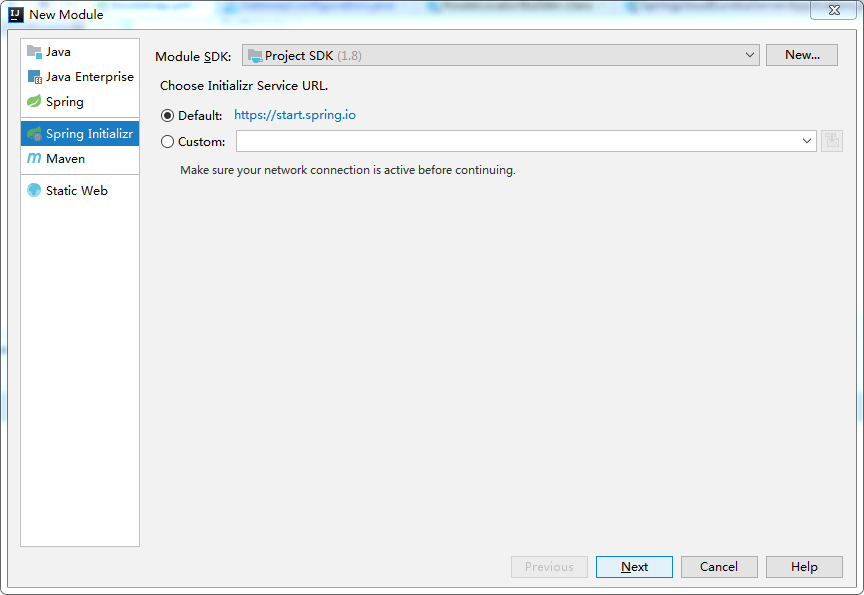

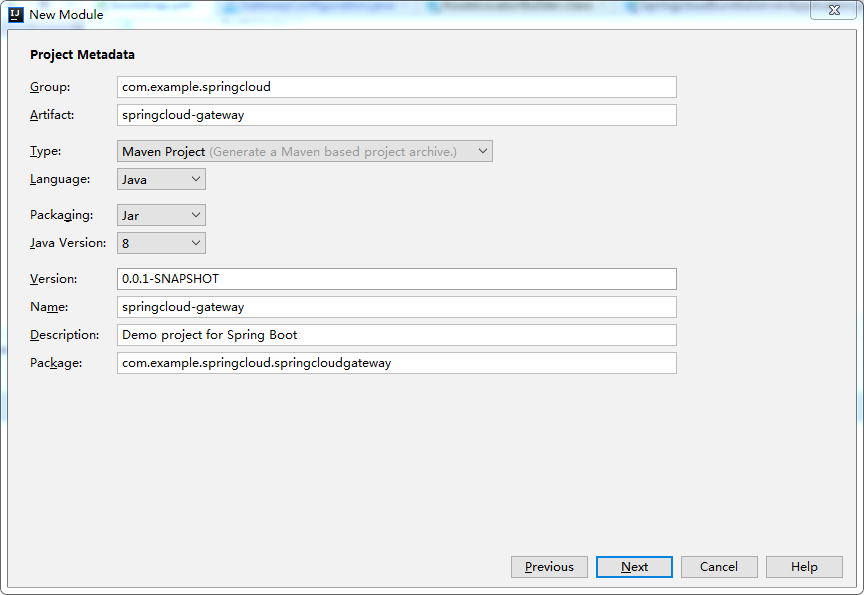

新增SpringBoot Initializer项目：New Module->Spring Initializer，选择jdk版本，至少jdk8

packaging选择jar，java version选择jdk8的，然后点next

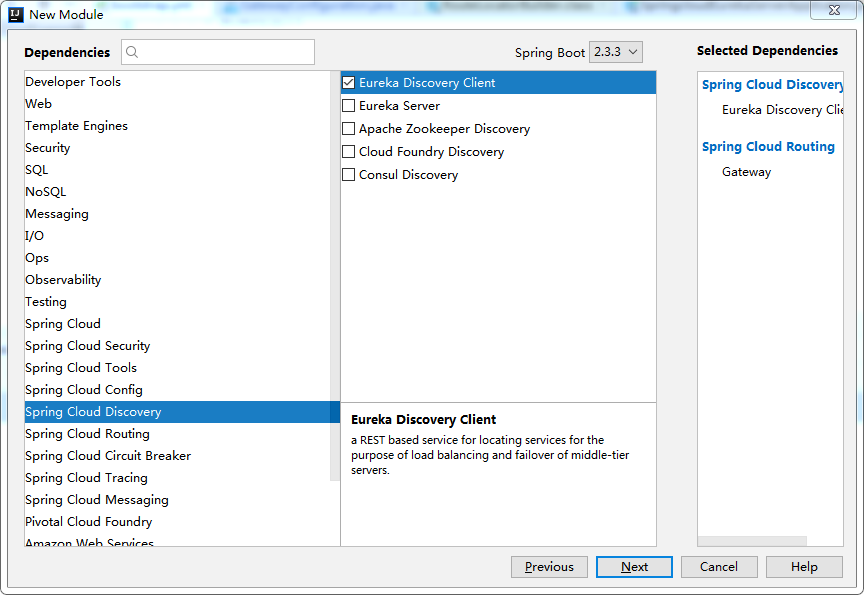

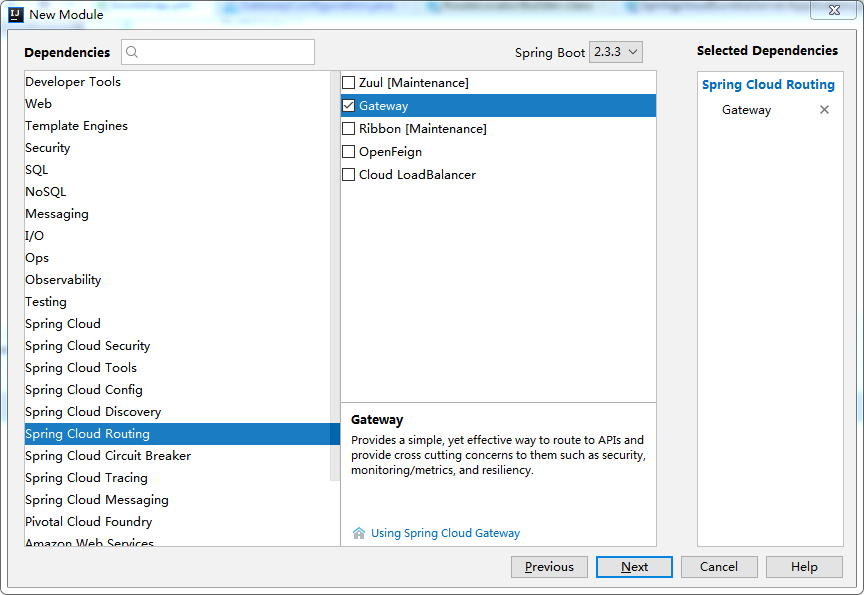

选择Gateway的依赖，选择之后会自动加上对应pom配置

Eureka客户端的依赖也可以加上，这样就可以注册服务到eureka服务端

新建项目之后，检查pom是否有spring-cloud-starter-gateway

<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

检查pom是否有spring-cloud-starter-netflix-eureka-client

<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>

如果不通过idea的Spring Initializer新建项目的，需要自己加上：

<dependencyManagement>
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${spring-cloud.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
  </dependencyManagement>

本博客的是基于spring-cloud-starter-netflix-eureka-client进行试验，试验前要运行eureka服务端，eureka服务提供者，代码请参考上一章博客

4、API Gateway简单实现

4.1 YAML配置Eureka和Gateway

Eureka客户端配置：ps，注意在Application加上@EnableEurekaClient

eureka:
  client:
    # 配置eureka服务地址
    service-url:
      defaultZone: http://localhost:8761/eureka/
    # 关闭eureka健康检查
    healthcheck:
      enabled: false
    # Eureka服务注册开启
    register-with-eureka: true
    # Eureka服务发现开启
    fetch-registry: true
  instance:
    status-page-url-path: http://localhost:8761/actuator/info
    health-check-url-path: http://localhost:8761/actuator//health
    # 显示ip
    prefer-ip-address: true
    # eureka实例id
    instance-id: api-gateway8082

API Gateway配置：


spring:
  application:
    # 指定application name
    name: api-gateway
  cloud:
    gateway:
      routes:
        # 路由id
        - id: user-service-provider
          # 路由到的地址
          uri: http://127.0.0.1:8083/api/users/{username}
          # 设置谓词，路径匹配的进行路由
          predicates:
            - Path=/api/users/{username}

可能遇到：Unable to find RoutePredicateFactory with name Path ，谓词Path必须大写，而且等号之间不能有空格

4.2 Bean注册方式配置网关

除了配置文件，也可以通过配置类进行网关配置：

package com.example.springcloud.gateway.configuration;
import org.springframework.cloud.gateway.route.RouteLocator;
import org.springframework.cloud.gateway.route.builder.RouteLocatorBuilder;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
/**
 * <pre>
 *     spring cloud gateway configuration
 * </pre>
 *
 * <pre>
 * @author mazq
 * 修改记录
 *    修改后版本:     修改人：  修改日期: 2020/09/14 15:00  修改内容:
 * </pre>
 */
@Configuration
public class GatewayConfiguration {
    @Bean
    public RouteLocator customRouteLocator(RouteLocatorBuilder routeLocatorBuilder) {
        return routeLocatorBuilder.routes()
                .route("user-service-provider1",
                        r->r.path("/api/findUser").uri("http://127.0.0.1:8083/api/findUser"))
                .build();
    }
}

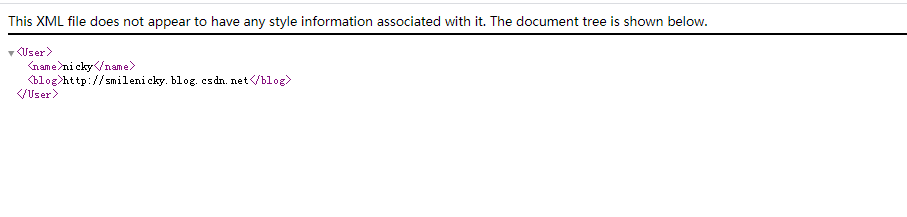

4.3 CURL测试Gateway的接口

curl http://127.0.0.1:gateway_port/api/users/admin

5、Gateway谓词工厂分类

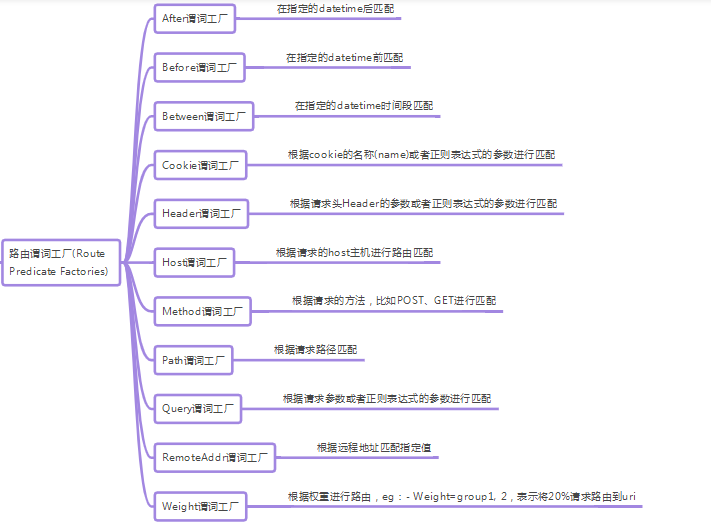

SpringCloud Gateway的谓词工厂分类如图，所谓谓词或者说断言，其实就是一种匹配的规则，根据这些匹配，匹配到就经过过滤器

SpringCloud Gateway的谓词分类比较多，在SpringCloud官方手册也有进行比较详细的介绍，所以本文章挑几个进行介绍既可

After谓词配置

在指定的datetime后触发过滤器

spring:
  cloud:
    gateway:
      routes:
        - id: after_route
            uri: http://127.0.0.1:8083/api/findUser
            predicates:
                - After=2019-01-01T16:30:00+08:00[Asia/Shanghai]

Before谓词配置

spring:
cloud:
  gateway:
    routes:
      - id: before_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
          - Before=2018-01-01T16:30:00+08:00[Asia/Shanghai]

Between谓词配置 ```yaml spring: cloud: gateway:

routes:
  - id: between_route
    uri: http://127.0.0.1:8083/api/findUser
    predicates:
      - Between=2018-01-01T16:30:00+08:00[Asia/Shanghai], 2019-01-01T16:30:00+08:00[Asia/Shanghai]


- Cookie谓词配置
加上cookie "chocolate=ch.p" 经过过滤器
```yaml
spring:
  cloud:
    gateway:
      routes:
      - id: cookie_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
        - Cookie=chocolate, ch.p

linux curl测试接口：

curl http://192.168.9.10:8082/api/findUser?username=nicky --cookie "chocolate=ch.p"

Header谓词配置

加上请求头参数“X-Request-Id”, \d+标识数字

spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
        - Header=X-Request-Id, \d+

curl http://192.168.9.10:8082/api/findUser?username=nicky -H "X-Request-Id:123"

HOST谓词配置

加上域名host匹配

spring:
  cloud:
    gateway:
      routes:
      - id: host_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
        - Host=**.csdn.net

curl http://192.168.9.10:8082/api/findUser?username=nicky -H "Host:smilenicky.csdn.net"

Method谓词配置

method是http请求方式，eg：GET、POST、PUT等等

spring:
  cloud:
    gateway:
      routes:
      - id: method_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
        - Method=GET

 curl -X POST http://192.168.9.30:8082/api/findUser?username=nicky
{"timestamp":"2020-09-15T02:37:30.224+00:00","status":405,"error":"Method Not Allowed","message":"","path":"/api/findUser"}

Query谓词配置

请求参数匹配，url?username=???

spring:
  cloud:
    gateway:
      routes:
      - id: query_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
        - Query=username

curl http://192.168.9.30:8082/api/findUser?username=nicky

远程地址谓词

在远程机192.168.1.1调用接口，都会匹配

spring:
  cloud:
    gateway:
      routes:
      - id: remoteaddr_route
        uri: http://127.0.0.1:8083/api/findUser
        predicates:
        - RemoteAddr=192.168.1.1/22

curl http://192.168.9.30:8082/api/findUser?username=nicky

权重谓词配置

权重匹配比较像nginx的权重配置，8083 url接收80%的请求，8084接收20%请求

spring:
  cloud:
    gateway:
      routes:
      - id: weight_high
        uri:http://127.0.0.1:8083
        predicates:
        - Weight=group1, 8
      - id: weight_low
        uri: http://127.0.0.1:8084
        predicates:
        - Weight=group1, 2

curl http://192.168.9.30:8082/api/findUser?username=nicky

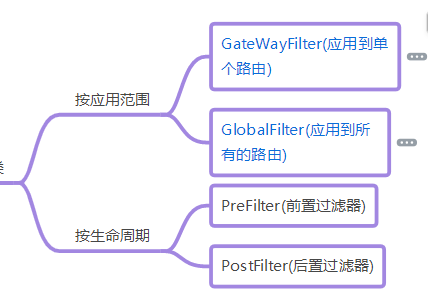

6、Gateway过滤器类型分类

7、GatewayFilter工厂分类

SpringCloud的gatewayFilter有很多分类，详情参考官方手册，官方手册的介绍也相对比较详细，所以本博客挑几个介绍：

PrefixPath GatewayFilter

这个网关过滤器是在请求链接时候加上前缀，如下配置，加上/api的前缀

spring:
  cloud:
    gateway:
      routes:
      - id: prefixpath_route
        uri: http://127.0.0.1:8083
        filters:
        - PrefixPath=/api

curl http://192.168.9.30:8082/findUser?username=nicky

相当于：

curl http://192.168.9.30:8082/api/findUser?username=nicky

AddRequestParameter GatewayFilter

AddRequestParameter GatewayFilter自动带上请求参数的过滤器，加上username=admin参数

spring:
  cloud:
    gateway:
      routes:
      - id: add_request_parameter_route
        uri: http://127.0.0.1:8083
        filters:
        - AddRequestParameter=username, admin

curl http://192.168.9.30:8082/api/findUser

相当于：

curl http://192.168.9.30:8082/api/findUser?username=admin

Hystrix GatewayFilter

Hystrix分布式服务容错保护的过滤器

pom加上配置：

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>

写个ResultBean类：

package com.example.springcloud.gateway.bean;
import lombok.Data;
import org.springframework.http.HttpStatus;
/**
 * <pre>
 *      ResultBean
 * </pre>
 *
 * <pre>
 * @author mazq
 * 修改记录
 *    修改后版本:     修改人：  修改日期: 2020/08/10 17:07  修改内容:
 * </pre>
 */
@Data
public class ResultBean {
    /**
     * 状态
     * */
    private int status;
    /**
     * 描述
     * */
    private String desc;
    /**
     * 数据返回
     * */
    private Object data;
    public ResultBean(int status, String desc, Object data) {
        this.status = status;
        this.desc = desc;
        this.data = data;
    }
    public ResultBean(Object data) {
        this.status = HttpStatus.OK.value();
        this.desc = "处理成功";
        this.data = data;
    }
    public static ResultBean ok(Object data) {
        return new ResultBean(data);
    }
    public static ResultBean ok() {
        return new ResultBean(null);
    }
    public static ResultBean badRequest(String desc,Object data) {
        return new ResultBean(HttpStatus.BAD_REQUEST.value(), desc, data);
    }
    public static ResultBean badRequest(String desc) {
        return new ResultBean(HttpStatus.BAD_REQUEST.value(), desc, null);
    }
    public static ResultBean serverError(String desc, Object data){
        return new ResultBean(HttpStatus.INTERNAL_SERVER_ERROR.value(),"服务器内部异常:"+desc,data);
    }
    public static ResultBean serverError(String desc){
        return new ResultBean(HttpStatus.INTERNAL_SERVER_ERROR.value(),"服务器内部异常:"+desc,null);
    }
}

接口出错，回调这个接口，避免一直请求，造成服务雪崩

package com.example.springcloud.gateway.rest.controller;
import com.example.springcloud.gateway.bean.ResultBean;
import org.springframework.http.HttpStatus;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
/**
 * <pre>
 *      HystrixRestController
 * </pre>
 *
 * <pre>
 * @author mazq
 * 修改记录
 *    修改后版本:     修改人：  修改日期: 2020/09/15 11:46  修改内容:
 * </pre>
 */
@RestController
public class HystrixRestController {
    @GetMapping(value = {"/fallback"})
    public ResultBean fallback() {
        return ResultBean.badRequest("Hystrix fallback");
    }
}

加上配置：

spring:
  cloud:
    gateway:
      routes:
                - id: hystrix_route
          uri: http://127.0.0.1:8083/api/findUser
          predicates:
            - Method=GET
          filters:
            - name: Hystrix
              args:
                name: fallbackcmd
                fallbackUri: forward:/fallback

关了服务请求，让接口报错：

curl http://192.168.9.10:8082/api/findUser?username=nicky
{"status":400,"desc":"Hystrix fallback","data":null}

ps：spring cloud gateway:Unable to find GatewayFilterFactory with name Hystrix

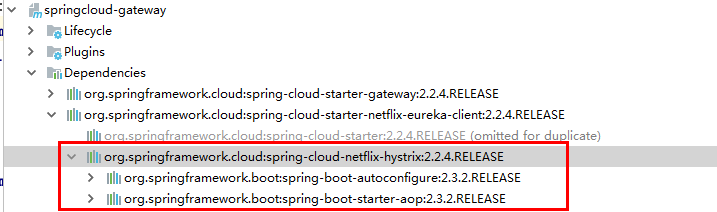

项目里有引入eureka客户端，跟其源码，可以指定其实是有引入Hystrix的，所以原本，我就不加上Hystrix配置，不过项目是一直有报错：spring cloud gateway:Unable to find GatewayFilterFactory with name Hystrix，所以maven查看jar，发现eureka client只是引入部分的jar：

所以总的来说，还是要自己配置；

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>

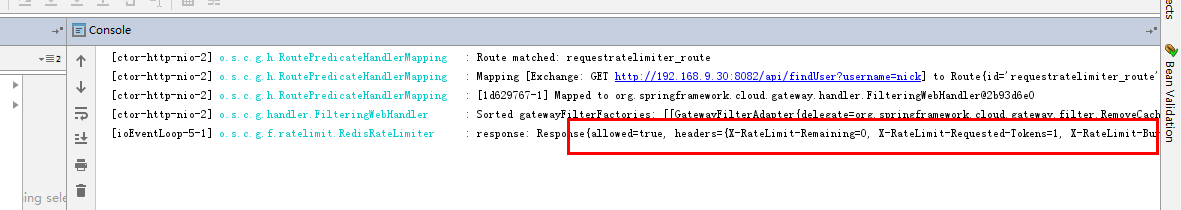

Requestratelimiter GatewayFilter

requestratelimiter用于简单的实现限流，基于Redis实现

 @Bean
@Primary
KeyResolver userKeyResolver() {
    return exchange -> Mono.just(exchange.getRequest().getQueryParams().getFirst("username"));
}
@Bean
public KeyResolver ipKeyResolver() {
    return exchange -> Mono.just(exchange.getRequest().getRemoteAddress().getHostName());
}

KeyResolver需要加上@Primary

spring:
  redis:
    host: 127.0.0.1
    password:
    port: 6379
  cloud:
    gateway:
      routes:
        ## RequestRateLimiter GatewayFilter简单限流
        - id: requestratelimiter_route
          uri: http://192.168.9.30:8083/api/findUser
          predicates:
            - Method=GET
          filters:
            - name: RequestRateLimiter
              args:
                # 每秒允许处理的请求数量
                redis-rate-limiter.replenishRate: 1
                # 每秒最大处理的请求数量
                redis-rate-limiter.burstCapacity: 2
                #每秒最大处理token数量
                redis-rate-limiter.requestedTokens: 1
                # 限流策略，对应策略的BeanName
                key-resolver: "#{@ipKeyResolver}"

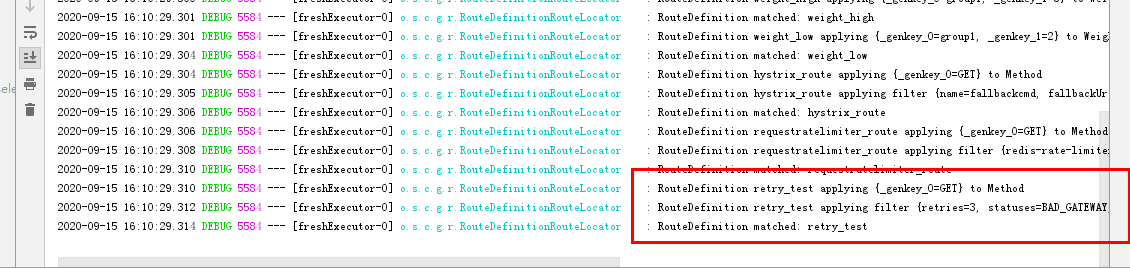

Retry GatewayFilter

retry GatewayFilter是用于重试的过滤器

spring:
  cloud:
      gateway:
        routes:
                # RetryFilter 重试过滤器
        - id: retry_test
          uri: http://127.0.0.1:8083/api/findUser
          predicates:
            - Method=GET
          filters:
            - name: Retry
              args:
                retries: 3 # 重试次数
                statuses: BAD_GATEWAY
                methods: GET,POST
                backoff:
                  firstBackoff: 10ms
                  maxBackoff: 50ms
                  factor: 2
                  basedOnPreviousValue: false

8、GlobalFilter工厂分类介绍

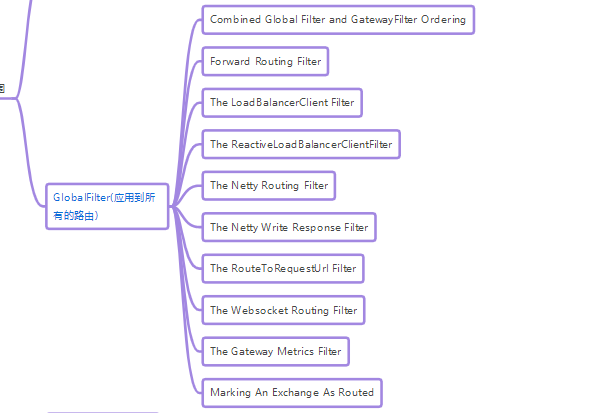

SpringCloud Gateway的GlobalFilter分类如图，详情可以参考官方手册，GlobalFilter是全局的过滤器，作用于所有的路由

8.1 全局过滤器分类

8.2 自定义全局过滤器

package com.example.springcloud.gateway.filter.global;
import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;
@Slf4j
public class CustomGlobalFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        log.info("custom global filter");
        return chain.filter(exchange);
    }
    @Override
    public int getOrder() {
        return -1;
    }
}

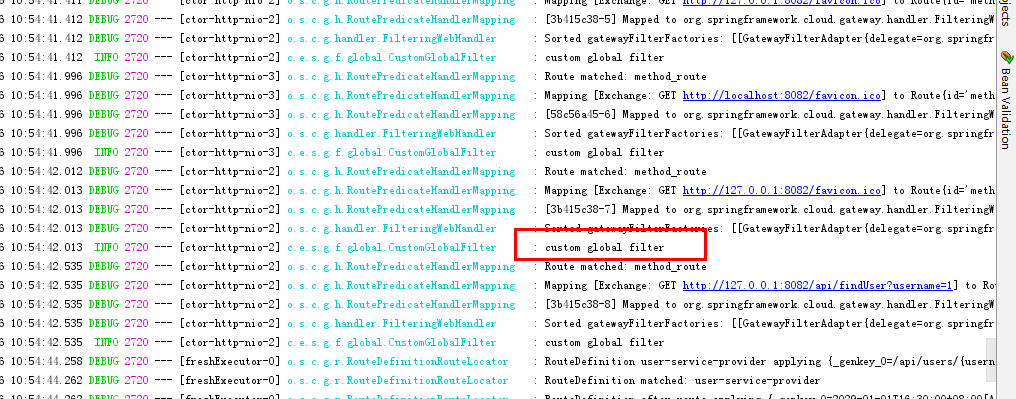

配置类进行配置：

@Bean
    public GlobalFilter customFilter() {
        return new CustomGlobalFilter();
    }

9、SpringCloud官方手册和博客

9.1 SpringCloud Gateway官方手册

SpringCloud 2.0系列的官方参考手册：
https://docs.spring.io/spring-cloud-config/docs/2.2.x/reference/html/
SpringCloud gateway的官方参考手册：
https://docs.spring.io/spring-cloud-gateway/docs/2.2.x-SNAPSHOT/reference/html

9.2 SpringCloud Gateway优质参考博客
方志鹏大佬系列Spring Cloud博客：https://www.fangzhipeng.com/spring-cloud.html
使用Spring Cloud与Docker实战微服务：https://eacdy.gitbooks.io/spring-cloud-book/content/
程序员DD大佬系列Spring Cloud博客：http://blog.didispace.com/spring-cloud-learning/
Spring Cloud GateWay 应用 -> 高可用：https://juejin.im/post/6854573221329846280#heading-6
Spring Cloud Gateway：SpringCloud API网关服务：https://juejin.im/post/6844903982599684103

SpringCloud系列之API Gateway开发手册
