网卡接收数据
通过硬件传输，网卡接收的数据存放到内存中。当网卡把数据写入到内存后（DMA 引擎传输数据到内存不需要cpu），网卡向cpu发出一个中断信号，操作系统便能得知有新数据到来，再通过网卡中断程序去处理数据。
执行中断程序
一般而言，由硬件产生的信号需要cpu立马做出回应（不然数据可能就丢失），所以它的优先级很高。cpu理应中断掉正在执行的程序，去做出响应；当cpu完成对硬件的响应后，再重新执行用户程序。以键盘为例，当用户按下键盘某个按键时，键盘会给cpu的中断引脚发出一个高电平（中断信号）。cpu能够捕获这个信号，然后执行键盘中断程序
阻塞IO （blocking IO）
核心：内核sock等待队列
操作系统为了支持多任务，实现了进程调度的功能，会把进程分为“运行”和“等待”等几种状态，会分时执行各个运行状态的进程，由于速度很快，看上去就像是同时执行多个任务。运行状态是进程获得cpu使用权，正在执行代码的状态；等待状态是阻塞状态，比如下述程序运行到recv时，程序会从运行状态变为等待状态，接收到数据后又变回运行状态
//创建socketint s = socket(AF_INET, SOCK_STREAM, 0);//绑定bind(s, ...)//监听listen(s, ...)//接受客户端连接int c = accept(s, ...)//接收客户端数据recv(c, ...);//将数据打印出来printf(...)
这是一段最基础的网络编程代码，先新建socket对象，依次调用bind、listen、accept，最后调用recv接收数据。recv是个阻塞方法，当程序运行到recv时，它会一直等待，直到接收到数据才往下执行
下图中的计算机中运行着A、B、C三个进程，其中进程A执行着上述基础网络程序，一开始，这3个进程都被操作系统的工作队列所引用，处于运行状态，会分时执行
等待队列的过程：
当进程A执行到创建socket的语句时，操作系统会创建一个由文件系统管理的sock对象（如上图）。这个socket对象包含了发送缓冲区、接收缓冲区、等待队列等成员。等待队列是个非常重要的结构，它指向所有需要等待该socket事件的进程，当其程序执行到recv时，操作系统会将进程A从工作队列移动到该socket的等待队列中（只是把A进程的引用添加到等待队列，A进程在工作队列的位置仍然保留不变）（如下图）。由于工作队列只剩下了进程B和C，依据进程调度，cpu会轮流(分时)执行这两个进程的程序，不会执行进程A的程序。所以进程A被阻塞，不会往下执行代码，也不会占用cpu资源
唤醒的过程：
socket对应着一个端口号，而网络数据包中包含了ip和端口的信息，内核可以通过维护的端口号到socket的索引结构快速找到对应的socket
把socket接收的数据写入sock输出缓冲区，唤醒进程A，从sock的等待队列中移除，A处于运行状态，和 B、C 一起分时执行
非阻塞 I/O（nonblocking IO）
核心：应用进程轮询
**
设置 setblocking(False) ，进程A程序执行到recv后内核会立即响应一个errno，不会阻塞进程A
//创建socketint s = socket(AF_INET, SOCK_STREAM, 0);//绑定bind(s, ...)s.setblocking(False)//监听listen(s, ...)//接受客户端连接int c = accept(s, ...)//接收客户端数据while(true){recv(c, ...);//将数据打印出来printf(...)}
IO 多路复用 （IO multiplexing 原理）
Reactor设计模式：Reactor线程负责调用内核的select函数检查socket状态
select
服务端建立每个链接，相当于打开文件，获得对应的文件描述符fd，相同的源IP/源端口/目标IP/目标端口 对应同一个fd
与poll比较：
select数据结构是数组，有连接数限制1024
poll是数据结构是链表，无连接限制
int s = socket(AF_INET, SOCK_STREAM, 0);bind(s, ...)listen(s, ...)int fds[] = 存放需要监听的socketwhile(true){int n = select(..., fds, ...)for(int i=0; i < fds.count; i++){if(FD_ISSET(fds[i], ...)){//fds[i]的数据处理}}}
程序同时监视如下图的sock1、sock2和sock3三个socket，那么在调用select之后，操作系统把进程A分别加入这三个socket的等待队列中：

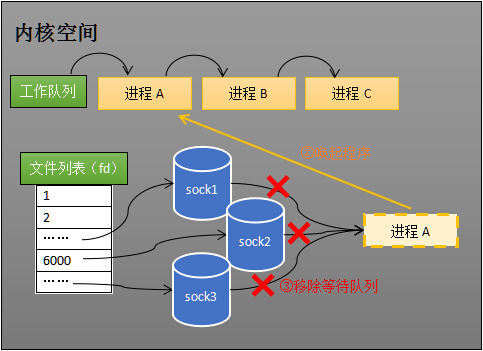

当任何一个socket收到数据后，中断程序将唤起进程：
唤起进程：当进程A被唤醒后，它知道至少有一个socket接收了数据。程序只需遍历一遍socket列表，就可以得到就绪的socket
分别从用户态和内核态分析它们的详情运行机制：
用户态层面：在用户进程里，
（1）创建socket，记录连接套字节socket到SocketArray集合里
（2）构建3个fd数组，分别是关注 读（ReadSet）、写（WriteSet）、异常（ErrorSet）事件，遍历SocketArray集合，添加套子节到3个fd数组里，然后调用系统的select（）方法
int select(int maxfdp, fd_set * readfds, fd_set * writefds, fd_set * errorfds, struct timeval * timeout);# 结构体 fd_set可以理解为一个集合，这个集合中存放的是文件描述符# timeout 若将NULL以形参传入，即不传入时间结构，就是将select置于阻塞状态
（3）调用select时，需要将fd数组传到内核态，等待部分fd就绪后，将传入的fd数组返回到用户态
（4）用户进程对fd数组进行遍历，处理就绪的fd（用户线程请求read把socket接收到的数据 从内核态copy到用户态，进行编解码等业务处理）
（5）循环，重新构建fd数组，调用select
内存态层面：调用select时进入内核态，
（1）遍历fd数组，对每个fd，调用其驱动对应的poll方法。将fd所在线程加入设备的等待队列，及时检查设备就绪状态，并记录下来
调用select后内核会使用copy_from_user将三个位映射数组拷贝到内核中，构造辅助数据结构poll_wqueues，调用每一个fd所对应的驱动中的poll函数，在poll函数中最终会调用到poll_wait（注册的回调函数），这个函数将当前进程加入到设备的等待队列中，加入的同时会及时检查设备的状态，并进行记录，
（2）如果不存在感兴趣的就绪状态，进入休眠，等待有fd就绪后，会唤醒设备等待队列中的线程（当前线程）
当for循环执行完，包含当前进程的等待队列元素会加入到所有待监视的fd的驱动程序的等待队列中，这样的话，不管哪一个fd准备就绪了，都会唤醒当前进程。当前进程被唤醒后，会再执行一次驱动中的poll，检查是否有其他设备准备就绪，返回准备就绪fd的数量，将修改后的fd_set写回用户空间（select源码 doSelect调用之后的代码逻辑 set_fs_set(……)）
可优化之处：
（1）每次都要传入fd数组，返回整个fd数组，导致可大量用户空间很内核空间的互相拷贝
（2）用户态需要遍历fd数组才能找到就绪的fd
（3）内核态同样需要遍历检查fd
epoll
select低效的原因
1：将“维护等待队列”和“阻塞进程”两个步骤合二为一，导致每次select都需要添加等待队列和阻塞进程2个操作。大多数场景需要监视的socket相对固定，并不需要每次都修改，epoll将这两个操作分开，先用epoll_ctl维护等待队列，再调用epoll_wait阻塞进程
1：程序不知道哪些socket收到数据，只能一个个遍历。如果内核维护一个“就绪列表”，引用收到数据的socket，就能避免遍历
关键函数
epoll_create: 创建一个epoll实例，文件描述符
int epoll_create(int size);# size：用来告诉内核这个监听的数目一共有多大# 返回值：epoll句柄的文件描述符 下面用epfd表示# 当创建好epoll句柄后，它就是会占用一个fd值，在linux下/proc/进程id/fd/ 查看/** This structure is stored inside the "private_data" member of the file* structure and represents the main data structure for the eventpoll* interface.*/struct eventpoll {/* Protect the access to this structure */spinlock_t lock;/** This mutex is used to ensure that files are not removed* while epoll is using them. This is held during the event* collection loop, the file cleanup path, the epoll file exit* code and the ctl operations.*/struct mutex mtx;/* Wait queue used by sys_epoll_wait() */wait_queue_head_t wq;/* Wait queue used by file->poll() */wait_queue_head_t poll_wait;/* List of ready file descriptors */struct list_head rdlist;/* RB tree root used to store monitored fd structs */struct rb_root rbr;/** This is a single linked list that chains all the "struct epitem" that* happened while transferring ready events to userspace w/out* holding ->lock.*/struct epitem *ovflist;/* wakeup_source used when ep_scan_ready_list is running */struct wakeup_source *ws;/* The user that created the eventpoll descriptor */struct user_struct *user;struct file *file;/* used to optimize loop detection check */int visited;struct list_head visited_list_link;};
epoll_ctl: 将监听的文件描述符添加到epoll实例中
# epoll_ctl只支持：管道pipe，FIFO，套接字socket，POSIX消息队列，终端，设备等，但是就是不支持普通文件或目录的fdint epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);# epfd：epoll句柄的文件描述符# op：要进行的操作例如注册事件## EPOLL_CTL_ADD：注册新的fd到epfd中；## EPOLL_CTL_MOD：修改已经注册的fd的监听事件；## EPOLL_CTL_DEL：从epfd中删除一个fd；#fd：要监听的fd# event：是告诉内核需要监听什么事件## EPOLLIN ： 表示对应的文件描述符可以读（包括对端SOCKET正常关闭）## EPOLLOUT： 表示对应的文件描述符可以写## EPOLLPRI： 表示对应的文件描述符有紧急的数据可读（这里应该表示有带外数据到来）## EPOLLERR： 表示对应的文件描述符发生错误## EPOLLHUP： 表示对应的文件描述符被挂断## EPOLLET： 将EPOLL设为边缘触发(Edge Triggered)模式（默认为水平触发），这是相对于水平触发(Level Triggered)来说的## EPOLLONESHOT： 只监听一次事件，当监听完这次事件之后，如果还需要继续监听这个socket的话，需要再次把这个socket加入到EPOLL队列里
epoll_wait: 等待epoll事件从epoll实例中发生， 并返回事件以及对应文件描述符
int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);# epfd：epoll句柄的文件描述符# events: 用于回传代处理事件的epoll_event结构体数组，epoll将会把发生的事件复制到 events数组中# maxevents: 表示本次可以返回的最大事件数目，通常 maxevents参数与预分配的events数组的大小是相等的# timeout：表示在没有检测到事件发生时最多等待的时间（单位为毫秒），-1相当于阻塞，0相当于非阻塞，如果 timeout为0，则表示 epoll_wait在 rdllist链表中为空，立刻返回，不会等待# 返回值：返回发生事件数
整体流程
int s = socket(AF_INET, SOCK_STREAM, 0);bind(s, ...)listen(s, ...)int epfd = epoll_create(...); // 创建一个epoll实例epoll_ctl(epfd, ...); //将所有需要监听的socket添加到epfd中while(1){int n = epoll_wait(...) //for(接收到数据的socket){//处理}}
调用epoll_create时，内核创建一个epoll实例 eventpoll结构体，其中 rdr是个红黑树 用于存储以后epoll_ctl传来的socket句柄fd，rdlist是个链表，用于存储准备就绪的事件.
调用epoll_ctl时，对socket封装为epitem到 eventpoll红黑树集合中
当socket收到数据后，当socket收到数据后，中断程序会操作eventpoll对象，添加sock引用（epitem）到eventpoll结构的redlist 集合中
这里是与select区别，select会直接操作进程（唤醒），epoll操作的是eventpoll
当程序执行到epoll_wait时，如果rdlist为空，阻塞进程，添加进程到eventpoll结构中的
等待队列 wq中
当socket接收到数据，中断程序一方面修改rdlist，另一方面唤醒eventpoll等待队列中的进程，进程A再次进入运行状态
LT和ET
主线程正在epoll_wait等待事件时，
- LT模式状态下，请求到了，epoll_wait返回后没有去处理请求(recv)，那么下次epoll_wait时此请求还是会返回（立刻返回了）；
- ET模式状态下，请求到了，epoll_wait返回后没有去处理请求(recv)，下次epoll_wait时将不返回（所以我们应该每次一定要处理），可见很大程度降低了epoll的触发次数
缺点：epoll 目前只支持 pipe, 网络等操作产生的 fd，暂不支持文件系统产生的 fd
不同点：
- select每次都需要把fd集合从用户态拷贝到内核态。epoll是建立socket时把当前socket fd拷贝到内核
- 执行select时，内核每次要遍历传入的fd集合，epoll只需检查就绪队列是否为零，
有fd就绪后，select把就绪数目和fd集合拷贝到用户态，用户态需要再次遍历fd集合才能得到具体的就绪fd，epoll把就绪数目和具体的就绪fd拷贝到用户态
相同点
用户进程都需要循环遍历才能拿到就绪事件
- 拿到就绪事件后都需要再次根据事件类型与内核交互，例如拿到recv的就绪事件，需要去调用read请求，把响应数据从内核态拷贝到用户态
零拷贝技术：
传统的IO
读写操作，总共进行了4次上下文切换（read请求/响应 write请求/响应 ），2次DMA Copy，2次cpu copy
虚拟内存技术（mmap）
mmap+write方式
4次上下文切换，2次copy，一次cpu copy 对应java的 MappedByteBuffer 与 DirectByteBuffer
sendfile方式
linux内核2.1支持 在 mmap基础上扩展。= mmap() + write()，减少了一次write操作，对应java的transferTo方法
sendfile(int out_fd, int in_fd, off_t *offset, size_t count);# in_fd：输入文件的描述符,向的文件必须是可以mmap的# out_fd: 输出文件的描述符,指向一个套接字# endfile只能将数据从文件传递到套接字上
2次切换，2次DMAcopy，1次cpu copy
直接传递文件描述符 linux内核2.4支持
2次切换，2次DMAcopy
