0x08 PE文件

0. 基本概念

  • PE文件
    • 是一种文件格式，目前所学的 exe，dll，sys等都是PE文件
    • 通过检查DOS头的“MZ”(0x5A4D)和NT头的“PE”(0x00004550)来判断一个文件是不是有效的PE文件
  • 术语解释
    • RVA: 数据在虚拟内存中的偏移地址
    • VA: 数据在虚拟内存中的绝对地址
      • VA =实际加载基址+ RVA
    • FOA: 数据在文件中的偏移地址
      • FOA =需要转换的RVA -所在的区段RVA +所在区段的FOA

1. PE 头信息

  • IMAGE_DOS_HEADER
    • e_magic: “MZ” - 0x5A4D
    • e_lfanew：指向NT头的偏移
  • IMAGE_NT_HEADERS
    • signature: “PE” - 0x00004550
    • IMAGE_FILE_HEADER
      • NumberOfSections：区段的数量
      • SizeOfOptionalHeader： 扩展头的大小,会被用于查找区段表
      • Characteristics：可以判断当前是不是DLL，是不是32位，重定位已分离(表示不需要重定位)
    • IMAGE_OPTIONAL_HEADER32
      • Magic：CPU架构：x32（0x10B）x64（0x20B）
      • AddressOfEntryPoint：程序的入口点(OEP)RVA
      • ImageBase：镜像的默认加载基址
      • SectionAlignment ：内存对齐粒度，通常是0x1000，要求大于文件粒度
      • FileAlignment：文件对齐粒度，通常是0x200
      • SizeOfImage：镜像大小，即内存中的大小，最后一个区段的RVA +最后一个区段的大小
      • SizeOfHeaders：整个PE头部大小，通常是 0x400
      • DllCharacteristics ：特征标识0x40 有随机基址
      • NumberOfRvaAndSizes：数据目录表个数 0x10
      • DataDirectory：数据目录表
    • IMAGE_SECTION_HEADER（重要）
      • Name[8]：区段名
      • virtualSize：内存中大小
      • VirtualAddress：内存位置RVA
      • SizeOfRawData：文件中大小
      • PointerToRawData：文件位置FOA
      • Characteristics：区段属性(可读可写可执行)，是否有代码

2. 导入表

  1. typedef struct _IMAGE_IMPORT_DESCRIPTOR {
  2. union {
  3.          DWORD  Characteristics;
  4.          DWORD  OriginalFirstThunk;   // INT
  5.   } DUMMYUNIONNAME;
  8.   DWORD  TimeDateStamp;
  9.   DWORD  ForwarderChain;
  10.   DWORD  Name;           // 模块名称
  11.   DWORD  FirstThunk;     // IAT
  12. } IMAGE_IMPORT_DESCRIPTOR;
  • 导入表中保存的是一组 以全0为结尾 的 IMAGE_IMPORT_DESCRIPTOR 结构。
    • INT：导入名称表，指向了一组以0结尾的 IMAGE_THUNK_DATA 结构，可以找到函数的ID或名称，但是有些时候其中会被填充为0，在文件和内存中它们保存的值是相同的。
      • 当 IMAGE_THUNK_DATA 字段的最高位为1，表示这是一个序号导入的函数
        • 序号的值为 0x0000???? & 0x0000FFFF = 0x0000????
      • 最高位为0，表示这是一个名称导入的函数，
        • 名称和序号保存在 0x???????? 的位置 IMAGE_IMPORT_BY_NAME

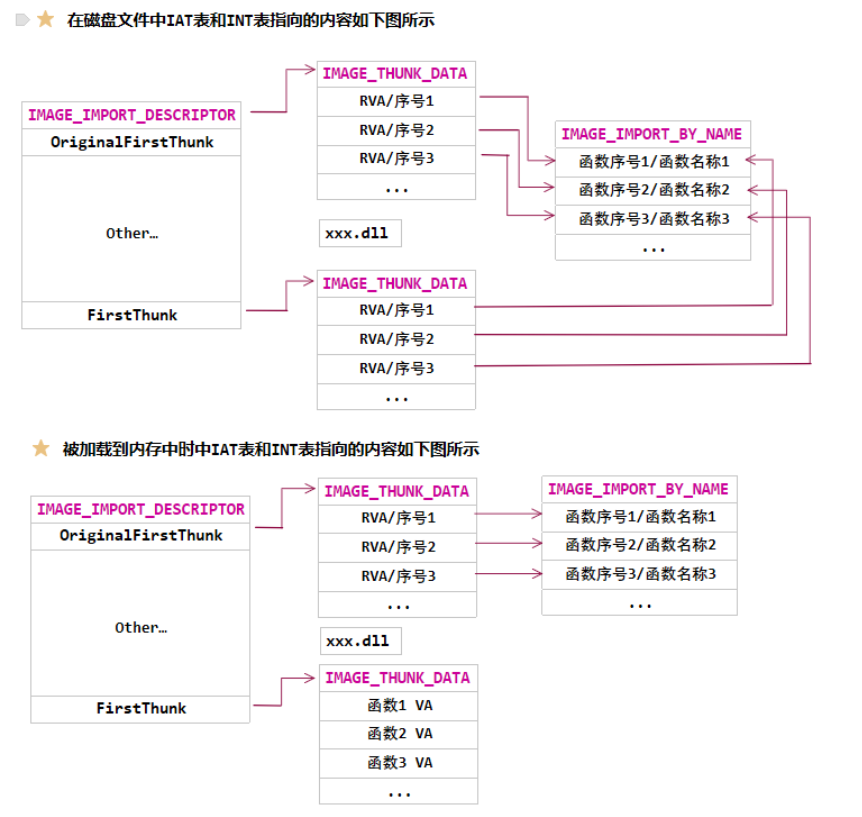

  • IAT：导入地址表，在文件中存放的是INT的数据，当程序被加载到内存时，会被填充为函数的真实地址。image.png

3. 导出表

  1. typedef struct _IMAGE_EXPORT_DIRECTORY
  2. {
  3.     // 省略了无意义的字段
  5.     DWORD Name;   // 模块名RVA
  6.     DWORD Base;   // 序号的起始数值
  7.     DWORD NumberOfFunctions;  // 函数的数量
  8.     DWORD NumberOfNames;      // 有名字的函数的数量
  9.     DWORD AddressOfFunctions; // 导出地址表的的RVA 【DWORD】
  10.     DWORD AddressOfNames;     // 导出名称表的RVA【DWORD-RVA】
  11.     DWORD AddressOfNameOrdinals; // 导出序号表的RVA【WORD】
  12. } IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;
  • 导出表只能有一个
  • 名称表的数量和序号表的数量相同
  • 导出函数的序号 = 基址(Base) + 索引(函数地址表下标)image.png

4. 重定位表

  1. typedef struct _IMAGE_BASE_RELOCATION
  2. {
  3.     DWORD VirtualAddress;
  4.     DWORD SizeOfBlock;
  5.    // WORD TypeOffset[1];
  6. } IMAGE_BASE_RELOCATION;
  • 重定位表由多组重定位块组成，每个重定位块保存的是一个分页(RVA)中需要重定位的所有数据。
  • 重定位项的个数 = (SizeOfBlock– sizeof(IMAGE_BASE_RELOCATION)) / 2
  • 每一个重定位项都是一个WORD类型的值，标识了当前数据的类型以及偏移（相对VirtualAddress）
  • 需要重定位的数据所在的位置 = 实际加载基址 + VirtualAddress + 重定位数据的偏移，其中保存的是一个偏移
  • 重定位公式：需要重定位的地址 - 默认加载基址 + 实际加载基址

5. 资源表

  • 三层结构
    • 一层：资源种类；
    • 二层：此种资源的个数，名称；
    • 三层：资源数据
    • 每一层都是 IMAGE_RESOURCE_DIRECTORY 开始，后面跟着一组IMAGE_RESOURCE_DIRECTORY_ENTRY结构体，保存的是资源的类型和名称
      • 结构体个数 = NumberOfNamedEntries + NumberOfIdentries
  • 第一层&第二层：
    • 资源的类型名称，当 NameIsString 为1时，标识这是一个自定义的名称，使用 NameOffset
    • 字段可以找到 IMAGE_RESOURCE_DIR_STRING_U 字段，其中保存了字符串名称。
  • 第三层：
    • 指向 IMAGE_RESOURCE_DATA_ENTRY，保存了数据的偏移和大小

6.TLS表

  • TLS表IMAGE_TLS_DIRECTORY

    • 使用 __declspec(thread) int nNum = 99; 定义TLS变量

    • TLS 函数的原型如下，和DllMain相比，它们只有返回值类型不同

      1. Void NTAPI t_TlsCallBackA(PVOID DllHandle,DWORD Reason,PVOID Red);

    • TLS 函数的调用顺序位于main函数前，通常用于进行反调试
