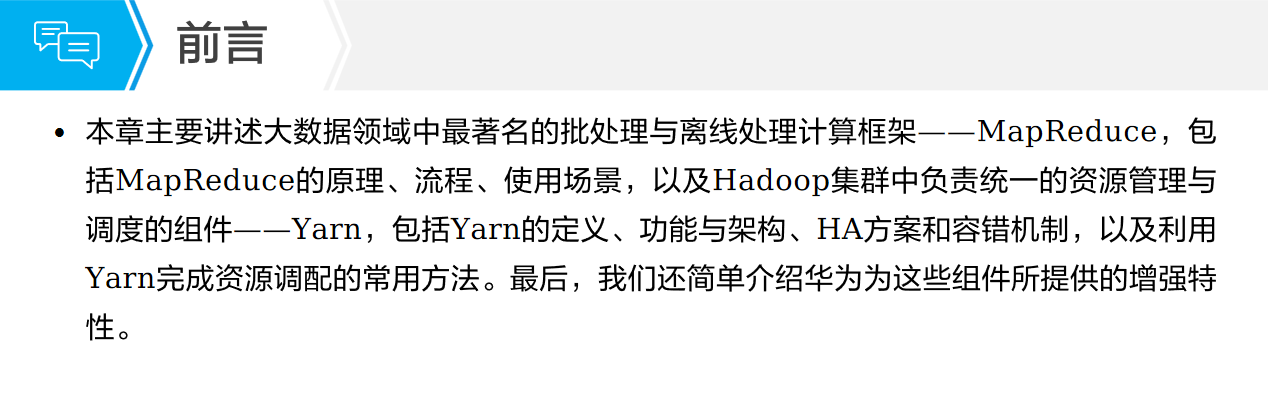

前言

本章主要讲述大数据领域中最著名的批处理与离线处理计算框架——MapReduce，包括MapReduce的原理、流程、使用场景，以及Hadoop集群中负责统一的资源管理与调度的组件——Yarn，包括Yarn的定义、功能与架构、HA方案和容错机制，以及利用Yarn完成资源调配的常用方法。最后，我们还简单介绍华为为这些组件所提供的增强特性。

1 MapReduce和Yarn基本介绍

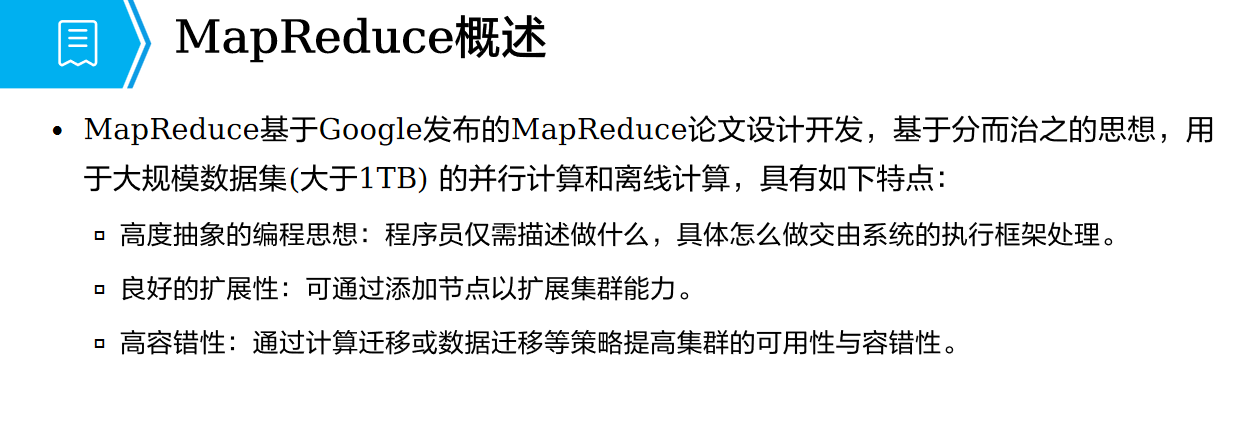

MapReduce概述

MapReduce基于Google发布的MapReduce论文设计开发，基于分而治之的思想，用于大规模数据集(大于1TB) 的并行计算和离线计算，具有如下特点：

  • 高度抽象的编程思想：程序员仅需描述做什么，具体怎么做交由系统的执行框架处理。
  • 良好的扩展性：可通过添加节点以扩展集群能力。
  • 高容错性：通过计算迁移或数据迁移等策略提高集群的可用性与容错性。

资源调度与分配

在Hadoop1.0版本中，只有HDFS和MapReduce，而资源调度通过MRv1来进行，存在着很多缺陷：

  • master是单点，故障恢复依赖于周期性的checkpoint，不保证可靠性，发生故障的时候会通知用户，由用户自行决定是否重新计算。
  • 没有区分作业调度与资源调度。 MR在运行时，环境会有大量的Job并发，因此多样且高效的调度策略是非常重要的。
  • 没有提到资源隔离与安全性，大量Job并发的时候，如何保证单个Job不占用过多的资源，如何保证用户的程序对系统而言是安全的，在Hadoop 1.0中是个大问题。

因此，针对Hadoop1.0中MRv1的不足，以及为了满足编程范式多样化的需求，Hadoop2.0中正式引入了Yarn框架，以便更好地完成集群的资源调度与分配。

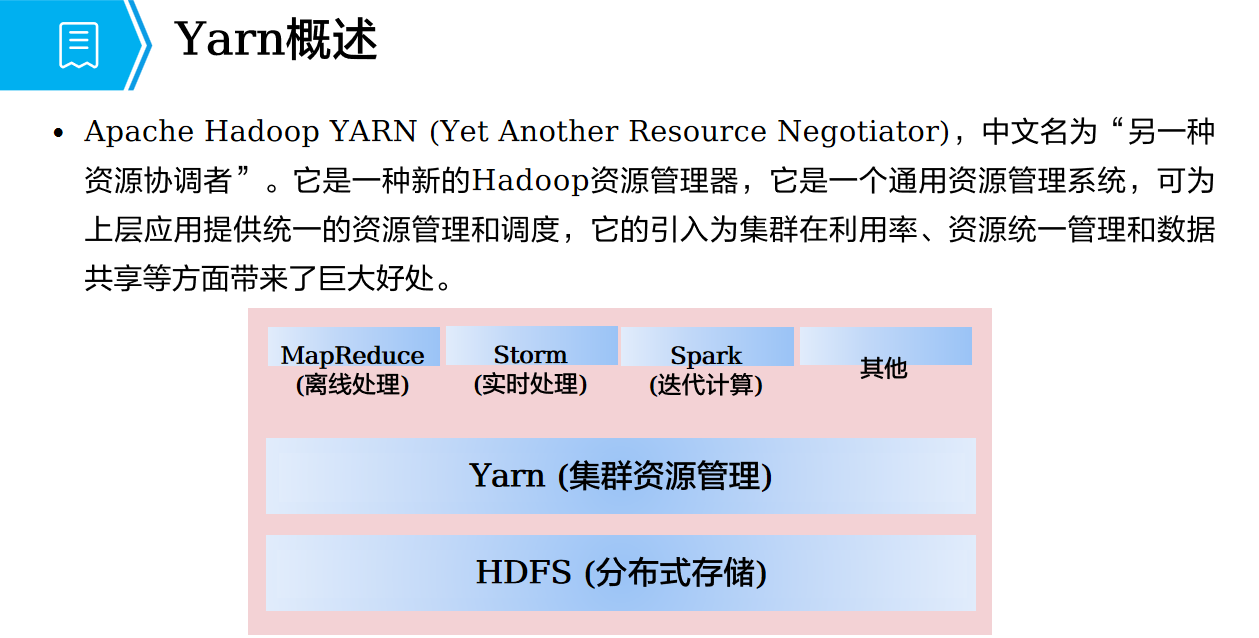

Yarn概述

Apache Hadoop YARN (Yet Another Resource Negotiator)，中文名为“另一种资源协调者”。它是一种新的Hadoop资源管理器，它是一个通用资源管理系统，可为上层应用提供统一的资源管理和调度，它的引入为集群在利用率、资源统一管理和数据共享等方面带来了巨大好处。

2 MapReduce和Yarn功能与架构

MapReduce过程

顾名思义，MapReduce计算过程可具体分为两个阶段，Map阶段和Reduce阶段。其中，Map阶段输出的结果就是Reduce阶段的输入。
可以把MapReduce理解为，把一堆杂乱无章的数据按照某种特征归纳起来，然后处理并得到最后的结果。

  • Map面对的是杂乱无章的互不相关的数据，它解析每个数据，从中提取出key和value，也就是提取了数据的特征。
  • 到了Reduce阶段，数据是以key后面跟着若干个value来组织的，这些value有相关性。在此基础上我们可以做进一步的处理以便得到结果。

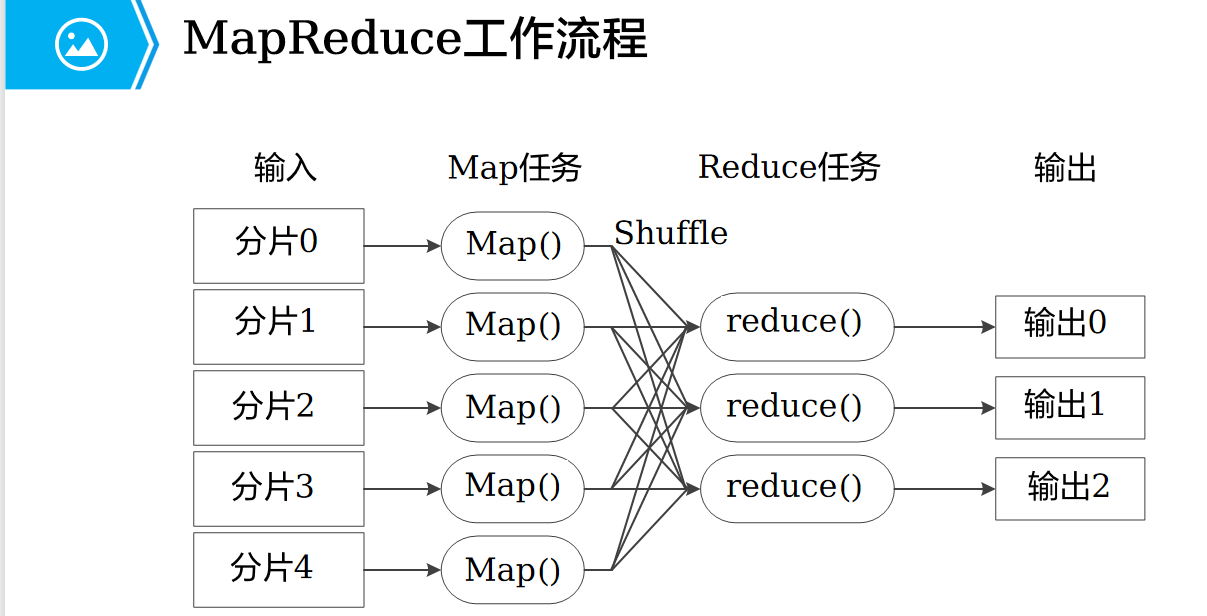

MapReduce工作流程

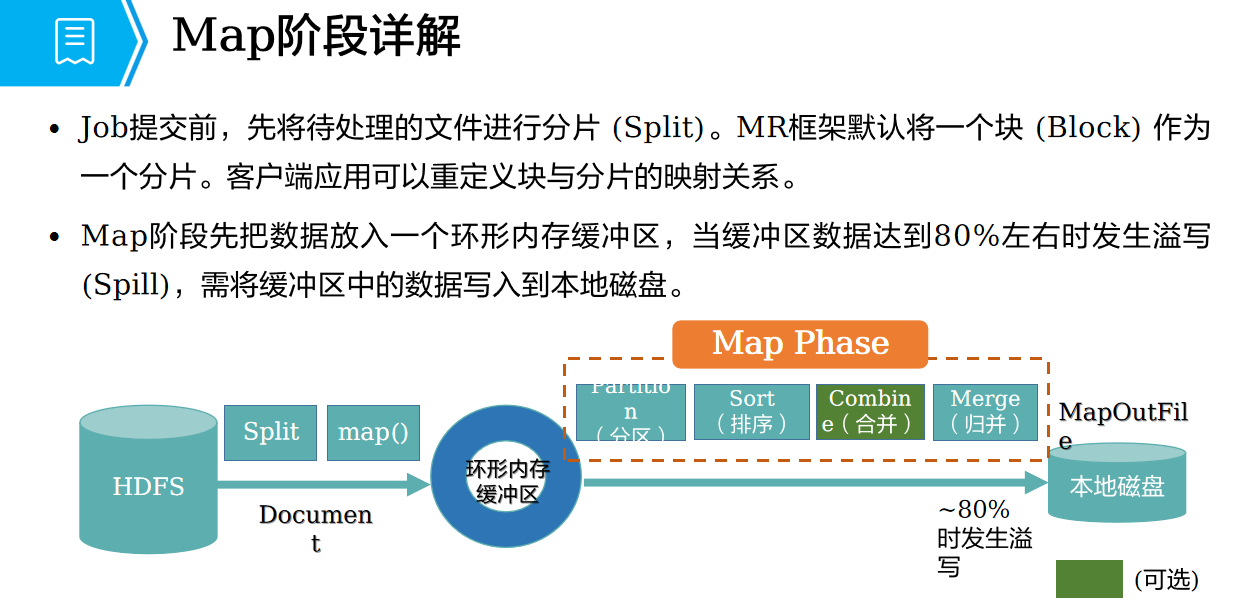

Map阶段详解

Job提交前，先将待处理的文件进行分片 (Split)。MR框架默认将一个块 (Block) 作为一个分片。客户端应用可以重定义块与分片的映射关系。
Map阶段先把数据放入一个环形内存缓冲区，当缓冲区数据达到80%左右时发生溢写 (Spill)，需将缓冲区中的数据写入到本地磁盘。

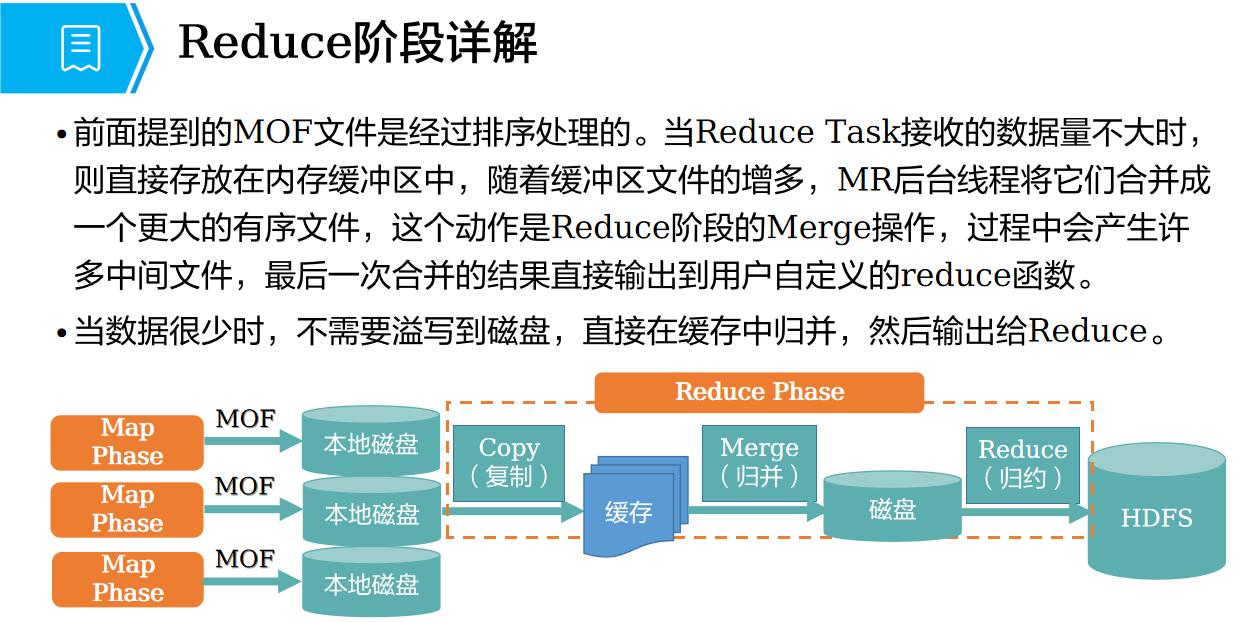

Reduce阶段详解

前面提到的MOF文件是经过排序处理的。当Reduce Task接收的数据量不大时，则直接存放在内存缓冲区中，随着缓冲区文件的增多，MR后台线程将它们合并成一个更大的有序文件，这个动作是Reduce阶段的Merge操作，过程中会产生许多中间文件，最后一次合并的结果直接输出到用户自定义的reduce函数。

当数据很少时，不需要溢写到磁盘，直接在缓存中归并，然后输出给Reduce。

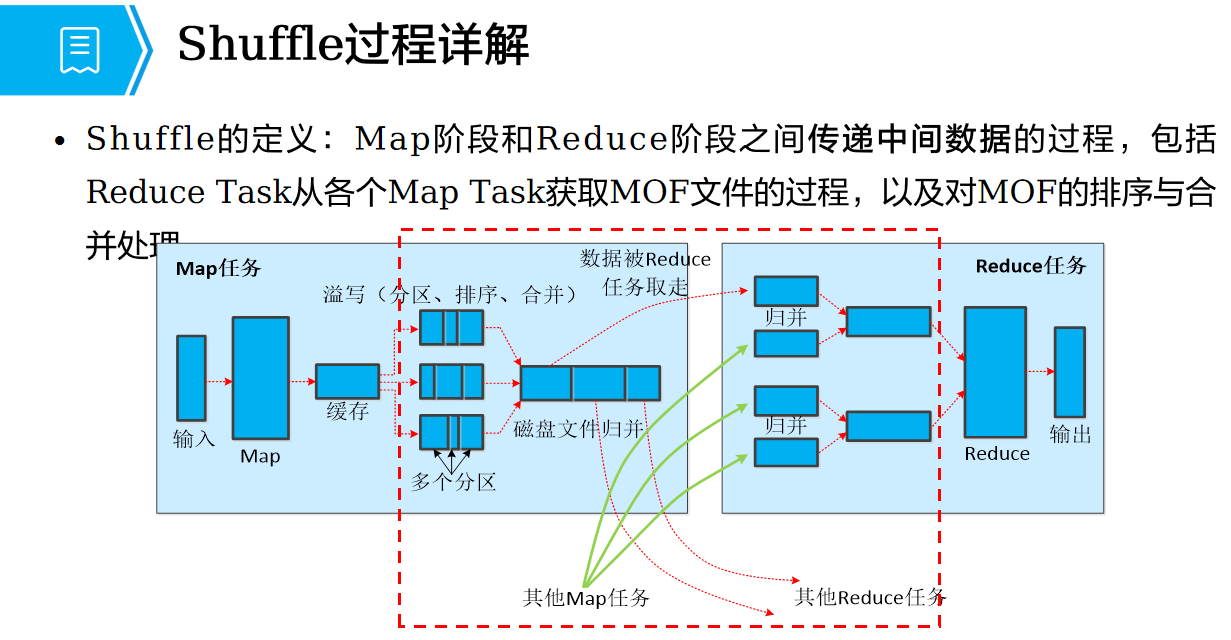

Shuffle过程详解

Shuffle的定义：Map阶段和Reduce阶段之间传递中间数据的过程，包括Reduce Task从各个Map Task获取MOF文件的过程，以及对MOF的排序与合并处理

典型程序WordCount举例


WordCount程序功能

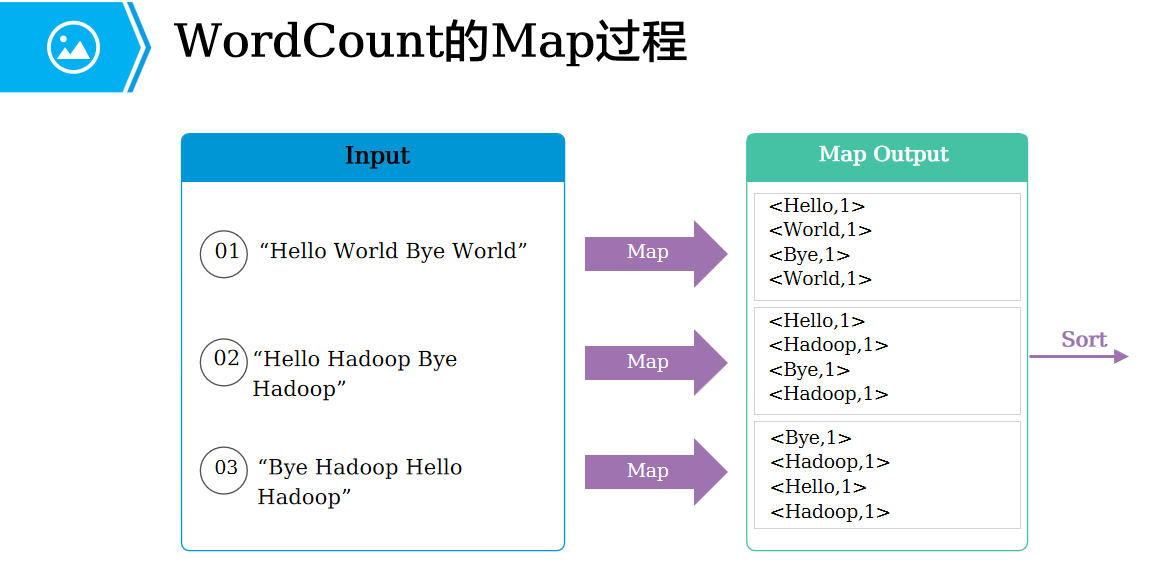

WordCount的Map过程

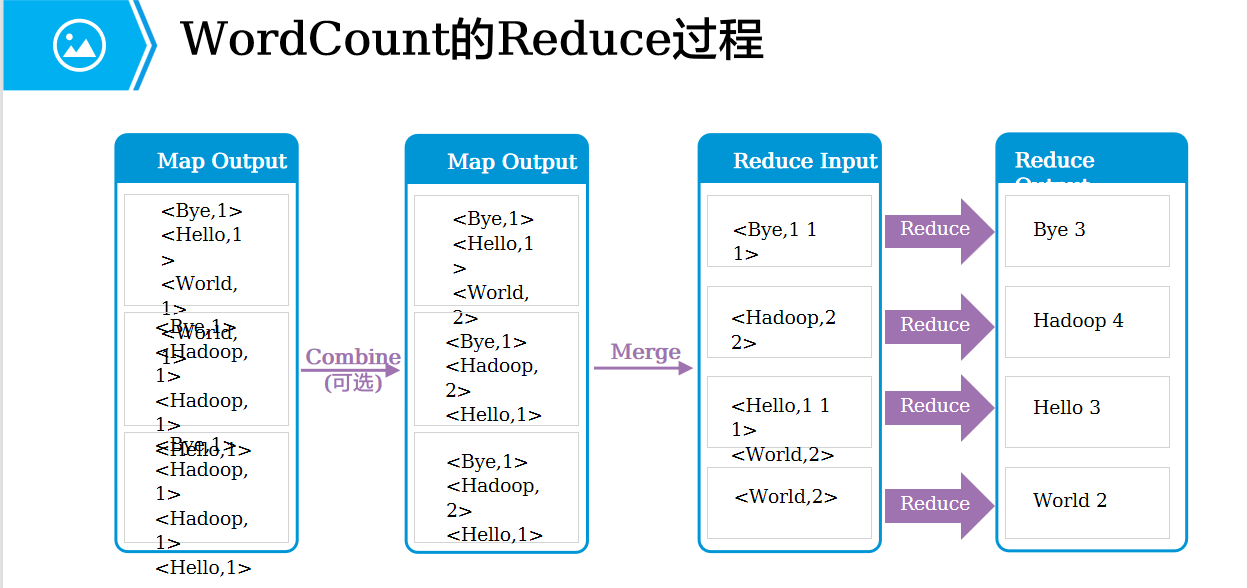

WordCount的Reduce过程

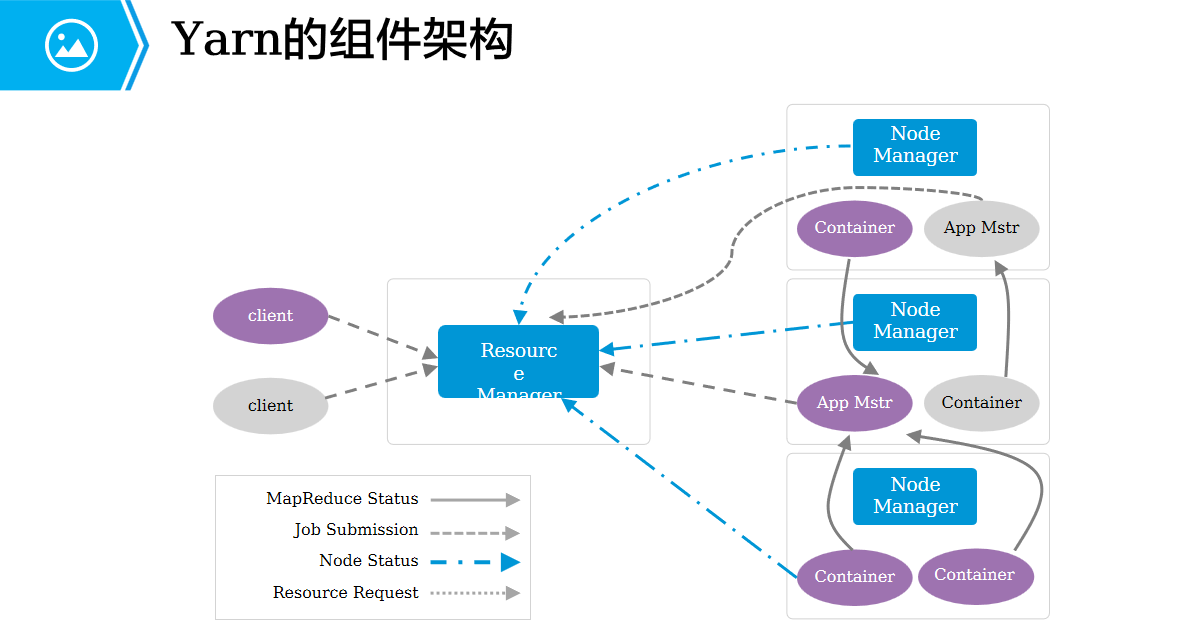

Yarn的组件架构

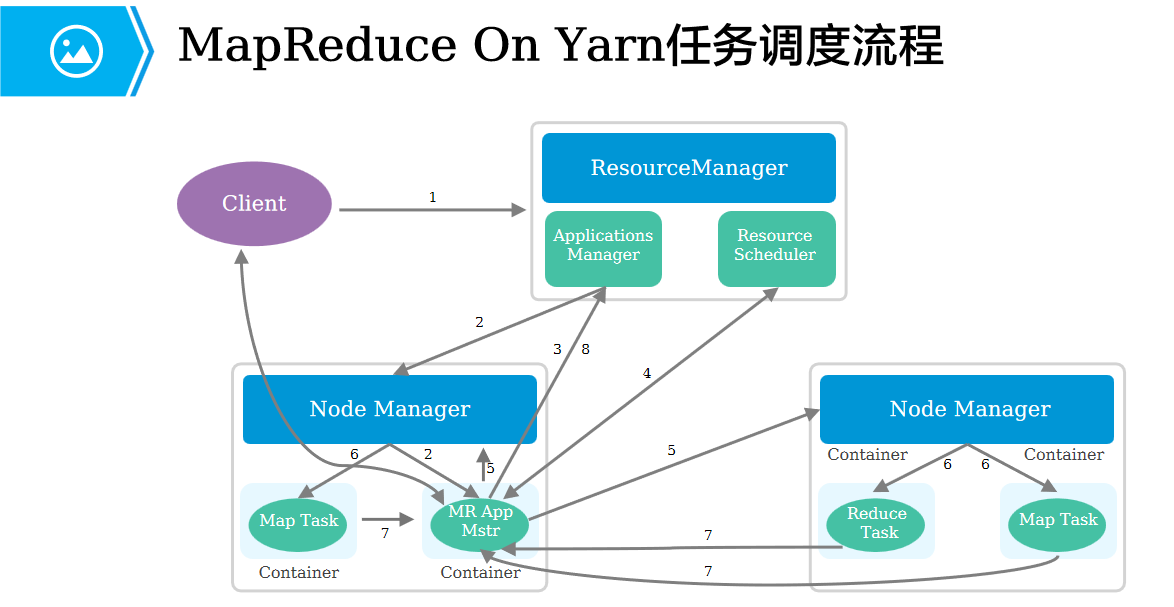

MapReduce On Yarn任务调度流程

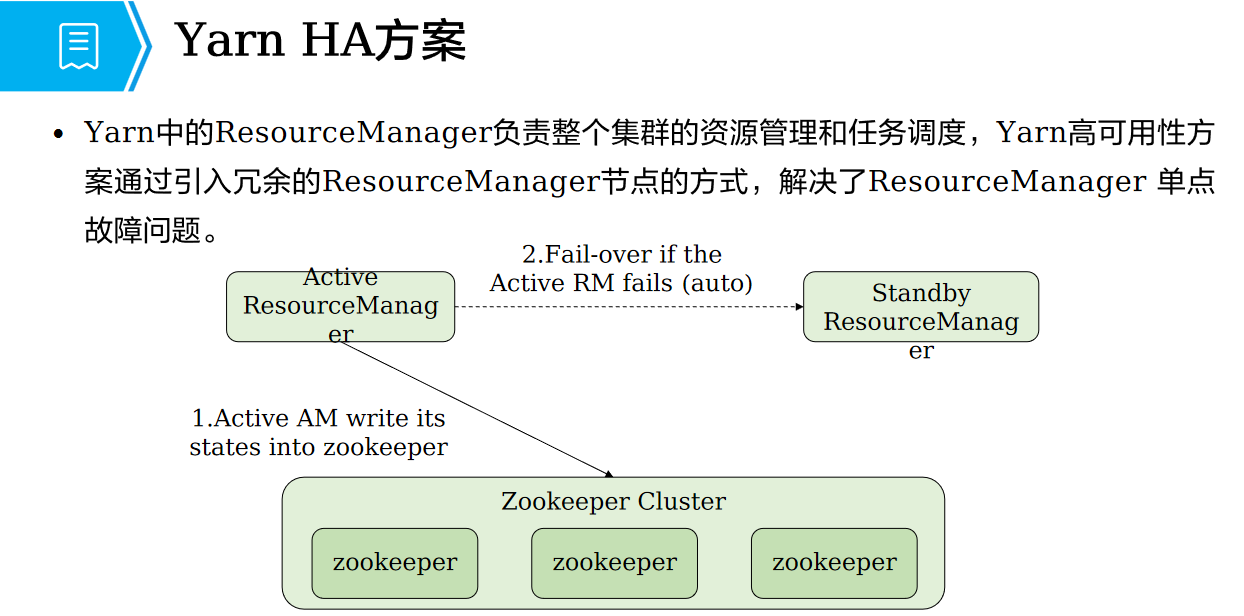

Yarn HA方案

Yarn中的ResourceManager负责整个集群的资源管理和任务调度，Yarn高可用性方案通过引入冗余的ResourceManager节点的方式，解决了ResourceManager 单点故障问题。

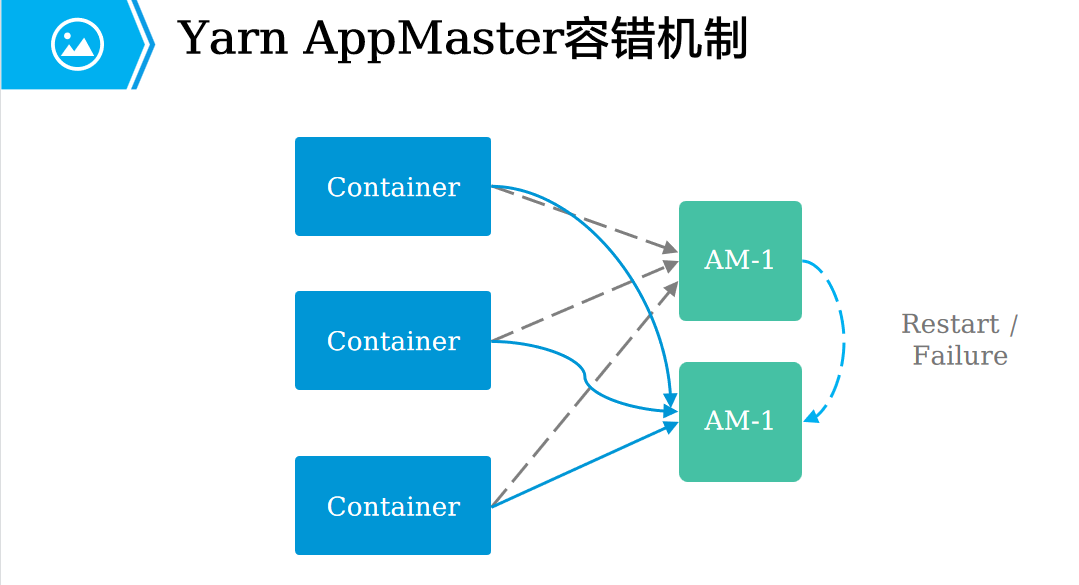

Yarn AppMaster容错机制


3 Yarn的资源管理和任务调度

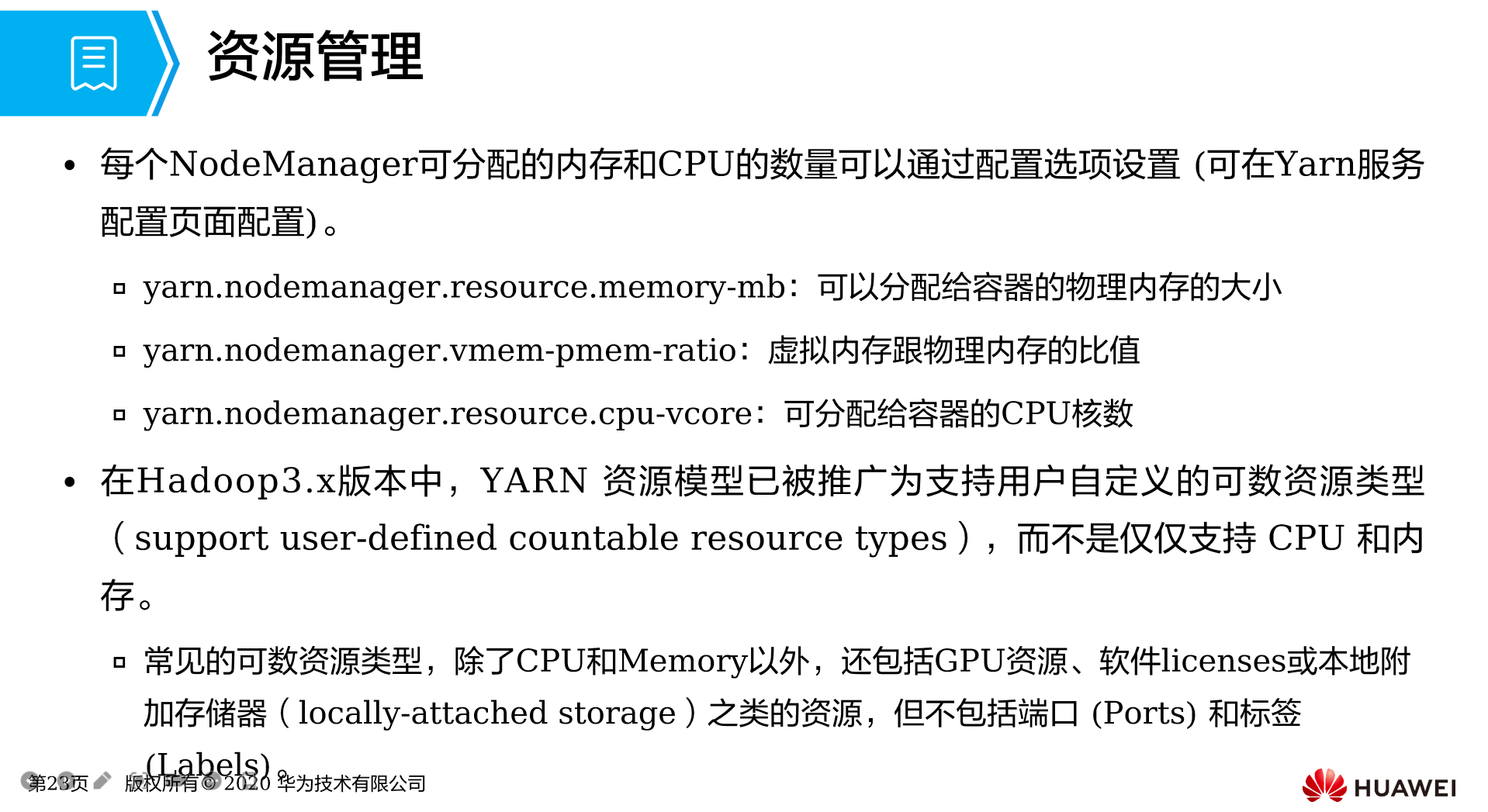

资源管理

每个NodeManager可分配的内存和CPU的数量可以通过配置选项设置 (可在Yarn服务配置页面配置)。

  • yarn.nodemanager.resource.memory-mb：可以分配给容器的物理内存的大小
  • yarn.nodemanager.vmem-pmem-ratio：虚拟内存跟物理内存的比值
  • yarn.nodemanager.resource.cpu-vcore：可分配给容器的CPU核数

在Hadoop3.x版本中，YARN 资源模型已被推广为支持用户自定义的可数资源类型（support user-defined countable resource types），而不是仅仅支持 CPU 和内存。常见的可数资源类型，除了CPU和Memory以外，还包括GPU资源、软件licenses或本地附加存储器（locally-attached storage）之类的资源，但不包括端口 (Ports) 和标签 (Labels)。

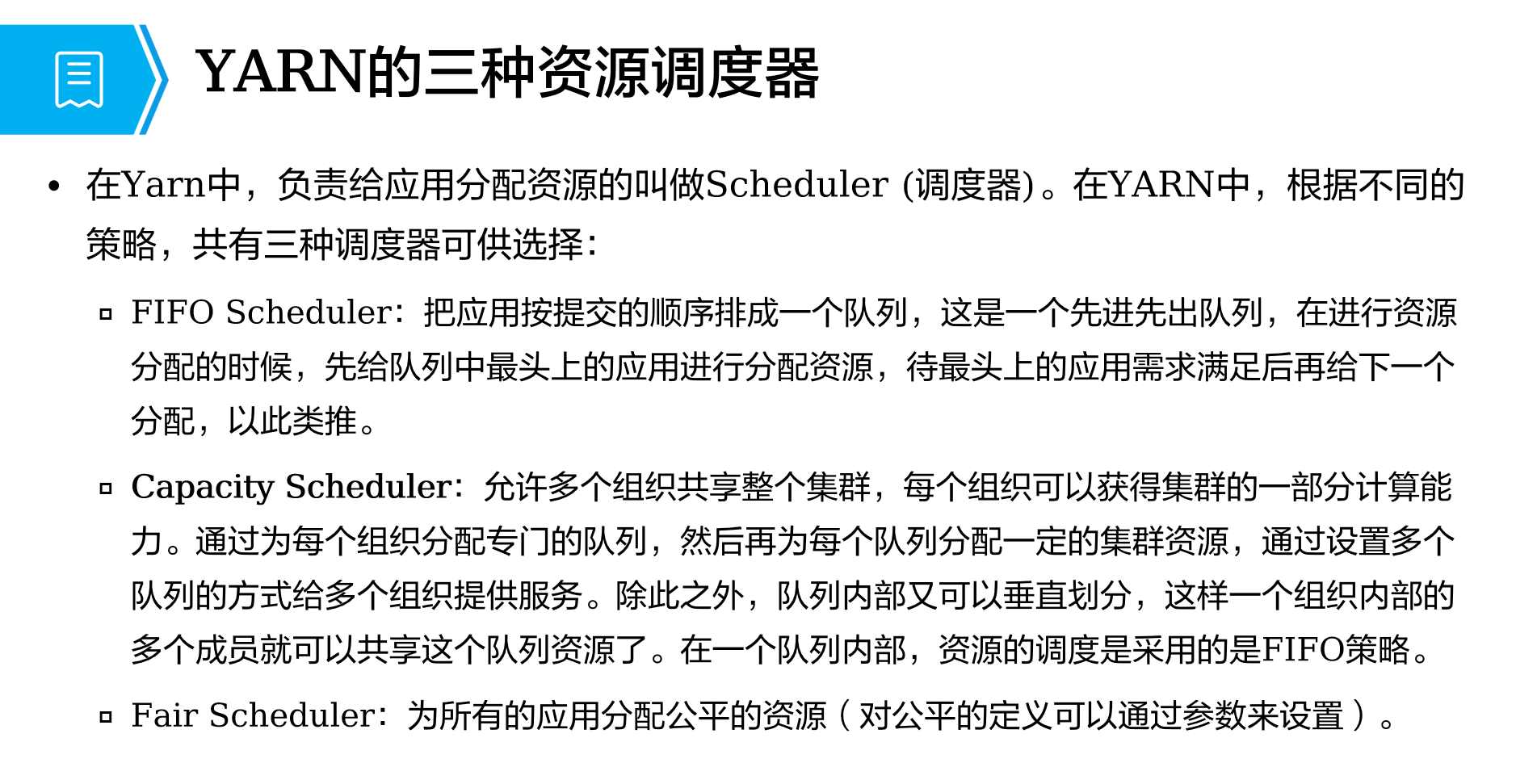

YARN的三种资源调度器

在Yarn中，负责给应用分配资源的叫做Scheduler (调度器)。在YARN中，根据不同的策略，共有三种调度器可供选择：

  • FIFO Scheduler：把应用按提交的顺序排成一个队列，这是一个先进先出队列，在进行资源分配的时候，先给队列中最头上的应用进行分配资源，待最头上的应用需求满足后再给下一个分配，以此类推。
  • Capacity Scheduler：允许多个组织共享整个集群，每个组织可以获得集群的一部分计算能力。通过为每个组织分配专门的队列，然后再为每个队列分配一定的集群资源，通过设置多个队列的方式给多个组织提供服务。除此之外，队列内部又可以垂直划分，这样一个组织内部的多个成员就可以共享这个队列资源了。在一个队列内部，资源的调度是采用的是FIFO策略。
  • Fair Scheduler：为所有的应用分配公平的资源（对公平的定义可以通过参数来设置）。

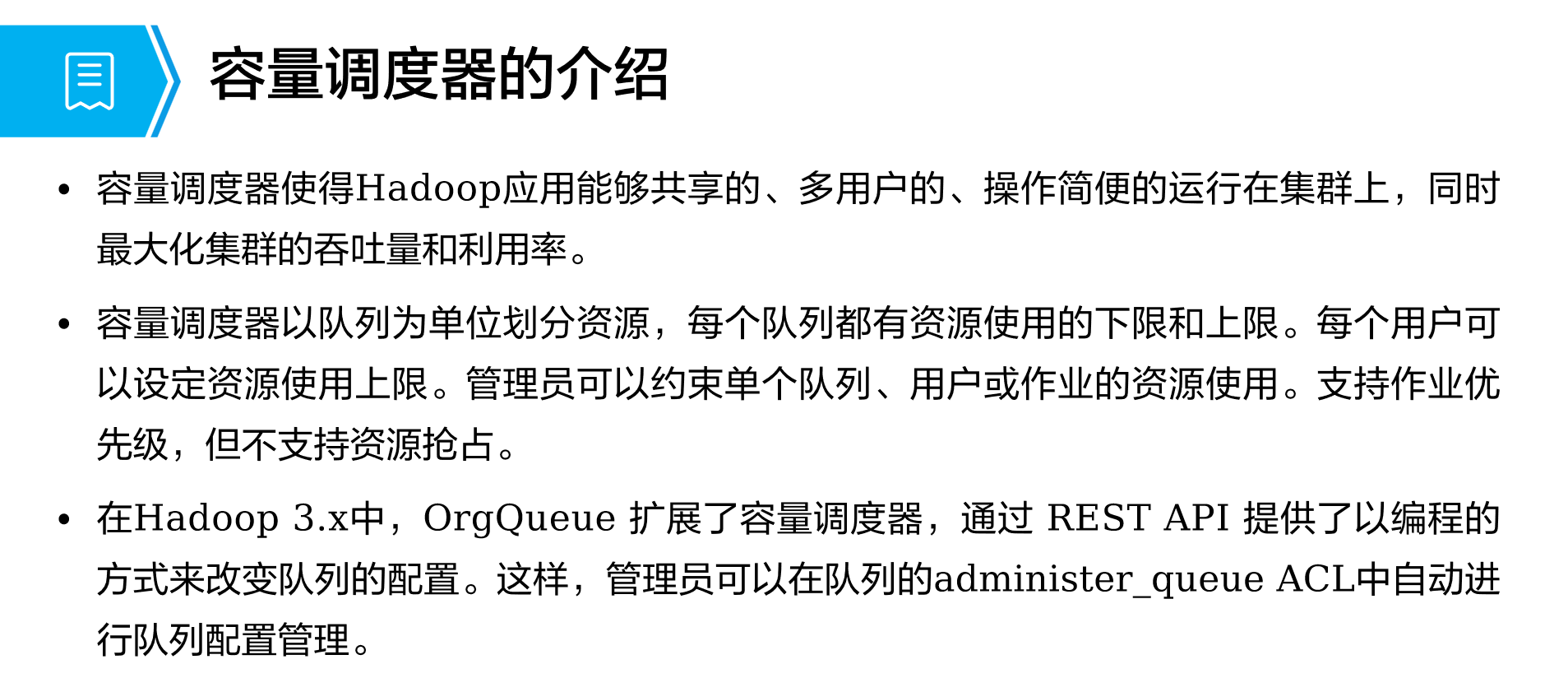

容量调度器的介绍


容量调度器使得Hadoop应用能够共享的、多用户的、操作简便的运行在集群上，同时最大化集群的吞吐量和利用率。
容量调度器以队列为单位划分资源，每个队列都有资源使用的下限和上限。每个用户可以设定资源使用上限。管理员可以约束单个队列、用户或作业的资源使用。支持作业优先级，但不支持资源抢占。
在Hadoop 3.x中，OrgQueue 扩展了容量调度器，通过 REST API 提供了以编程的方式来改变队列的配置。这样，管理员可以在队列的administer_queue ACL中自动进行队列配置管理。

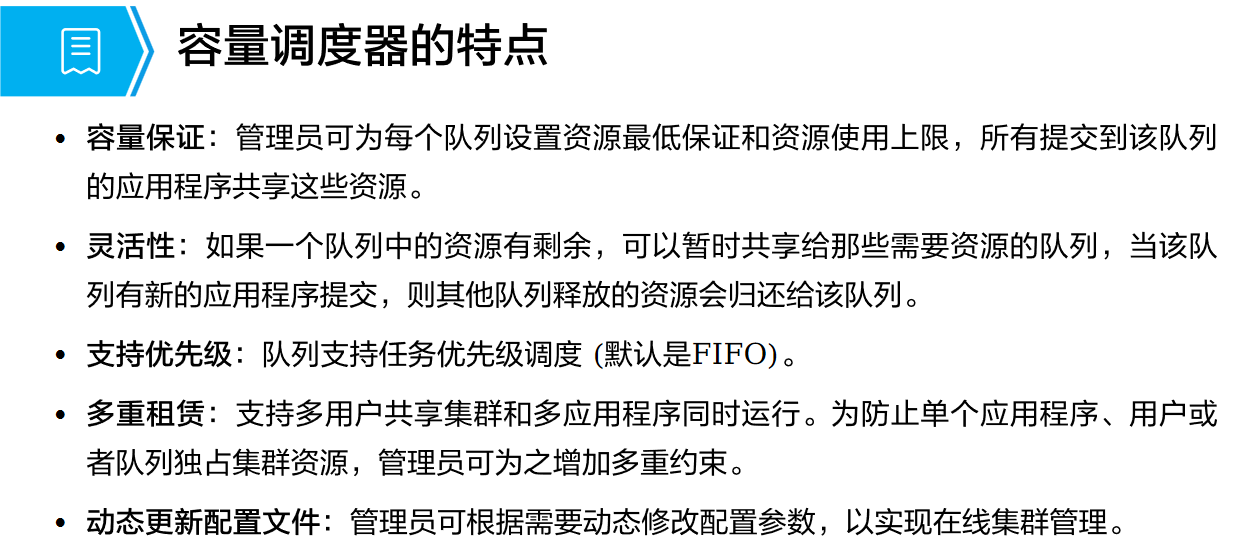

容量调度器的特点

容量保证：管理员可为每个队列设置资源最低保证和资源使用上限，所有提交到该队列的应用程序共享这些资源。
灵活性：如果一个队列中的资源有剩余，可以暂时共享给那些需要资源的队列，当该队列有新的应用程序提交，则其他队列释放的资源会归还给该队列。
支持优先级：队列支持任务优先级调度 (默认是FIFO)。多重租赁：支持多用户共享集群和多应用程序同时运行。为防止单个应用程序、用户或者队列独占集群资源，管理员可为之增加多重约束。
动态更新配置文件：管理员可根据需要动态修改配置参数，以实现在线集群管理。

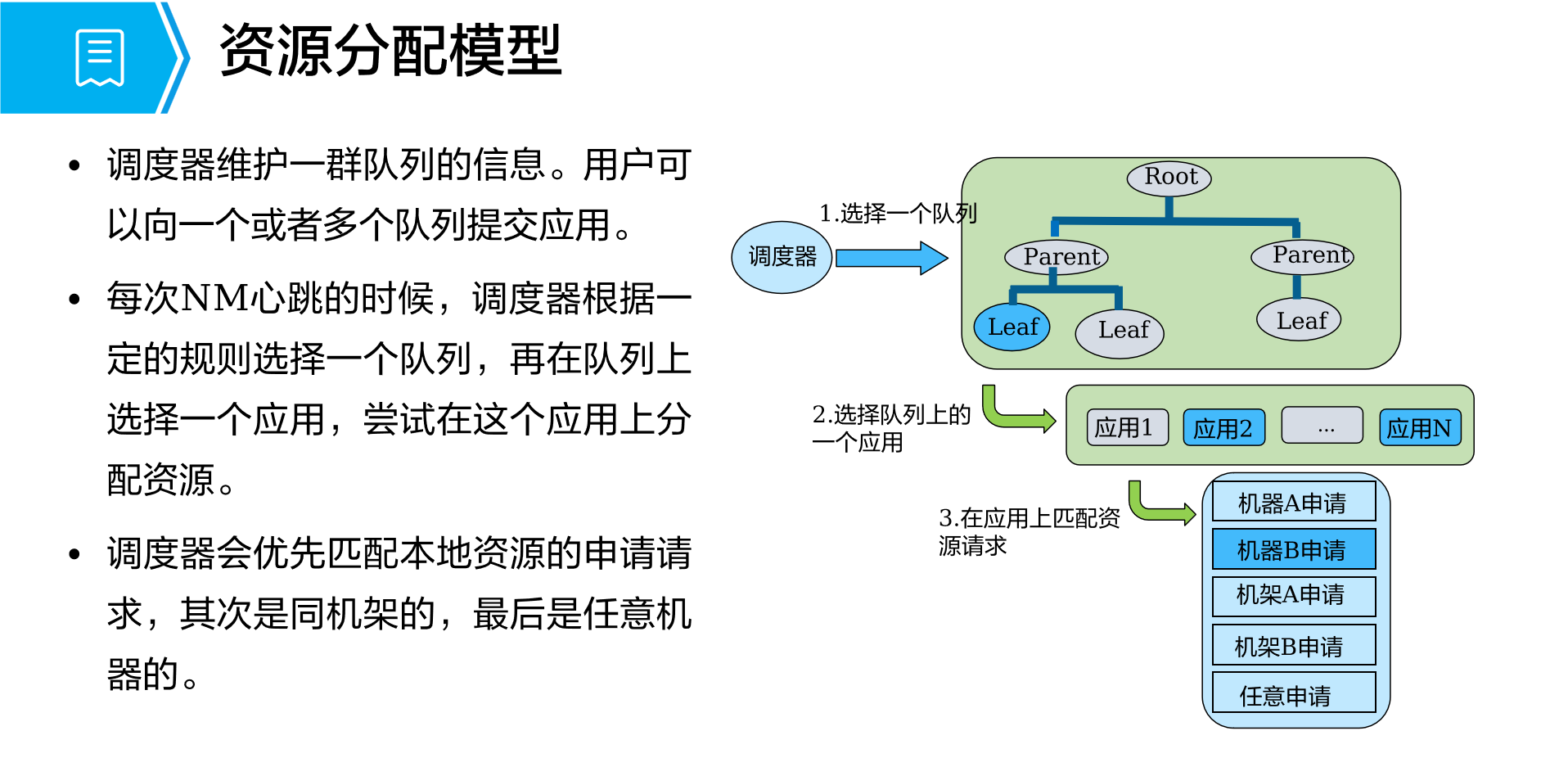

资源分配模型

调度器维护一群队列的信息。用户可以向一个或者多个队列提交应用。
每次NM心跳的时候，调度器根据一定的规则选择一个队列，再在队列上选择一个应用，尝试在这个应用上分配资源。
调度器会优先匹配本地资源的申请请求，其次是同机架的，最后是任意机器的。

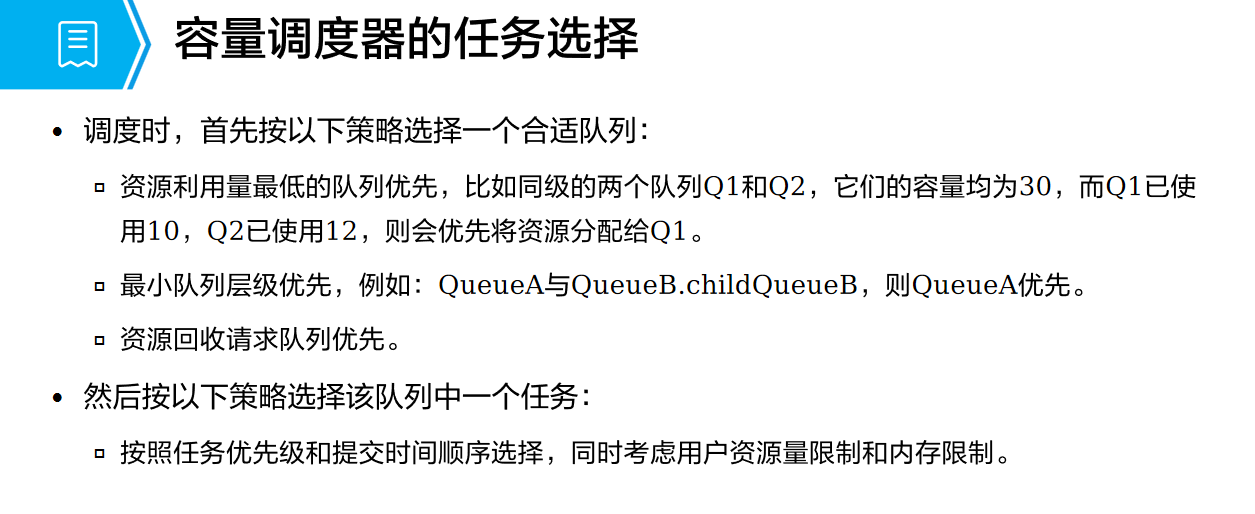

容量调度器的任务选择

调度时，首先按以下策略选择一个合适队列：

  • 资源利用量最低的队列优先，比如同级的两个队列Q1和Q2，它们的容量均为30，而Q1已使用10，Q2已使用12，则会优先将资源分配给Q1。
  • 最小队列层级优先，例如：QueueA与QueueB.childQueueB，则QueueA优先。
  • 资源回收请求队列优先。

然后按以下策略选择该队列中一个任务：

  • 按照任务优先级和提交时间顺序选择，同时考虑用户资源量限制和内存限制。

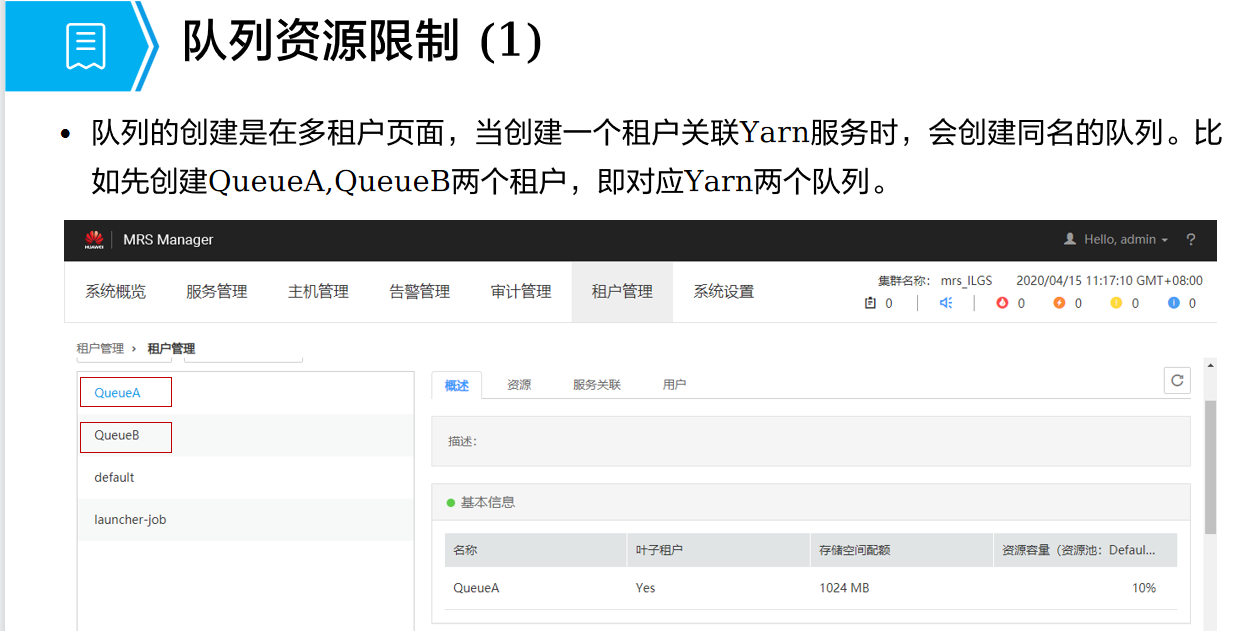

队列资源限制 (1)

队列的创建是在多租户页面，当创建一个租户关联Yarn服务时，会创建同名的队列。比如先创建QueueA,QueueB两个租户，即对应Yarn两个队列。

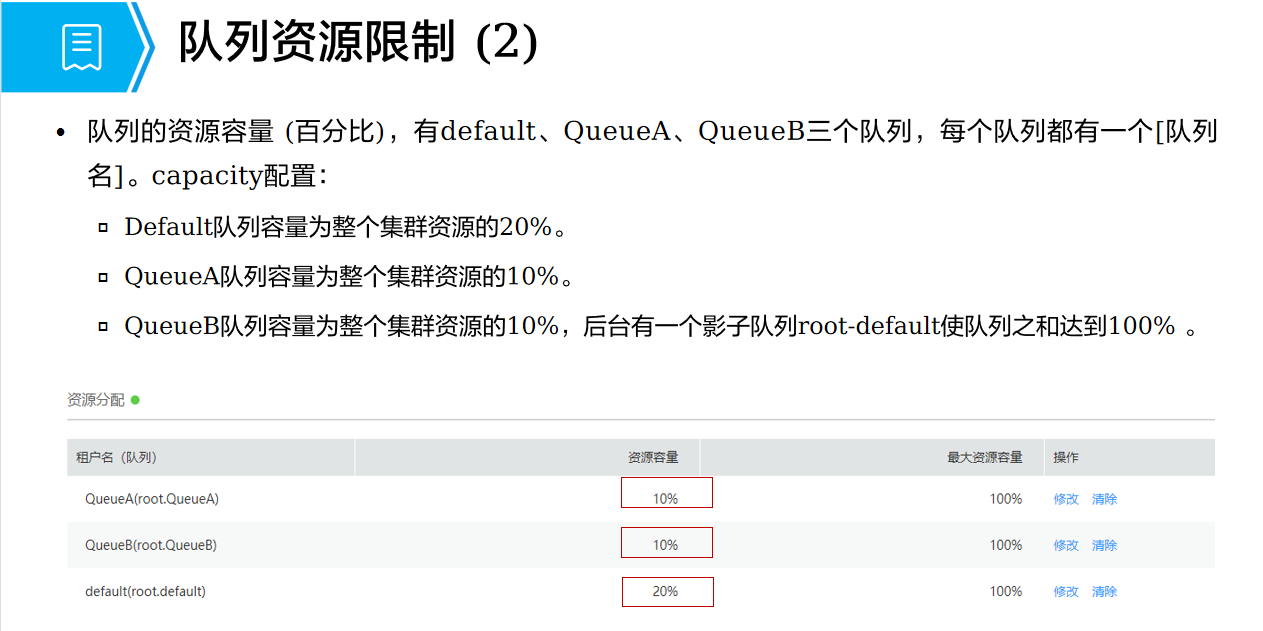

队列资源限制 (2)

队列的资源容量 (百分比)，有default、QueueA、QueueB三个队列，每个队列都有一个[队列名]。capacity配置：

  • Default队列容量为整个集群资源的20%。
  • QueueA队列容量为整个集群资源的10%。
  • QueueB队列容量为整个集群资源的10%，后台有一个影子队列root-default使队列之和达到100% 。

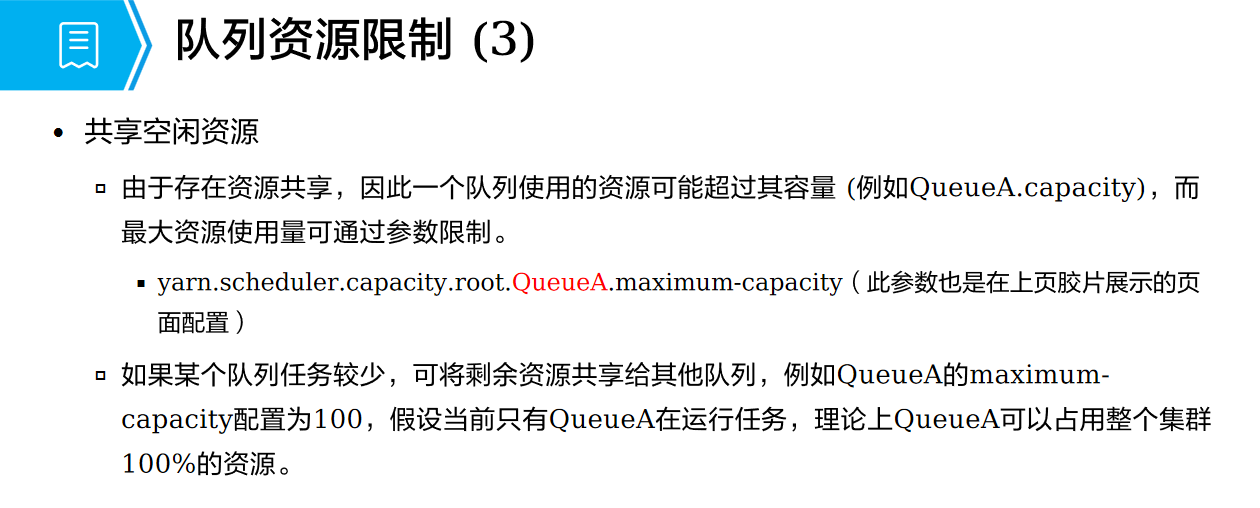

队列资源限制 (3)

共享空闲资源

  • 由于存在资源共享，因此一个队列使用的资源可能超过其容量 (例如QueueA.capacity)，而最大资源使用量可通过参数限制。
    • yarn.scheduler.capacity.root.QueueA.maximum-capacity（此参数也是在上页胶片展示的页面配置）
  • 如果某个队列任务较少，可将剩余资源共享给其他队列，例如QueueA的maximum-capacity配置为100，假设当前只有QueueA在运行任务，理论上QueueA可以占用整个集群100%的资源。

用户限制和任务限制

用户限制和任务限制的参数可通过“租户管理”>“动态资源计划”>“队列配置”进行配置。

用户限制

每个用户最低资源保障 (百分比)：

  • 任何时刻，一个队列中每个用户可使用的资源量均有一定的限制，当一个队列中同时运行多个用户的任务时，每个用户的可使用资源量在一个最小值与最大值之间浮动。其中，最大值取决于正在运行的任务数目，而最小值则由minimum-user-limit-percent决定。
  • 例如，设置队列A的这个值为25，即yarn.scheduler.capacity.root.QueueA.minimum-user-limit-percent=25，那么随着提任务的用户增加，队列资源的调整如图：

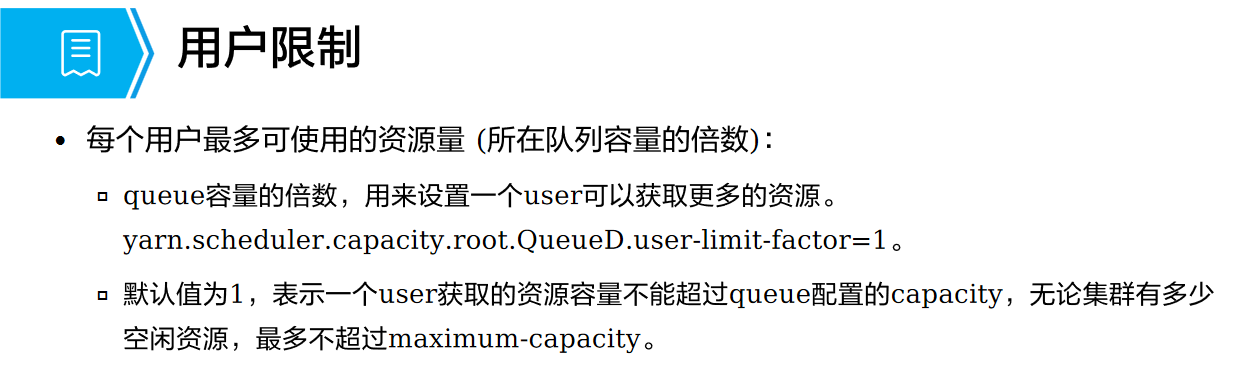

每个用户最多可使用的资源量 (所在队列容量的倍数)：

  • queue容量的倍数，用来设置一个user可以获取更多的资源。

yarn.scheduler.capacity.root.QueueD.user-limit-factor=1。

  • 默认值为1，表示一个user获取的资源容量不能超过queue配置的capacity，无论集群有多少空闲资源，最多不超过maximum-capacity。

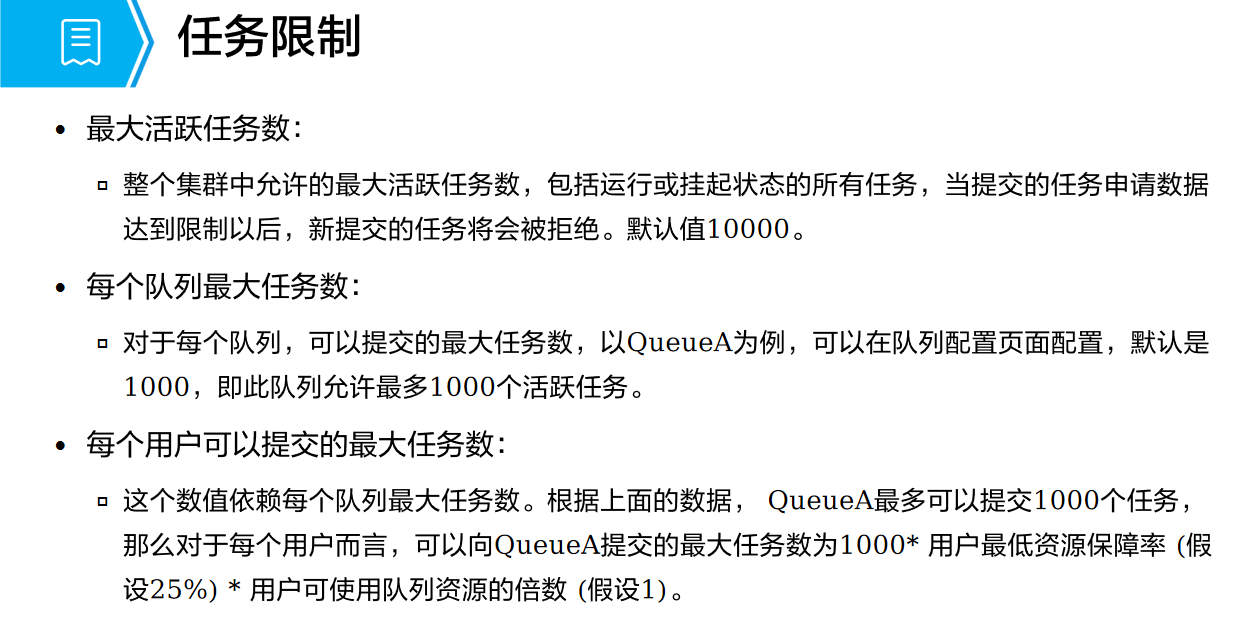

任务限制


  • 最大活跃任务数：
    • 整个集群中允许的最大活跃任务数，包括运行或挂起状态的所有任务，当提交的任务申请数据达到限制以后，新提交的任务将会被拒绝。默认值10000。
  • 每个队列最大任务数：
    • 对于每个队列，可以提交的最大任务数，以QueueA为例，可以在队列配置页面配置，默认是1000，即此队列允许最多1000个活跃任务。
  • 每个用户可以提交的最大任务数：
    • 这个数值依赖每个队列最大任务数。根据上面的数据， QueueA最多可以提交1000个任务，那么对于每个用户而言，可以向QueueA提交的最大任务数为1000 用户最低资源保障率 (假设25%) 用户可使用队列资源的倍数 (假设1)。

查看队列信息

队列的信息可以通过Yarn webUI进行查看，进入方法是“服务管理”>“Yarn”>“ResouceManager (主)”>“Scheduler”。

4 增强特性

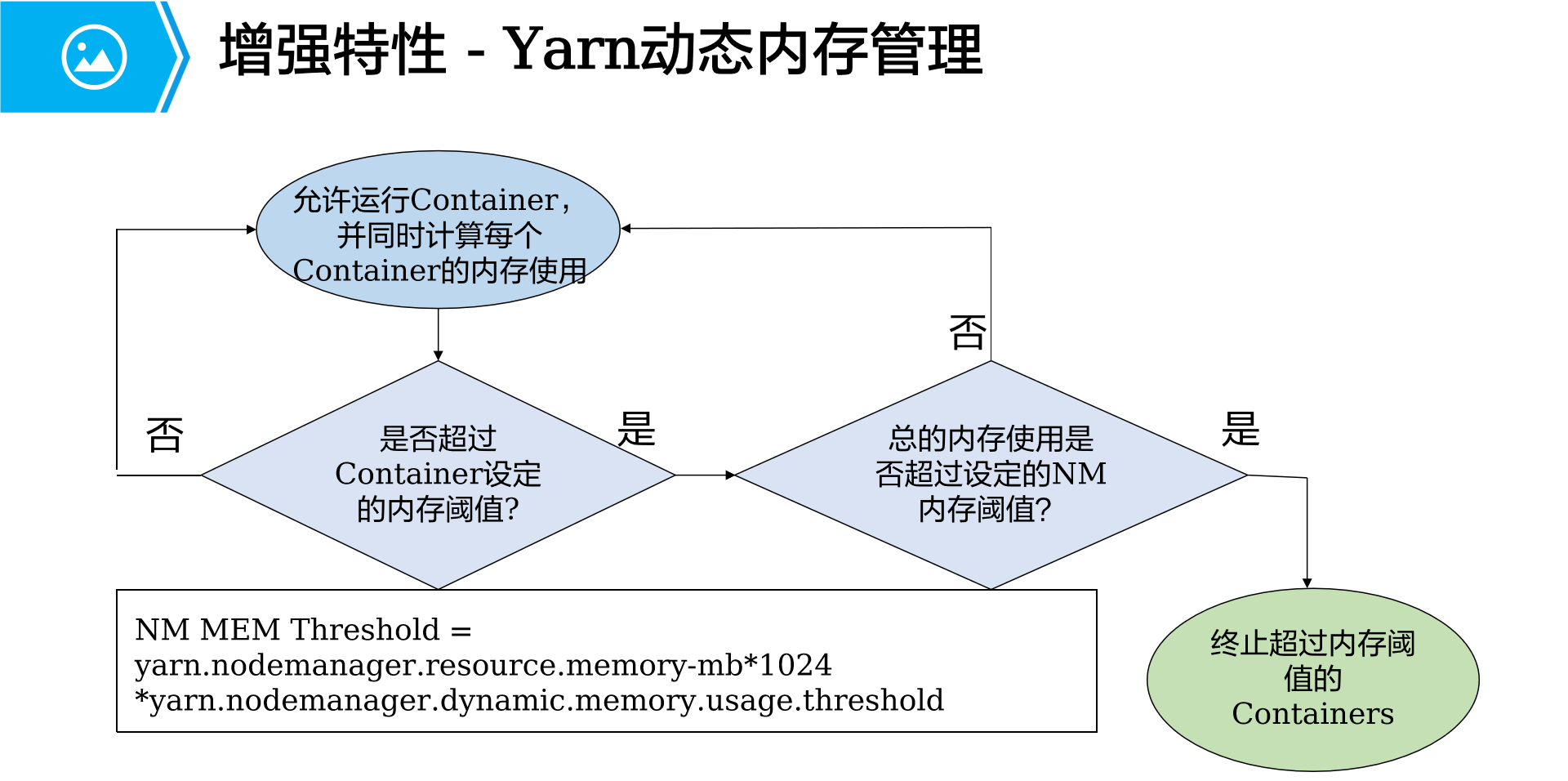

增强特性 - Yarn动态内存管理

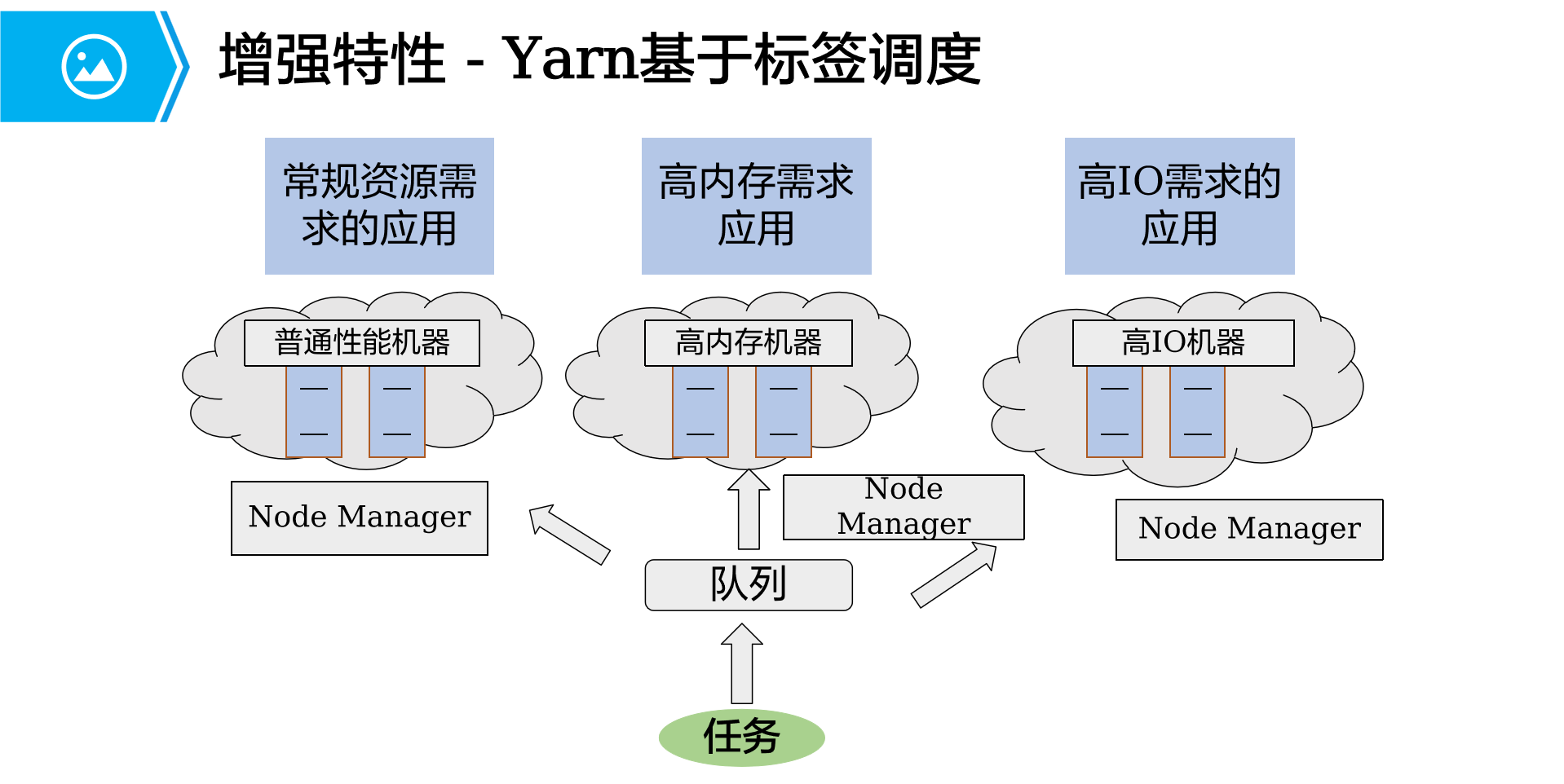

增强特性 - Yarn基于标签调度


总结


思考题

下面哪些是MapReduce的特点？（ ）
A. 易于编程
B. 良好的扩展性
C. 实时计算
D. 高容错性

Yarn中资源抽象用什么表示？（ ）
A. 内存
B. CPU
C. Container
D. 磁盘空间

下面哪个是MapReduce适合做的？（ ）
A. 迭代计算
B. 离线计算
C. 实时交互计算
D. 流式计算

容量调度器有哪些特点？（ ）
A. 容量保证
B. 灵活性
C. 多重租赁
D. 动态更新配置文件
