HBase是一种关系型的分布式数据库，可以用来存储海量的数据，满足海量数据的实时响应查询计算的应用要求。

在介绍正式内容之前，我们可以先想一想，大数据平台所提供的主要功能是什么？
大数据平台主要提供的是存储和计算，对于所学习的每一种组件，应该考虑其应用场景。
那么HBase除了能够应对海量数据的存储，同时也能够支撑实时响应查询计算。
接下来对HBase进行讲解。

HBase 基本介绍

HBase简介

HBase是谷歌的bigTable的开源实现，它能够提供高可靠、高性能、面向列、可伸缩的分布式存储服务。
采用谷歌的bigTable大表机制，存储的规模能够达到数十亿行级别以及数百万列的级别，并且对大数据的读和写能够达到实时响应的服务。
HBase的底层文件系统时采用的HDFS进行存储的，因此能够提供高可靠的文件读写。
HBase用zookeeper提供协同服务，zookeeper为HBase提供了三种服务，分别是：

1. 分布式锁服务
2. 监听服务
3. 数据库服务

HBase与RDB的对比

上面是HBase与传统的关系型数据库的对比。

1. 数据索引

对于HBase来说，它的数据索引仅仅只有行键作为的索引。
传统的关系型数据库，通常可以对不同的列，构建比较复杂的索引，来提高数据的访问性能。
但是HBase如果通过巧妙的设计，HBase的访问方法都能够利用行键对行键进行扫描，或者是扫描行键的某一个区域，从而查询到数据。使得整个系统的性能不至于下降。

1. 数据维护

HBase的更新操作不会去替换当前的值，只会增加一个新的版本。
而对于传统的关系型数据库来说，新值将会替换旧值。旧值被覆盖后就不存在了。

1. 可伸缩性

关系数据库很难实现横向扩展，纵向扩展的空间也比较有限。
相反，HBase和BigTable这些分布式数据库就是为了实现灵活的水平扩展而开发的，能够轻易地通过在集群中增加或者减少硬件数量来实现性能的伸缩。

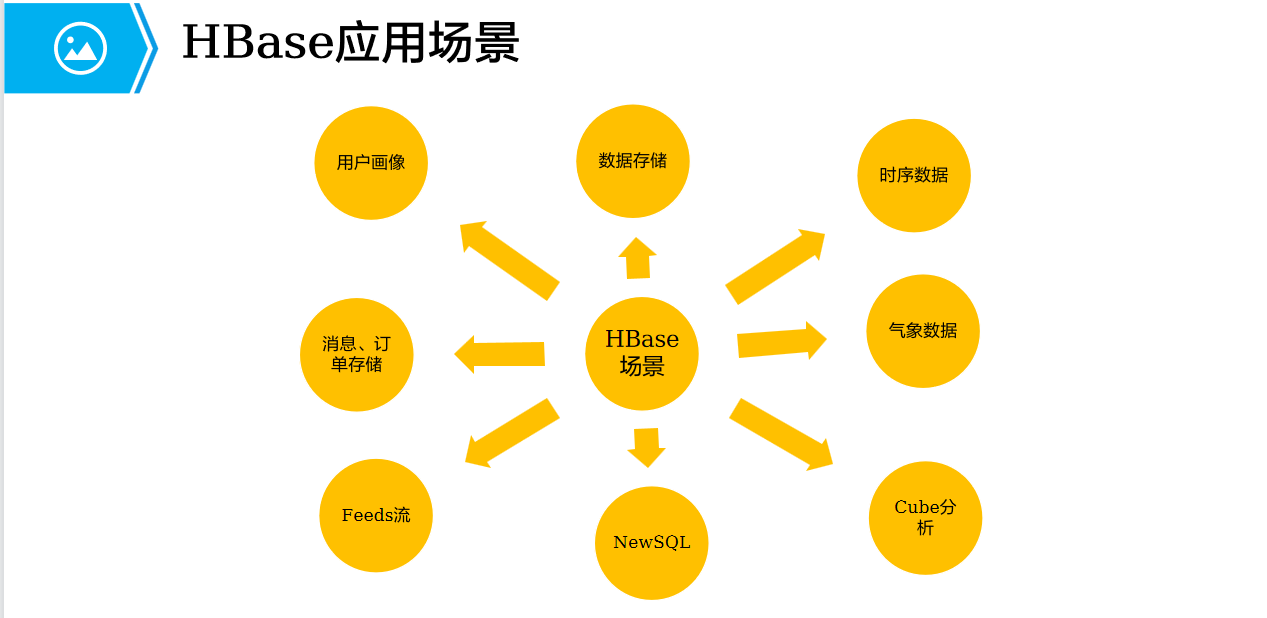

HBase应用场景

1. HBase是面向于海量数据存储的，存储的数据可以达到TB和PB级别。
2. HBase不需要完全拥有关系型数据库的ACID特性
   1. A代表事务的原子性
   2. C代表事务的一致性
   3. I代表事务的独立性
   4. D代表事务的持久性
3. HBase采用zookeeper为其提供服务，可以提供高吞吐量的客户端查询，在海量的数据中实现高效的随机读取机制，这是通过HBase行键实现的。
4. HBase具有很强的性能伸缩能力，通过增加HBase的节点，能够水平扩展HBase的存储以及查询能力
5. HBase能够同时处理结构化、半结构化、非结构化的数据

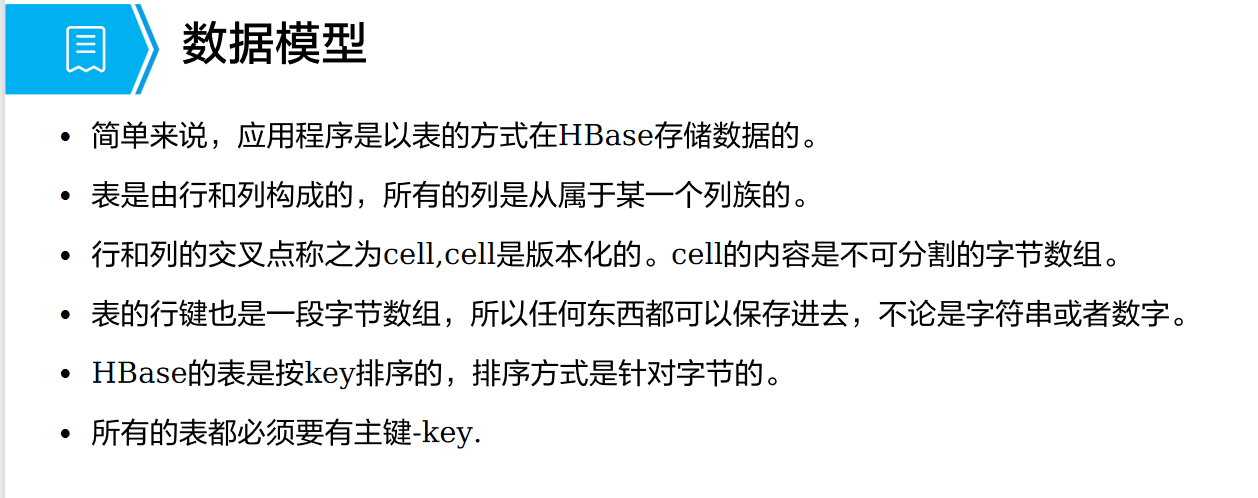

数据模型

• 总体上来说，应用程序是以表的方式在HBase存储数据的。
• 表是由行和列构成的，所有的列是从属于某一个列族的。
• 行和列的交叉点称之为cell,cell种存储的内容是具有版本化的。cell的内容是不可分割的字节数组。这个也是与传统的关系型数据库一个显著的区别。
• 表的行键也是一段字节数组，所以任何东西都可以保存进去，不论是字符串或者数字。
• 另外HBase的表是按key排序的，排序方式是针对字节的。
• 所有的表都必须要有主键-key。

Hbase表结构-1

可以看到Hbase每一行记录都是有行键的。
对于Hbase是有列族的概念，在列族下又有不同的列。
行键和列相交的地方成为cell，实际上是单元格的内容。
对于每一个单元格的内容有版本，版本是根据时间戳来决定的。
比如在t1时刻存进去的是male，那么在t2时刻对male进行修改，实际上存储的是female，那么male和female都存储在Hbase的cell种。

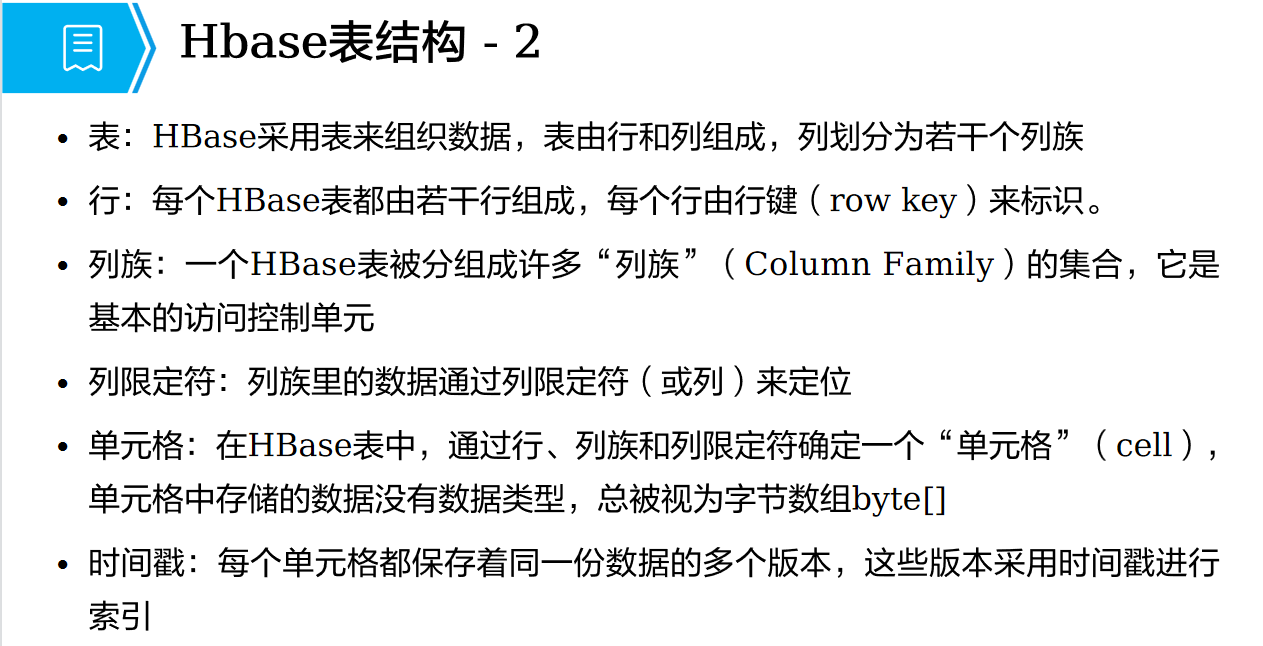

Hbase表结构-2

上面是对表结构的进一步解释

• 表：HBase采用表来组织数据，表由行和列组成，列划分为若干个列族。
• 行：每个HBase表都由若干行组成，每个行由行键（row key）来标识。
• 列族：一个HBase表被分组成许多“列族”（Column Family）的集合，列族里面有很多列，一般称这个列的名称为列限定符。列族是基本的访问控制单元。
• 列限定符：列族里的数据通过列限定符（或列）来定位。
• 单元格：在HBase表中，通过行、列族和列限定符确定一个“单元格”（cell），单元格中存储的数据没有数据类型，总被视为字节数组byte[]。
• 时间戳：每个单元格都保存着同一份数据的多个版本，这些版本采用时间戳进行索引。

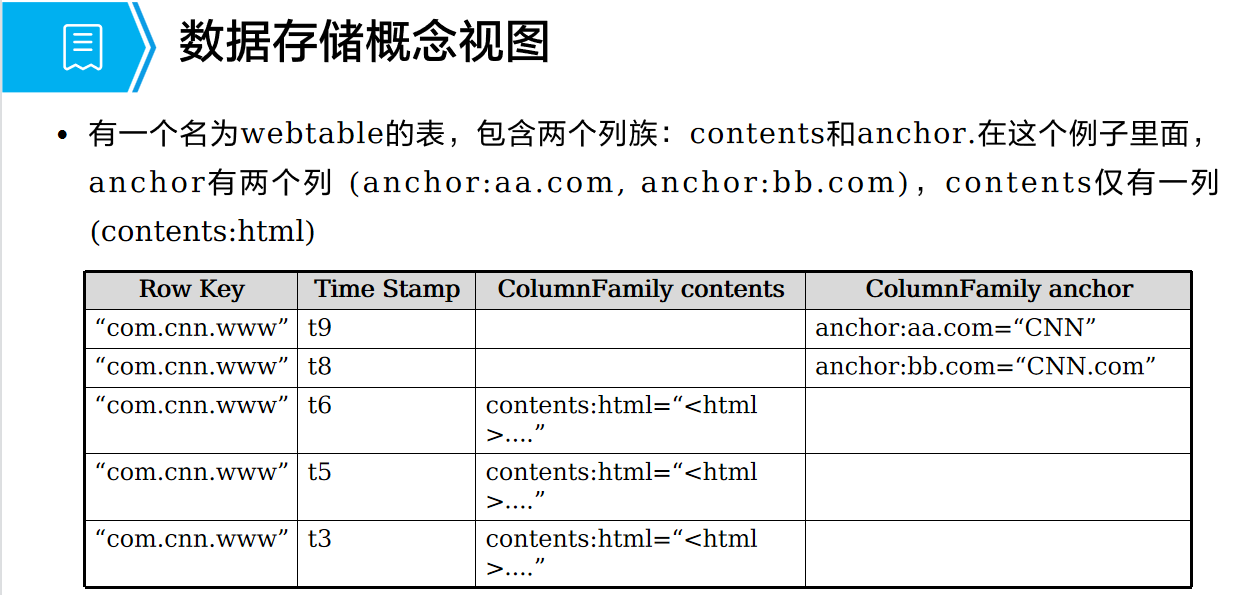

数据存储概念视图

这是一个名为webtable的表，包含两个列族：contents和anchor
在这个例子里面
anchor有两个列 (anchor:aa.com, anchor:bb.com)，
contents仅有一列(contents:html)
从表中可以发现，不同的行键、时间戳、列族、以及列限定符，构成一行数据。
并且可以从表中看到有一些地方是空白的。这表示HBase存储表示具有稀疏性。

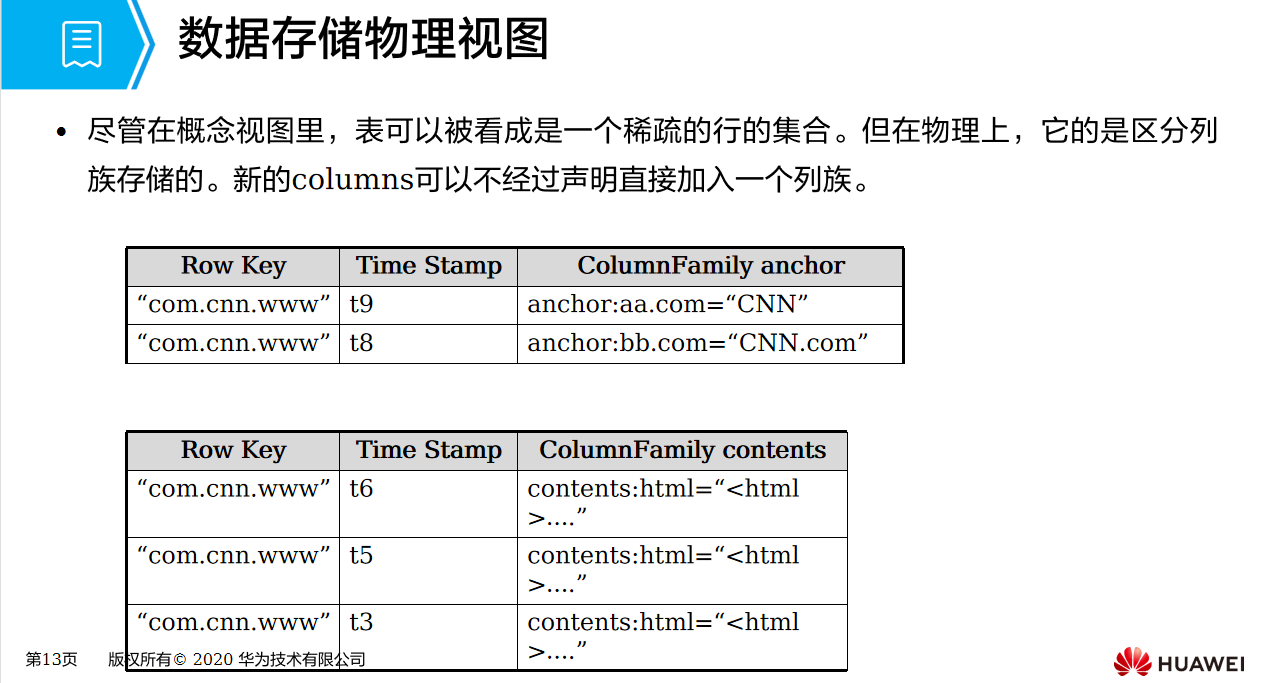

数据存储物理视图

尽管在概念视图里，表可以被看成是一个稀疏的行的集合。但在物理上，它的是区分列族存储的。新的columns可以不经过声明直接加入一个列族。

对于新的列可以不加声明的直接加一个列族。
在程序运行的时候，可以通过添加数据的方式，不经过声明加入一个列族，这两个表是针对于不同列族的存储物理视图。

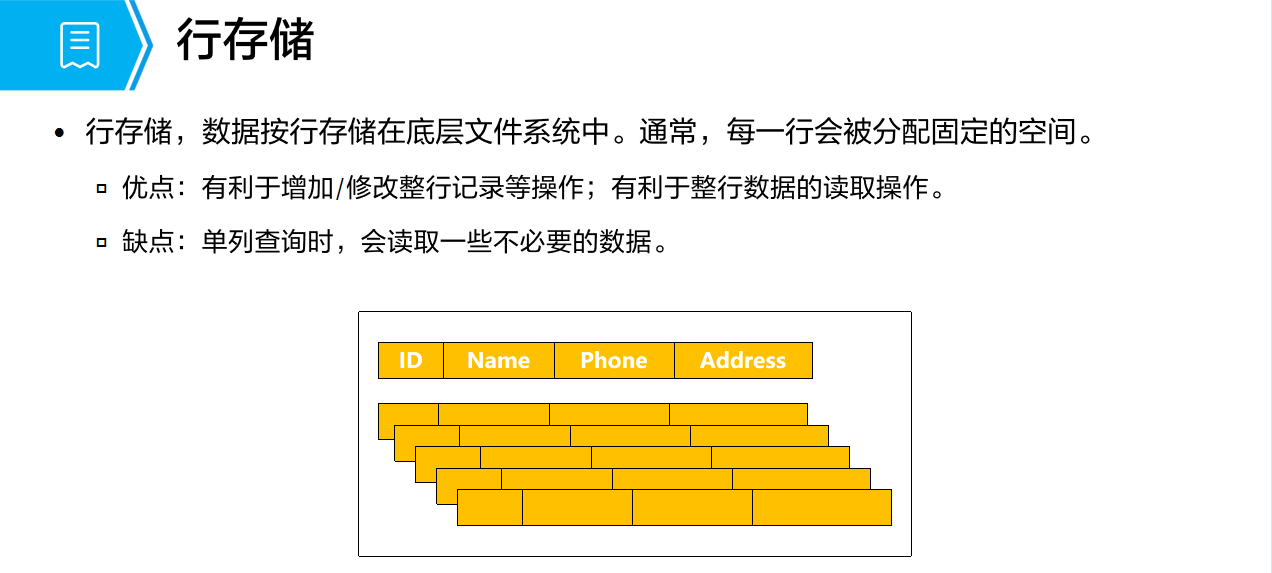

行存储

为进一步加深对HBase存储的理解，分别给出行存储和列存储的机制。

行存储，数据按行存储在底层文件系统中。通常，每一行会被分配固定的空间。
优点：有利于增加/修改整行记录等操作；有利于整行数据的读取操作。
缺点：单列查询时，会读取一些不必要的数据。

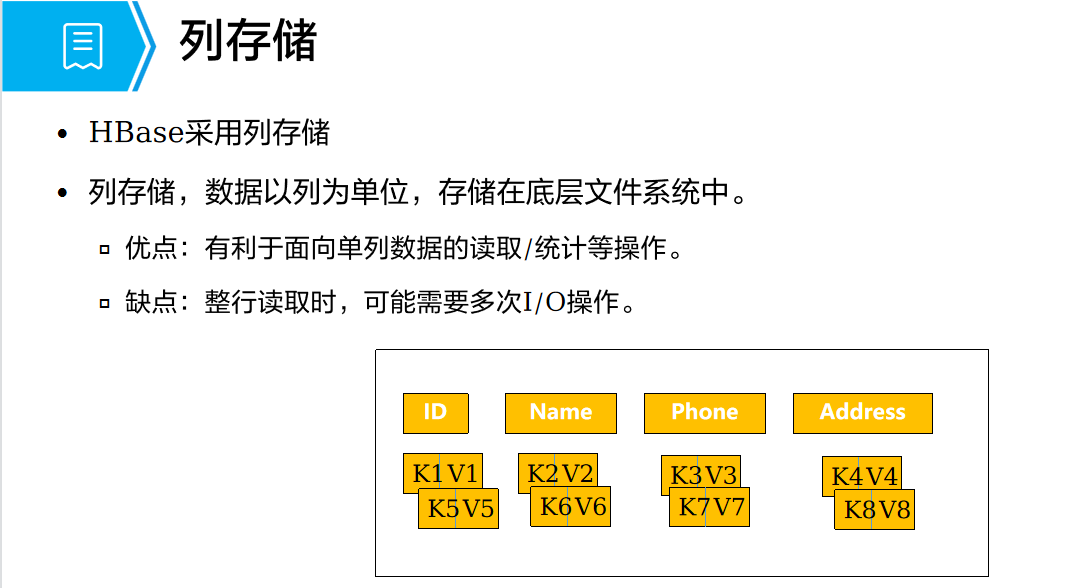

列存储

HBase采用列存储
列存储，数据以列为单位，存储在底层文件系统中。
大家可以看到这个图，这是一个传统的二维表结构，包含ID、Name、Phone、Address。那么针对于每一列数据，会把它取出来，当然，会做一些变化，为具体的每个单元格里面的值去加上一个键。
采用这种方式，它的优点是有利于面向单列数据的读取/统计等操作。比如想读取一批用户的电话号码，可以直接把相应的这一列取出来，就没有必要像行存储的样子，要去除所有的数据，然后再进行投影。
它的缺点：如果想要整行读取时，可能需要多次I/O操作。

HBase架构介绍

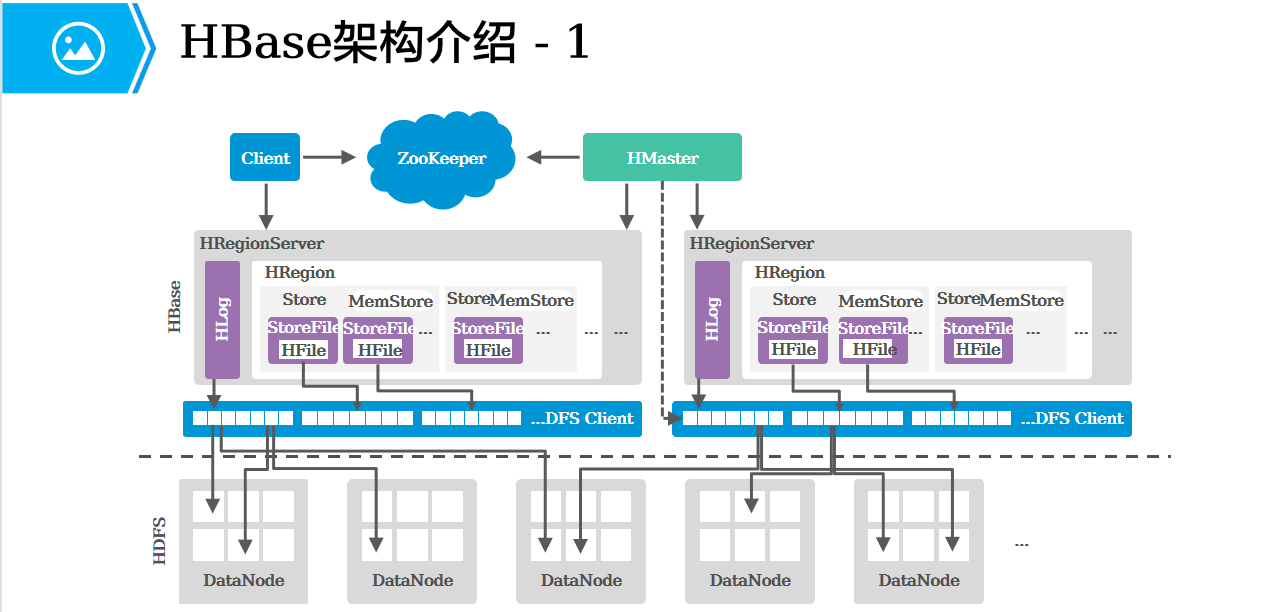

HBase架构介绍 - 1

HBase架构介绍
从上至下对HBase架构中的主要组件进行介绍
这里有client，client是HBase的客户端。client包含了一些接口。
HBase要使用到zookeeper集群，前面给大家介绍过zookeeper主要向HBase提供三种服务。
HBase架构中，HMaster是处于主控节点的地位，相应的slaver节点就是HRegionServer。
HMaster负责存储表的结构以及对HRegionServer进行控制，而RegionServer主要是用来存储数据以及返回客户端的查询请求。
在底层可以看到，HBase最终的文件是存储在HDFS上，这些文件最后都要转换成DataNode种的block。

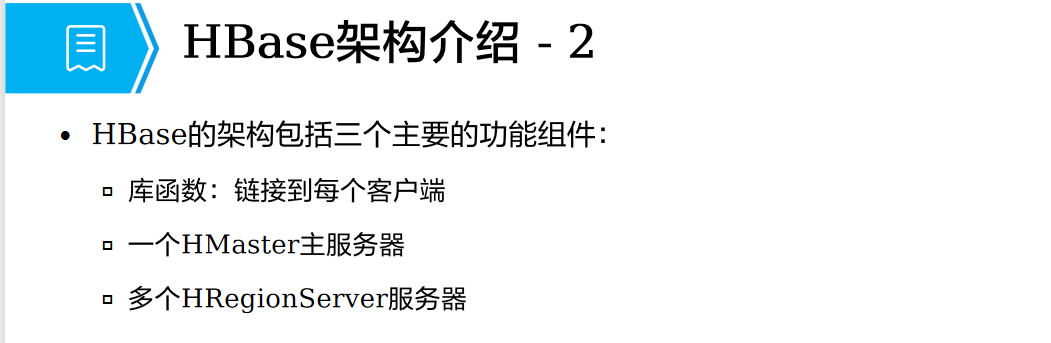

HBase架构介绍 - 2

HBase的架构包括三个主要的功能组件：

• 库函数：链接到每个客户端
• 一个HMaster主服务器

• 多个HRegionServer服务器

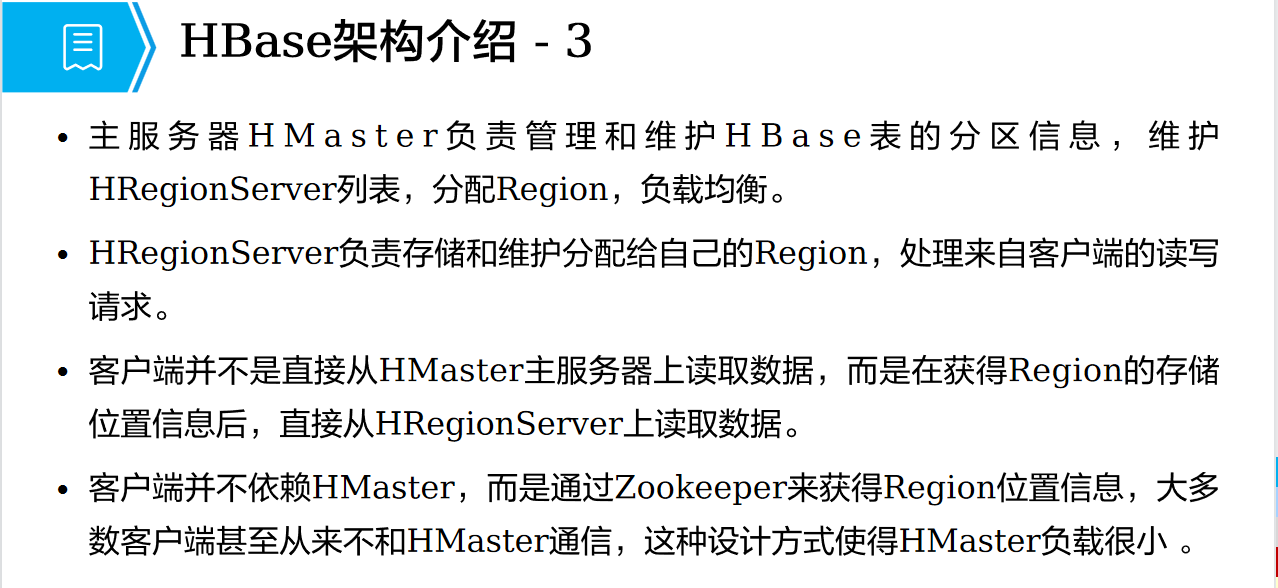

  HBase架构介绍 - 3


  接下来对HBase的主要组件功能进行介绍

• 主服务器HMaster负责管理和维护HBase表的分区信息，维护HRegionServer列表，分配Region，负载均衡。

• HRegionServer负责存储和维护分配给自己的Region，处理来自客户端的读写请求。

请注意，如果有客户端要读或者写某些数据，客户端是直接向zookeeper发送请求的，zookeeper知道了要读和写的Region，然后找到相应的HRegionServer。从这个流程来看，客户端并没有直接跟Master进行通信。

• 客户端并不是直接从HMaster主服务器上读取数据，而是在获得Region的存储位置信息后，直接从HRegionServer上读取数据。
• 客户端并不依赖HMaster，而是通过Zookeeper来获得Region位置信息，大多数客户端甚至从来不和HMaster通信，这种设计方式使得HMaster负载很小 。也有特殊情况，比如说想创建表以及创建表的结构，这时候客户端是需要与Master进行通信的。

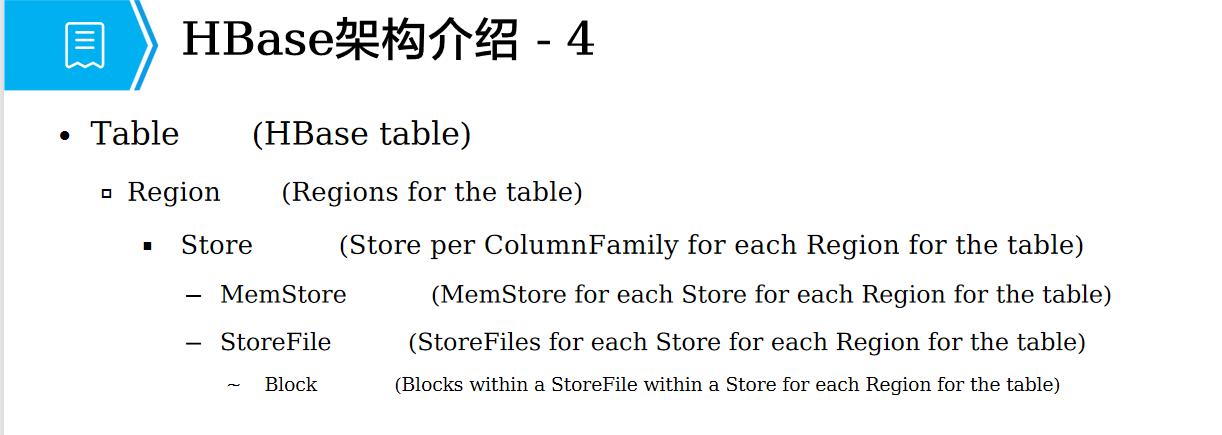

  HBase架构介绍 - 4



接下来介绍HBase的存储架构
HBase中表是怎么一回事，表根据rowkey进行了横向划分，也就是起始rowkey和结束rowkey划成一个区域，用来存储Region。
一个Region下面包含若干个store，每一个store根据列族存储相应的Region数据。
store里面又分为memstore，memstore是一个缓存， 主要是方便临时写以及读取数据的查找。
再有就是storeFile，是每一个store把相应的Region数据存储到具体的物理表上。
再就是block，block是实际的一个具体的数据表。数据表采用block的方式，最后存储到HDFS上，这就是HBase的存储架构。

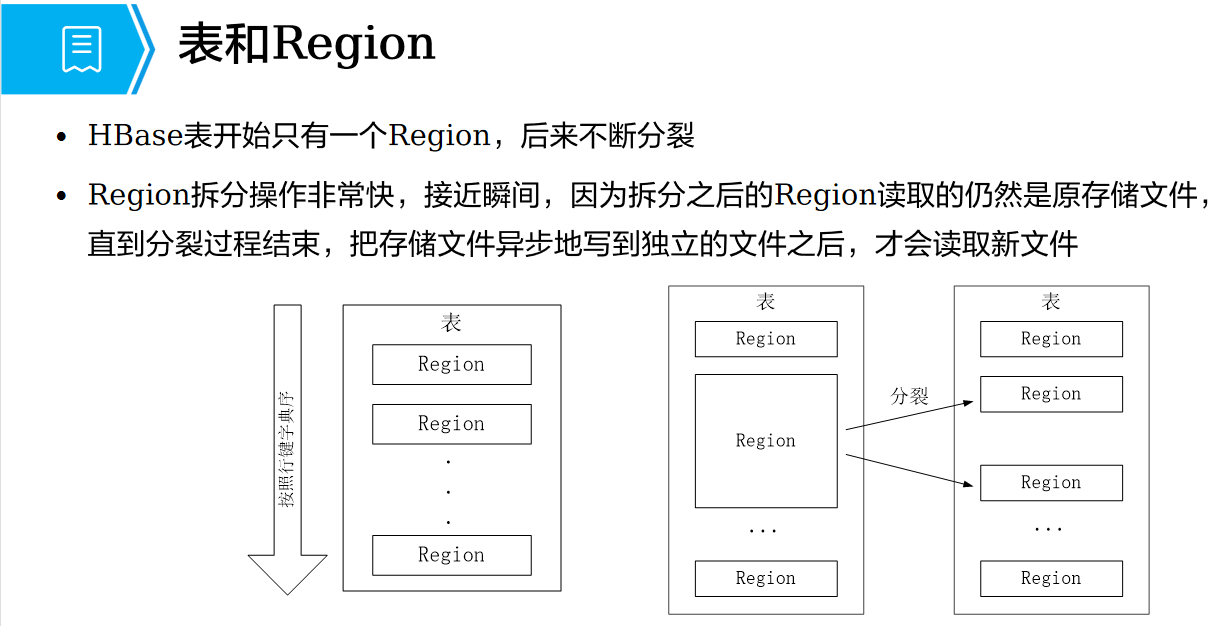

表和Region

来研究一下HBase中的表哥Region的关系。
开始的时候，HBase表开始只有一个Region，随着数据的不断增多，这个Redion就要不断的进行分裂。就是一个Region会分成两个Region，两个Region再分成多个Region。
比如上上图的中间这个表中又一个Region，就会分裂成右侧这个表中的两个Region。Region拆分操作非常快，接近瞬间，如果说此时有客户端请求去读取Redion中的数据，还是从被拆分的Region里面读取数据，并不受影响。知道分裂过程结束，把存储文件异步地写到独立的文件之后，才会从新的Region里面读相应的数据。
这就是表和Region的关系。

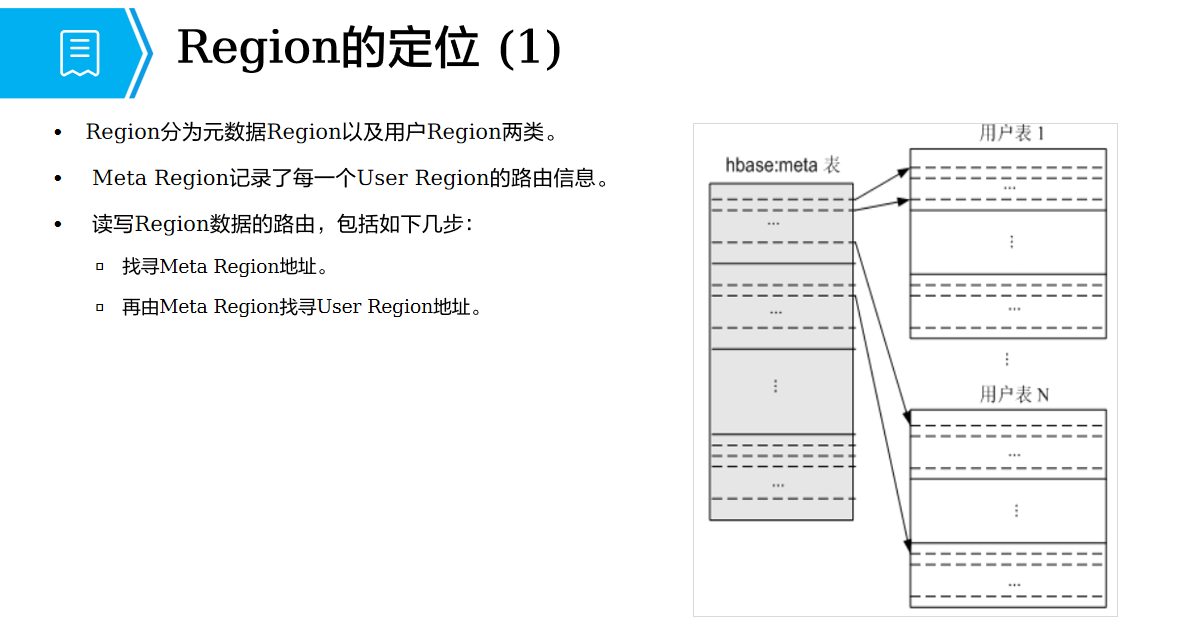

Region的定位 (1)

接下来学习Region的定位
在Hadoop的早期版本中采用的时三级模式。
就是采用zookeeper存储root表的位置。一般情况下root表只有一个Region，当然root表还是存储在HBase上。
root表中又记录了若干个meta表，meta表里面就存储了若干个region的位置信息。
因此客户端去查找某个具体Region里面数据的时候它经过三级模式。

在最新的HBase的版本中采用的是两级模式。
也就是采用zookeeper直接存储meta表的信息，而meta表里面又记录了用户表，也就是Region的具体信息。
这个过程是先找寻Meta Region地址。再由Meta Region找寻User Region地址。
新的这种方式较之前的方式少了一个级别。

Region的定位 - 2

• 为了加快访问速度，hbase:meta表会被保存在内存中。
• 假设hbase:meta表的每行（一个映射条目）在内存中大约占用1KB，并且每个Region限制为128MB。
• 两层结构可以保存的Region数目是128MB/1KB = 217个Region。

注意，即使采用的是两层架构，按照现在一般情况下设置每个Region的大小大概是1~2个GB。HBase也能够支撑海量数据的存储。

客户端

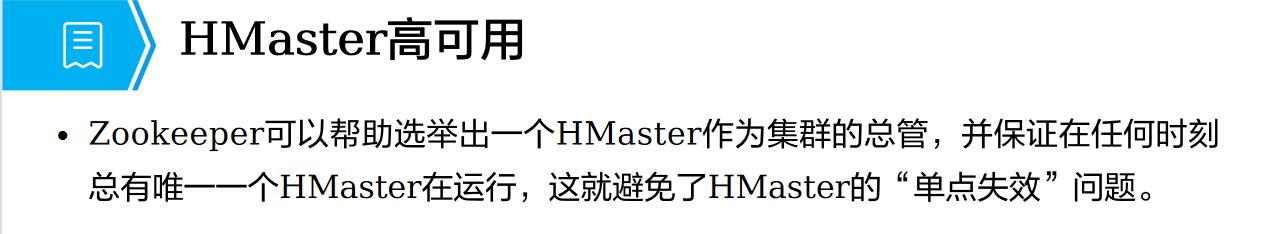

HMaster高可用

接下来介绍HMaster高可用性
采用zookeeper的锁机制，可以帮助集群的一个Master做集群的总管。其他的Master都作为备用Master，当一个Master当季的时候，通过投票机制可以选择备用的Master作为主Master，这样就避免了Master的单点失效问题。

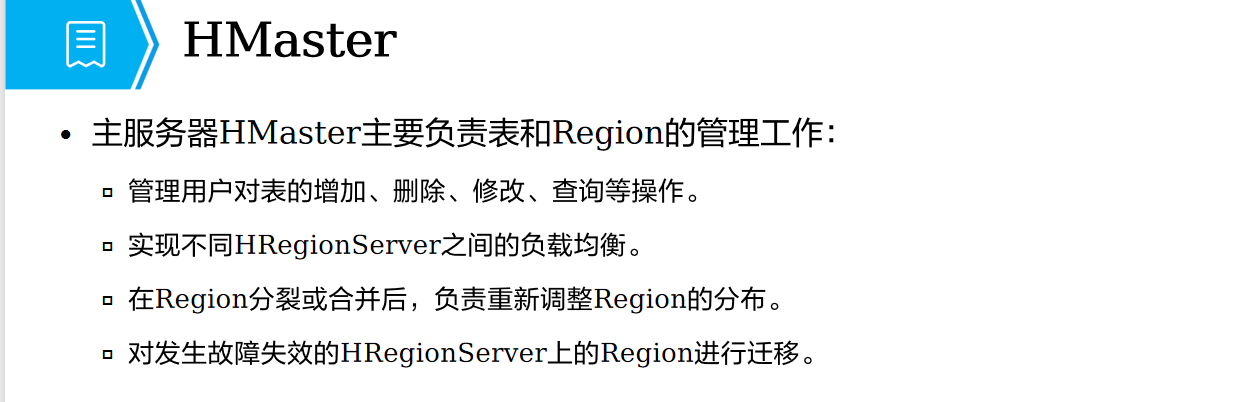

HMaster

主服务器HMaster主要负责表和Region的管理工作：

• 管理用户对表的增加、删除、修改、查询等操作。
• 实现不同HRegionServer之间的负载均衡。
• 在Region分裂或合并后，负责重新调整Region的分布。
• 对发生故障失效的HRegionServer上的Region进行迁移。

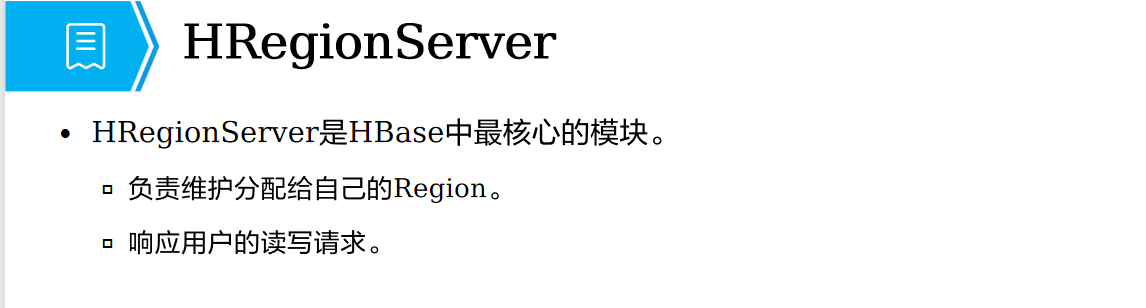

HRegionServer

HRegionServer是HBase中最核心的模块。

• 负责维护分配给自己的Region。
• 响应用户的读写请求。

如果使用了zookeeper，HRegionServer还要报告自己的心跳信息给zookeeper。

HBase 关键流程

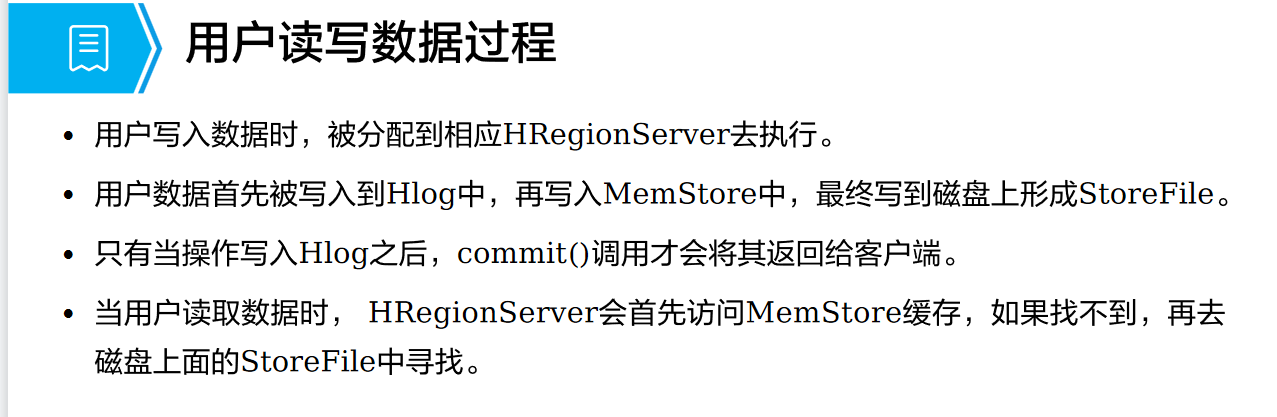

用户读写数据过程

• 用户写入数据时，首先是访问zookeeper，被分配到相应HRegionServer去执行。
• 用户数据首先被写入到Hlog中，得到一个返回值之后，再写入MemStore中，最终写到磁盘上形成StoreFile。
• 只有当操作写入Hlog之后，commit()调用才会将其返回给客户端。
• 当用户读取数据时， HRegionServer会首先访问MemStore缓存，如果找不到，再去磁盘上面的StoreFile中寻找。

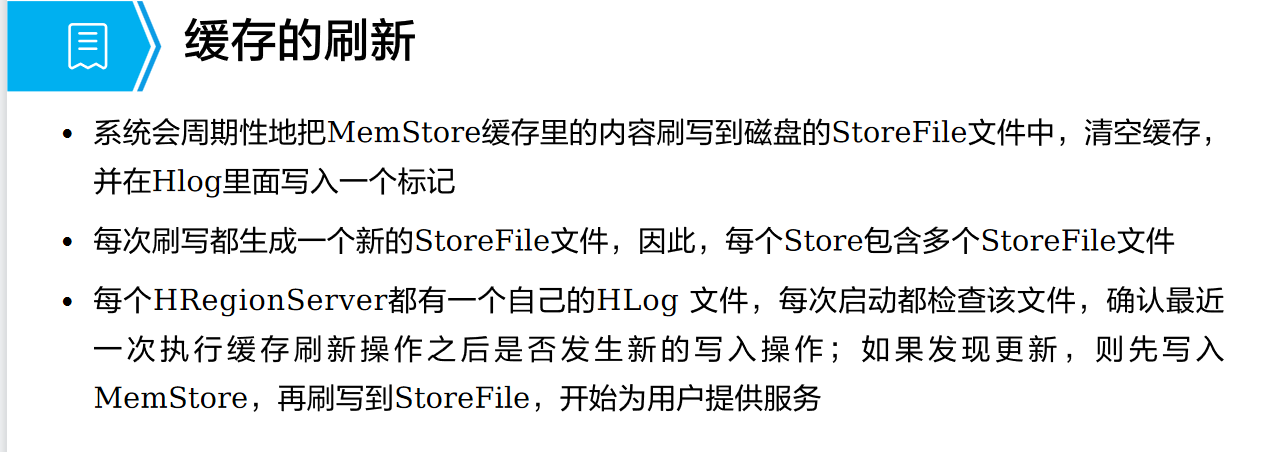

缓存的刷新

• 系统会周期性地把MemStore缓存里的内容刷写到磁盘的StoreFile文件中，清空缓存，并在Hlog里面写入一个标记
• 每次刷写都生成一个新的StoreFile文件，因此，每个Store包含多个StoreFile文件
• 每个HRegionServer都有一个自己的HLog 文件，每次启动都检查该文件，确认最近一次执行缓存刷新操作之后是否有客户端在刷新的时候往Hlog写数据；如果发现更新，则先写入MemStore，再刷写到StoreFile，开始为用户提供服务

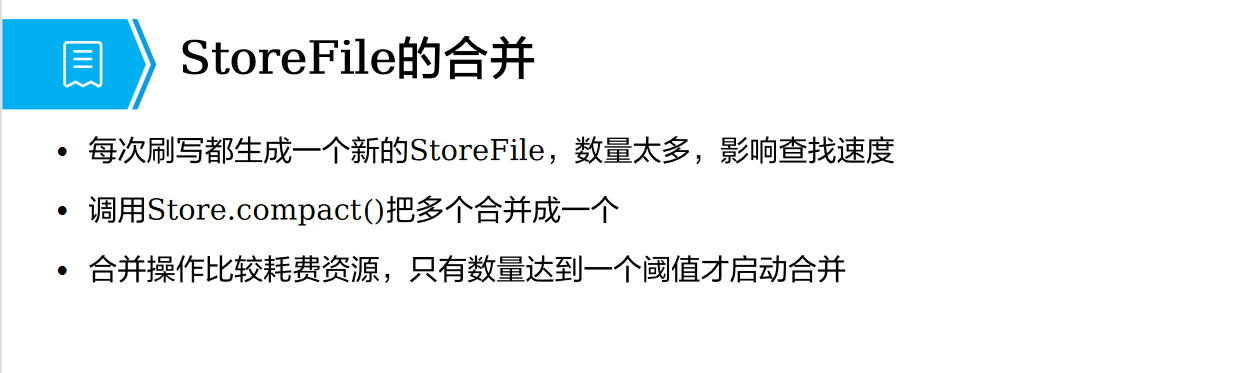

StoreFile的合并

• 每次刷写都生成一个新的StoreFile，数量太多，影响查找速度
• 调用Store.compact()把多个合并成一个
• 合并操作比较耗费资源，只有数量达到一个阈值才启动合并

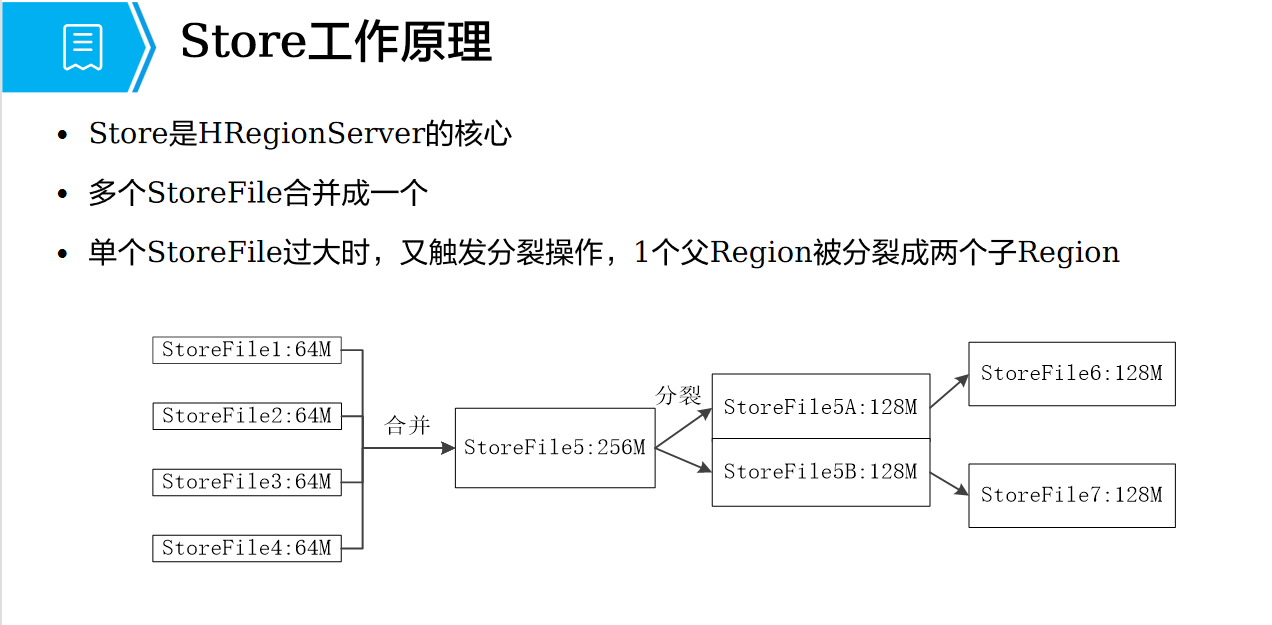

Store工作原理

• Store是HRegionServer的核心
• 多个StoreFile合并成一个
• 单个StoreFile过大时，又触发分裂操作，1个父Region被分裂成两个子Region

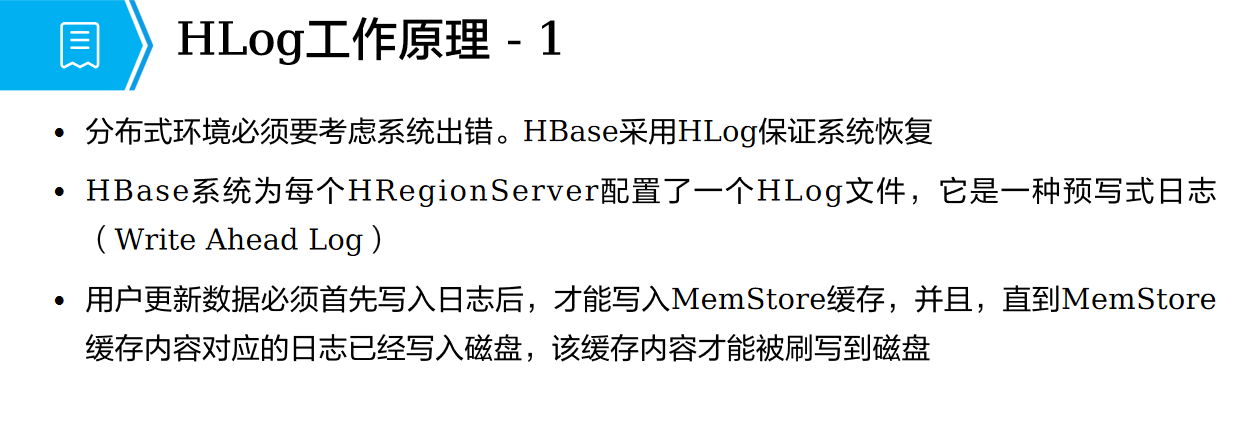

HLog工作原理 - 1

• 分布式环境必须要考虑系统出错。HBase采用HLog保证系统恢复
• HBase系统为每个HRegionServer配置了一个HLog文件，它是一种预写式日志（Write Ahead Log）
• 用户更新数据必须首先写入日志后，才能写入MemStore缓存，并且，直到MemStore缓存内容对应的日志已经写入磁盘，该缓存内容才能被刷写到磁盘

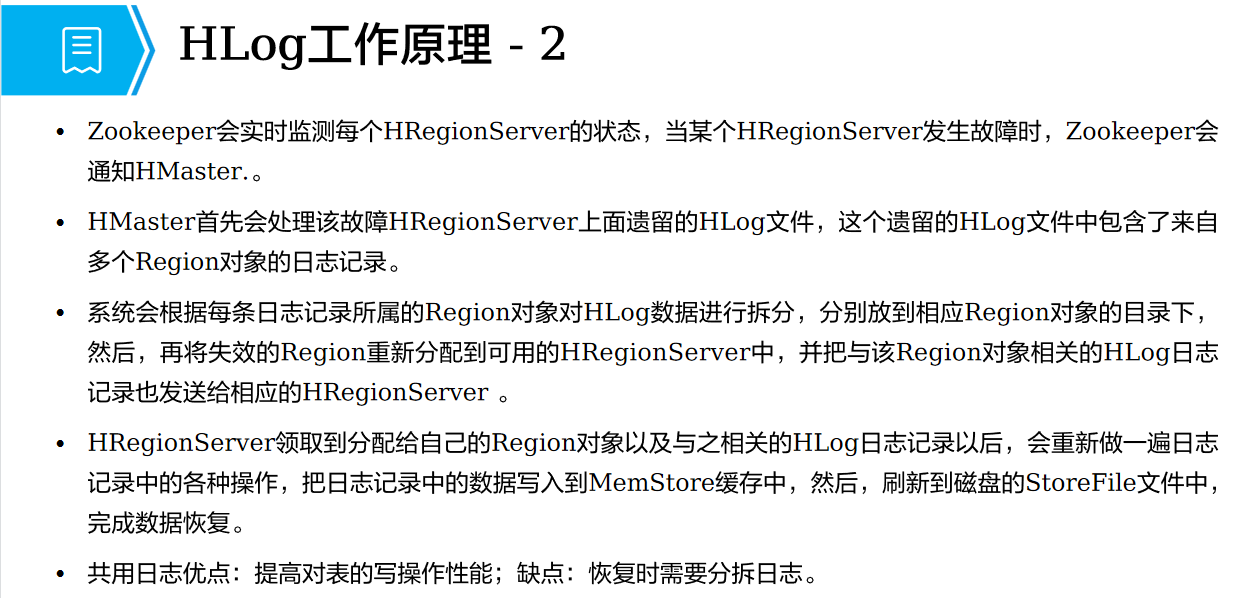

HLog工作原理 - 2

• Zookeeper会实时监测每个HRegionServer的状态，当某个HRegionServer发生故障时，Zookeeper会通知HMaster.。
• HMaster首先会处理该故障HRegionServer上面遗留的HLog文件，这个遗留的HLog文件中包含了来自多个Region对象的日志记录。
• 系统会根据每条日志记录所属的Region对象对HLog数据进行拆分，分别放到相应Region对象的目录下，然后，再将失效的Region重新分配到可用的HRegionServer中，并把与该Region对象相关的HLog日志记录也发送给相应的HRegionServer 。
• HRegionServer领取到分配给自己的Region对象以及与之相关的HLog日志记录以后，会重新做一遍日志记录中的各种操作，把日志记录中的数据写入到MemStore缓存中，然后，刷新到磁盘的StoreFile文件中，完成数据恢复。共用日志优点：提高对表的写操作性能；缺点：恢复时需要分拆日志。

Hbase突出特点

多HFile的影响

如图所示，横坐标表示HFile文件的数目，纵坐标表示读取的时延。可以看到在HFile文件数目较少的情况下，读取的时延大概在两个毫秒左右。
但是随着HFile文件数目的不断增多，读取的时延将会越来越大。
如图所示，当HFile文件数目达到14400个左右的时候，读取的时延将达到20毫秒。上升了一个级别。

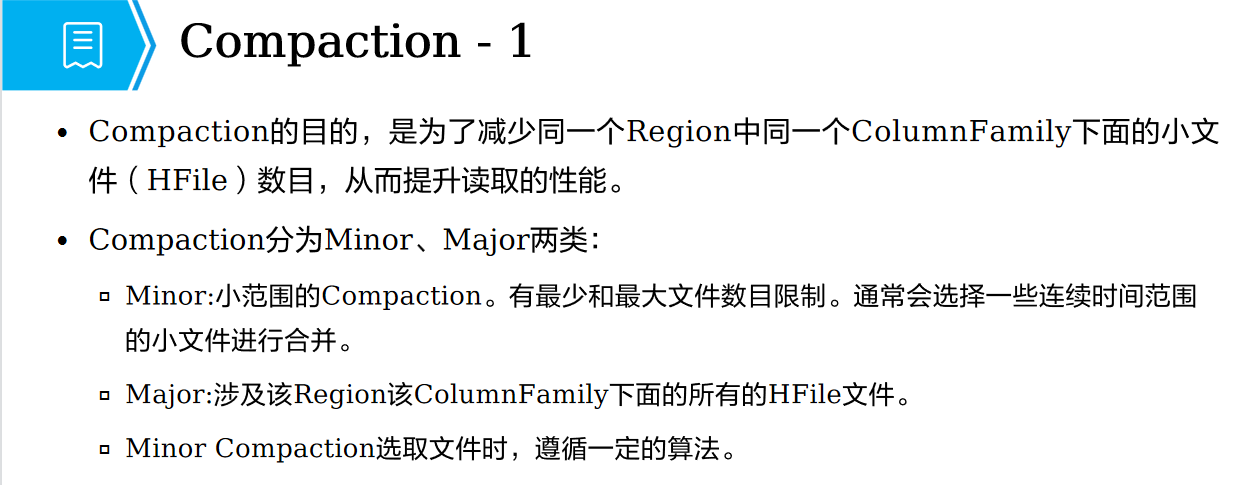

Compaction - 1

为了降低读取读取时延，采用了压缩的方法。

• Compaction（压缩）的目的，是为了减少同一个Region中同一个ColumnFamily下面的小文件（HFile）数目，从而提升读取的性能。
• Compaction分为Minor、Major两类：
  • Minor:小范围的Compaction。有最少和最大文件数目限制。通常会选择一些连续时间范围的小文件进行合并。
  • Major:涉及该Region该ColumnFamily下面的所有的HFile文件。
  • Minor Compaction选取文件时，遵循一定的算法。

Compaction - 2

如图所示，这是minor压缩以及major压缩的区别。
可以看到minor只会对部分HFile进行压缩，采用major压缩的时候会对所有的HFile进行压缩。
要注意的是，不管是minor压缩还是major压缩，处于这两个阶段的时候都不能够读取数据，因此压缩式是会影响读写性能的。

OpenScanner

为了进一步提升读写的性能，采用了OpenScanner机制。

• OpenScanner的过程中，会创建两种不同的Scanner来读取Hfile、 MemStore的数据：
  • HFile对应的Scanner为StoreFileScanner。
  • MemStore对应的Scanner为MemStoreScanner。

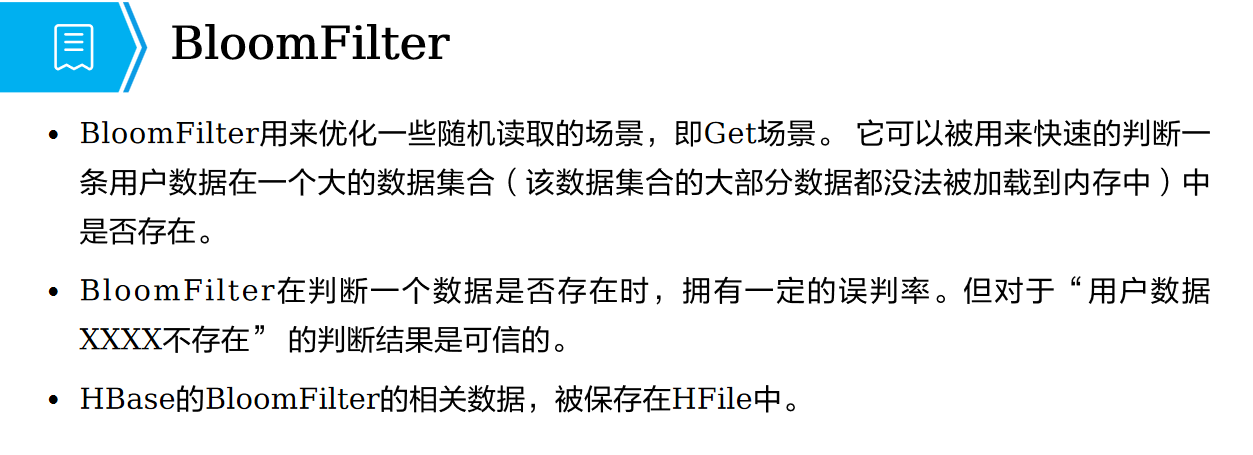

BloomFilter

为了查找过程中缩小对数据的查找范围，采用BloomFilter

• BloomFilter用来优化一些随机读取的场景，即Get场景。 它可以被用来快速的判断一条用户数据在一个大的数据集合（该数据集合的大部分数据都没法被加载到内存中）中是否存在。
• BloomFilter在判断一个数据是否存在时，拥有一定的误判率。但对于“用户数据 XXXX不存在” 的判断结果是可信的。
• HBase的BloomFilter的相关数据，被保存在HFile中。

Hbase性能优化

行键（Row Key）

• 行键是按照字典序存储，因此，设计行键时，要充分利用这个排序特点，将经常一起读取的数据存储到一块，将最近可能会被访问的数据放在一块。
• 举个例子：如果最近写入HBase表中的数据是最可能被访问的，可以考虑将时间戳作为行键的一部分，由于是字典序排序，所以可以使用Long.MAX_VALUE - timestamp作为行键，这样能保证新写入的数据在读取时可以被快速命中。

构建HBase二级索引 - 1

• HBase只有一个针对行健的索引
• 访问HBase表中的行，只有三种方式：
  • 通过单个行健访问
  • 通过一个行健的区间来访问
  • 全表扫描

HBase在新的版本中增加了coprocessor这个特性，基于这个特性有很多二级索引的工具
比如华为的Hindex，Hindex可以对多个表进行索引，也可以对多个列进行索引，也可以基于部分的列值进行索引。
当然，像redis还是有solor也都可以对HBase来进行二级索引。

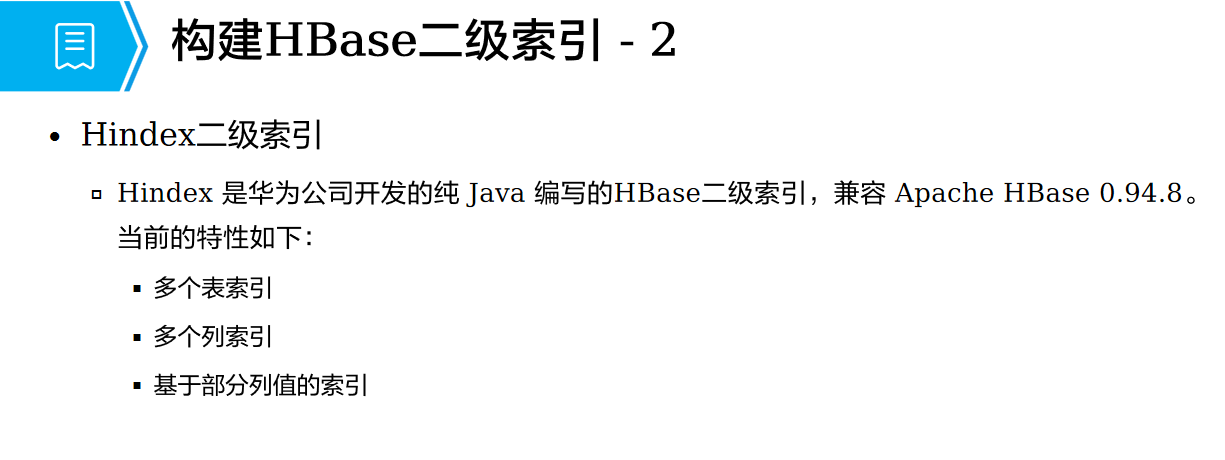

构建HBase二级索引 - 2

• Hindex二级索引
  • Hindex 是华为公司开发的纯 Java 编写的HBase二级索引，兼容 Apache HBase 0.94.8。当前的特性如下：
    • 多个表索引
    • 多个列索引
    • 基于部分列值的索引

HBase常用Shell命令

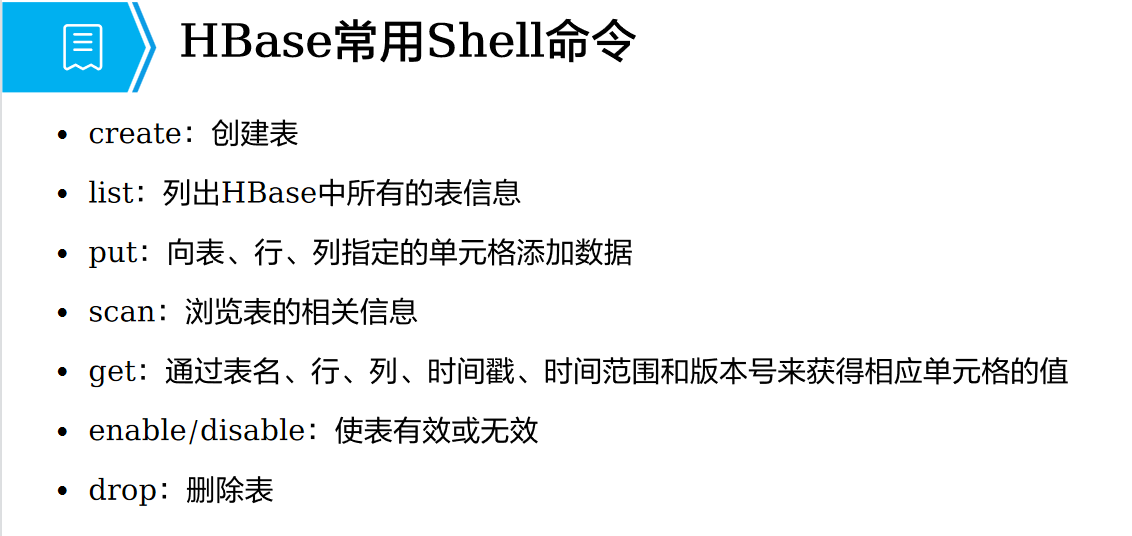

HBase常用Shell命令

• create：创建表
• list：列出HBase中所有的表信息
• put：向表、行、列指定的单元格添加数据

值得注意的是，我们向HBase的表中添加数据，我们只能够一个单元格一个单元格的添加数据，不能够整行添加数据。

• scan：浏览表的相关信息
• get：通过表名、行、列、时间戳、时间范围和版本号来获得相应单元格的值
• enable/disable：使表有效或无效
• drop：删除表

HBase中如果想要删除一个表，必须先使用disable停用表，然后再采取drop删除表

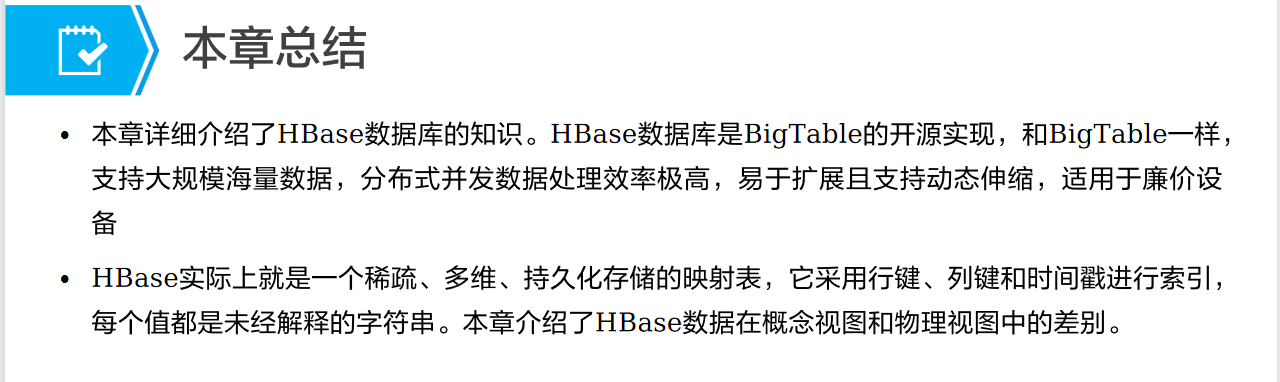

总结

思考题

HBase中的数据以什么形式存储？( )

1. Int
2. Long
3. String
4. Byte[]

HBase的分布式存储的最基本单元是？( )

1. Region
2. Column
3. FamilyColumn
4. Cell
