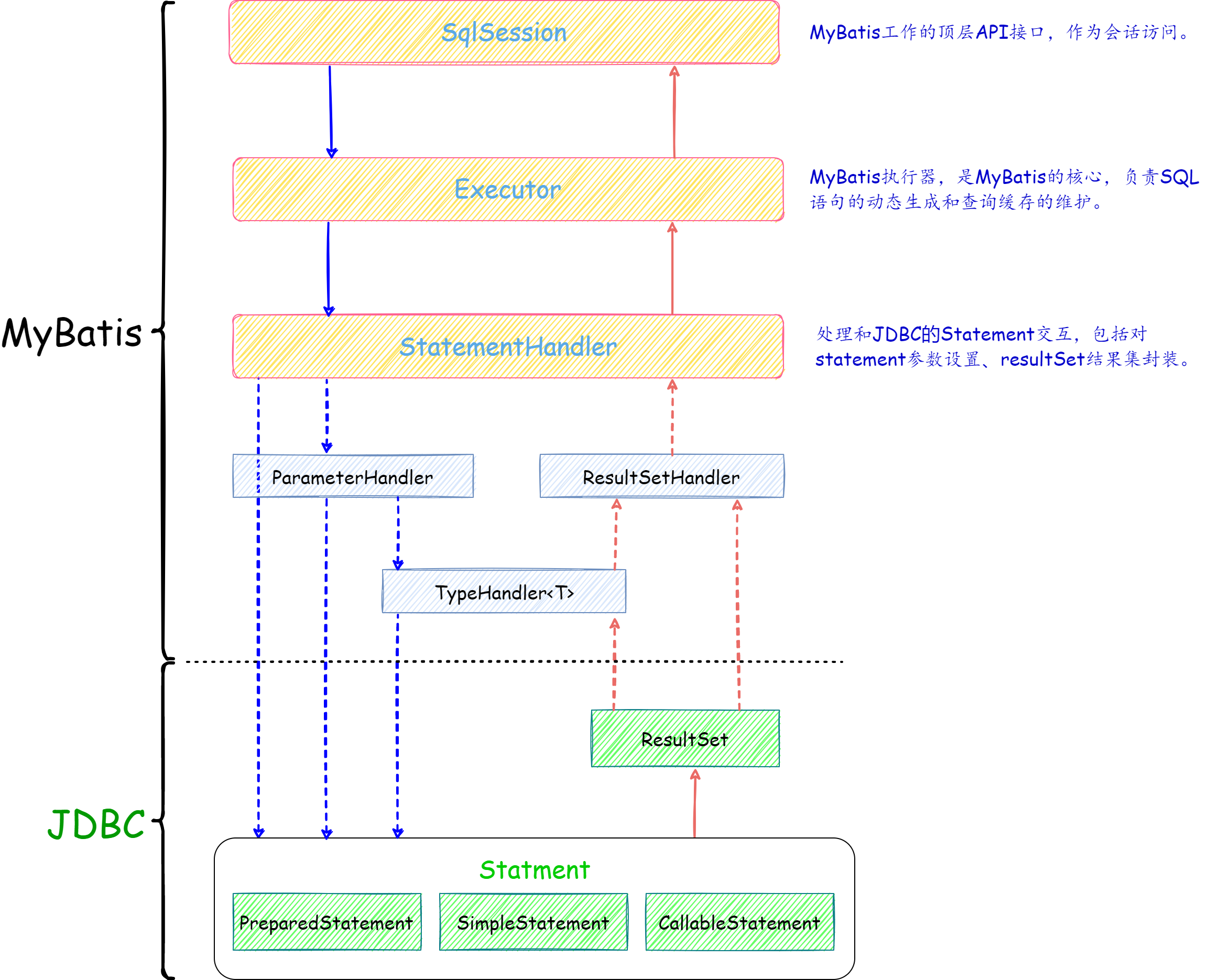

1 层级结构


2 初始化

调动步骤：

// 1. 读取配置文件，加载为字节输入流
InputStream resourceAsStream = Resources.getResourceAsStream("sqlMapConfig.xml");
// 2. 解析配置文件，封装成Configuration对象；创建DefaultSqlSessionFactory对象
SqlSessionFactory sqlSessionFactory = new SqlSessionFactoryBuilder().build(resourceAsStream);

源码：

// build 方法
public SqlSessionFactory build(InputStream inputStream, String environment, Properties properties) {
        SqlSessionFactory var5;
        try {
            // 这里使用XMLConfigBuilder解析配置文件
            XMLConfigBuilder parser = new XMLConfigBuilder(inputStream, environment, properties);
            // parser.parse() 获取配置文件的属性值，封装Configuration对象
            var5 = this.build(parser.parse());
        } catch (Exception var14) {
            throw ExceptionFactory.wrapException("Error building SqlSession.", var14);
        } finally {
            ErrorContext.instance().reset();
            try {
                inputStream.close();
            } catch (IOException var13) {
            }
        }
        return var5;
    }

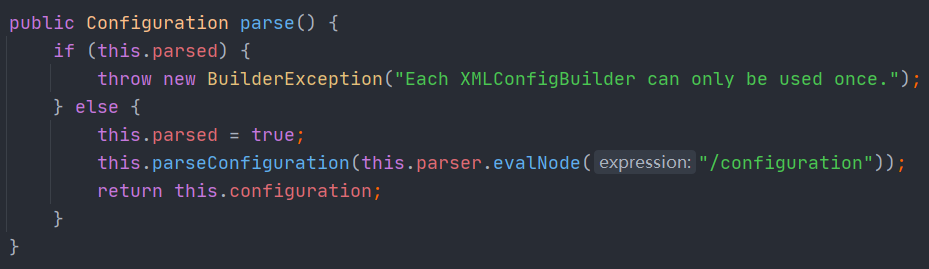

**parse()**方法封装**Configuration**对象

重载的**build()**方法生成**SqlSessionFactory**

由源码可知，**SqlSessionFactoryBuilder**的**build**方法根据输入的配置文件流，用**XMLConfigBuilder**类的**parse**()方法，解析配置文件，封装**Configuration**对象；然后由**SqlSessionFactoryBuilder**重载的**build**方法生成**SqlSessionFactory**对象。

3 执行流程

3.1 传统方式

SqlSession

**DefaultSqlSession**是**SqlSession**的一个默认实现类；** SqlSession**是MyBatis中⽤于和数据库交互的顶层类，通常将它与ThreadLocal绑定，⼀个会话使⽤⼀个SqlSession,并且在使⽤完毕后需要close。所以，**SqlSession**不是线程安全的。

**SqlSession**中有两个重要的参数：**Executor**和**Configuration**

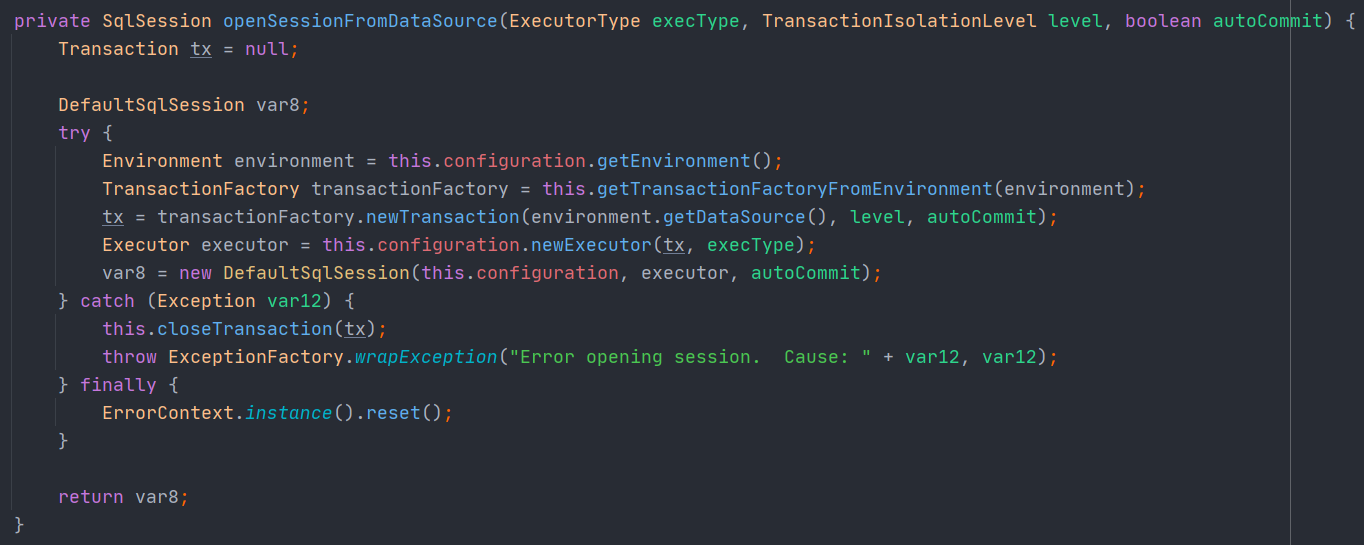

使用：SqlSession sqlSession = sqlSessionFactory.openSession();获得**SqlSession**

ExecutorType为Executor的类型，TransactionIsolationLevel为事务隔离级别，autoCommit是否开启事务。

使用SqlSession中的API

List<Object> objects = sqlSession.selectList("namespace.id");

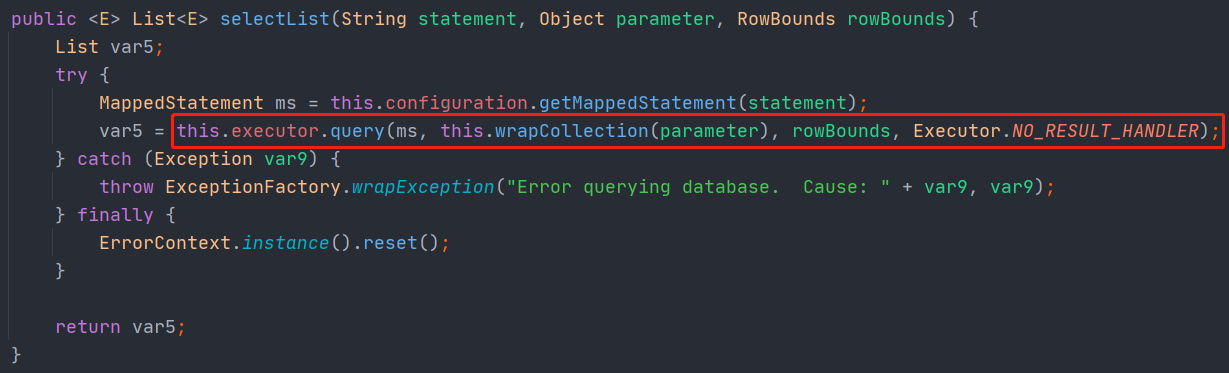

根据传入的参数statementId从Configuration中获取指定MappedStatement对象
把具体的查询操作交给Executor

Executor中的query()方法

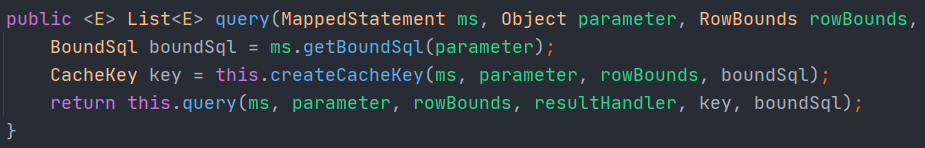

query()方法在父类BaseExecutor中实现

首先根据传递的参数动态获取SQL语句
为本次查询生成缓存的Key
最后重载query方法

重载方法中，其他略过，如果缓存未命中，则从数据库中查询

list = this.queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);

this.queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql)中执行doQuery(ms, parameter, rowBounds, resultHandler, boundSql)方法

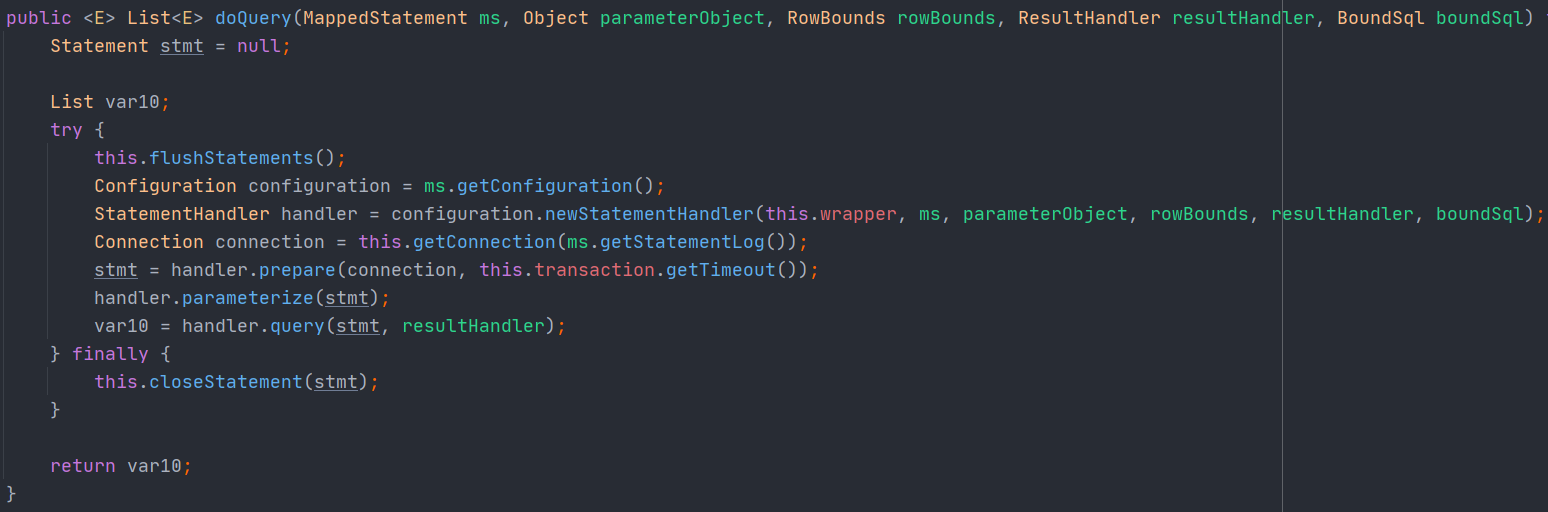

**doQuery()**
- 传⼊参数创建StatementHanlder对象，query方法来执⾏查询
- 创建jdbc中的statement对象
- this.getConnection(ms.getStatementLog());从连接池中获取连接对象
- StatementHandler进⾏处理

handler.query(stmt, resultHandler);执行最后的操作

StatementHandler

StatementHandler对象主要完成两个⼯作：

对于JDBC的PreparedStatement类型的对象，创建的过程中，我们使⽤的是SQL语句字符串会包含若⼲个？占位符，我们其后再对占位符进⾏设值。StatementHandler通过parameterize(statement)⽅法对Statement进⾏设值；
StatementHandler通过List query(Statement statement, ResultHandler resultHandler)⽅法来完成执⾏Statement，和将Statement对象返回的resultSet封装成List；

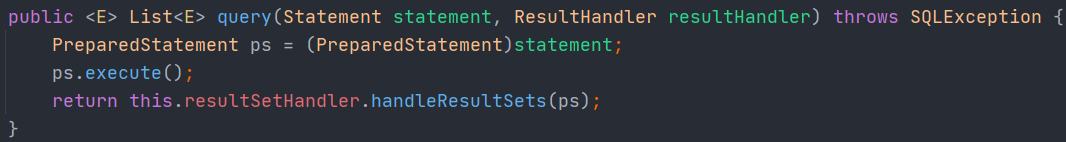

调⽤preparedStatemnt.execute()⽅法，然后将resultSet交给ResultSetHandler处理

ResultHandler

 public List<Object> handleResultSets(Statement stmt) throws SQLException {
     ErrorContext.instance().activity("handling results").object(this.mappedStatement.getId());
     //多ResultSet的结果集合，每个ResultSet对应⼀个Object对象。⽽实际上，每个Object是List<Object> 对象。
     //在不考虑存储过程的多ResultSet的情况，普通的查询，实际就⼀个ResultSet，也就是说，multipleResults最多就⼀个元素。
     List<Object> multipleResults = new ArrayList();
     int resultSetCount = 0;
     //获得⾸个ResultSet对象，并封装成ResultSetWrapper对象
     ResultSetWrapper rsw = this.getFirstResultSet(stmt);
     //获得ResultMap数组
      //在不考虑存储过程的多ResultSet的情况，普通的查询，实际就⼀个ResultSet，也就是说，resultMaps就⼀个元素。
     List<ResultMap> resultMaps = this.mappedStatement.getResultMaps();
     int resultMapCount = resultMaps.size();
     this.validateResultMapsCount(rsw, resultMapCount);
     while(rsw != null && resultMapCount > resultSetCount) {
         //获得ResultMap对象
         ResultMap resultMap = (ResultMap)resultMaps.get(resultSetCount);
         //处理ResultSet，将结果添加到multipleResults中
         this.handleResultSet(rsw, resultMap, multipleResults, (ResultMapping)null);
         //获得下⼀个ResultSet对象，并封装成ResultSetWrapper对象
         rsw = this.getNextResultSet(stmt);
         //清理
         this.cleanUpAfterHandlingResultSet();
         ++resultSetCount;
     }
     String[] resultSets = this.mappedStatement.getResultSets();
     if (resultSets != null) {
         while(rsw != null && resultSetCount < resultSets.length) {
             ResultMapping parentMapping = (ResultMapping)this.nextResultMaps.get(resultSets[resultSetCount]);
             if (parentMapping != null) {
                 String nestedResultMapId = parentMapping.getNestedResultMapId();
                 ResultMap resultMap = this.configuration.getResultMap(nestedResultMapId);
                 this.handleResultSet(rsw, resultMap, (List)null, parentMapping);
             }
             rsw = this.getNextResultSet(stmt);
             this.cleanUpAfterHandlingResultSet();
             ++resultSetCount;
         }
     }
     //如果是multipleResults单元素，则取⾸元素返回
     return this.collapseSingleResultList(multipleResults);
 }

3.2 代理方式

1 初始化时

首先在加载配置文件的时候，会把Mapper里的内容加载到MapperRegistry中。
MapperRegistry是Configuration的一个属性。
MapperRegistry 中用Map<Class<?>, MapperProxyFactory<?>> knownMappers，通过传过来的类型（key）存放mapper的动态代理工厂。

2 getMapper()时

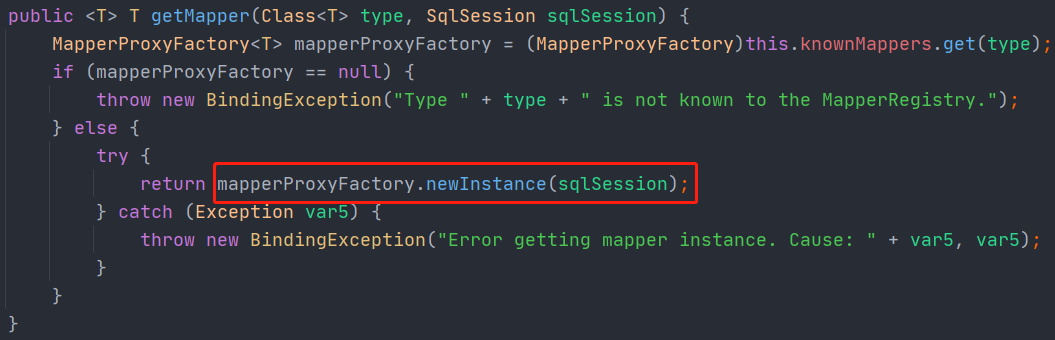

DefaultSqlSession->configuration.getMapper()->mapperRegistry.getMapper()

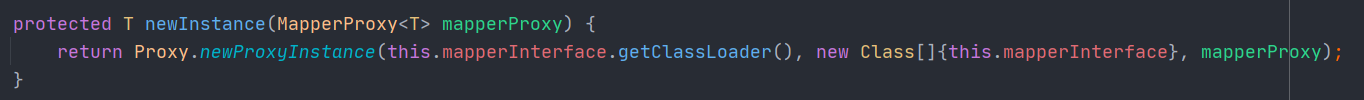

进入MapperProxyFactory中的newInstance方法，这里就创建了代理对象

3 使用代理mapper调用方法

代理对象调用接口中的任意方法，执行的都是动态代理中的**invoke**方法

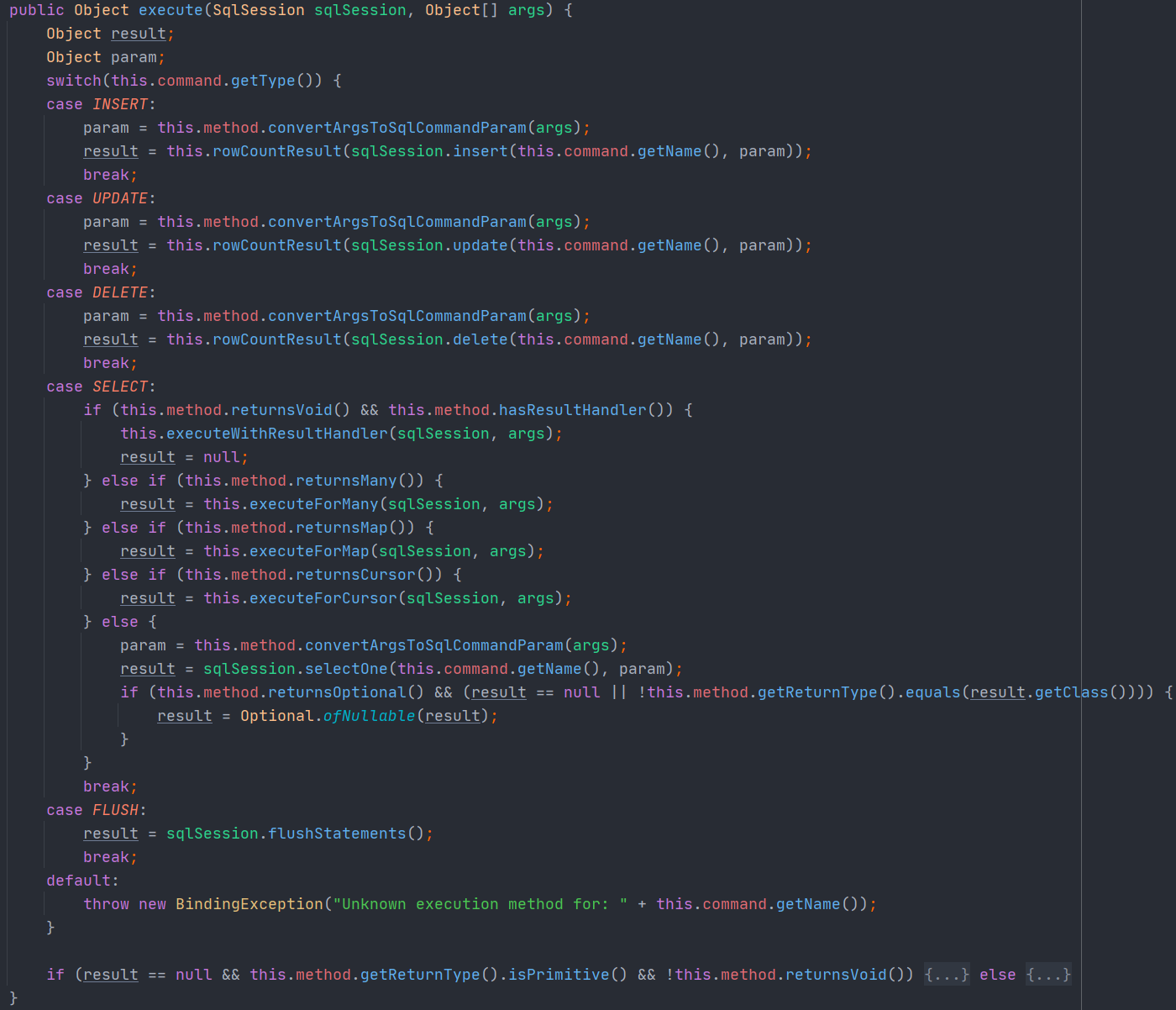

所以，找到MapperProxy<T>的invoke方法，由于版本不同中间细节不同，但最终会去执行MapperMethod中的execute(sqlSession, args)方法

以SELECT为例，根据返回结果的不同，执行的方法也不同。

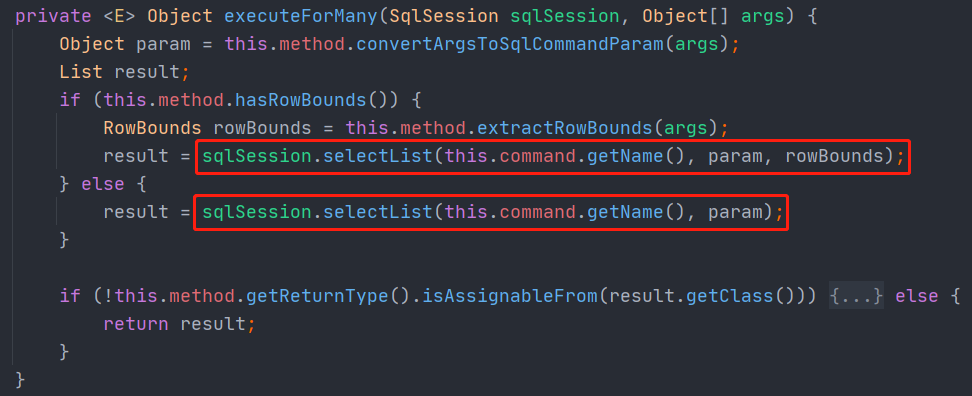

返回结果为List<E>时，会调用executeForMany(sqlSession, args)

executeForMany(sqlSession, args)则会调用SqlSession中的方法，下面就和传统方法一样了。

4 二级缓存
二级缓存（Mapper级别/Namespace级别）
Mybatis默认只开启了一级缓存（SqlSession级别）；如果开启了二级缓存，则Mybatis的加载顺序为：
二级缓存-> 一级缓存-> 数据库
与⼀级缓存不同，⼆级缓存和具体的命名空间绑定，⼀个Mapper中有⼀个Cache，相同Mapper中的
MappedStatement共⽤⼀个Cache，⼀级缓存则是和 SqlSession 绑定。

1 Cache标签
解析Cache标签

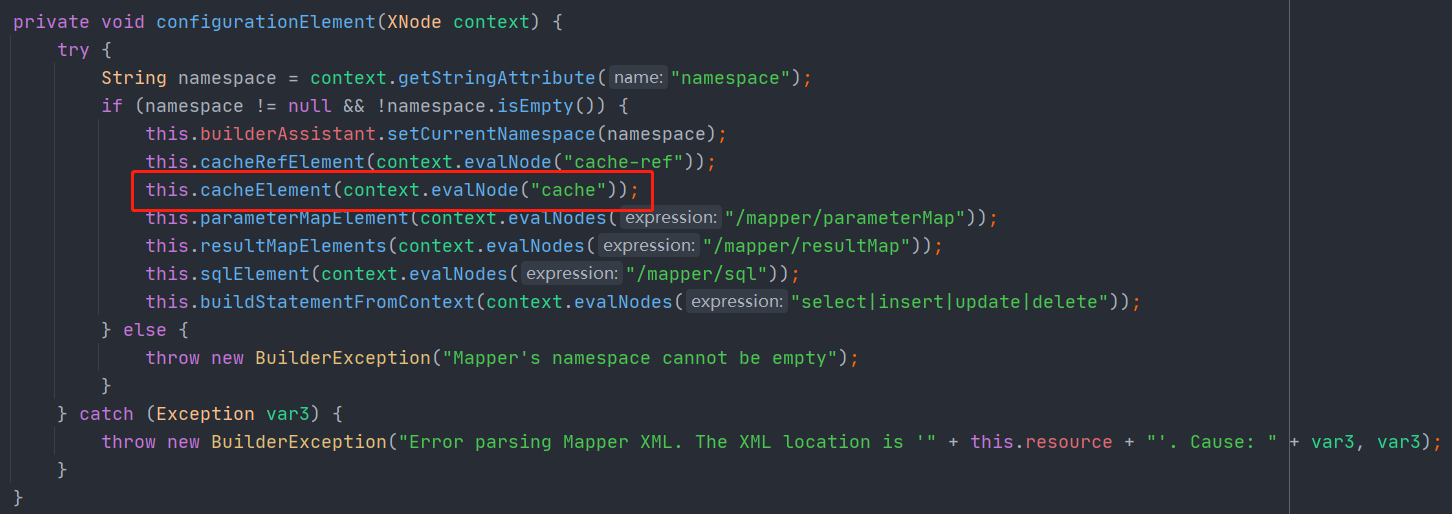

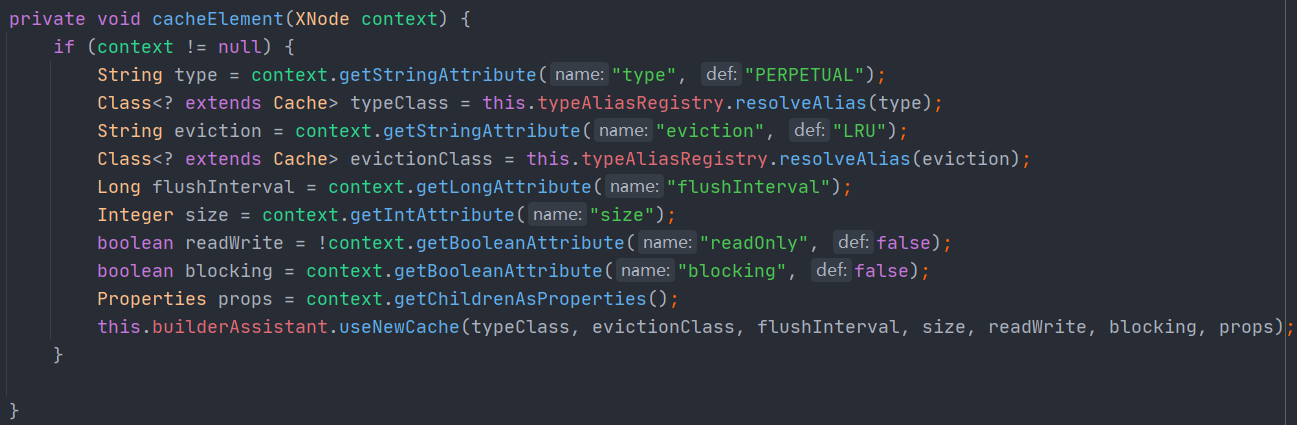

XMLMapperBuilder中的void configurationElement(XNode context)方法

创建Cache对象。

this.builderAssistant.useNewCache(typeClass, evictionClass, flushInterval, size, readWrite, blocking, props);

把Cache对象包装到MapStatement中

Mapper中每个标签对应一个MapStatment；所有MapStatement共用一个cache对象

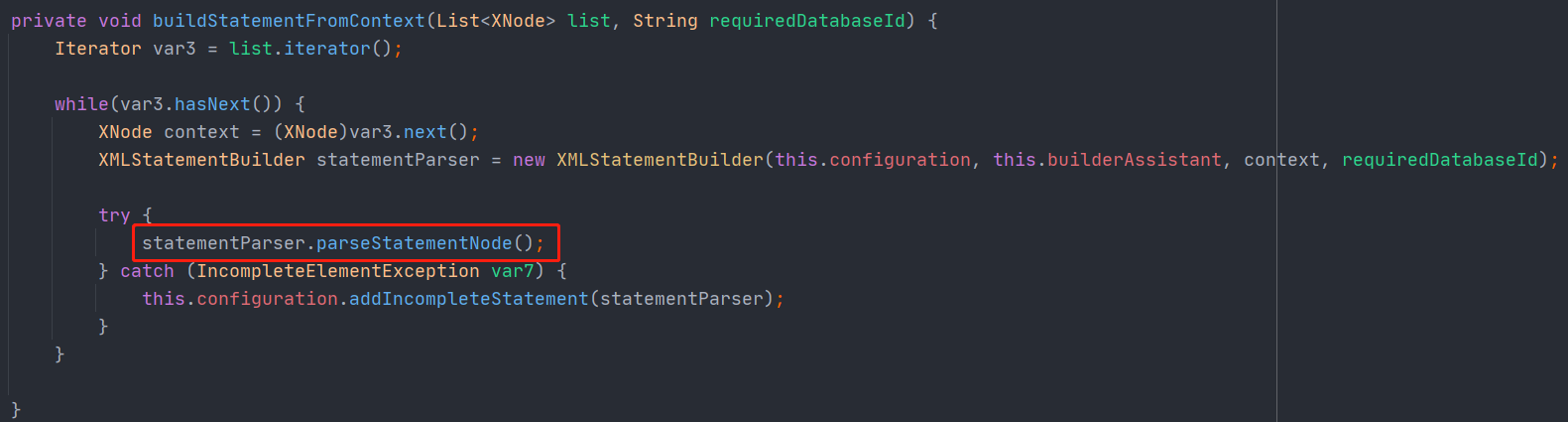

parseStatementNode方法的最后一行this.builderAssistant.addMappedStatement

addMappedStatement中，.cache(this.currentCache);把Cache对象设置进去了

org.apache.ibatis.mapping.MappedStatement.Builder statementBuilder = (new org.apache.ibatis.mapping.MappedStatement.Builder(this.configuration, id, sqlSource, sqlCommandType))
   .resource(this.resource)
   .fetchSize(fetchSize)
   .timeout(timeout)
   .statementType(statementType)
   .keyGenerator(keyGenerator)
   .keyProperty(keyProperty)
   .keyColumn(keyColumn)
   .databaseId(databaseId)
   .lang(lang)
   .resultOrdered(resultOrdered)
   .resultSets(resultSets)
   .resultMaps(this.getStatementResultMaps(resultMap, resultType, id))
   .resultSetType(resultSetType)
   .flushCacheRequired((Boolean)this.valueOrDefault(flushCache, !isSelect))
   .useCache((Boolean)this.valueOrDefault(useCache, isSelect))
   .cache(this.currentCache);

2 二级缓存流程

当开启sqlMapConfig.xml中的二级缓存配置时，在底层调用Executor执行查询的时候调用的是CachingExecutor实现。
```
  <settings>
      <setting name="cacheEnable" value="true"/>
  </settings>
```

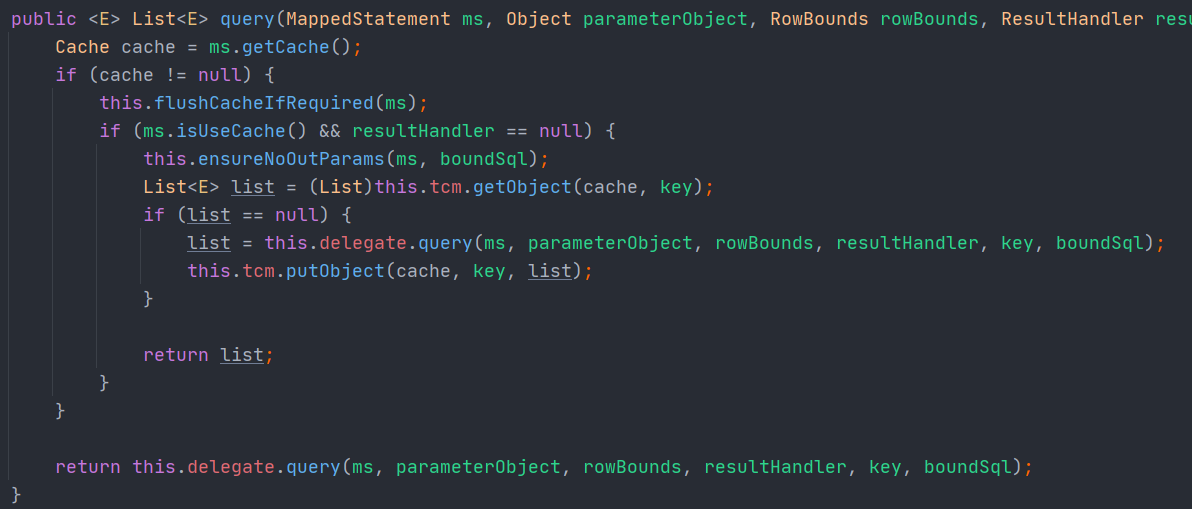

执行的CachingExecutor中的<E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException方法。
- 从ms中获取Cache对象
- this.flushCacheIfRequired(ms);如果标签中配置了flushCache，则每次都要清空缓存
- 先从二级换从中查询(List)this.tcm.getObject(cache, key);
- delegate.query()走的BaseExecutor（底层先进行一级缓存查询，然后才走数据库）
- this.tcm.putObject(cache, key, list);存放到事务缓存管理器：TransactionalCacheManager

3 TransactionalCacheManager

注意⼆级缓存是从 MappedStatement 中获取的。由于 MappedStatement 存在于全局配置中，可以多个 CachingExecutor 获取到，这样就会出现线程安全问题。除此之外，若不加以控制，多个事务共⽤⼀个缓存实例，会导致脏读问题。⾄于脏读问题，需要借助其他类来处理，也就是上⾯代码中 tcm 变量对应的类型。

TransactionalCacheManager中的：

private final Map<Cache, TransactionalCache> transactionalCaches = new HashMap();
用来记录缓存和TransactionalCache的关系。而TransactionalCache则是具体解决问题的类。

TransactionalCache中：

整整的缓存对象：

事务被提交前，所有从数据库中查询的结果将在缓存在此集合中：

事务被提交前，当缓存未命中时，CacheKey 将被存储在此集合中：

经TransactionalCache的源码可知，缓存都是存在了Map<Object, Object> entriesToAddOnCommit;中，只有当执行了commit()方法，才会被刷进Cache对象中。
4 Commit方法存入缓存
调用情况：
sqlSession.commit()->DefaultSqlSession.commit()->CachingExecutor.commit()
->tcm.commit()->**TransactionalCacheManager**存入Cache缓存中。
调用sqlSession.close()时同理，**close()**之前也会执行tcm.commit()。
5 二级缓存的刷新

6 总结

在⼆级缓存的设计上，MyBatis⼤量地运⽤了装饰者模式，如CachingExecutor, 以及各种Cache接⼝的装饰器。

⼆级缓存实现了Sqlsession之间的缓存数据共享，属于namespace级别
⼆级缓存具有丰富的缓存策略
⼆级缓存可由多个装饰器，与基础缓存组合⽽成
⼆级缓存⼯作由⼀个缓存装饰执⾏器CachingExecutor和⼀个事务型预缓存TransactionalCache完成
5 延迟加载
原理
使⽤**CGLIB**或 **Javassist**( 默认 ) 创建⽬标对象的代理对象。当调⽤代理对象的延迟加载属性的**getting**⽅法时，进⼊拦截器⽅法。⽐如调⽤**a.getB().getName()**⽅法，进⼊拦截器的**invoke(...)**⽅法，发现 **a.getB()** 需要延迟加载时，那么就会单独发送事先保存好的查询关联 B 对象的SQL，把 B 查询上来，然后调⽤ **a.setB(b)**⽅法，于是 a 对象 b 属性就有值了，接着完成 **a.getB().getName()**⽅法的调⽤。

总结：延迟加载主要是通过动态代理的形式实现，通过代理拦截到指定⽅法，执⾏数据加载。

调用链

SimpleStatementHandler->DefaultResultSetHandler->handleResultSet->handleRowValues
->**createResultObject**

加载 resultMap中的属性到List集合中

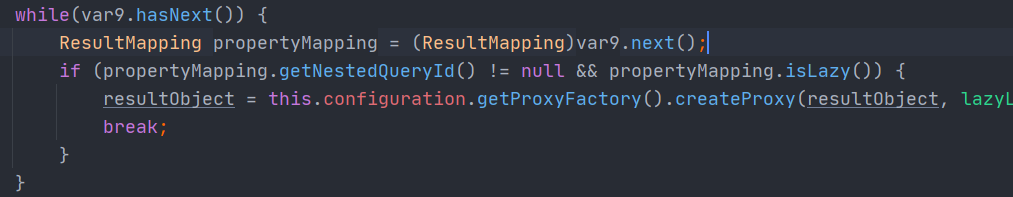

遍历所有属性，如果设置了延迟加载，则创建代理对象

configuration.getProxyFactory().createProxy(...)

通过**JavassistProxyFactory**创建代理对象

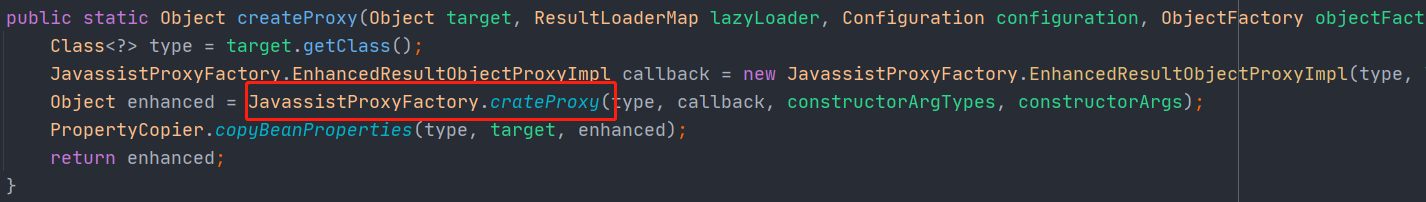

configuration.getProxyFactory().createProxy(...)调用：

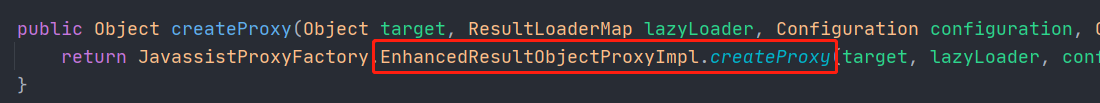

EnhancedResultObjectProxyImpl._createProxy_

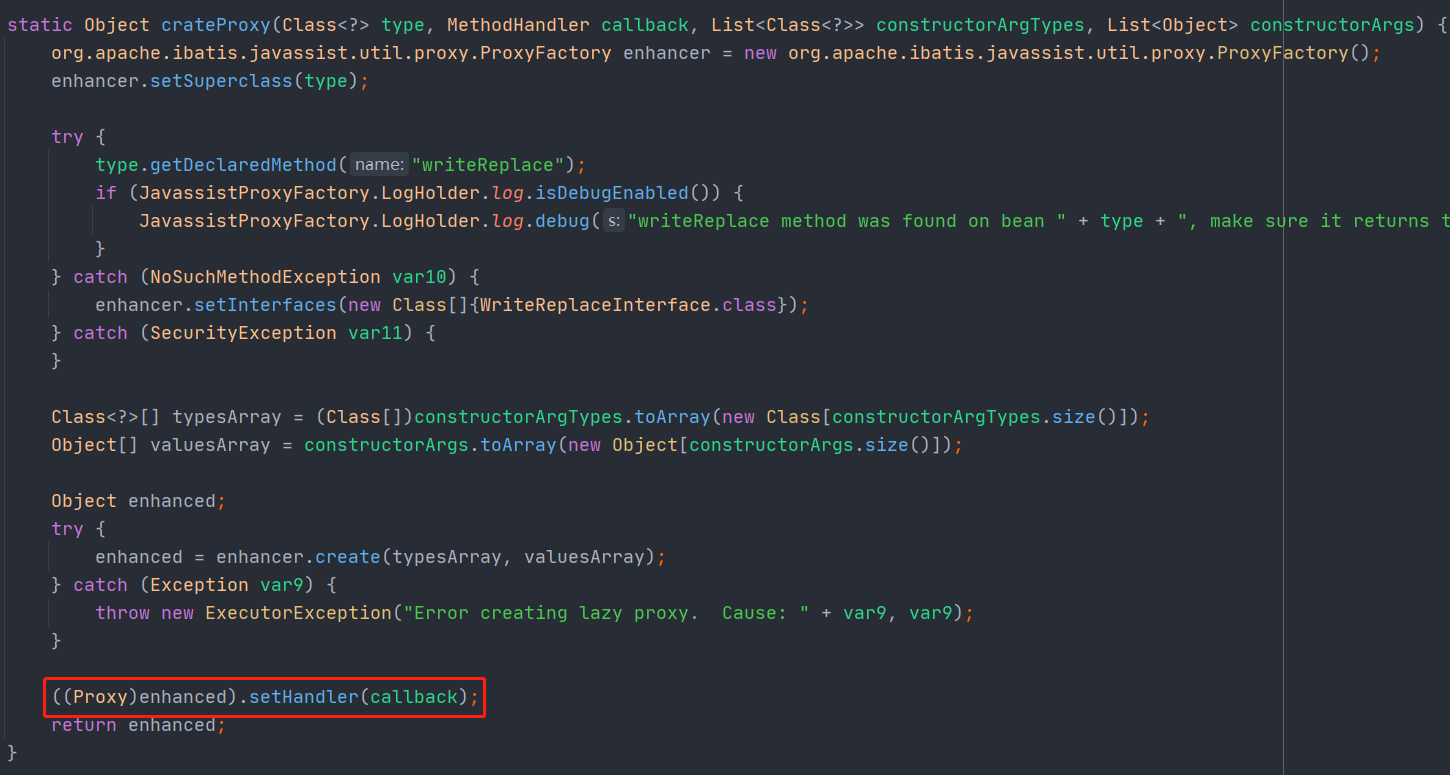

JavassistProxyFactory.crateProxy(....)

这时候，延迟加载的动态代理对象就创建成功了。
