原理

1. docker0 网桥（Bridge）

通过输入命令

windows：ipconfig
linux：ifconfig

会发现多了一个叫 docker0 的网卡，这个就是 docker0 网桥。

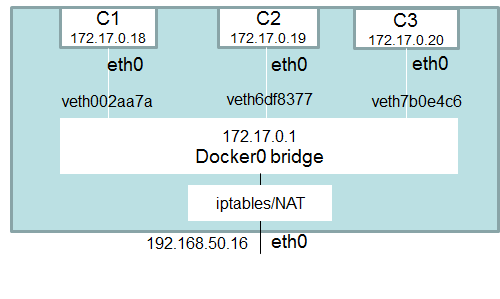

网桥，简而言之，就是早期的两端口二层网络设备，用来连接不同的局域网，对数据包进行存储、转发操作。这里的一个关键点就是两端口，docker0 网桥连接的就是容器网段和宿主机网段。
docker0 网桥是在 Docker Daemon 启动的时候自动创建的，从我们上面的结果 (inet 和 netmask) 可以看出来 docker0 的 IP 为 172.17.0.1/16。之后使用 bridge 模式（默认）创建出来的 Docker 容器都将在 docker0 子网的范围内选取一个未被占用的 IP 使用，并连接到 docker0 网桥上。

docker0 网桥的 IP 地址和子网范围是可以通过参数修改的，使用 CIDR 的格式。

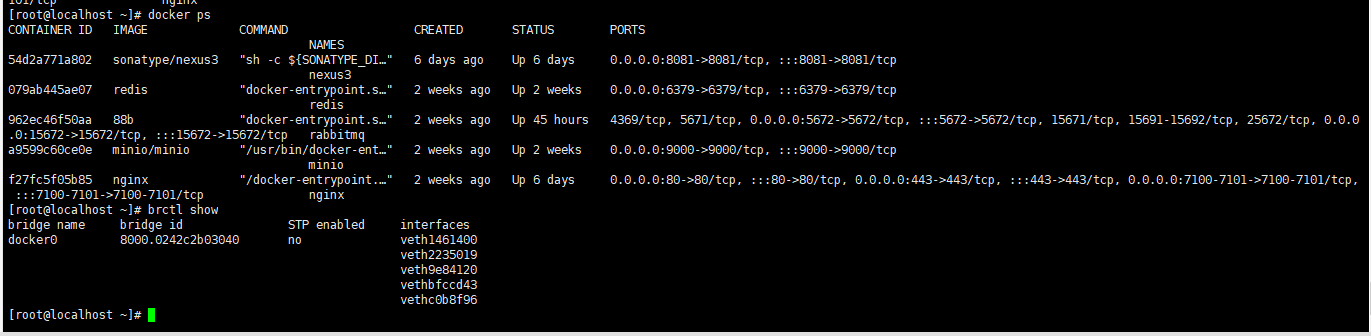

在 Linux 系统中，我们可以通过 brctl 命令来查看网桥的信息（如果提示找不到命令，需要先安装 bridge-utils 软件包）。下面是我的dev机器的一个结果

我们从 brctl 的结果中可以看到网桥上面连接了很多了 veth 设备，同时 veth 设备总是成对出现的，那么也就意味着 veth 的另一端连接的是容器的 eth0，正如上面那幅图所示。

2. iptables

iptables 可以简单理解为是一个命令行防火墙（firewall）工具，我们可以设置一些 iptables 规则来达到流量控制。Docker 会在宿主机系统上增加一些 iptables 规则，以用来管理 Docker 容器和容器之间以及和外界的通信。

下面我们通过命令 iptables-save 命令来查看一下我的这台虚拟机（运行着多个 Docker 容器）上面的 iptable 规则情况，下面是全部命令输出，我们下面就看看 Docker 的数据转发是怎么做的

# Generated by iptables-save v1.4.21 on Wed Jun  2 16:53:06 2021
*filter
:INPUT ACCEPT [1809099:252349089]
:FORWARD DROP [0:0]
:OUTPUT ACCEPT [1993484:1270123964]
:DOCKER - [0:0]
:DOCKER-ISOLATION-STAGE-1 - [0:0]
:DOCKER-ISOLATION-STAGE-2 - [0:0]
:DOCKER-USER - [0:0]
-A FORWARD -j DOCKER-USER
-A FORWARD -j DOCKER-ISOLATION-STAGE-1
-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -o docker0 -j DOCKER
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
-A FORWARD -i docker0 -o docker0 -j ACCEPT
-A DOCKER -d 172.17.0.3/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 6379 -j ACCEPT
-A DOCKER -d 172.17.0.4/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 9000 -j ACCEPT
-A DOCKER -d 172.17.0.6/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 8081 -j ACCEPT
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 7101 -j ACCEPT
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 7100 -j ACCEPT
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 443 -j ACCEPT
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 80 -j ACCEPT
-A DOCKER -d 172.17.0.5/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 15672 -j ACCEPT
-A DOCKER -d 172.17.0.5/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 5672 -j ACCEPT
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -j RETURN
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -j RETURN
-A DOCKER-USER -j RETURN
COMMIT
# Completed on Wed Jun  2 16:53:06 2021
# Generated by iptables-save v1.4.21 on Wed Jun  2 16:53:06 2021
*nat
:PREROUTING ACCEPT [6467:1150885]
:INPUT ACCEPT [801:48308]
:OUTPUT ACCEPT [709:52869]
:POSTROUTING ACCEPT [1765:107826]
:DOCKER - [0:0]
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A POSTROUTING -s 172.17.0.3/32 -d 172.17.0.3/32 -p tcp -m tcp --dport 6379 -j MASQUERADE
-A POSTROUTING -s 172.17.0.4/32 -d 172.17.0.4/32 -p tcp -m tcp --dport 9000 -j MASQUERADE
-A POSTROUTING -s 172.17.0.6/32 -d 172.17.0.6/32 -p tcp -m tcp --dport 8081 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 7101 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 7100 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 443 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 80 -j MASQUERADE
-A POSTROUTING -s 172.17.0.5/32 -d 172.17.0.5/32 -p tcp -m tcp --dport 15672 -j MASQUERADE
-A POSTROUTING -s 172.17.0.5/32 -d 172.17.0.5/32 -p tcp -m tcp --dport 5672 -j MASQUERADE
-A DOCKER -i docker0 -j RETURN
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 6379 -j DNAT --to-destination 172.17.0.3:6379
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 9000 -j DNAT --to-destination 172.17.0.4:9000
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 8081 -j DNAT --to-destination 172.17.0.6:8081
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 7101 -j DNAT --to-destination 172.17.0.2:7101
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 7100 -j DNAT --to-destination 172.17.0.2:7100
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 443 -j DNAT --to-destination 172.17.0.2:443
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 80 -j DNAT --to-destination 172.17.0.2:80
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 15672 -j DNAT --to-destination 172.17.0.5:15672
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5672 -j DNAT --to-destination 172.17.0.5:5672

iptables 默认有 4 个表：

nat：地址转换表；
filter：数据过滤表；
raw：状态跟踪表；
mangle：包标记表。

外界访问 Docker 容器是通过 iptables 做 DNAT 实现的。DNAT 将 SNAT 中的 Source 换成 Destination，表示目的地址转换。

*nat
...
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 7101 -j DNAT --to-destination 172.17.0.2:7101
...
*filter
...
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 7101 -j ACCEPT
...

filter 表中的规则用来对流量做限制，这里的这条规则表示允许所有的外部 IP 访问容器，可以通过在 filter 的 Docker 链上添加规则来对外部的 IP 访问做出限制，这里就不再演示了。
不光是与外界通信，Docker 容器之间通信也受到 iptables 规则限制。我们前面也了解到宿主机上面的所有 Docker 容器都位于 docker0 网桥的子网内。同时我们从 iptables 中的输出看到一条 filter 规则。
-A FORWARD -i docker0 -o docker0 -j ACCEPT

这条规则保证容器之间可以互相通信，如果将 Docker Server 启动参数 —icc 设置为 false，则这条规则会被设置为 DROP，容器之间的相互通信就会被禁止。

3. IP-Forward

在 Docker 容器网络通信的过程中，还涉及到数据包在多个网卡间的转发，这需要将内核参数 ip-forward 打开，参数位于 /proc/sys/net/ipv4/ip_forward。

[root@docker ~]# cat /proc/sys/net/ipv4/ip_forward 1

通常这一步不需要我们手动来设置，Docker server 启动的时候默认会将 ip-forward 设置为 1。

4. DNS 和主机名

容器的主机名以及 DNS 是设置在文件 /etc/hostname、/etc/hosts、/etc/resolv.conf 中的，对于容器来说，在容器启动后会覆盖这些文件从而达到修改属性的目的。下面是我的机器上面的示例。

[root@docker ~]# docker exec -ti 4be4cca01392 sh
/ # mount
...
/dev/vda1 on /etc/hostname type ext4 (rw,relatime,data=ordered)
/dev/vda1 on /etc/hosts type ext4 (rw,relatime,data=ordered)
/dev/vda1 on /etc/resolv.conf type ext4 (rw,relatime,data=ordered)
...

同时我们也可以通过参数 -h HOSTNAME 和 —dns=IP_ADDRESS… 来对 hostname 和 DNS 进行设置。

Docker网络模式

Docker 默认实现了五种网络模式如下

1. bridge 模式

Docker 的默认网络模式。这种模式会将创建出来的所有 Docker 容器链接到 docker0 网桥或者自定义网桥上，所有的 Docker 容器处于同一个子网。

使用 bridge 模式的 Docker 容器默认使用 docker0 网桥，除此之外，你也可以使用自定义网桥（User-defined bridge network）。自定义网桥和默认 docker0 网桥的区别在于：

自定义网桥提供容器间的自定义 DNS 解析。默认网桥网络下的 Docker 容器只能通过 IP 地址交互，除非使用 —link 参数将多个 Docker 容器连接起来。
自定义网桥具有更好的隔离性。默认创建的 Docker 容器如果没有指定 —network 参数，都会连接到默认的 docker0 网桥上，这样相当于将所有不不相干的容器都置于一个同一个网络环境中，可能存在风险。自定义网桥相当于将 docker0 网桥按我们需要分隔成多个自定义网桥，毫无疑问，这样隔离性更好。
容器可以在运行时和自定义网桥进行绑定或者解绑。这个默认 docker0 网桥是不行的，需要停止容器。
每个自定义网桥可以自定义自己的配置，比如 MTU 和 iptables 规则等。但是如果使用默认 docker0 网桥，相当于共享配置。
通过默认网桥 Link 的 Docker 容器可以共享环境变量。所谓 Link 是指 docker run 的时候指定 —link 参数。这个在自定义网桥中是不行的，但是可以通过其他方式来实现，比如：
1. 将需要共享的数据放到 volume 中，多个 Docker 容器自行 mount。
2. 使用 docker-compose 启动多个 Docker 容器，将共享变量定义到 compose 文件中。
  2. host 模式
  顾名思义，这种模式下，Docker 容器和宿主机使用同一个网络协议栈，也就是同一个 network namespace，和宿主机共享网卡、IP、端口等信息。好处是性能更好，缺点也很明显，没有做网络隔离。

Host 模式可以通过参数 —network host 指定，比如我们使用 host 模式启动一个 nginx 容器。

[root@docker ~]# docker run --rm -d --network host --name host_nginx nginx:1.19

Host 模式的优缺点都很明显。

缺点：没有和宿主机的 network namespace 进行隔离。可能会存在端口冲突的情况，比如 nginx 镜像的 Docker 容器会使用 80 端口，那么我们就不能以 host 模式启动两个容器，不然会冲突。
优点：共用同一个 network namespace 也就意味没有个多个 network namespace 之间的数据转发，性能更好。
3. overlay 模式
这种模式在多个 Docker daemon 主机之间创建一个分布式网络，该网络位于 Docker 主机层次之上，允许容器之间加密通讯，需要处理容器之间和主机之间的网络包。
4. macvlan 模式
macvlan 是 Linux 的一个内核模块，算是一个比较新的特性。本质上是一种网卡虚拟化技术，通过 macvlan 可以在同一个物理网卡上虚拟出多个网卡，通过不同的 Mac 地址在数据链路层进行网络数据的转发，一块网卡上配置多个 Mac 地址。Docker 的 macvlan 网络实际上就是使用 Linux 提供的 macvlan 驱动。
5. none 模式
这种模式下 Docker 容器拥有自己的 network namespace，但是并不会做任何网络配置。换句话说，这个 Docker 容器除了 network namespace 自带的 lo 网卡（loopback，127.0.0.1）外没有其他任何网卡、IP 等信息。这种模式如果不做额外配置是无法使用的，要使用需要自己添加网卡等，也就是它给了用户最大的自由度。

Dokcer Link

Link 是在 Docker 容器创建的过程中通过 —link 参数将新创建出来的 Docker 容器和已有的容器之间串讲一个安全通道用来做数据交互。
Link 的使用场景还是很常见的，比如我们线上应用有一个 web 应用以 Docker 容器运行，有一个数据库（MySQL）也以 Docker 容器运行，由于 web 应用需要访问数据库的数据，那么我们就可以在这两个容器之间使用 Link 连接起来。

使用

Link 的使用比较简单，我们这里演示一下。首先运行一个 MySQL 的 Docker 容器。

[root@docker1 ~]# docker run -d -e MYSQL_ROOT_PASSWORD=123456 -p 3307:3306 --name mysql mysql:latest

然后我们创建一个 busybox 的 Docker 容器，并通过 telnet 连接 MySQL 的 Docker 容器。

[root@docker1 ~]# docker run -ti --name busybox --link mysql:mysql busybox:latest sh
/ # telnet mysql
telnet: can't connect to remote host (172.17.0.2): Connection refused
/ # telnet mysql 3306
Connected to mysql
J
�1.1jJXq/%
   p@R|Iccaching_sha2_password

其中 busybox 容器的启动参数里面的 —link mysql:mysql 就是将我们新建出来的 busybox 容器和名字叫 mysql 的 Docker 容器建立一个 link 通道。—link 的参数格式为 —link :alias ，第一个参数是目标容器的名字或者 ID，第二个 alias 相当于我们在 busybox Docker 容器中访问 MySQL Docker 容器的 host。

link原理主要就是修改 /etc/hosts 文件。现在已经不推荐了

警告：—link 参数是 Docker 早期的遗留特性，可能最终会被移除掉。除非你一定要使用它，否则我们建议你使用自定义网络的方式来实现多个 container 之间的网络通信。自定义网络相比 —link 的一个弊端是无法共享环境变量，但是你可以通过类似在多个容器中挂载同一个 volume 的方式来实现这个需求。

最佳实践

官方给了一个针对各个网络模式的选择使用建议：

User-defined bridge network 适用于同一个宿主机上多个 Docker 容器进行通信。这里的 user-defined 可以理解为自定义网桥，不适用 docker0 网桥，这样可以更灵活地设置子网和 iptables。
Host networks 适用于 Docker 容器的网络不需要和宿主机进行隔离的场景，比如对于网络性能比较敏感的场景。
Overlay networks 适用于运行在多个宿主机上 Docker 容器之间的通信情况。
Macvlan networks 适用于 VM 迁移的场景，这样每个 Docker 容器看起来和物理主机一样。
Third-party network plugins 适用于将 Docker 和特定网络协议栈整合的场景。
