nio demo

java 里，我们如果想使用 nio 方式处理 io ,一般会这样写：

  1. // 打开服务端 Socket
  2. ServerSocketChannel serverSocketChannel = ServerSocketChannel.open();
  4. // 打开 Selector
  5. Selector selector = Selector.open();
  7. // 服务端 Socket 监听8080端口, 并配置为非阻塞模式
  8. serverSocketChannel.socket().bind(new InetSocketAddress(8080));
  9. serverSocketChannel.configureBlocking(false);
  11. // 将 channel 注册到 selector 中, 注册 OP_ACCEPT 事件
  12. // 然后在 OP_ACCEPT 到来时, 获取 NioSocketChannel,并将 NioSocketChannel
  13. // 注册到某个 Worker NioEventLoop 的 Selector 上
  14. // 注册 OP_READ 事件到 Selector
  15. serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT);
  17. // 不断循环
  18. while (true) {
  19.     //迭代selectedkey
  20. }

netty 工作原理

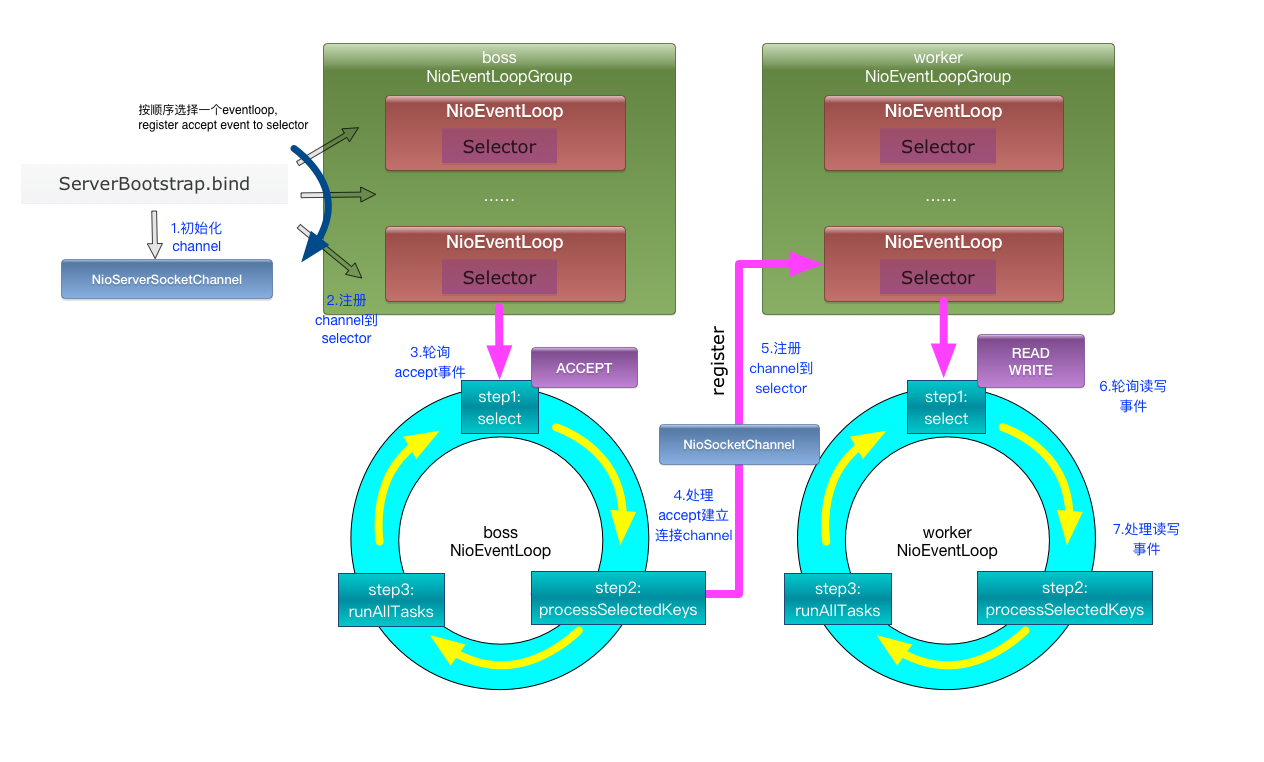

netty 服务端启动过程

  1. 首先实例化NioEventLoopGroup，最终会初始化一个NioEventLoop数组，NioEventLoop是一个Executor，每一个NioEventLoop和一个线程联系。
  2. 当调用doBind绑定端口后，会进行一系列的初始化操作，例如初始化pipeline和channel的option，并且会把ServerSocketChannel注册到 NioEventLoop 的 selector 上，并且此时的 instrestOps 是SelectionKey.OP_ACCEPT，此时的ServerSocketChannel是处于监听状态。
  3. 然后会取出一个NioEventLoop，启动NioEventLoop，会在run方法中，在循环中监听事件（Accept，read，write）

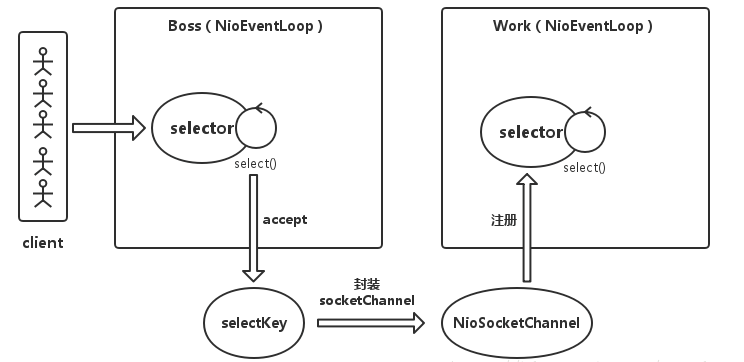

accept 过程

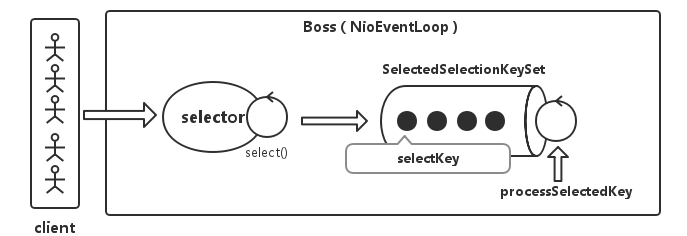

  1. 当客户端进行 connect 后，服务端的 BossGroup 启动的 NioEventLoop 会捕获到 SelectionKey.OP_ACCEPT 事件
  2. 然后会调用 NioMessageUnsafe 的 read 方法来处理连接事件，然后会取出连接的客户端的 NioSocketChannel，然后触发 ChannelActive 事件，该事件也会在 ChannelPipelines 中传递，然后再触发客户端 NioSocketChannel 和服务端 NioServerSocketChannel 的 ChannelRead 操作
  3. 然后服务端的 ServerBootStrap 会为客户端的 NioSocketChannel 设置 childHandler 参数
  4. 紧接着会把取得客户端的 NioSocketChannel 通过 childGroup.register(child) 将 NioSocketChannel 注册到work的NioEventLoop 中，这个过程和 NioServerSocketChannel 注册到 boss 的 NioEventLoop 的过程一样，最终交付给 work 线程对应的 selector 进行 read 事件的监听。

read 操作


同样是在 NioEventLoop 中进行的，当 work 线程的 selector检测到 OP_READ 事件发生时，触发 ChannelRead 操作，read 操作完成后，该事件会在 Pipeline 中传递下去，给 Pipeline 的 Handler 依次处理

nio 底层实现

java nio 根据操作系统的不同，底层实现不同。在 Linux 系统上，在 kernel 版本大于 2.6 时，已经开始使用 epoll 的实现, EPollSelectorProvider.

netty 提供的 handler

Netty 提供了大量的系 统 ChannelHandler 供用户使用，比较实用的系统 ChannelHandler
总结如下:

  1. 系统编解码框架-ByteToMessageCodec;
  2. 通用基于长度的半包解码器-LengthFieldBasedFrameDecoder;
  3. 码流日志打印Handler-LoggingHandler;
  4. SSL安全认证Handler-SslHandler;
  5. 链路空闲检测Handler-IdleStateHandler;
  6. 流量整形Handler-ChannelTrafficShapingHandler;
  7. Base64编解码-Base64Decoder和Base64Encoder。

netty 线程模型

Netty 用于接收客户端请求的线程池职责如下：

(1)接收客户端 TCP 连接，初始化 Channel 参数;
(2)将链路状态变更事件通知给 ChannelPipeline。

Netty 处理 I/O 操作的 Reactor 线程池职责如下。

(1)异步读取通信对端的数据报，发送读事件到 ChannelPipeline;
(2)异步发送消息到通信对端，调用 ChannelPipeline 的消息发送接口;
(3)执行系统调用 Task;
(4)执行定时任务 Task，例如链路空闲状态监测定时任务。 通过调整线程池的线程个数、是否共享线程池等方式，

Netty 的 Reactor 线程模型可以在单线程、多线程和主从多线程间切换，这种灵活的配置方式可以最
大程度地满足不同用户的个性化定制。

最佳实践

  1. 时间可控的简单业务直接在 I/O 线程上处理
    时间可控的简单业务直接在 I/O 线程上处理，如果业务非常简单，执行时间非常短，不需要访问数据库和磁盘，不需要等待其它资源，则建议直接在业务 ChannelHandler 中执行，不需要再启业务的线程或者线程池。避免线程上下文切换，也不存在线程并发问题。

  2. 复杂和时间不可控业务建议投递到后端业务线程池统一处理
    复杂和时间不可控业务建议投递到后端业务线程池统一处理，对于此类业务，不建议直接在业务 ChannelHandler 中启动线程或者线程池处理，建议将不同的业务统一封装成 Task，统一投递到后端的业务线程池中进行处理。过多的业务 ChannelHandler 会带来开发效率和可维护性问题.

消息入栈出栈

  1. <pre>
  2.  *                                                 I/O Request
  3.  *                                            via {@link Channel} or
  4.  *                                        {@link ChannelHandlerContext}
  5.  *                                                      |
  6.  *  +---------------------------------------------------+---------------+
  7.  *  |                           ChannelPipeline         |               |
  8.  *  |                                                  \|/              |
  9.  *  |    +---------------------+            +-----------+----------+    |
  10.  *  |    | Inbound Handler  N  |            | Outbound Handler  1  |    |
  11.  *  |    +----------+----------+            +-----------+----------+    |
  12.  *  |              /|\                                  |               |
  13.  *  |               |                                  \|/              |
  14.  *  |    +----------+----------+            +-----------+----------+    |
  15.  *  |    | Inbound Handler N-1 |            | Outbound Handler  2  |    |
  16.  *  |    +----------+----------+            +-----------+----------+    |
  17.  *  |              /|\                                  .               |
  18.  *  |               .                                   .               |
  19.  *  | ChannelHandlerContext.fireIN_EVT() ChannelHandlerContext.OUT_EVT()|
  20.  *  |        [ method call]                       [method call]         |
  21.  *  |               .                                   .               |
  22.  *  |               .                                  \|/              |
  23.  *  |    +----------+----------+            +-----------+----------+    |
  24.  *  |    | Inbound Handler  2  |            | Outbound Handler M-1 |    |
  25.  *  |    +----------+----------+            +-----------+----------+    |
  26.  *  |              /|\                                  |               |
  27.  *  |               |                                  \|/              |
  28.  *  |    +----------+----------+            +-----------+----------+    |
  29.  *  |    | Inbound Handler  1  |            | Outbound Handler  M  |    |
  30.  *  |    +----------+----------+            +-----------+----------+    |
  31.  *  |              /|\                                  |               |
  32.  *  +---------------+-----------------------------------+---------------+
  33.  *                  |                                  \|/
  34.  *  +---------------+-----------------------------------+---------------+
  35.  *  |               |                                   |               |
  36.  *  |       [ Socket.read() ]                    [ Socket.write() ]     |
  37.  *  |                                                                   |
  38.  *  |  Netty Internal I/O Threads (Transport Implementation)            |
  39.  *  +-------------------------------------------------------------------+
  40.  * </pre>

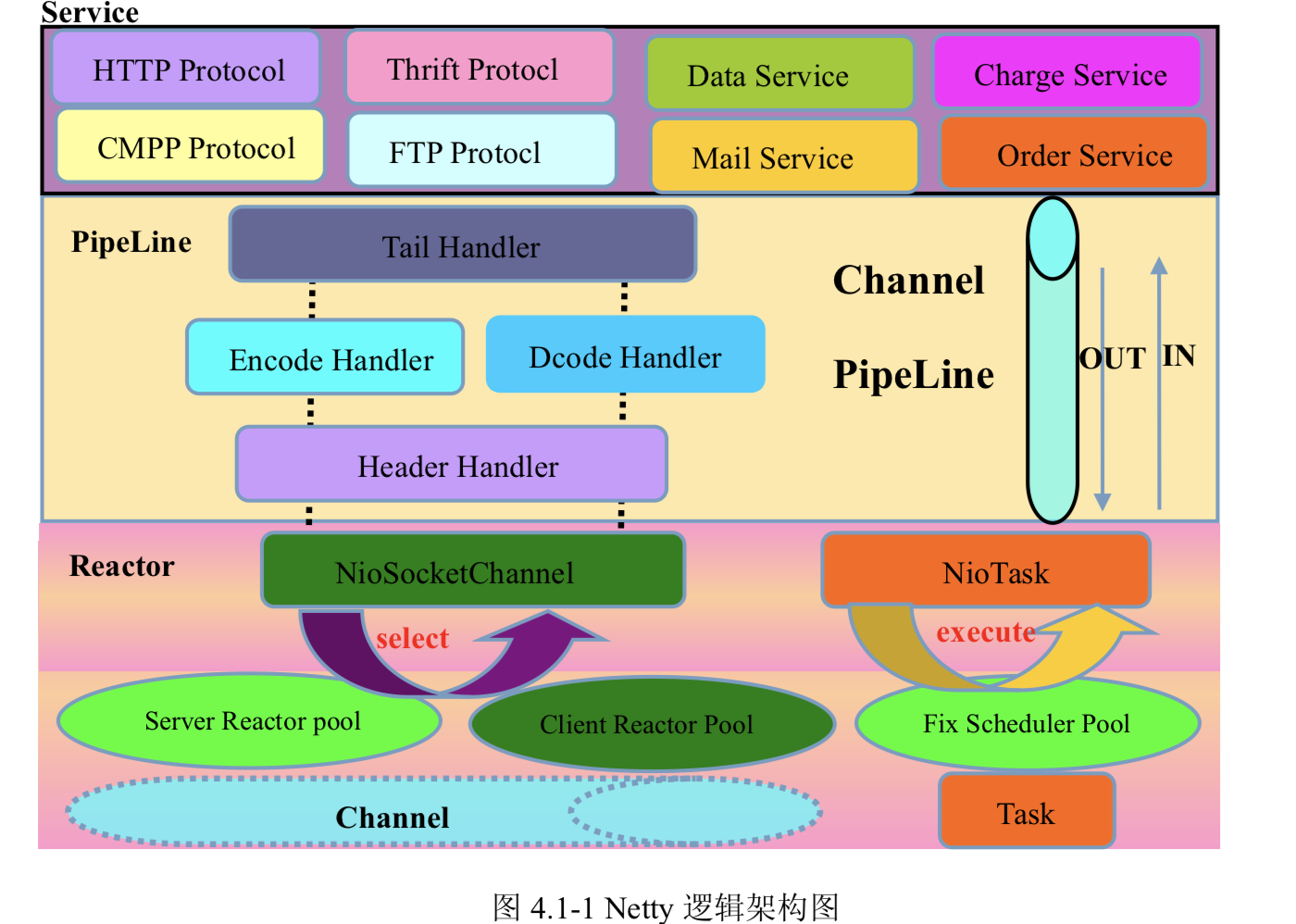

netty 架构


第一层:Reactor 通信调度层，它由一系列辅助类完成，包括 Reactor 线程 NioEventLoop 以及其父类、NioSocketChannel/NioServerSocketChannel 以及其父 类、ByteBuffer 以及由其衍生出来的各种 Buffer、Unsafe 以及其衍生出的各种内 部类等。该层的主要职责就是监听网络的读写和连接操作，负责将网络层的数据 读取到内存缓冲区中，然后触发各种网络事件，例如连接创建、连接激活、读事 件、写事件等等，将这些事件触发到 PipeLine 中，由 PipeLine 充当的职责链来 进行后续的处理;

第二层:职责链 PipeLine，它负责事件在职责链中的有序传播，同时负责动态的 编排职责链，职责链可以选择监听和处理自己关心的事件，它可以拦截处理和向 后/向前传播事件，不同的应用的 Handler 节点的功能也不同，通常情况下，往往 会开发编解码 Hanlder 用于消息的编解码，它可以将外部的协议消息转换成内部 的 POJO 对象，这样上层业务侧只需要关心处理业务逻辑即可，不需要感知底层 的协议差异和线程模型差异，实现了架构层面的分层隔离;

第三层:业务逻辑编排层，业务逻辑编排层通常有两类:一类是纯粹的业务逻辑 编排，还有一类是其它的应用层协议插件，用于特性协议相关的会话和链路管理， 例如 CMPP 协议，用于管理和中国移动短信的对接。

架构的不同层次，需要关心和处理的对象都不同，通常情况下，对于业务开发，只需要关心第二和第三层即可，由于应用层协议栈往往是开发一次，到处运 行。这样，实际上对于业务开发和使用者来说，只需要关心第三层的业务逻辑开 发即可。各种应用协议以插件的形式提供，只有协议开发人员关注和管理，其他 业务开发人员不需要关心。这种分层的架构设计理念实现了 NIO 框架各层之间的解耦，非常方便上层业务协议栈的开发和业务的定制。
