数据可视化

概述

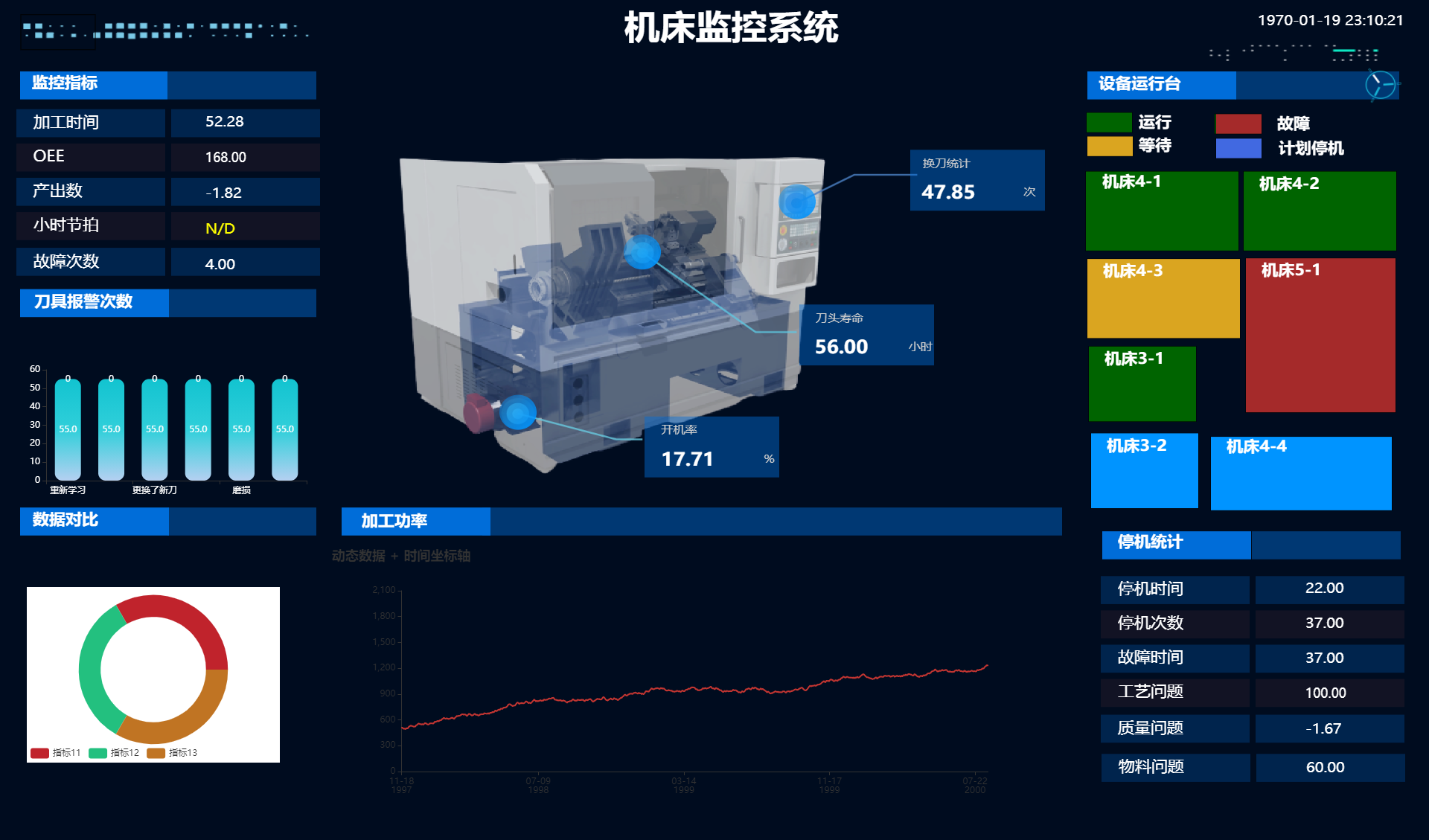

可视化是物联网平台的基础应用，数据来自不同采集终端，将物理世界的数据产生过程重新在平台复现。
平台将现场设备数据集中采集上来后，对数据进行整理分类，并借助独立的麦杰组态软件OPBuilder编辑组态画面，生成组态工程文件，导入平台实现数据可视化展示。包含设备模型，设备管理，可视模型，可视设备。

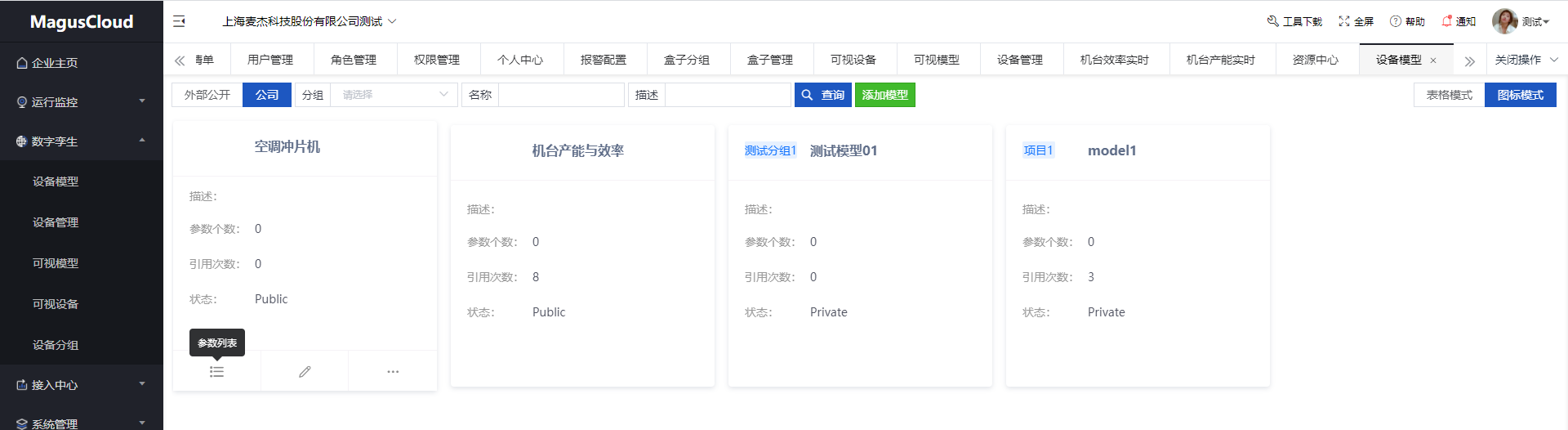

设备模型

针对特定的场景，定义一个数据组合，方便快速创建相同场景下设备。如定义一个设备模型为“空调产线”，A厂直接引用这个模型就可以快速创建设备“A厂空调产线”。

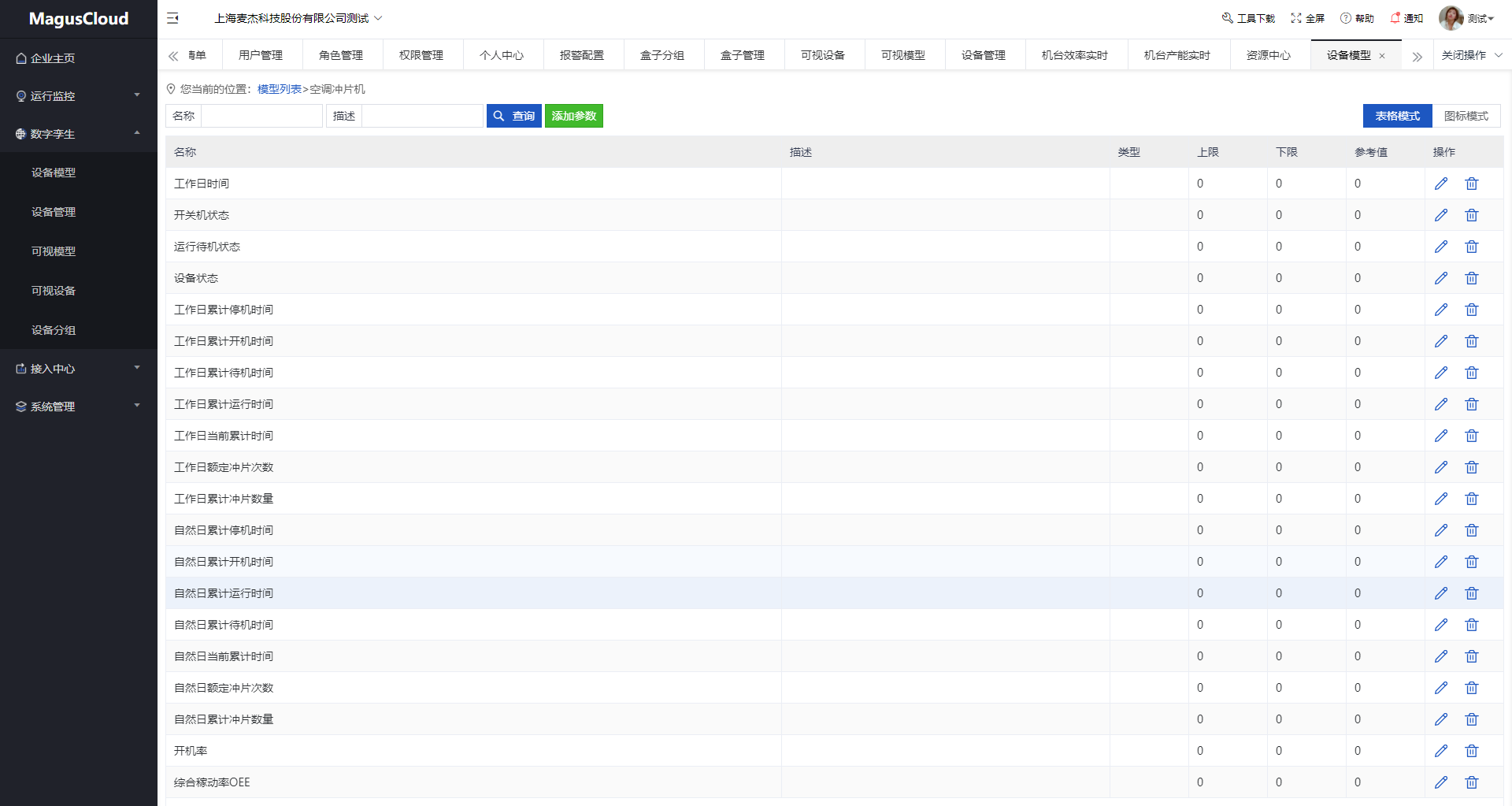

设备模型主要定义模型使用到的参数列表。参数只是一个“标签”设备需要绑定具体的测点才能看到最终数据。

设备管理

将采集到的数据按“设备”进行管理。设备是自由定义的，可以是项目、工厂、机台或者效率、产能、能耗指标。设备树是无级的，层次关系可以无限创建。设备引用设备模型创建，创建后，通过关联测点，实现设备数据监控。

测点绑定操作支持CSV导入和手动绑定两种方式。
CSV导入直接定义参数名与测点的全点名。CSV模板参考导出的格式。

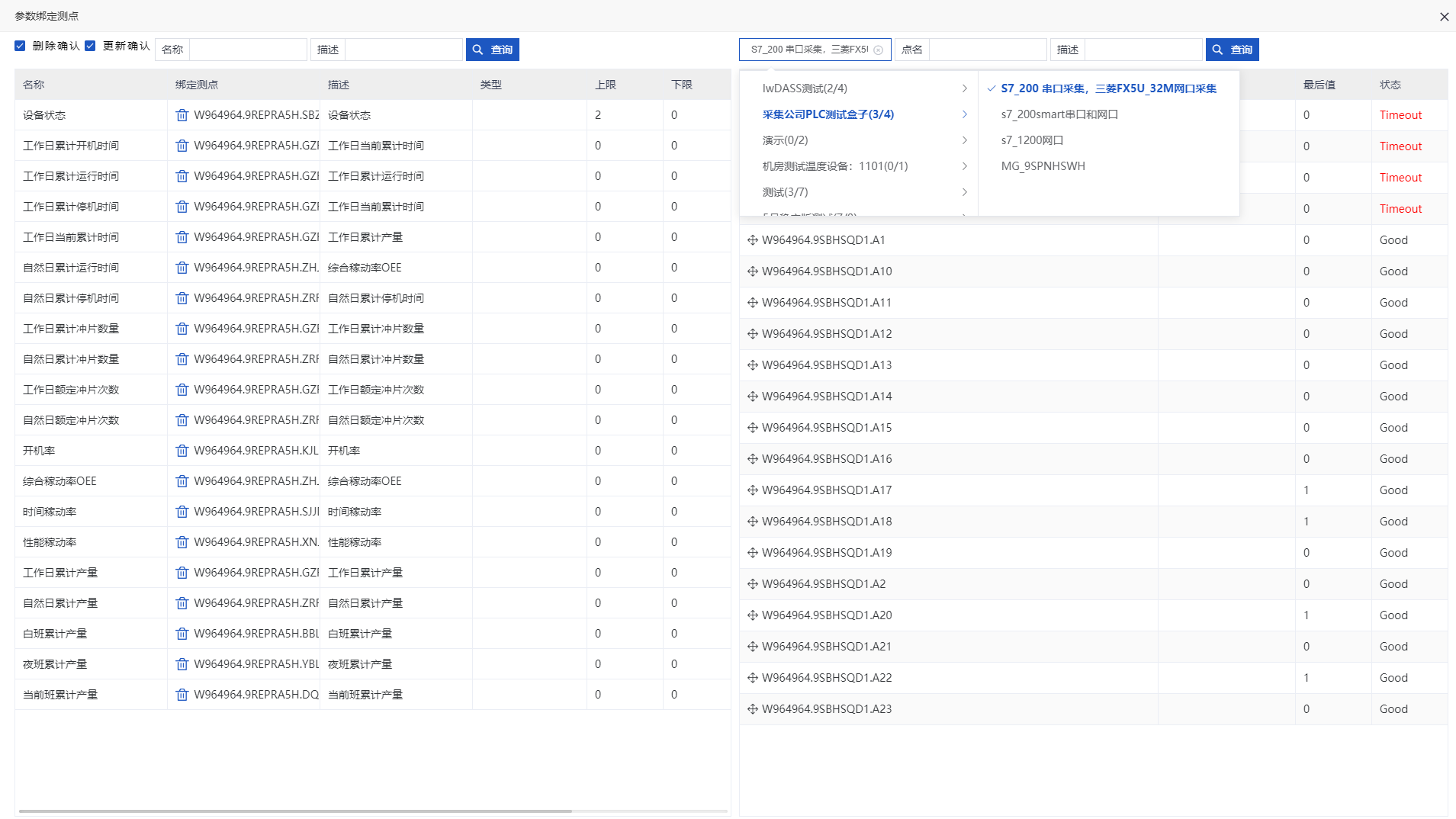

手动绑定时，页面将在左侧列出参数名称，右侧选择对应盒子的测点之后，通过拖拽的方式将测点拖到对应的参数上完成绑定。

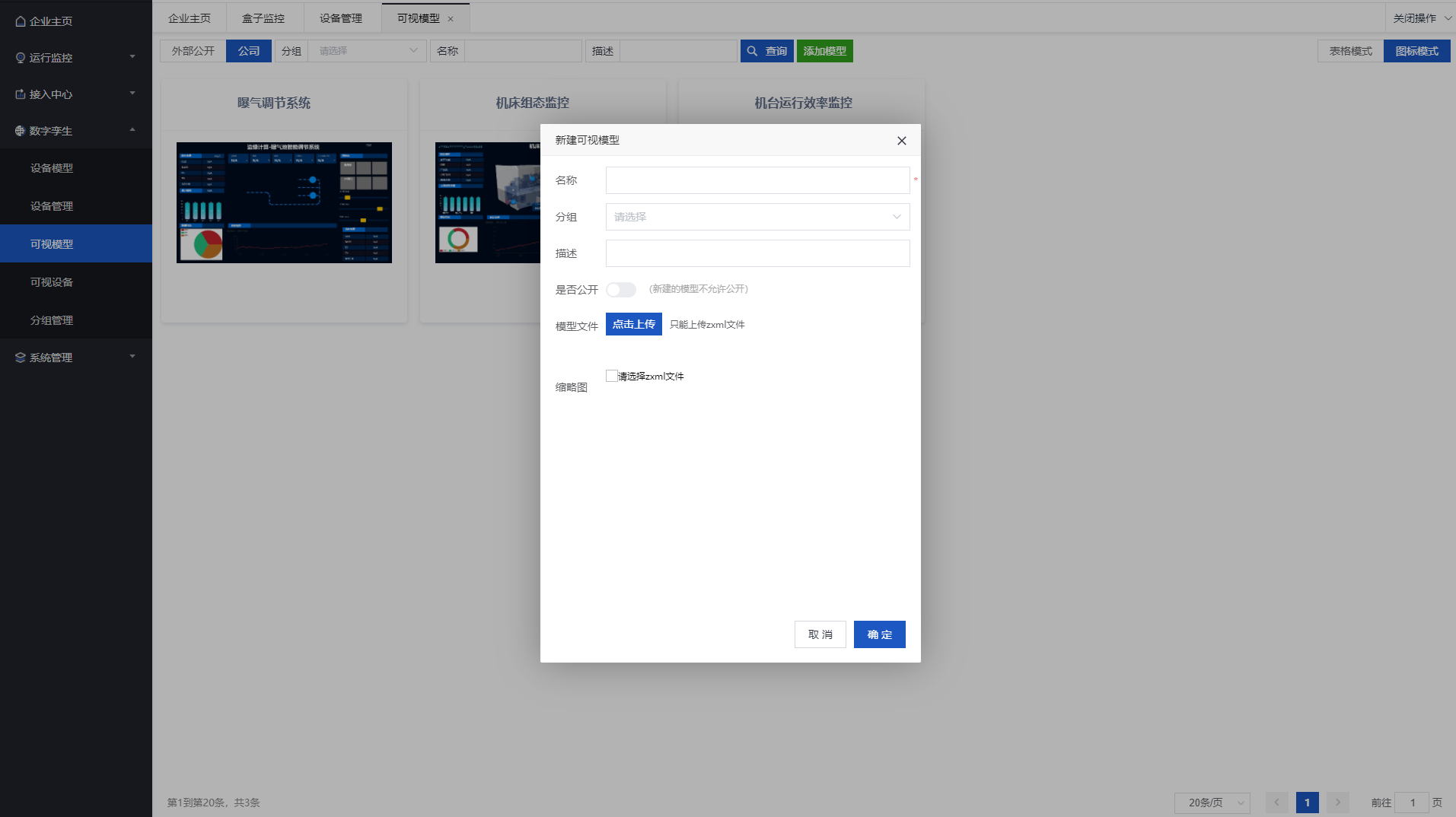

可视模型

OPBuilder组态编辑软件创建的组态工程文件上传到平台后，作为一个个可视模型进行管理。可视模型可以对外公开，公开后，平台的其他企业域用户也可以看到并复制模型。
左上角选择“公司”后，可以创建公司内的模型。

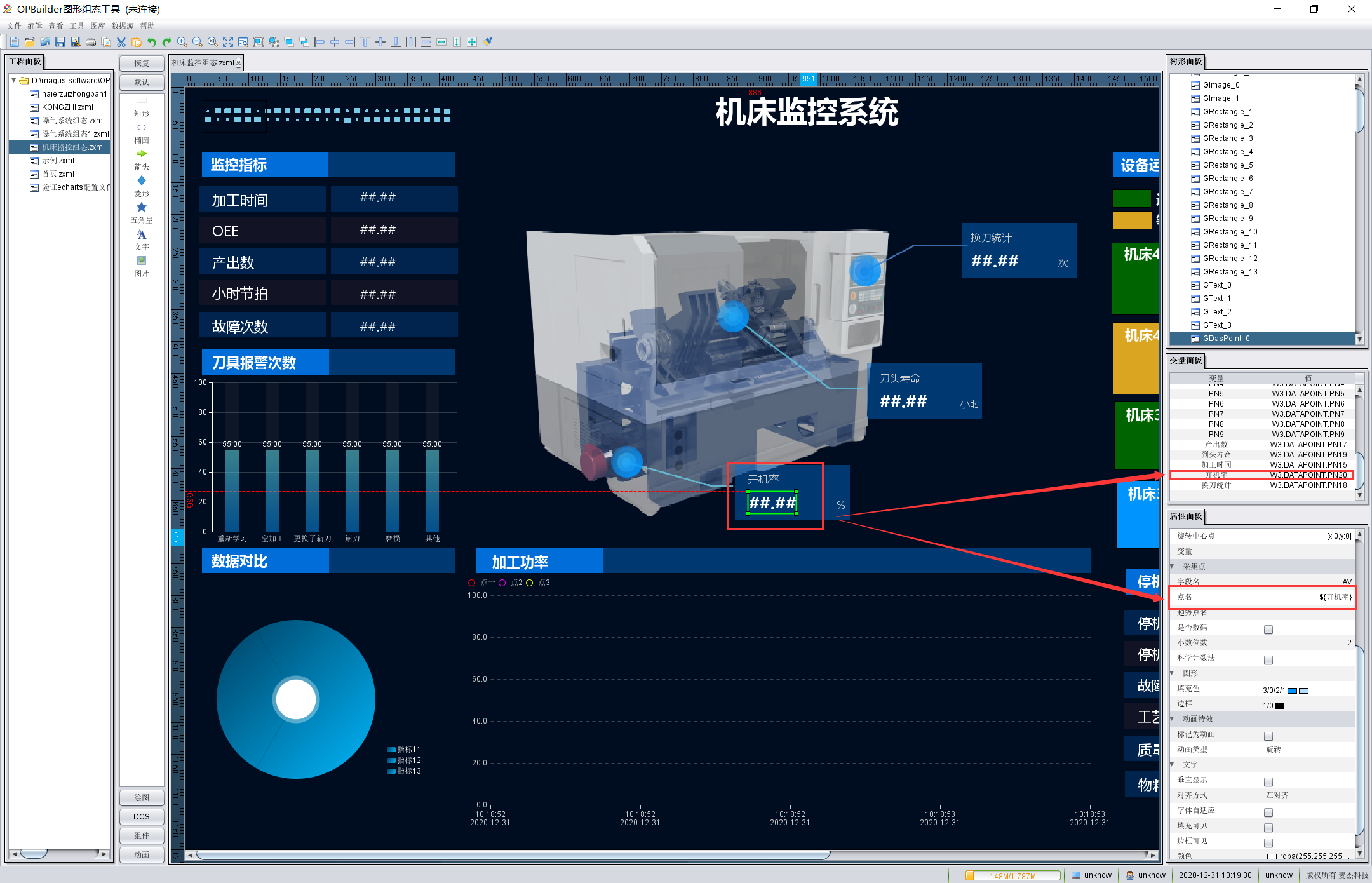

🔔注意：**OPBuilder制作 用于导入平台的 组态工程时，需要将所有测点改为使用变量表示。变量面板中的变量名称固定，值 可以在平台重新定义不同的测点。

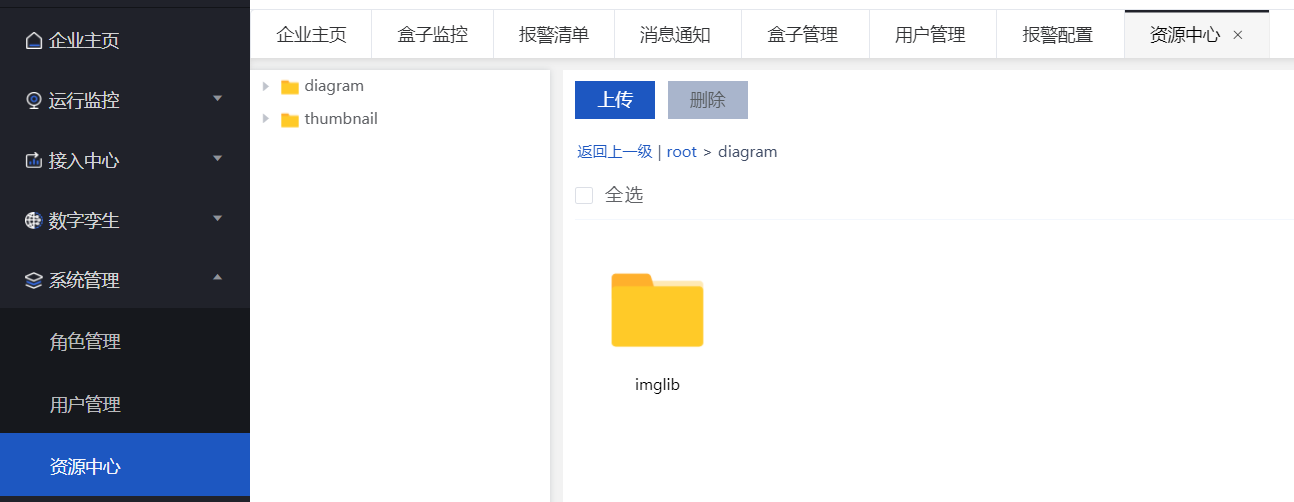

🔔注意：组态工程中用到的图片需要单独在“系统管理-资源中心”上传。
上传的图片名称需与组态使用的图片名称相同。**

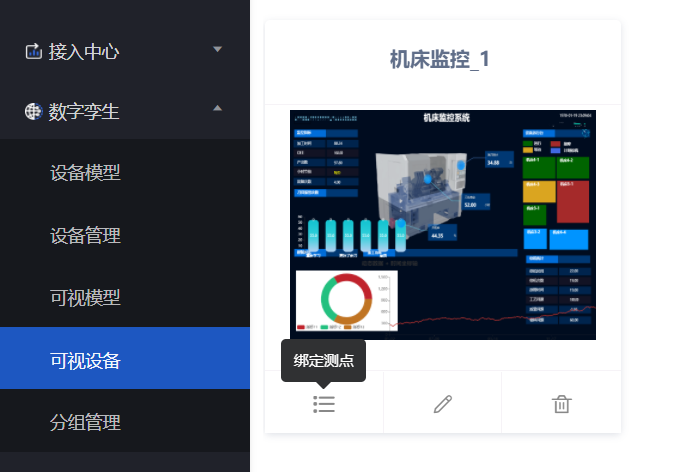

可视设备

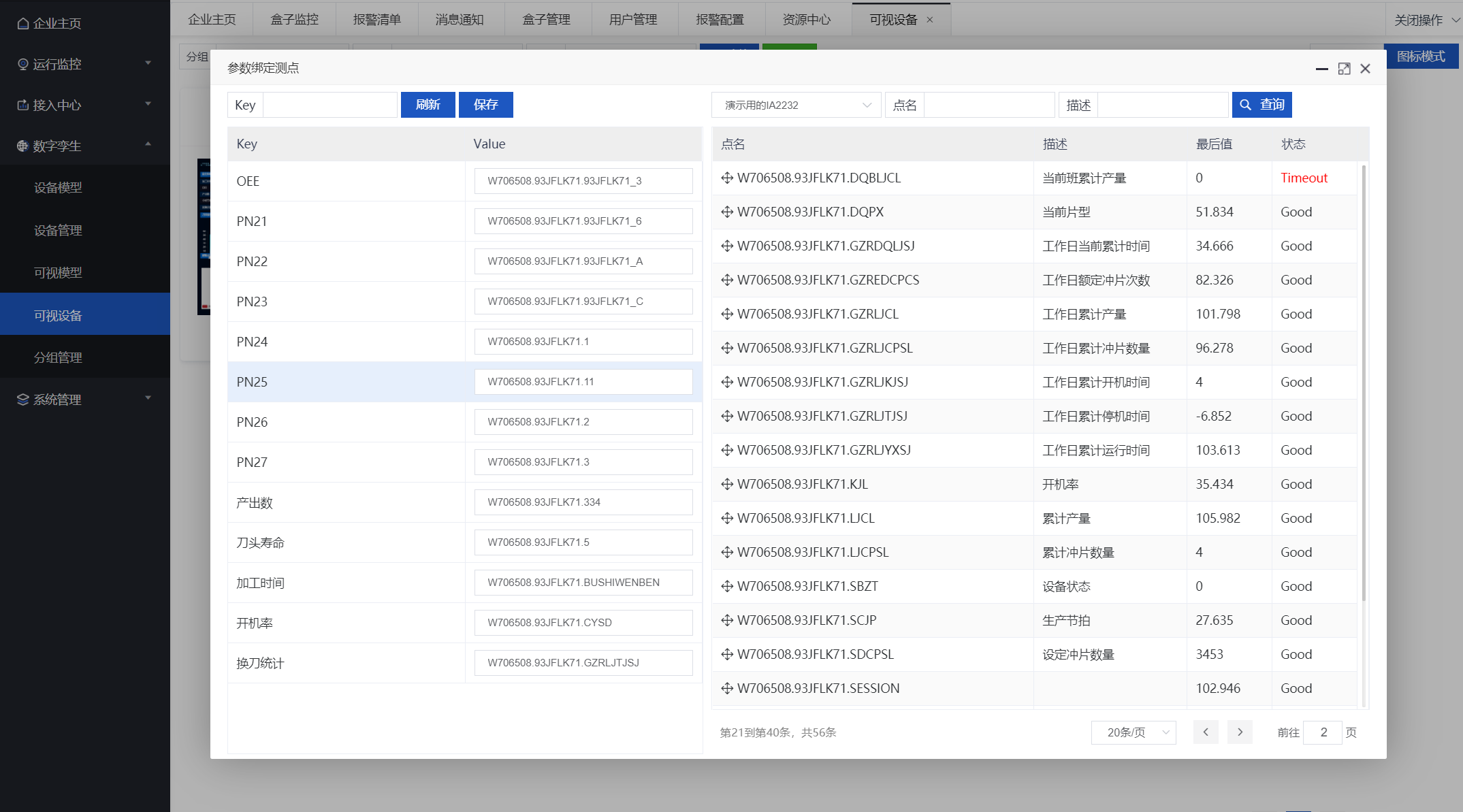

可视设备引用了可视模型的组态画面，需要对组态画面里使用到的测点进行绑定操作。操作方式与设备模型-设备管理类似。


测点绑定完成后，点击可视设备缩略图即可全屏查看。

🔔注意：目前平台组态画面只能显示单页内容，暂不支持多画面跳转。
