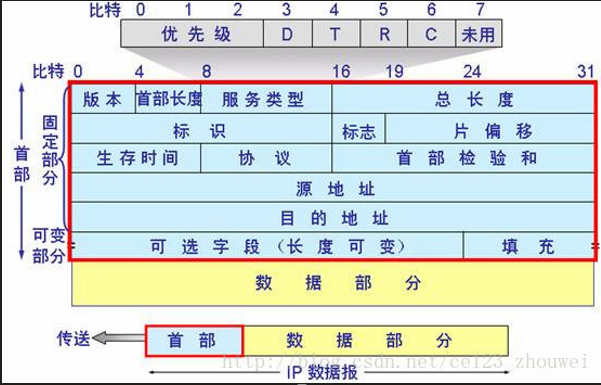

IP数据报格式


各个字段

  • 版本号：4为ipv4
  • 首部长度：单位为4字节
  • 服务类型：现叫区分服务，仅当使用区分服务时才起作用
  • 总长度：首部和数据长度之和，以字节为单位
  • 标识：IP软件在存储器中维持一个计数器，每产生一个数据报，计数器加1，并将值赋给该字段。分片时，该值赋予每个分片，以便重装
  • 标志：只有中间和最后位有意义
    1. 最低位（MF）：为1时表示后面还有分片，为0时表示这是最后一个
    2. 中间位（DF）：DON’T Fragment 不能分片。只有为0时才允许分片。
  • 片偏移：单位为8字节，表示分片的相对位置
  • 生存时间：表示数据报在网络中的寿命。路由器每次转发数据时，TTL-1。如果转发前TTL=0，丢。

  • 协议 | 协议名 | ICMP | IGMP | IP | TCP | EGP | IGP | UDP | IPV6 | ESP | OSPF | | —- | —- | —- | —- | —- | —- | —- | —- | —- | —- | —- | | 协议字段值 | 1 | 2 | 4 | 6 | 8 | 9 | 17 | 41 | 50 | 89 |

  • 首部校验和：将首部每16位 反码算数运算相加，取反码
