网际控制报文协议 ICMP

1. 特点

  1. 虽然ICMP报文装在IP数据报中，但ICMP不是高层协议

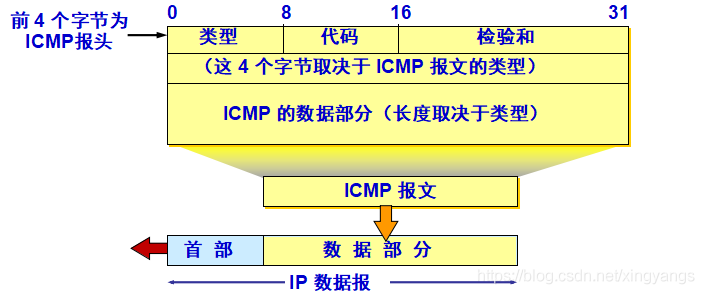

    2. 格式

    网际控制报文协议 ICMP - 图1

    3. 种类

    | ICMP报文种类 | 类型的值 | ICMP报文的类型 | | —- | —- | —- | | 差错报告报文 | 3 | 终点不可达 | | | 11 | 时间超过 | | | 12 | 参数问题 | | | 5 | 改变路由（重定向） | | 询问报文 | 8或0 | 回送请求（Echo）或回答 | | | 13或14 | 时间戳请求或回答 |

3.1 差错报告报文

  1. 终点不可达
    1. 当路由器或主机不能交付数据报时,就向源点发送该类型的报文。
  2. 源点抑制
    1. 当路由器或主机由于拥塞而丢弃数据报时,就向源点发送该类型的报文。
  3. 超时
    1. 当路由器收到数据报将其TTL值减1后为0时就丢弃该数据报，并向源点发送该类型的报文。
  4. 参数问题
    1. 当路由器或主机收到的数据报的首部出现错误时就丢弃该数据报，并向源点发送该类型的报文。

  5. 改变路由(重定向)

    1. 路由器把改变路由报文发送给主机，让主机知道下次应将数据报发送给另外的路由器(可通过更好的路由)。

      3.2 询问报文

  6. 回送请求与回答：

    1. 回送请求报文：路由器或主机箱一个特定目的主机发送的询问。
    2. 回送回答报文：收到回送请求报文的主机必须给源主机或路由器回答。
    3. ping使用了这两个

  7. 时间戳请求与回答：用户时间同步和时间测量

    3.3 不该发送差错报告报文的情况

  8. 对ICMP差错报告报文不产生报告

  9. 对第一个分片的数据报片的后续数据报片
  10. 具有组播地址的数据报
  11. 特殊地址的数据报
