关于热力图的实现原理：
一般可大致归纳为以下几个步骤：

  1. 为每个数据点设置一个从中心向外灰度渐变的圆；
  2. 利用灰度可以叠加的原理，计算每个像素点数据交叉叠加得到的灰度值；
  3. 根据每个像素计算得到的灰度值，在一条彩色色带中进行颜色映射，最后对图像进行着色，得到热力图。

当热力图基于前端技术的具体实现时，又可分为以下四个步骤，接下来为大家详细解析：

1.准备热力图数据格式

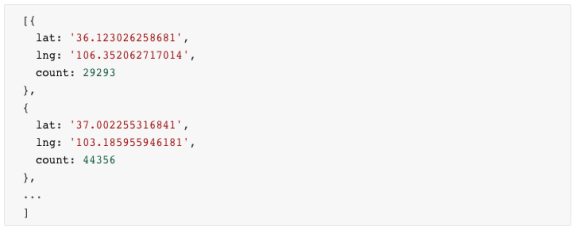

由于热力图使用场景一般为地图，所以，数据源需要提供经纬度作为位置信息，以及count作为数据点的权重值。具体数据格式示例如下：

2.在地图上填充数据

基于canvas绘制热力图时，热力图中每个数据点的半径大小会直接影响到热力图的展现效果，所以一般要结合使用地图的缩放级别以及数据精度来进行设置，本文示例默认设为15px。
通过上述步骤画出的点的样式如下图所示，是一个由内向外放射渐变的灰色圆：
所有点叠加在地图上的效果如下图所示：

3.叠加显示，权重（密度）算法

上面的绘制结果中，因为没有使用到权重值，所以每个数据点圆的中心点灰度值都是1，不能直接用于颜色映射，需要根据离散点缓冲区的叠加来确定热力分布密度。每一个热点都有一个位置和权重，权重越大，则该点越显著，也就代表其渐变的一个衰变因素，此时，我们需要根据不同的count设置出不同的alpha值。本文主要根据count最小值对应alpha0，最大值对应1的映射计算方式，求得每个数据点，从而绘制出alpha：

  1. alpha = (point[2] - minCount) / (maxCount - minCount)

结合上一步骤，在canvas中完整的绘制方法如下：
具体绘制出的效果如下图所示，从实例图的对比中可以看出，一个好的权重映射方法对热力图的显示效果起到非常重要的作用。
4.颜色映射
根据画布上每个像素点累计得到的灰度值，可以从彩色映射色带中得到对应位置的颜色。
那么如何得到画布上每个像素点的信息呢？可以使用canvas提供的getImageData()方法，返回 ImageData 对象，该对象拷贝了画布指定矩形的像素数据。需要注意的是，ImageData对象中的每个像素，都包含RGBA四项信息：
根据canvas提供的putImageData()方法，可以将像素级的数据放回到画布中。
在热力图绘制过程中，利用这两个方法，可以从上一步骤绘制得到的热力图中获得每个像素点叠加得到的alpha通道的灰度值(0~255)，再建立一条长度为256px的彩色色带，从中映射得到该像素点对应的颜色RGB值。
建立一条长度为256px彩虹条的过程如下图所示：

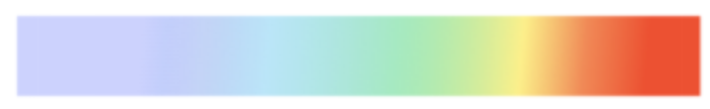

自定义颜色得到的彩色条示例：
从彩虹条中映射颜色的过程如下所示：
经过以上步骤，我们可以得到的热力图效果如下：
