Scheduling Cycle & Binding Cycle

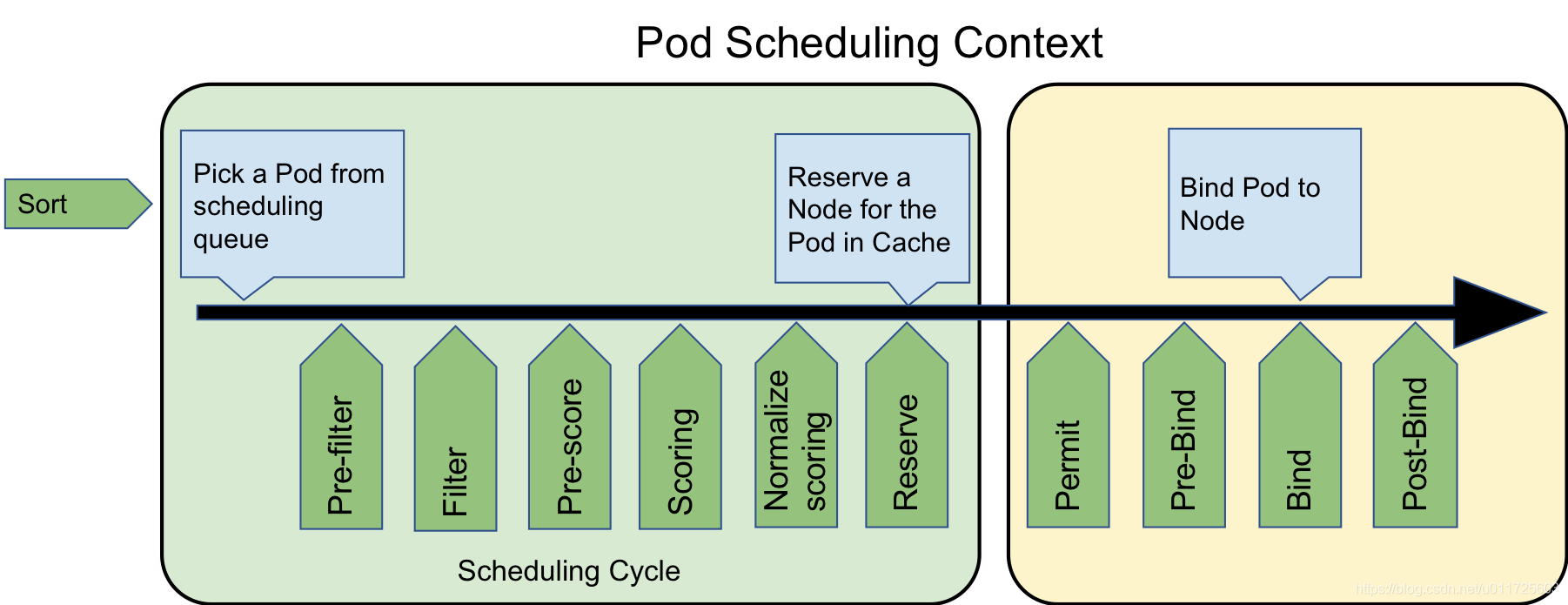

scheduler整个调度流程可以分为如下两个阶段：
scheduling cycle：选择出一个节点以供pod运行，主要包括预选&优选，串行执行(一个pod调度完成后才调度下一个)
binding cycle：将scheduling cycle选择的node与pod进行绑定，主要包括bind操作，并发执行(并发执行不同pod的绑定操作)
这两个阶段合称为”scheduling context”，每个阶段在调度失败或者发生错误时都可能发生中断并被放入scheduler队列等待重新调度


  • Queue sort：用于对scheduelr优先级队列进行排序，需要实现”less(pod1, pod2)”接口，且该插件只会生效一个
  • Pre-filter：用于检查集群和pod需要满足的条件，或者对pod进行预选 预处理，需要实现”PreFilter”接口
  • Filter：对应scheduler预选算法，用于根据预选策略对节点进行过滤
  • Pre-Score：对应”Pre-filter”，主要用于优选 预处理，比如：更新cache，产生logs/metrics等
  • Scoring：对应scheduler优选算法，分为”score”(Map)和”normalize scoring”(Reduce)两个阶段
  • score：并发执行node打分；同一个node在打分的时候，顺序执行插件对该node进行score
  • normalize scoring：并发执行所有插件的normalize scoring；每个插件对所有节点score进行reduce，最终将分数限制在[MinNodeScore, MaxNodeScore]有效范围
  • Reserve(aka Assume)：scheduling cycle的最后一步，用于将node相关资源预留(assume)给pod，更新scheduler cache；若binding cycle执行失败，则会执行对应的Un-reserve插件，清理掉与pod相关的assume资源，并进入scheduling queue等待重新调度
  • Permit：binding cycle的第一个步骤，判断是否允许pod与node执行bind，有如下三种行为：
  • approve：允许，进入Pre-bind流程
  • deny：不允许，执行Un-reserve插件，并进入scheduling queue等待重新调度
  • wait (with a timeout)：pod将一直持续处于Permit阶段，直到approve，进入Pre-bind；如果超时，则会被deny，等待重新被调度
  • Pre-bind：执行bind操作之前的准备工作，例如volume相关的操作
  • Bind：用于执行pod与node之间的绑定操作，只有在所有pre-bind plugins相关操作都完成的情况下才会被执行；另外，如果一个bind插件选择处理pod，那么其它bind插件都会被忽略
  • Post-bind：binding cycle最后一个步骤，用于在bind操作执行成功后清理相关资源
