一、设计家功能更新

1.【通用】平面模式下【模型位置】支持键盘微调

功能详情

在平面模式下模型支持通过键盘的“上下左右”进行位置移动，提高设计师对模型位置的精准操作

2.【铺贴】新功能：支持跨面连续铺贴

功能详情

  • 通用环境选中一个面，左键菜单新增【材质连续】入口
  • 直接点选加面，再次点击可剔除已选的面

注：存在多种材质，将按第一个面进行材质应用

适用范围

本期支持：墙面-墙面、地面-地面
后续支持：墙面-地面、硬装造型

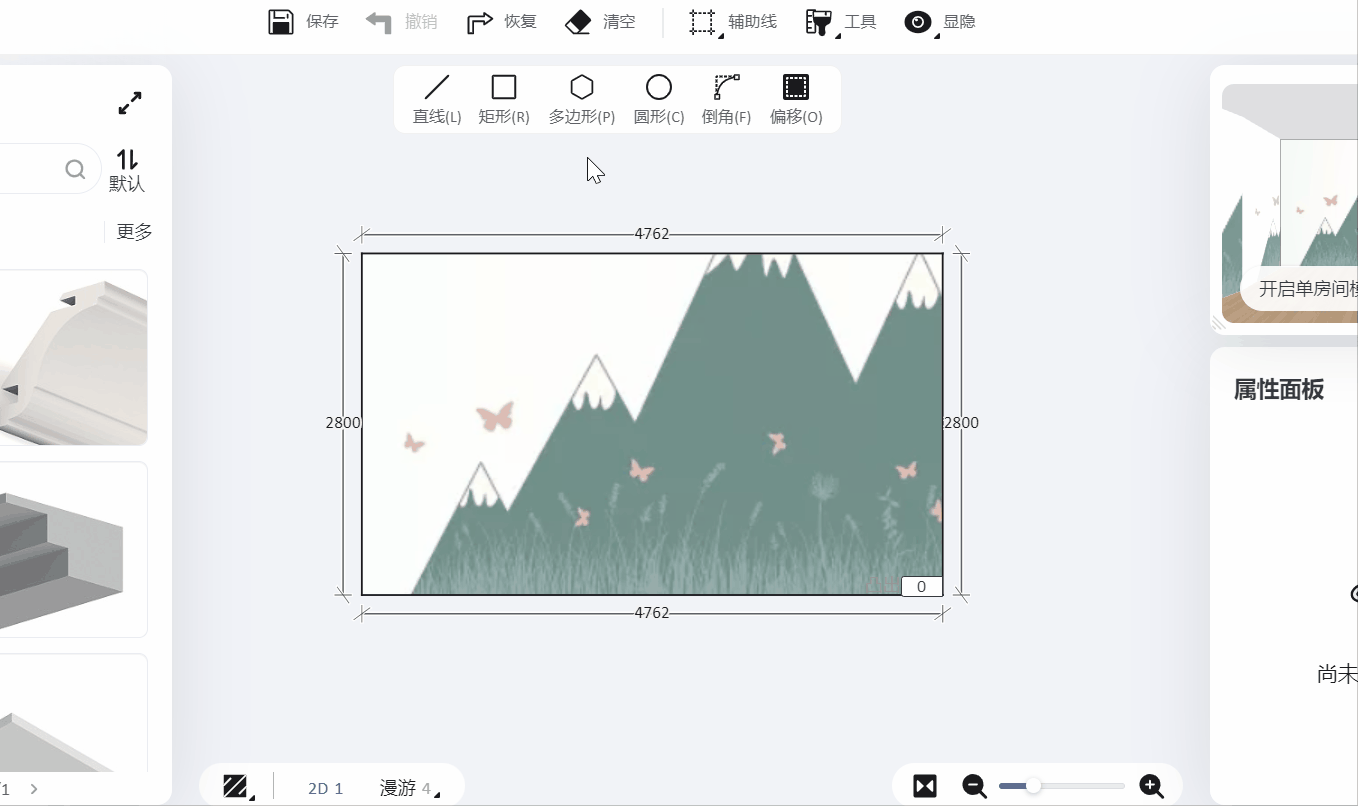

3.【硬装】新功能：支持连续偏移

功能详情

在硬装环境点击【偏移】命令，在取消该命令之前可连续进行偏移操作，提高设计师的作图效率。

4.【硬装】新功能：阵列支持轴向阵列

功能介绍

阵列新增【轴向阵列]】入口，原有阵列方式调整为【线性阵列]】，方便设计师进行XY轴同时阵列的操作。

功能详情

XY轴间距：通过输入X轴间距和Y轴间距来调整XY轴阵列距离
阵列数量：

  • 鼠标左右上下拖动确认X、Y轴阵列数量
  • 通过输入X、Y轴的数量输入确认X、Y轴阵列数量

5.【参数化背景墙】功能优化

5.1参数化背景墙支持尺寸线显示和3轴移动的功能

功能介绍

参数化背景墙新增支持尺寸线显示和3轴移动功能，方便设计师对参数化背景墙进行更加灵活的操作。
功能详情
尺寸线显示：
2D/3D窗口均支持尺寸线显示，且可通过数值输入进行背景墙的位置调整。
注：3D窗口尺寸线显示默认关闭，需要手动设置
3轴移动/旋转：
在3D视角选中模版，显示三轴移动/旋转，设计师可进行X、Y、Z轴的移动/渲染操作
注：2D窗口暂不支持旋转操作

5.2 参数化背景墙开启尺寸按钮后取消自适应适配功能

功能介绍

参数化背景墙开启尺寸按钮后取消自适应适配功能，可对背景墙进行任意位置移动操作，不会对墙面进行自适应吸附。
功能详情

5.3 参数化背景墙对顶面、地台、自由造型避让

功能介绍

参数化背景墙自适应吸附墙面时，会自动避开顶面、地台、自由造型和墙面相交的区域，解决用户放置模块陷入吊顶，地台等的现象。
功能详情

6. 【自由造型】

6.1 【功能优化】进入自由造型界面无需选择房间

功能详情

  • 选中自由造型归属一个房间：进入自由造型单房间模式
  • 选中自由造型归属多个房间：进入自由造型全屋模式
  • 选中一个房间：进入自由造型单房间模式
  • 选中其他/没有选中：进入自由造型全屋模式


6.2【功能优化】自由造型界面显示地平面

功能详情


6.3【功能优化】绘制曲线流程优化

功能详情

曲线绘制完后击首个目标点后自动闭合退出绘制界面。
优化后： 优化前：
绘制曲线新.gif 绘制曲线旧.gif

6.4 【新功能】新增批量解组/拉伸/布尔运算功能

功能介绍

实现批处理能力，大幅提高建模效率。

功能详情

批量解组：选中多个造型后，左键弹窗新增【解组】功能键，方便设计师对多个造型进行快速解组。
注：多层嵌套的组合一次只能解一层组合。
批量拉伸：
批量布尔运算:
一期只支持批量【布尔-差集】功能。
注：提示性能风险（数量过多会导致场景崩溃）

6.5 【新功能】3D文字新增”横排/竖排”选项

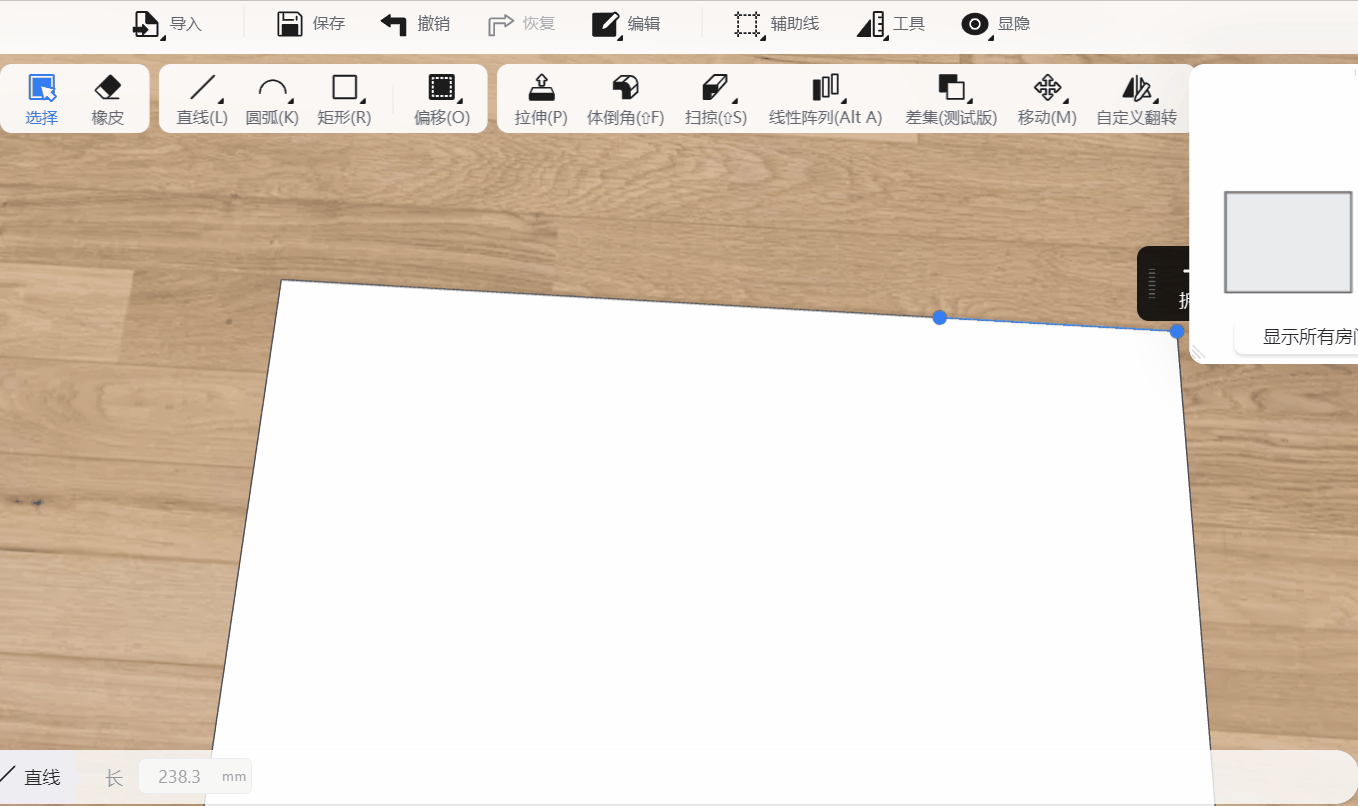

6.6 【新功能】新增“连接”功能

功能介绍

补足基础功能，实现【拆分线段】对应的合并能力。

适用范围

  • 直线和圆弧

功能详情

7【图纸】

7.1【功能更新】：图纸系统默认字体更改为宋体

功能介绍

导出cad和图纸预览器展示的所有字体。（除了用户上传的图框）

7.2【新功能】新增点位定位线可配置化功能

功能介绍

偏好设置新增【水电设置】，方便设计师对水电点位定位线进灵活配置。

影响范围
