功能入口👉装修👉全屋水电👉水电工程2.0

注：进入水电工程前，需要设置好所有的房间名称，如：客厅；卧室等

能力介绍

  • 支持2d/3d视图下手动布管和编辑，可自定义进行管线布置
  • 支持自动布点、配电、回路、灯控、管线等，专业且快速的帮助设计师完成水电设计
  • 灯控支持多控，回路区分功能性（如区分照明、插座）

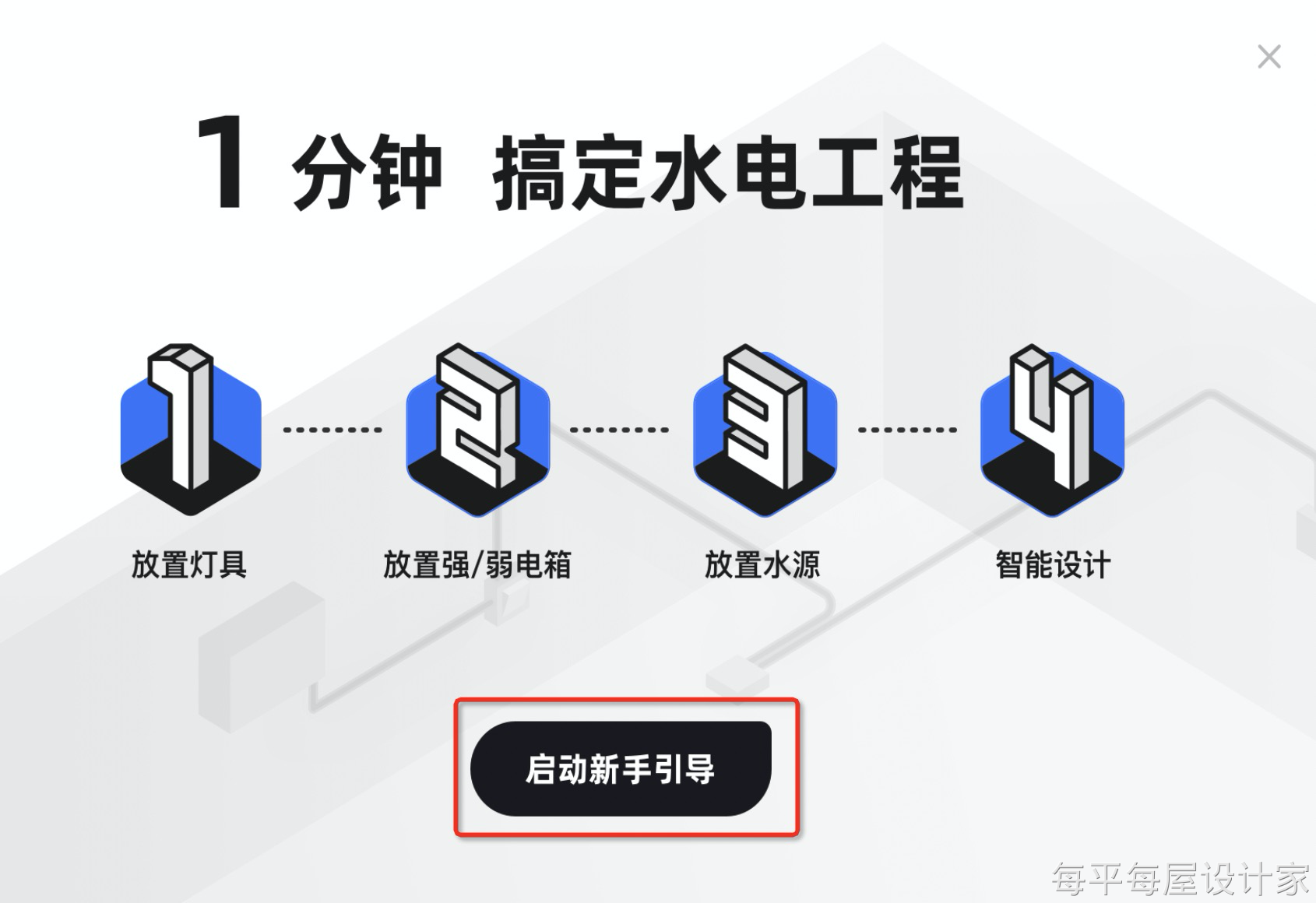

新手引导

  • 首次进入水电工程2.0会自动唤起新手引导
  • 再次唤起：水电工程界面右上角“功能教程”-“新手引导”可进入引导流程，帮助你快速掌握水电设计


素材组件

左侧都是水电相关的一些素材模型
中间布分是具体的水电系统的类型，强电系统主要是灯控，可以自动布点，也可以手动，同时还支持智能设计水电，节省水电设计时间，提升设计效率

智能水电

选择“智能水电”勾选需要自动生成的项目，点击“下一步”进行智能生成即可，一键智能生成水电点位和管线，快速且专业的完成水电设计！
注：在智能水电前需对水电入户水和强弱电箱位置。

强电系统

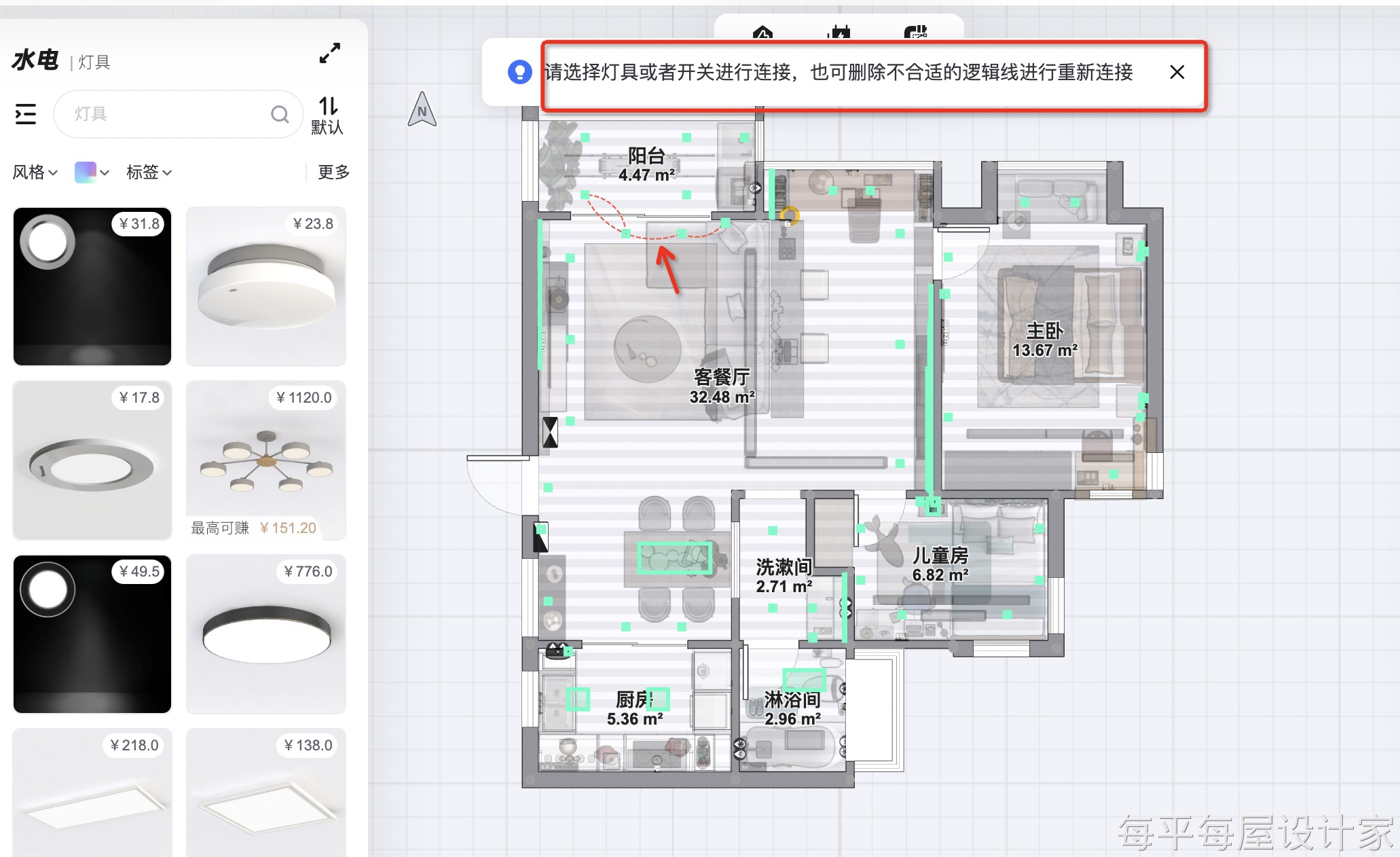

强电系统指的是空间内的灯控系统，所以前提是空间里要有灯以及关开，选择强电系统后，空间内会出现绿点，可以把点与点之间或者和开关之间连起来。

自动布点

就是系统帮你把强弱电，水管布置好，对于很多不了解水电施工的用户来说，这个是非常方便的。

手动布管

手动来布置水管，电线管的铺设路线
以强电为例，根据灯和关开的位置，把点与点之间的管道连接起来，归类，方便后续指导施工。
