编译时与运行时

编译时

编译时顾名思义就是正在编译的时候，就是编译器帮你把源代码翻译成机器能识别的代码。实际上只是翻译成某个中间状态的语言。
那编译时就是简单的做一些翻译工作，比如检查代码规范、语法分析之类的过程。

运行时

所谓运行时就是代码跑起来了，被装在到内存中去了，是一个动态过程，而运行时类型检查就是与前面讲的编译时类型检查不一样，不是简单的扫描代码，而是在内存中做了实际操作进行判断。
OC的运行时就是我们所说的RunTime。

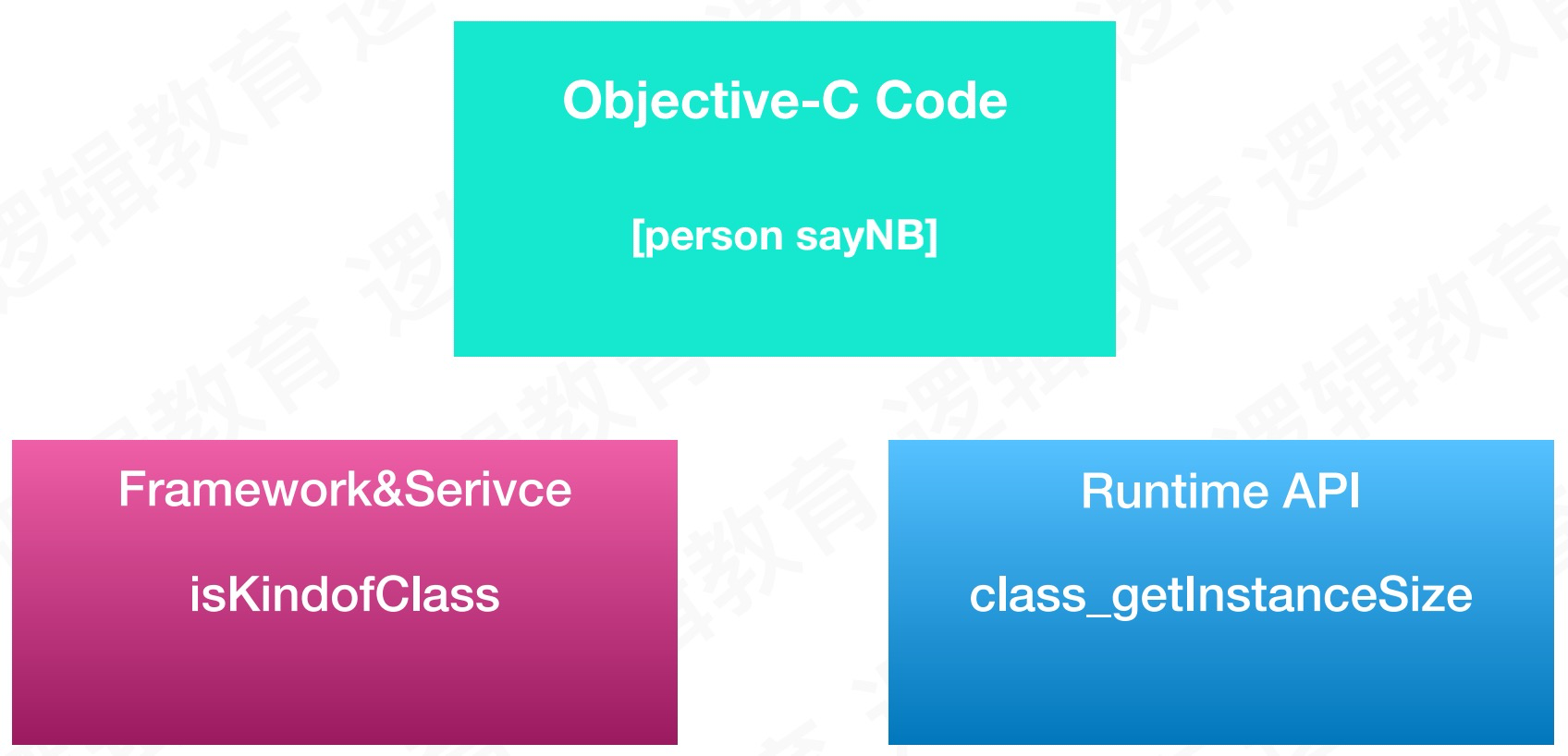

Runtime交互的三种方式


  • Objective-C Code直接调用

比如直接调用方法[self say]、#selector()等。

  • Framework&Serivce

比如NSSelectorFromString、isKindOfClass、isMenberOfClass等方法。

  • RuntimeAPI

比如sel_registerName、class_getInstanceSize等底层方法。

Clang编译OC源代码

环境准备

OC源代码

  1. @interface Person : NSObject
  3. - (void) running;
  4. - (void) swimming;
  6. @end
  8. @implementation Person
  10. - (void) running
  11. {
  12.     NSLog(@"running");
  13. }
  15. - (void) swimming
  16. {
  17.     NSLog(@"swimming");
  18. }
  20. @end
  22. @interface Student : Person
  24. @end
  26. @implementation Student
  28. @end
  31. int main(int argc, const char * argv[]) {
  32.     @autoreleasepool {
  33.         Person *person = [Person alloc];
  34.         [person running];
  35.         objc_msgSend(person, sel_registerName("running"));
  37.         Student *student = [Student alloc];
  38.         [student swimming];
  40.         struct objc_super yjSuper;
  41.         yjSuper.receiver = student;
  42.         yjSuper.super_class = objc_getClass("Person");
  43.         objc_msgSendSuper(&yjSuper, sel_registerName("swimming"));
  44.     }
  45.     return 0;
  46. }

Clang转换main.cpp

  1. int main(int argc, const char * argv[]) {
  2.     /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
  3.         Person *person = ((Person *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("Person"), sel_registerName("alloc"));
  4.         ((void (*)(id, SEL))(void *)objc_msgSend)((id)person, sel_registerName("running"));
  5.     }
  6.     return 0;
  7. }

方法调用分解

使用objc_msgSend调用running方法

objc_msgSend(person, sel_registerName(“running”));

使用objc_msgSendSuper调用父类的swimming方法

objc_msgSendSuper(&yjSuper, sel_registerName(“swimming”));
我们看一下objc_msgSendSuper的第一个参数是struct objc_super *结构体指针，源码如下：

  1. struct objc_super {
  2.     /// Specifies an instance of a class.
  3.     __unsafe_unretained _Nonnull id receiver;
  5.     /// Specifies the particular superclass of the instance to message.
  6. #if !defined(__cplusplus)  &&  !__OBJC2__
  7.     /* For compatibility with old objc-runtime.h header */
  8.     __unsafe_unretained _Nonnull Class class;
  9. #else
  10.     __unsafe_unretained _Nonnull Class super_class;
  11. #endif
  12.     /* super_class is the first class to search */
  13. };

其中我们用到的两个参数分别是receiver和super_class，分别是消息接受者，和父类对象，消息接受者就是我们对象本身，父类就是Person类对象，由于我们声明的是一个结构体，参数需要是一个指针所以使用&获取结构体地址作为参数传入。

main.cpp分析方法调用过程

  • 通过cpp文件分析我们可以看到alloc方法和running都是通过objc_msgSend方法调用的。
  • objc_getClass()就是runtime的方法，用于获取Person的类对象。
  • sel_registerName()也是runtime的方法，用于获取方法，对应OC的@Selector()、NSSelectorFromString()。
  • 我们通过上述发现，无论是实例方法的调用还是类方法的调用都是通过objc_msgSend方法进行的，只是参数一的消息接收者不同，调用类方法时消息接收者是类对象，调用实例方法时消息接收者时实例对象，参数二就是我们要调用的方法。
  • objc_msgSend会根据参数一在缓存中和方法列表中进行方法查找。
  • 在缓存中查找方法是最快的，所以我们称之为方法快速查找。

Objc_msgSend

介绍

在objc4源码中通过搜索发现objc_msgSend是使用汇编实现的，汇编的主要特征是：

  • 速度快，汇编更容易被机器识别。

  • 方法参数的动态性，汇编调用函数时传入的参数是不确定的，那么消息发送时，直接调用一个函数就可以发送所有消息。

    消息查找机制

    快速查找：cache中查找(缓存查找)。
    慢速查找：methodList中查找(方法列表)，和消息转发

    Objc_msgSend快速查找分析

    objc_msgSend调用

    objc_msgSend(person, sel_registerName(“running”));
    传入两个参数，分别是消息接受者和消息的sel。

    objc_msgSend汇编源码

    ```objectivec ENTRY _objc_msgSend UNWIND _objc_msgSend, NoFrame

    // p0是我们传入的第一个参数：消息接受者 // cmp是比较方法，比较p0是否为nil，如果为nil说明没有消息接受者，直接返回 cmp p0, #0 // nil check and tagged pointer check

    if SUPPORT_TAGGED_POINTERS

    // TagPointer类型 b.le LNilOrTagged // (MSB tagged pointer looks negative)

    else

    // 消息接受者为空返回空 b.eq LReturnZero

    endif

    // p13 是获取消息接受者的首地址，也就是isa ldr p13, [x0] // p13 = isa // GetClassFromIsa_p16 通过isa获取类对象并赋值给p16 GetClassFromIsa_p16 p13, 1, x0 // p16 = class LGetIsaDone: // calls imp or objc_msgSend_uncached // 在cache中查找imp CacheLookup NORMAL, _objc_msgSend, __objc_msgSend_uncached

  1. <a name="Ta2XC"></a>

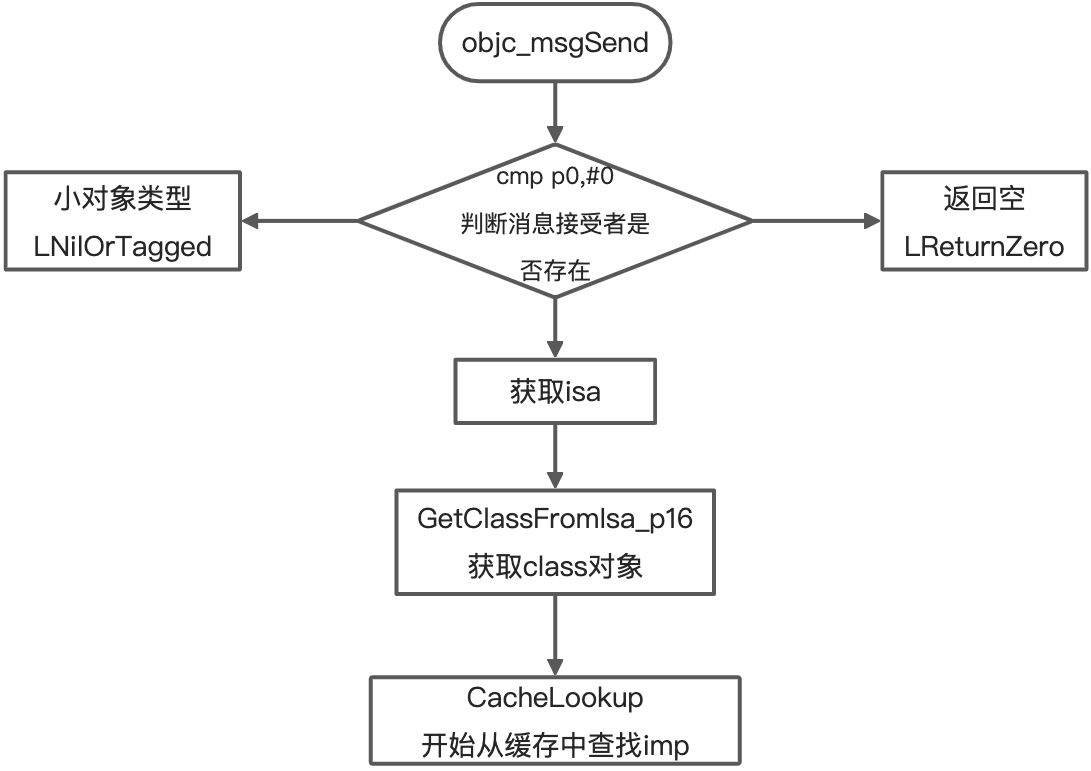

  2. ### 流程图
  3. ![](https://cdn.nlark.com/yuque/0/2021/jpeg/12834404/1634701872641-40ea05cd-4855-43c9-af26-a5c1cd9203f5.jpeg)
  4. <a name="tiRoe"></a>
  5. ### CacheLookup源码
  6. ```objectivec
  7. LLookupStart\Function:
  8.     // p1 = SEL, p16 = isa
  9. #if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
  10.     ldr    p10, [x16, #CACHE]                // p10 = mask|buckets
  11.     lsr    p11, p10, #48            // p11 = mask
  12.     and    p10, p10, #0xffffffffffff    // p10 = buckets
  13.     and    w12, w1, w11            // x12 = _cmd & mask
  14. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
  15.     // 通过isa内存平移16位，获取cache首地址，cache首地址就是maskAndBuckets
  16.     ldr    p11, [x16, #CACHE]            // p11 = mask|buckets
  17. #if CONFIG_USE_PREOPT_CACHES
  18. #if __has_feature(ptrauth_calls)
  19.     tbnz    p11, #0, LLookupPreopt\Function
  20.     and    p10, p11, #0x0000ffffffffffff    // p10 = buckets
  21. #else
  22.     and    p10, p11, #0x0000fffffffffffe    // p10 = buckets
  23.     tbnz    p11, #0, LLookupPreopt\Function
  24. #endif
  25.     eor    p12, p1, p1, LSR #7
  26.     and    p12, p12, p11, LSR #48        // x12 = (_cmd ^ (_cmd >> 7)) & mask
  27. #else
  28.     // maskAndBuckets是一个共用体，共占8位64字节 高16字节存储着mask值低48字节存储着buckets信息
  29.     // 所以此处将mask|buckets & 0x0000ffffffffffff 获取低48字节的信息，也就是获取buckets并赋值给p10
  30.     and    p10, p11, #0x0000ffffffffffff    // p10 = buckets
  31.     // 此处_cmd & mask就是缓存插入式hash值的计算方式，catch_hash的原理就是 _cmd & mask
  32.     // 所以次数获取的是缓存中的方法hash值，并赋值给p12变量
  33.     and    p12, p1, p11, LSR #48        // x12 = _cmd & mask
  34. #endif // CONFIG_USE_PREOPT_CACHES
  35. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
  36.     ldr    p11, [x16, #CACHE]                // p11 = mask|buckets
  37.     and    p10, p11, #~0xf            // p10 = buckets
  38.     and    p11, p11, #0xf            // p11 = maskShift
  39.     mov    p12, #0xffff
  40.     lsr    p11, p12, p11            // p11 = mask = 0xffff >> p11
  41.     and    p12, p1, p11            // x12 = _cmd & mask
  42. #else
  43. #error Unsupported cache mask storage for ARM64.
  44. #endif
  46.     // 根据hash值索引逻辑计算要获取的bucket
  47.     // 我们知道bucket中存储着sel和imp，所以占16字节
  48.     // 那么p12就是_cmd & mask就是索引，也就是当前要找的第几位
  49.     // (1+PTRSHIFT) == 4
  50.     // (_cmd & mask) << (1+PTRSHIFT) 左移4位相当于，乘以2的4次方 也就是乘以16，整好是每个bucket的大小
  51.     // 逻辑运算后p13就是我们当前从缓存中找到的bucket
  52.     add    p13, p10, p12, LSL #(1+PTRSHIFT)
  53.                         // p13 = buckets + ((_cmd & mask) << (1+PTRSHIFT))
  55.                         // do {
  56.     // 此处是一个do-while循环
  57.     // 使用p17和p9记录当前bucket的imp和sel
  58.     // 同时bucket--，将bucket向前移动
  59. 1:    ldp    p17, p9, [x13], #-BUCKET_SIZE    //     {imp, sel} = *bucket--
  60.     // _cmd就是当前要调用方法的方法编号
  61.     // 比较缓存中获取到的sel与我们传入的_cmd是否一致，如果一致则调用CacheHit命中方法，结束
  62.     cmp    p9, p1                //     if (sel != _cmd) {
  63.     // 如果不一致则调用 3：方法
  64.     b.ne    3f                //         scan more
  65.                         //     } else {
  66. 2:    CacheHit \Mode                // hit:    call or return imp
  67.                         //     }
  68. 3:    cbz    p9, \MissLabelDynamic        //     if (sel == 0) goto Miss;
  69.     // 循环结束条件 当获取的bucket地址小于buckets的首地址时，说明已经取超，跳出循环
  70.     cmp    p13, p10            // } while (bucket >= buckets)
  71.     // 跳转 1：方法，比较当前sel与_cmd是否一致
  72.     b.hs    1b
  74.     // wrap-around:
  75.     //   p10 = first bucket
  76.     //   p11 = mask (and maybe other bits on LP64)
  77.     //   p12 = _cmd & mask
  78.     //
  79.     // A full cache can happen with CACHE_ALLOW_FULL_UTILIZATION.
  80.     // So stop when we circle back to the first probed bucket
  81.     // rather than when hitting the first bucket again.
  82.     //
  83.     // Note that we might probe the initial bucket twice
  84.     // when the first probed slot is the last entry.
  87. #if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
  88.     add    p13, p10, w11, UXTW #(1+PTRSHIFT)
  89.                         // p13 = buckets + (mask << 1+PTRSHIFT)
  90. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
  91.     // 调出循环，则说明当前获取的bucket已经超过了buckets了
  92.     // 此时需要将bucket移动到buckets的最后，在重新从后向前查找一遍
  93.     add    p13, p10, p11, LSR #(48 - (1+PTRSHIFT))
  94.                         // p13 = buckets + (mask << 1+PTRSHIFT)
  95.                         // see comment about maskZeroBits
  96. #elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
  97.     add    p13, p10, p11, LSL #(1+PTRSHIFT)
  98.                         // p13 = buckets + (mask << 1+PTRSHIFT)
  99. #else
  100. #error Unsupported cache mask storage for ARM64.
  101. #endif
  102.     // 标记已经查找到buckets一次了
  103.     add    p12, p10, p12, LSL #(1+PTRSHIFT)
  104.                         // p12 = first probed bucket
  106.                         // do {
  107.     // 再次循环查找
  108. 4:    ldp    p17, p9, [x13], #-BUCKET_SIZE    //     {imp, sel} = *bucket--
  109.     cmp    p9, p1                //     if (sel == _cmd)
  110.     b.eq    2b                //         goto hit
  111.     cmp    p9, #0                // } while (sel != 0 &&
  112.     // 当在查找到buckets还为找到时，则结束快速查找，说明缓存中没有要调用的方法
  113.     ccmp    p13, p12, #0, ne        //     bucket > first_probed)
  114.     b.hi    4b
  116. LLookupEnd\Function:
  117. LLookupRecover\Function:
  118.     b    \MissLabelDynamic

快速查找完整流程图
