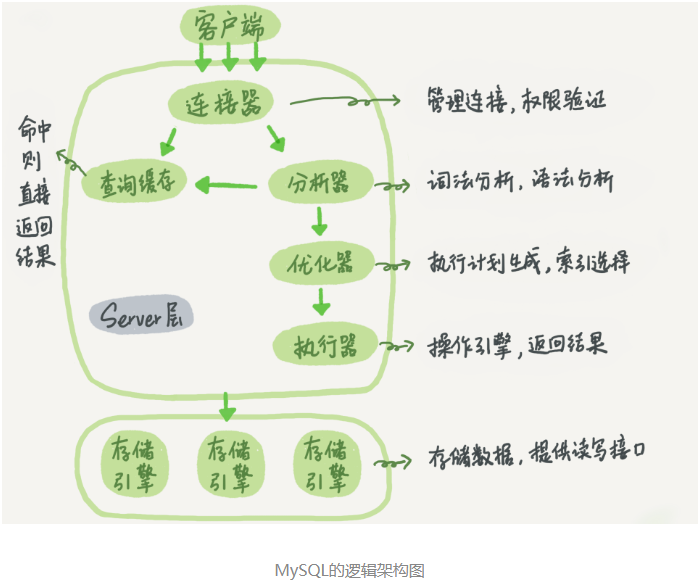

MySQL基本架构示意图

总体来说MySQL分来两层：

  • Server层：包括连接器，查询缓存，分析器，优化器，执行器等，涵盖MySQL大多数核心功能，以及所有的内置函数，所有跨存储引擎的功能都在这一层实现，比如存储过程，触发器，视图等。
  • 存储引擎层：负责数据的存储和提取，采用插件式的方式。支持InnoDB、MyISAM、Memory等多个存储引擎。最常用的就是InnoDB,从MySQL 5.5版本开始成为默认引擎。

SQL查询步骤

  1. mysql> select * from T where ID=10；

1、连接器

  • 连接器负责跟客户端建立连接、获取权限、维持和管理连接。连接器会校验你的用户和密码，如果校验通过，连接器会到权限表查询权限。之后，这个连接里面的权限判断都依赖于此（意味着如果一个用户成功建立连接之后，即使使用管理员权限修改用户权限，也不会生效。只有再建立新连接才使用新权限。）

  • 连接完成后，如果长时间不操作，这个连接会处于空闲状态，空闲超过一定时间，连接断开（这个时间通过参数wait_timeout决定，默认8小时）

    2、查询缓存

  • 建立完连接之后，就可以执行select语句了。

  • 首先会查看缓存，如果缓存命中直接返回。不然执行下面流程，查询后添加到缓存
  • （不建议使用缓存，因为只要对一个表进行更新，这个表上所有的缓存就会被清空，查询缓存命中率很低，除非是一张静态业务表，很长时间才更新一次）

  • query_cache_type = DEMAND可以显示禁用缓存，而对于想要查询缓存的语句可以显示指定：

    1. mysql> select SQL_CACHE * from T where ID=10；

  • MySQL 8.0版本，已删除缓存模块

    3、分析器

  • 如果没有命中查询缓存，就要开始真正执行语句了

  • 分析器先会做“词法分析”。你输入的是由多个字符串和空格组成的一条SQL语句，MySQL需要识别出里面的字符串分别是什么，代表什么
  • MySQL从你输入的”select”这个关键字识别出来，这是一个查询语句。它也要把字符串“T”识别成“表名T”，把字符串“ID”识别成“列ID”。

  • 做完了这些识别以后，就要做“语法分析”。根据词法分析的结果，语法分析器会根据语法规则，判断你输入的这个SQL语句是否满足MySQL语法。

    4、优化器

  • 经过了分析器，MySQL就知道你要做什么了。在开始执行之前，还要先经过优化器的处理。

  • 优化器是在表里面有多个索引的时候，决定使用哪个索引；或者在一个语句有多表关联（join）的时候，决定各个表的连接顺序

    5、执行器

  • 先判断一下你对这个表T有没有执行查询的权限

  • 如果又权限就继续执行，返回符合条件的结果
