dashboard简介:

  • 前面Kubernetes 所有的操作我们都是通过命令行工具 kubectl 完成的。为了提供更丰富的用户体验，Kubernetes 还开发了一个基于 Web 的 Dashboard，用户可以用 Kubernetes Dashboard 部署容器化的应用、监控应用的状态、执行故障排查任务以及管理 Kubernetes 各种资源。

  • 在 Kubernetes Dashboard 中可以查看集群中应用的运行状态，也能够创建和修改各种 Kubernetes 资源，比如 Deployment、Job、DaemonSet 等。用户可以 Scale Up/Down Deployment、执行 Rolling Update、重启某个 Pod 或者通过向导部署新的应用。Dashboard 能显示集群中各种资源的状态以及日志信息。

  • 可以说，Kubernetes Dashboard 提供了 kubectl 的绝大部分功能，大家可以根据情况进行选择。

安装环境:

  1. Kubernetes-1.15.0+dashboardv1.10.1

dashboardv1.10.1安装部署

先拉镜像文件

docker pull registry.cn-hangzhou.aliyuncs.com/rsqlh/kubernetes-dashboard:v1.10.1

给镜像打个标签

docker tag registry.cn-hangzhou.aliyuncs.com/rsqlh/kubernetes-dashboard:v1.10.1 10.0.0.70:5000/kubernetes-dashboard:v1.10.1

把镜像文件推私有仓库

docker push 10.0.0.70:5000/kubernetes-dashboard:v1.10.1

创建私钥和证书

cd /etc/kubernetes/pki
openssl genrsa -out dashboard.key 2048
openssl req -new -key dashboard.key -out dashboard.csr -subj "/O=leihb/CN=dashboard"
openssl x509 -req -in dashboard.csr -CA ca.crt -CAkey ca.key -CAcreateserial -out dashboard.crt -days 3650

根据创建的私钥和证书,创建dashboard的secert资源

kubectl create secret generic  dashboard-cert -n kube-system --from-file=dashboard.crt=/etc/kubernetes/pki/dashboard.crt --from-file=dashboard.key=/etc/kubernetes/pki/dashboard.key

创建serviceaccount

cat > service-account.yaml << EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: dashboard-admin
  namespace: kube-system
EOF
#创建资源
kubectl create -f service-account.yaml
#每创建一个serviceaccount,都会生成一个与之对应的secrets资源
kubectl get secrets
#根据secrets资源可以获取对应的token

创建RBAC资源

#给servicaccount授权一个集群管理员的权限
cat > ClusterRoleBinding-dashboard.yaml  << EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: dashboard-cluster-admin
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: dashboard-admin
  namespace: kube-system
EOF
#创建资源
kubectl apply -f ClusterRoleBinding-dashboard.yaml

创建kubernetes-dashboard

cat kubernetes-dashboard.yml << EOF
apiVersion: apps/v1beta2
kind: Deployment
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kube-system
spec:
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      k8s-app: kubernetes-dashboard
  template:
    metadata:
      labels:
        k8s-app: kubernetes-dashboard
    spec:
      containers:
      - name: kubernetes-dashboard
        image: 10.0.0.70:5000/kubernetes-dashboard:v1.10.1
        ports:
        - containerPort: 8443
          protocol: TCP
        args:
          - --auto-generate-certificates
        volumeMounts:
        - name: kubernetes-dashboard-certs
          mountPath: /certs
        - mountPath: /tmp
          name: tmp-volume
        livenessProbe:
          httpGet:
            scheme: HTTPS
            path: /
            port: 8443
          initialDelaySeconds: 30
          timeoutSeconds: 30
      volumes:
      - name: kubernetes-dashboard-certs
        secret:
          secretName:  dashboard-cert
      - name: tmp-volume
        emptyDir: {}
      serviceAccountName: dashboard-admin
EOF
#生成dashboard的deploy资源
kubectl create -f kubernetes-dashboard.yml

创建svc资源

cat > kubernetes-dashboard-svc.yml << EOF
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kube-system
spec:
  type: NodePort
  ports:
  - nodePort: 30443
    port: 443
    targetPort: 8443
  selector:
    k8s-app: kubernetes-dashboard
EOF
#生成svc资源
kubectl create -f kubernetes-dashboard-svc.yml

获取serviceaccount的token

[root@master ~]# kubectl get secrets -n kube-system
NAME                                             TYPE                                  DATA   AGE
dashboard-admin-token-78wwp                      kubernetes.io/service-account-token   3      123m
#获取对应的token
kubectl get secret dashboard-admin-token-78wwp -n kube-system -o jsonpath={.data.token}|base64 -d

浏览器打开https:10.0.0.70:30443

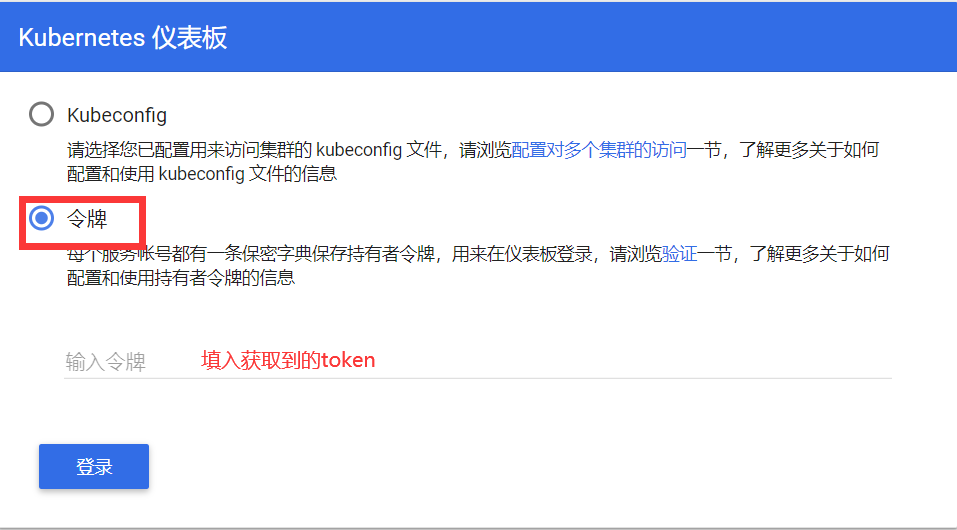

dashboard两种登录方式:

令牌/token

#创建一个serviceaccount
kubectl create sa leihb -n default
#创建RBAC资源(给予对应的权限,这里给与一个集群管理员的权限)
kubectl create clusterrolebinding leihb --clusterrole=cluster-admin --serviceaccount=default:leihb
leihb            #clusterrolebinding资源名称
--clusterrole    #
#获取serviceaccount的token
[root@master ~]# kubectl get secrets -n default
NAME                  TYPE                                  DATA   AGE
default-token-b5fnw   kubernetes.io/service-account-token   3      152m
leihb-token-zp77t     kubernetes.io/service-account-token   3      64m
#获取对应的token进行登录
kubectl get secret leihb-token-zp77t -o jsonpath={.data.token}|base64 -d

.conf文件登录

#创建一个serviceaccount
kubectl create sa leihb -n default
#创建RBAC资源(给予对应的权限,这里给与一个集群管理员的权限)
kubectl create clusterrolebinding leihb --clusterrole=cluster-admin --serviceaccount=default:leihb
#生成一个集群.conf文件
kubectl config set-cluster leihbcluster --certificate-authority=/etc/kubernetes/pki/ca.crt  --server="https://10.0.0.70:6443" --embed-certs=true  --kubeconfig=/root/leihb.conf
#解密token,并赋值变量
token=`kubectl get secret leihb-token-zp77t -o jsonpath={.data.token}|base64 -d`
#用token在leihb.conf文件创建一个user
kubectl config set-credentials leihb --token=$token --kubeconfig=/root/leihb.conf
#在leihb.conf文件中生成context
kubectl config set-context leihb@leihbcluster --cluster=leihbcluster --user=leihb  --kubeconfig=/root/leihb.conf
#在leihb.conf文件中生成current-context
kubectl config use-context leihb@leihbcluster --kubeconfig=/root/leihb.conf
#把leihb.conf文件sz到桌面,在web页面中加载
