简介

• 传输控制协议，是一个有连接、可靠的、面向字节流的传输层协议

  TCP三次握手

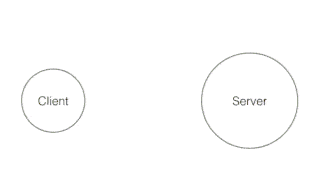

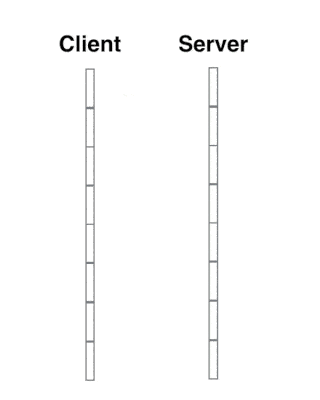

  示意图




过程说明

• 第一次握手：SYN=1.seq=x
  • 客户端发送一个TCP的SYN标准位为1的包，告知客户端的目标服务器端口（请求同步），并选择序号seq=x表明传送数据时的第一个数据字节的序号是x（随机值）
  • 客户端进入SYN_SEND状态
• 第二次握手：SYN = 1, ACK = 1， seq = y, ack = x + 1
  • 服务器的TCP接收到链接请求后，如果同意，发送确认（ACK）包来进行应答
  • 服务器端进入SYN_RCVD状态

• 第三次握手：ACK = 1, ack = y + 1, seq = x + 1

  • 客户端收到此报文段后再次发送确认包（ACK）， SYN标志位为0，ACK标志位为1，并且把发送来的ACK序列号字段+1放在ack发送给对方，并且向对端发送请求的数据seq = x + 1
  • 客户端进入ESTABLISHED状态，当服务器端接收到这个确认包时，也进入ESTABLISHED状态

    TCP四次挥手

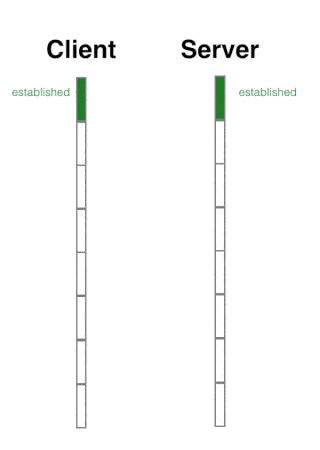

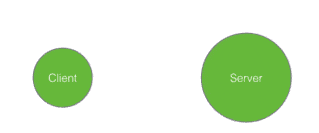

    示意图




    过程说明

• 第一次挥手（客户端）：FIN = 1， seq = u

  • 客户端发起关闭连接的请求，发送FIN标志位为1的包，表示自己已经没有数据可以发送了，但是仍然可以接收数据，因为有可能服务器还有数据要发送，所以发送自己的序列号seq = u,等待服务器确认
  • 客户端进入FIN_WAIT_1状态
• 第二次挥手(服务器)：ACK = 1， seq = v, ack = u + 1
  • 服务器确认客户端的FIN包，并发送确认包，以及自己的序列号seq = v, 并对之前的客户端的u进行确认。表明自己已经接收到了客户端的断开连接请求，但是自己还没有准备好断开连接，因为可能还有数据要发送。
  • 服务器端进入CLOSE_WAIT状态，客户端接收到服务器的确认包时，进人FIN_WAIT_2状态，等待服务器关闭连接
• 第三次挥手（服务器）：FIN = 1， ACK = 1， seq = w, ack = u + 1
  • 服务器已经没有要想客户端发送的数据，应用进程释放TCP链接，表明服务器段准备断开连接，向客户端发送断开链接请求FIN置为1的包
  • 服务器进人LAST_ACK，等待来自客户端最后一个ACK.
• 第四次挥手（客户端）：ACK = 1， seq = u + 1， ack = w + 1
  • 客户端收到服务器的关闭请求，发送一个确认包（ACK = 1，ack = w + 1, seq = u + 1），并进入TIME_WAIT状态，等待可能出现的要求重传的ACK包。服务器端接受到这个确认包后，关闭连接进人CLOSED状态
  • 客户端等待某个固定定时间（两个最大生命周期，2MSL）之后，没有收到服务器端的ACK认为服务器端已经正常关闭了连接，于是自己也关闭连接，进入CLOSED.
