数据在磁盘上是怎么存储的？ 格式长什么样？ varchar变长字段怎么存储？ 多个null字段怎么存储？ 。。。。。。。

存储格式

变长字段的长度列表，null值列表，数据头，column01的值，column02的值，column0n的值……

单个变长字段的存储

例：varchar(10) char(1) char(1)，存了hello a a hi a a
存储样式：0x05 null值列表 数据头 hello a a 0x02 null值列表 数据头 a a

多个变长字段的存储

例：varchar(10) varchar(5) varchar(20) char(1) char(1)，存了hello hi hao a a
存储样式：逆序存放，0x03 0x02 0x05 null值列表 头字段 hello hi hao a a

null如何存储

在null值列表以二进制存储，0否1是，一般8bit位的倍数，不足8位高位补0，逆序
表结构：name VARCHAR(10) NOT NULL,
address VARCHAR(20),
gender CHAR(1),
job VARCHAR(30),
school VARCHAR(50)
存储的数据为：jack null null worker null
存储样式：0x06 0x04 00000100 头信息 column1=value1，column2=value2….

头信息

由40bit位组成

  • 第一和第二个是预留位
  • delete_mask，是否被删除
  • min_rec_mask，在B+树立每一层的非叶子节点里的最小值标记
  • 4bit位n_owned，记录数
  • 13bit位heap_no，数据再记录堆里的位置
  • 3bit位record_type，行数据的类型，0代表的是普通类型，1代表的是B+树非叶子节点，2代表的是最小值数据，3代表的是最大值数据

  • 16bit位next_record，下一条数据指针

    真实长相

    数据：jack null m null xx_shool
    你以为：0x09 0x04 00000101 0000000000000000000010000000000000011001 jack m xx_school
    真实情况：0x09 0x04 00000101 0000000000000000000010000000000000011001 00000000094C（DB_ROW_ID）00000000032D（DB_TRX_ID） EA000010078E（DB_ROL_PTR） 616161 636320 6262626262
    解释：

  • 字符集需要编码

  • 真实数据部分假如一些隐藏字段，首先有一个db_row_id，行的唯一标识，是数据库的内部标识，如果我们没有指定主键和unique key唯一索引的时候，内部自动加一个row_id作为主键
  • db_trx_id，与事务相关
  • db_roll_ptr，回滚指针，用来进行事务回滚

    表空间

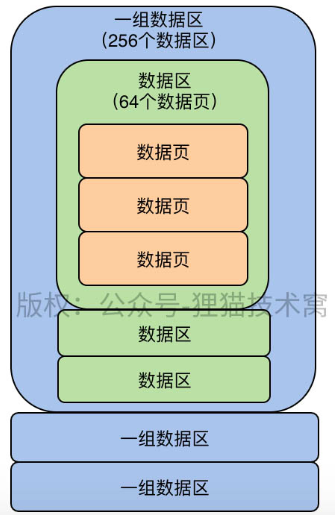

    创建的表，都有一个表空间的概念，在磁盘上都会对应着：表名.ibd一个磁盘数据文件，因为一个数据页不过16kb，所以衍生出数据区extent概念，一个数据区64个数据页，每个数据页16kb，一个数据区是1MB，256个数据区被划分为一个组。对于表空间而言，第一组数据区的第一个数据区前三个数据页是固定的，存放着描述性数据，FSP_HDR，存放了表空间和这一组数据区的一些属性；IBUF_BITMAP，存放的是这一组数据页所有insert buffer的信息；INODE，存放了一些特殊的信息。每一组数据区的头两个数据页，都存放特殊信息

    随机读写/顺序读写

    增删改查操作时，把表空间的数据从磁盘中读取出来，是随机读操作，缓存直接写入磁盘的话就是随机写操作
    redo log日志就是顺序写，永远在末尾追加日志

RAID

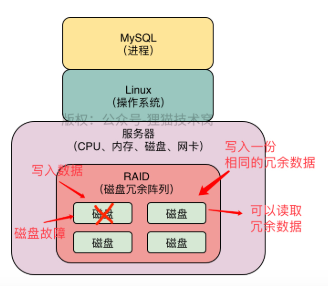

磁盘冗余阵列，简单说就是用来管理磁盘的，当一块磁盘已经满了加另一块磁盘后，多个磁盘如何管理，就是raid去管理。为什么叫冗余阵列，是它会把同样的数据写到几块磁盘上出现冗余，因为假如一块磁盘坏掉后数据就丢掉了？有了冗余阵列，可以从另一块磁盘中把数据读取出来。具体来说，RAID还可以分成不同的技术方案，比如RAID 0、RAID 1、RAID 0+1、RAID2，等等，一直到RAID 10，很多种不同的多磁盘管理技术方案。
服务器有多块磁盘的时候，会有一个RAID卡，它带有一个缓存，是一种跟内存类似的SDRAM，把RAID的缓存模式设置为write back，所有写入磁盘阵列的数据回显缓存在RAID卡的缓存，然后再写入磁盘阵列中。而且RAID卡有锂电池，当出现断电时，它会把缓存的数据写入阵列的磁盘上去。注意:锂电池需要定期充放电，在充放电过程中，会把缓存级别调成write through，通过RAID写数据时，直接写入磁盘
RAID 0：使用SDRAM机制
RAID 1：两块磁盘为镜像关系，使用冗余数据机制

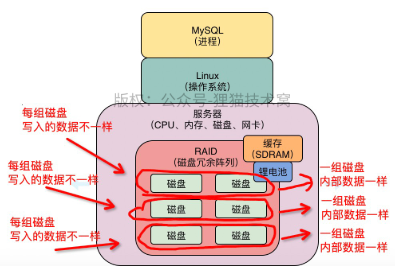

RAID 10 :RAID 0+RAID 1组合效果

数据抖动

使用RAID 10架构的服务器，必然内部有个锂电池，默认设定是30天进行一次充放电，充放电时因为不走缓存，导致性能急剧下降。
三种解决方案：

  1. 锂电池换成电容，电容支持透明充放电，自动检查电量，自动进行充电，但电容容易老化，更换还不方便
  2. 手动充放电，关闭RAID自动充放电，写脚本，每隔一段时间自动在晚上或者业务低峰时期，手动充放电。
  3. 充放电时不关闭write back
