在前面实践过程中所用到的镜像都是去官方的镜像仓库获取的，但是有时候企业内部的项目不适合放在官方的仓库中去，这时候便需要搭建一个私有的镜像仓库——基于 Harbor


介绍

  • 基于角色的访问控制

用户与 Docker 镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。

  • 基于镜像的复制策略

镜像可以在多个 Registry 实例中复制（可以将仓库中的镜像同步到远程的 Harbor，类似于 MySQL 主从同步功能），尤其适合于负载均衡，高可用，混合云和多云的场景。

  • 图形化用户界面

用户可以通过浏览器来浏览，检索当前 Docker 镜像仓库，管理项目和命名空间。

  • 支持 AD/LDAP

Harbor 可以集成企业内部已有的 AD/LDAP，用于鉴权认证管理。

  • 镜像删除和垃圾回收

Harbor 支持在 Web 删除镜像，回收无用的镜像，释放磁盘空间；image 可以被删除并且回收 image 占用的空间。

  • 审计管理

所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。

  • RESTful API

RESTful API 提供给管理员对于 Harbor 更多的操控，使得与其它管理软件集成变得更容易。

  • 部署简单

提供在线和离线两种安装工具，也可以安装到 vSphere 平台（OVA 方式）虚拟设备。

架构

Proxy：反向代理工具
Registry：负责存储 docker 镜像，处理上传/下载命令。对用户进行访问控制，它指向一个 token 服务，强制用户的每次 docker pull/push 请求都要携带一个合法的 token，registry 会通过公钥对 token 进行解密验证。
Core service：Harbor 的核心功能：
UI：图形界面
Webhook：及时获取registry上image状态变化情况，在registry上配置 webhook，把状态变化传递给UI模块。
Token 服务：复杂根据用户权限给每个 Docker
Push/Pull 命令签发 Token。Docker 客户端向 registry 服务发起的请求，如果不包含 token，会被重定向到这里，获得 token 后再重新向 registry 进行请求。
Database：提供数据库服务，存储用户权限，审计日志，docker image 分组信息等数据
Log collector：为了帮助监控harbor运行，复责收集其他组件的 log，供日后进行分析

部署

Harbor 的所有组件都在 Docker 中部署，所以 Harbor 可使用 Docker Compose 快速部署（Harbor 是基于 Docker Registry V2 版本，所以 Docker 版本必须 > = 1.10.0 Docker-Compose >= 1.6.0）；官方列出了需要部署的组件，如下图：
点击下载最新的离线安装包，也可以在线安装
上传并解压，然后修改 yml 配置文件

  1. wget https://github.com/goharbor/harbor/releases/download/v2.5.1/harbor-offline-installer-v2.5.1.tgz
  2. tar -xvf harbor-offline-installer-v2.5.1.tgz
  3. cd harbor
  4. cp harbor.yml.tmpl harbor.yml
  5. vi harbor.yml

配置主机地址和端口等（提时：主机名不要使用 localhost 和 127.0.0.1）

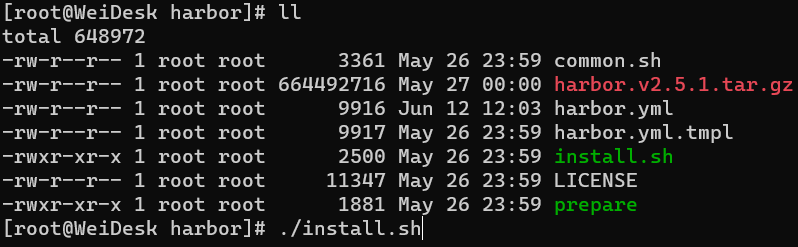

使用./install.sh命令进行安装
会先检查是否安装 Docker 和 Docker-Compose 及其版本
可以使用 http://127.0.0.1:prot 访问私有仓库

账号：admin 密码：Harbor12345

登录进去可以修改密码，以及其他的操作

配置

使用vi /etc/docker/daemon.json 修改配置给 Docker 添加私有仓库，http 需要使用不安全的字段（insecure-registries）

  1. "insecure-registries": ["127.0.0.1：8888"]，

然后重启 Docker 生效

故障

端口冲突

Error response from daemon: Ports are not available: exposing port TCP 127.0.0.1:1514 -> 0.0.0.0:0: listen tcp 127.0.0.1:1514: bind: An attempt was made to access a socket in a way forbidden by its access permissions.

报错信息来看时端口占用，使用netstat -ano | findstr 1514查看并木有，搜索发现 Widnows Hyper-V 默认会排除一些端口

  1. netsh interface ipv4 show excludedportrange protocol=tcp
  2. netsh interface ipv4 show excludedportrange protocol=udp


解决办法

1.以管理员身份运行终端，临时关闭 Hyper-V 和 winnat 网络

  1. dism.exe /Online /Disable-Feature:Microsoft-Hyper-V
  2. net stop winnat

2.使用以下命令永久排除指定端口作为保留端口（端口被占用需要先重启下）

  1. netsh int ipv4 add excludedportrange protocol=tcp startport=1514 numberofports=1 store=persistent

关键在于store=persistent参数表示持久化信息，然后设置起始端口，已经后面的个数
3.再开启 Hyper-V 和 winnat 网络，1514 端口就从保留端口排除了

  1. dism.exe /Online /Enable-Feature:Microsoft-Hyper-V /All
  2. net start winnat
  3. netsh interface ipv4 show excludedportrange protocol=tcp

重新开启 Hyper-V 没有进行重启，其实桌面系统可以不开启这个
