蚂蚁金服大规模分布式事务实践和开源详解 | GIAC 实录

本文整理自蚂蚁金服技术专家、分布式事务 Seata 发起者之一张森（花名：绍辉）在 GIAC 全球互联网架构大会的分享。详细讲解了在分布式架构演进中，蚂蚁金服面对的跨服务、跨数据库的业务数据一致性问题以及应对措施，并分享了分布式事务 Seata 的 AT、TCC、Saga 和 XA 四种模式。

Seata：https://github.com/seata/seata

一、自研分布式事务解决数据一致性问题

1.1 分布式事务问题产生原因

1.1.1 数据库的水平拆分

蚂蚁金服的业务数据库起初是单库单表，但随着业务数据规模的快速发展，数据量越来越大，单库单表逐渐成为瓶颈。所以我们对数据库进行了水平拆分，将原单库单表拆分成数据库分片。

如下图所示，分库分表之后，原来在一个数据库上就能完成的写操作，可能就会跨多个数据库，这就产生了跨数据库事务问题。

1.1.2 业务服务化拆分

在业务发展初期，“一块大饼”的单业务系统架构，能满足基本的业务需求。但是随着业务的快速发展，系统的访问量和业务复杂程度都在快速增长，单系统架构逐渐成为业务发展瓶颈，解决业务系统的高耦合、可伸缩问题的需求越来越强烈。

如下图所示，蚂蚁金服按照面向服务（SOA）的架构的设计原则，将单业务系统拆分成多个业务系统，降低了各系统之间的耦合度，使不同的业务系统专注于自身业务，更有利于业务的发展和系统容量的伸缩。

业务系统按照服务拆分之后，一个完整的业务往往需要调用多个服务，如何保证多个服务间的数据一致性成为一个难题。

1.2 蚂蚁金服遇到的数据一致性问题

在数据库水平拆分、服务垂直拆分之后，一个业务操作通常要跨多个数据库、服务才能完成。在分布式网络环境下，我们无法保障所有服务、数据库都百分百可用，一定会出现部分服务、数据库执行成功，另一部分执行失败的问题。

当出现部分业务操作成功、部分业务操作失败时，业务数据就会出现不一致。以金融业务中比较常见的“转账”场景为例：

如下图所示，在支付宝的“转账”操作中，要分别完成 4 个动作：

1. 创建交易订单；
2. 创建支付订单；
3. A 账户扣钱；
4. B 账户加钱；

而完成以上操作要分别访问 3 个服务和 4 个数据库。

在分布式环境下，肯定会出现部分操作成功、部分操作失败的问题，比如：A 账户的钱扣了，但是 B 账户的钱没加上，这就造成了资金损失，影响资金安全。

在金融业务场景下，我们必须保证“转账”的原子性，要么所有操作全部成功，要么全部失败，不允许出现部分成功部分失败的现象。

为了解决跨数据库、跨服务的业务数据一致性问题，蚂蚁金服自主研发了分布式事务中间件。

从 2007 年开始做分布式事务并支持双十一，至今已经有 12 年。

2013 年，蚂蚁金服开始做单元化改造，分布式事务也开始支持 LDC、异地多活和高可用容灾，解决了机房故障情况下服务快速恢复的问题。

2014 年，蚂蚁金服分布式事务中间件 DTX(Distributed Transaction-eXtended)开始通过蚂蚁金融云对外输出，我们发展了一大批的外部用户。在发展外部客户的过程中，外部客户表示愿意牺牲一部分性能（无蚂蚁的业务规模）以换取接入便利性和无侵入性。所以在 2015 年，我们开始做无侵入的事务解决方案：FMT 模式和 XA 模式。

蚂蚁金服分布式事务（Distributed Transaction-eXtended，简称 DTX）链接：
https://tech.antfin.com/products/DTX

二、投入开源社区，共建开源分布式事务 Seata

2.1 分布式事务 Seata 介绍

Seata（Simple Extensible Autonomous Transaction Architecture，简单可扩展自治事务框架）是 2019 年 1 月份蚂蚁金服和阿里巴巴共同开源的分布式事务解决方案。Seata 开源半年左右，目前已经有接近一万 star，社区非常活跃。我们热忱欢迎大家参与到 Seata 社区建设中，一同将 Seata 打造成开源分布式事务标杆产品。

Seata：https://github.com/seata/seata

2.2 分布式事务 Seata 产品模块

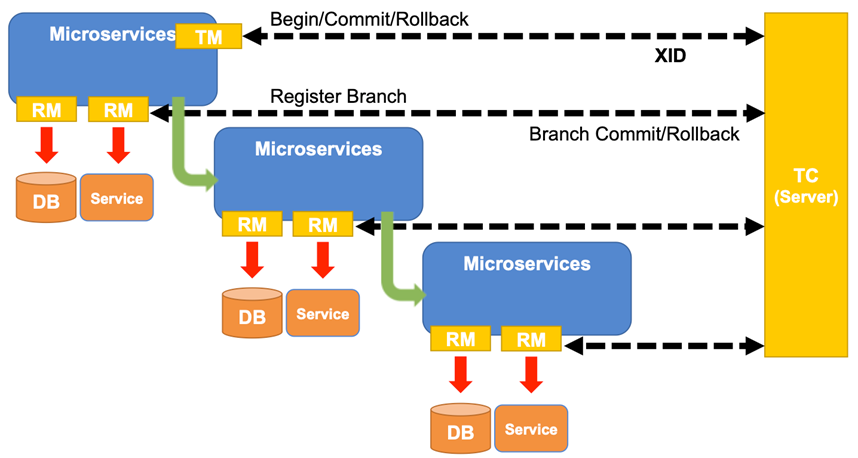

如下图所示，Seata 中有三大模块，分别是 TM、RM 和 TC。 其中 TM 和 RM 是作为 Seata 的客户端与业务系统集成在一起，TC 作为 Seata 的服务端独立部署。

在 Seata 中，分布式事务的执行流程：

• TM 开启分布式事务（TM 向 TC 注册全局事务记录）；
• 按业务场景，编排数据库、服务等事务内资源（RM 向 TC 汇报资源准备状态 ）；
• TM 结束分布式事务，事务一阶段结束（TM 通知 TC 提交/回滚分布式事务）；
• TC 汇总事务信息，决定分布式事务是提交还是回滚；
• TC 通知所有 RM 提交/回滚 资源，事务二阶段结束。

2.3 分布式事务 Seata 解决方案

Seata 会有 4 种分布式事务解决方案，分别是 AT 模式、TCC 模式、Saga 模式和 XA 模式。

2.3.1 AT 模式

今年 1 月份，Seata 开源了 AT 模式。AT 模式是一种无侵入的分布式事务解决方案。在 AT 模式下，用户只需关注自己的“业务 SQL”，用户的 “业务 SQL” 作为一阶段，Seata 框架会自动生成事务的二阶段提交和回滚操作。

AT 模式如何做到对业务的无侵入 ：

• 一阶段：

在一阶段，Seata 会拦截“业务 SQL”，首先解析 SQL 语义，找到“业务 SQL”要更新的业务数据，在业务数据被更新前，将其保存成“before image”，然后执行“业务 SQL”更新业务数据，在业务数据更新之后，再将其保存成“after image”，最后生成行锁。以上操作全部在一个数据库事务内完成，这样保证了一阶段操作的原子性。

• 二阶段提交：

二阶段如果是提交的话，因为“业务 SQL”在一阶段已经提交至数据库， 所以 Seata 框架只需将一阶段保存的快照数据和行锁删掉，完成数据清理即可。

• 二阶段回滚：

二阶段如果是回滚的话，Seata 就需要回滚一阶段已经执行的“业务 SQL”，还原业务数据。回滚方式便是用“before image”还原业务数据；但在还原前要首先要校验脏写，对比“数据库当前业务数据”和 “after image”，如果两份数据完全一致就说明没有脏写，可以还原业务数据，如果不一致就说明有脏写，出现脏写就需要转人工处理。

AT 模式的一阶段、二阶段提交和回滚均由 Seata 框架自动生成，用户只需编写“业务 SQL”，便能轻松接入分布式事务，AT 模式是一种对业务无任何侵入的分布式事务解决方案。

2.3.2 TCC 模式

2019 年 3 月份，Seata 开源了 TCC 模式，该模式由蚂蚁金服贡献。TCC 模式需要用户根据自己的业务场景实现 Try、Confirm 和 Cancel 三个操作；事务发起方在一阶段 执行 Try 方式，在二阶段提交执行 Confirm 方法，二阶段回滚执行 Cancel 方法。

TCC 三个方法描述：

• Try：资源的检测和预留；
• Confirm：执行的业务操作提交；要求 Try 成功 Confirm 一定要能成功；
• Cancel：预留资源释放。

业务模型分 2 阶段设计：

用户接入 TCC ，最重要的是考虑如何将自己的业务模型拆成两阶段来实现。

以“扣钱”场景为例，在接入 TCC 前，对 A 账户的扣钱，只需一条更新账户余额的 SQL 便能完成；但是在接入 TCC 之后，用户就需要考虑如何将原来一步就能完成的扣钱操作，拆成两阶段，实现成三个方法，并且保证一阶段 Try 成功的话 二阶段 Confirm 一定能成功。

如上图所示，

Try 方法作为一阶段准备方法，需要做资源的检查和预留。在扣钱场景下，Try 要做的事情是就是检查账户余额是否充足，预留转账资金，预留的方式就是冻结 A 账户的 转账资金。Try 方法执行之后，账号 A 余额虽然还是 100，但是其中 30 元已经被冻结了，不能被其他事务使用。

二阶段 Confirm 方法执行真正的扣钱操作。Confirm 会使用 Try 阶段冻结的资金，执行账号扣款。Confirm 方法执行之后，账号 A 在一阶段中冻结的 30 元已经被扣除，账号 A 余额变成 70 元 。

如果二阶段是回滚的话，就需要在 Cancel 方法内释放一阶段 Try 冻结的 30 元，使账号 A 的回到初始状态，100 元全部可用。

用户接入 TCC 模式，最重要的事情就是考虑如何将业务模型拆成 2 阶段，实现成 TCC 的 3 个方法，并且保证 Try 成功 Confirm 一定能成功。相对于 AT 模式，TCC 模式对业务代码有一定的侵入性，但是 TCC 模式无 AT 模式的全局行锁，TCC 性能会比 AT 模式高很多。

2.3.3 Saga 模式

Saga 模式是 Seata 即将开源的长事务解决方案，将由蚂蚁金服主要贡献。在 Saga 模式下，分布式事务内有多个参与者，每一个参与者都是一个冲正补偿服务，需要用户根据业务场景实现其正向操作和逆向回滚操作。

分布式事务执行过程中，依次执行各参与者的正向操作，如果所有正向操作均执行成功，那么分布式事务提交。如果任何一个正向操作执行失败，那么分布式事务会去退回去执行前面各参与者的逆向回滚操作，回滚已提交的参与者，使分布式事务回到初始状态。

Saga 模式下分布式事务通常是由事件驱动的，各个参与者之间是异步执行的，Saga 模式是一种长事务解决方案。

2.3.4 XA 模式

XA 模式是 Seata 将会开源的另一种无侵入的分布式事务解决方案，任何实现了 XA 协议的数据库都可以作为资源参与到分布式事务中，目前主流数据库，例如 MySql、Oracle、DB2、Oceanbase 等均支持 XA 协议。

XA 协议有一系列的指令，分别对应一阶段和二阶段操作。“xa start”和 “xa end”用于开启和结束XA 事务；“xa prepare” 用于预提交 XA 事务，对应一阶段准备；“xa commit”和“xa rollback”用于提交、回滚 XA 事务，对应二阶段提交和回滚。

在 XA 模式下，每一个 XA 事务都是一个事务参与者。分布式事务开启之后，首先在一阶段执行“xa start”、“业务 SQL”、“xa end”和 “xa prepare” 完成 XA 事务的执行和预提交；二阶段如果提交的话就执行 “xa commit”，如果是回滚则执行“xa rollback”。这样便能保证所有 XA 事务都提交或者都回滚。

XA 模式下，用户只需关注自己的“业务 SQL”，Seata 框架会自动生成一阶段、二阶段操作；XA 模式的实现如下：

• 一阶段：

在 XA 模式的一阶段，Seata 会拦截“业务 SQL”，在“业务 SQL”之前开启 XA 事务（“xa start”），然后执行“业务 SQL”，结束 XA 事务“xa end”，最后预提交 XA 事务（“xa prepare”），这样便完成 “业务 SQL”的准备操作。

• 二阶段提交：

执行“xa commit”指令，提交 XA 事务，此时“业务 SQL”才算真正的提交至数据库。

• 二阶段回滚：

执行“xa rollback”指令，回滚 XA 事务，完成“业务 SQL”回滚，释放数据库锁资源。

XA 模式下，用户只需关注“业务 SQL”，Seata 会自动生成一阶段、二阶段提交和二阶段回滚操作。XA 模式和 AT 模式一样是一种对业务无侵入性的解决方案；但与 AT 模式不同的是，XA 模式将快照数据和行锁等通过 XA 指令委托给了数据库来完成，这样 XA 模式实现更加轻量化。

三、分布式事务在蚂蚁金服的实践

蚂蚁金服从 2007 年开始研发和应用分布式事务中间件，用 TCC 模式解决各类金融场景的数据一致性问题，后续又演进出 FMT（AT）、XA、Saga 等模式，各种模式分别适用于各类业务场景。我们决定将蚂蚁金服多年的技术积累开源出来，与社区共享蚂蚁金服的科技成果。

蚂蚁金服内部的分布式事务产品，在实现原理和使用方式上，与 Seata 类似，不同的是，为了支持双十一，对性能进行了极致优化，为了支持金融系统的高可用容灾，借助蚂蚁金服三地五中心架构实现了分布式事务服务的高可用容灾；接下来主要介绍蚂蚁金服在性能优化和高可用容灾方面的实践经验。

3.1 极致性能优化

3.1.1 同库模式

通常，一个 TM 会产生一笔主事务日志，一个 RM 会产生一条分支事务日志，每个分布式事务由一个 TM 和若干 RM 组成，一个分布式事务总共会有 1+N 条事务日志（N 为 RM 个数）。

在默认情况下，分布式事务执行过程中客户端将事务日志发送给服务端，服务端再将事务日志存储至数据库中，一条事务日志的存储链路会有 2 次 TCP ，分别是“客户端到服务端”和“服务端到数据库”， 我们称这种模式为异库模式。

在异库模式下，分布式事务存储事务日志总共需要 2*（1+N） 次左右的 TCP 通信。在 RM 数量较少的业务场景下，分布式事务性能还能接收，但有些业务场景下 RM 数量较多，此时事务内 TCP 数量也会增多，分布式事务性能急剧下降。

在事务执行过程中，客户端和服务端进行通信的目的是为了存储事务日志。如果客户端在存储事务日志时，绕过服务端直接将事务日志写入数据库（如上图“同库模式”所示），那么一笔事务日志的存储链路就由原来的 2 次 TCP 变成只需访问一次数据库便可，每条事务日志的存储减少了一次 TCP 通信，整个分布式事务就减少了 N+2 次 TCP 请求，分布式事务的性能大幅提升。我们将客户端直接将事务日志存储至数据库的模式称为同库模式。

3.1.2 二阶段异步执行

通常情况下，分布式事务发起方会依次执行一阶段和二阶段方法，然后结束分布式事务，返回结果。如果让分布式事务发起方执行完一阶段之后马上结束并返回结果，二阶段交由独立的线程或者进程异步执行，这样分布式事务的二阶段会晚几秒钟或者若干分钟执行，但事务的最终结果不会有任何改变。

二阶段异步执行之后，分布式事务的最终结果不会有任何影响，但是事务发起方要执行的内容减少一半（一阶段和二阶段都执行变成只执行一阶段），直观的用户感受是分布式事务的性能提升了 50%。

3.2 分布式事务高可用

为了保障金融系统的高可用，分布式事务服务必须达到 99.99% 的可用率。分布式事务使用了蚂蚁金服的三地五中心架构部署，在每个机房都独立部署分布式事务服务，分布式事务服务是无状态的，而底层数据库副本在各机房间也是双向同步，这样业务流量从一个机房切到另外一个机房，分布式事务服务不会对业务有任何影响，从而保证了分布式事务服务的高可用。

四、总结

在分布式架构演进中，蚂蚁金服对数据库进了水平拆分，对服务面向功能进行了服务化拆分，从而出现了跨服务、跨数据库的业务数据一致性挑战。

2007 年，蚂蚁金服自主研发分布式事务中间件经历 12 年的严苛业务锤炼。2019 年，将多年的技术积累分享给开源分布式事务 Seata，并持续投入社区共建。目前 Seata 提供了 AT、TCC、Saga 和 XA 四种模式，每一种模式分别有各自的应用场景，丰富的解决方案帮助用户解决给了各类场景的数据一致性问题。

最后一部分，分享了蚂蚁金服具体的实践。为了支持双十一的高性能需求，对分布式事务进行了极致的性能优化，例如同库模式、二阶段异步执行。为了使金融服务的可用性达到 99.99%，蚂蚁金服分布式事务采用三地五中心架构，异地多活的部署模式保障了分布式事务服务的高可用。

相关链接：

• 开源分布式事务 Seata：https://github.com/seata/seata
• 蚂蚁金服分布式事务（Distributed Transaction-eXtended）产品链接：https://tech.antfin.com/products/DTX

本次分享完整 PPT 下载地址：https://www.sofastack.tech/blog/seata-distributed-transaction-deep-dive/
