UML定义

UML2.2中一共定义了14种图示，分类如下：

• 结构式图形：强调的是系统式的建模
• 行为式图形：强调系统模型中触发的事件
• 交互式图形：属于行为式图形子集合，强调系统模型中资料流程。

结构式图形

• 静态图（类图、对象图、包图）
• 实现图（组件图、部署图）
• 剖面图
• 复合结构图

行为式图形

• 活动图
• 状态图
• 用例图

交互式图形

• 通信图
• 交互概述图（UML2.0）
• 时序图（UML2.0）
• 时间图（UML2.0）

Class Diagram：用于表示类、接口、实例等之间相互的静态关系

理解泛化、实现

泛化关系 继承关系 记忆技巧

• UML箭头方向：从子类指向父类
• 提示：可能会认为子类是以父类为基础的，箭头应从父类指向子类从来没有这么想过记忆技巧-箭头方向UML 所以箭头方法从子类指向父类
  • 定义子类时需要通过extends关键字指向父类
  • 子类一定是知道父类定义的，但父类并不知道子类的定义
  • 只有知道对方信息时才能指向对方

    理解依赖、关联

    实线 -关联 | 虚线-依赖
    关联关系 实线

实现关系

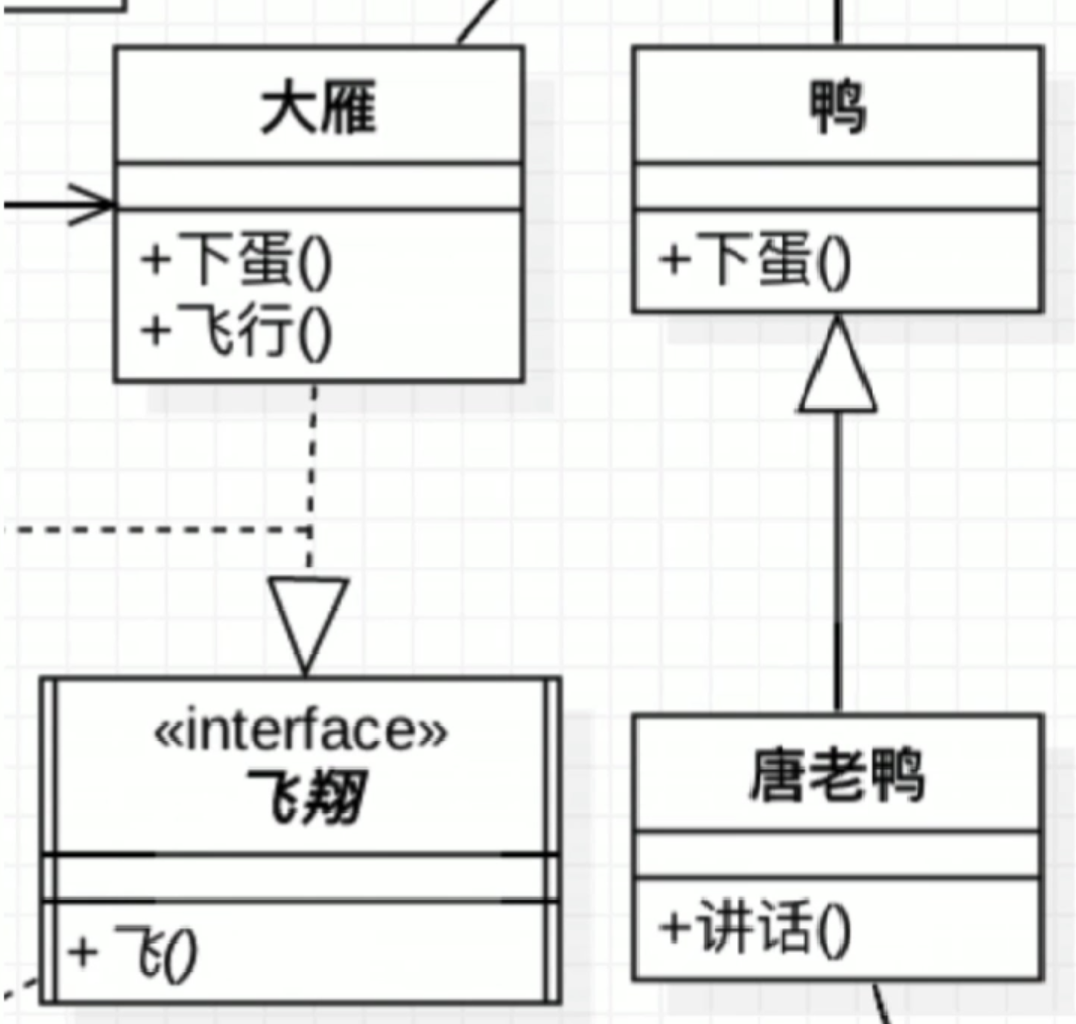

• 被一个类实现了 ,A类实现B接口 实现关系
• 三角空心虚线

实现关系、继承关系
实线-继承 | 虚线-实现

• 空心三角箭头：继承或实现
• 实线-继承 ，is a 关系，扩展目的，不虚，很结实的。
• 虚线-实现，虚线代表“虚”无实体。实现接口 实现接口方法

关联关系

依赖关系

实线 -关联 | 虚线-依赖
依赖关系 虚线

• 虚线-依赖关系：临时用一下，若即若离，虚无缥缈，若有若无调用的时候才会用一下 虚线 依赖关系
• 表示一种使用关系，一个类需要借助另一个类来实现功能
• 一般是一个类使用另一个类做为参数使用，或作为返回值 参数 返回值

关系关系 实线

• 实线-关联关系：关系稳定，实打实的关系，铁哥们。
• 表示一个类对象和另一个类对象有关联

• 通过是一个类中有另一个类对象做为属性 属性 一个成员变量

  理解聚合、组合

  空心菱形-聚合 | 实心菱形-组合

• 菱形就是一个盛东西的器皿（例如盘子）

• 聚合：代表空器皿里可以放很多相同的东西，聚在一起（箭头方向所指的类 个体
• 组合：代表满器皿里已经有实体结构的存在，生死与共 强关系

整体与部分 可以离聚合 不可以离组合

组合关系
鸟和翅膀 人和头 强关系 相同的生命周期 你死我也死

数字？
空心菱形 聚合关系 记忆技巧

• 整体和局部的关系，两者有着独立的生命周期，是has a的关系
• 弱关系大雁群 has a 大雁
• 消极的词：弱 - 空 空心菱形

实心菱形 组合关系 记忆技巧

• 整体与局部的关系，和聚合的关系相比，关系更加强烈两者有相同的生命周期,contains-a的关系 包含
• 强关系
• 积极的词：强 - 满 实心菱形

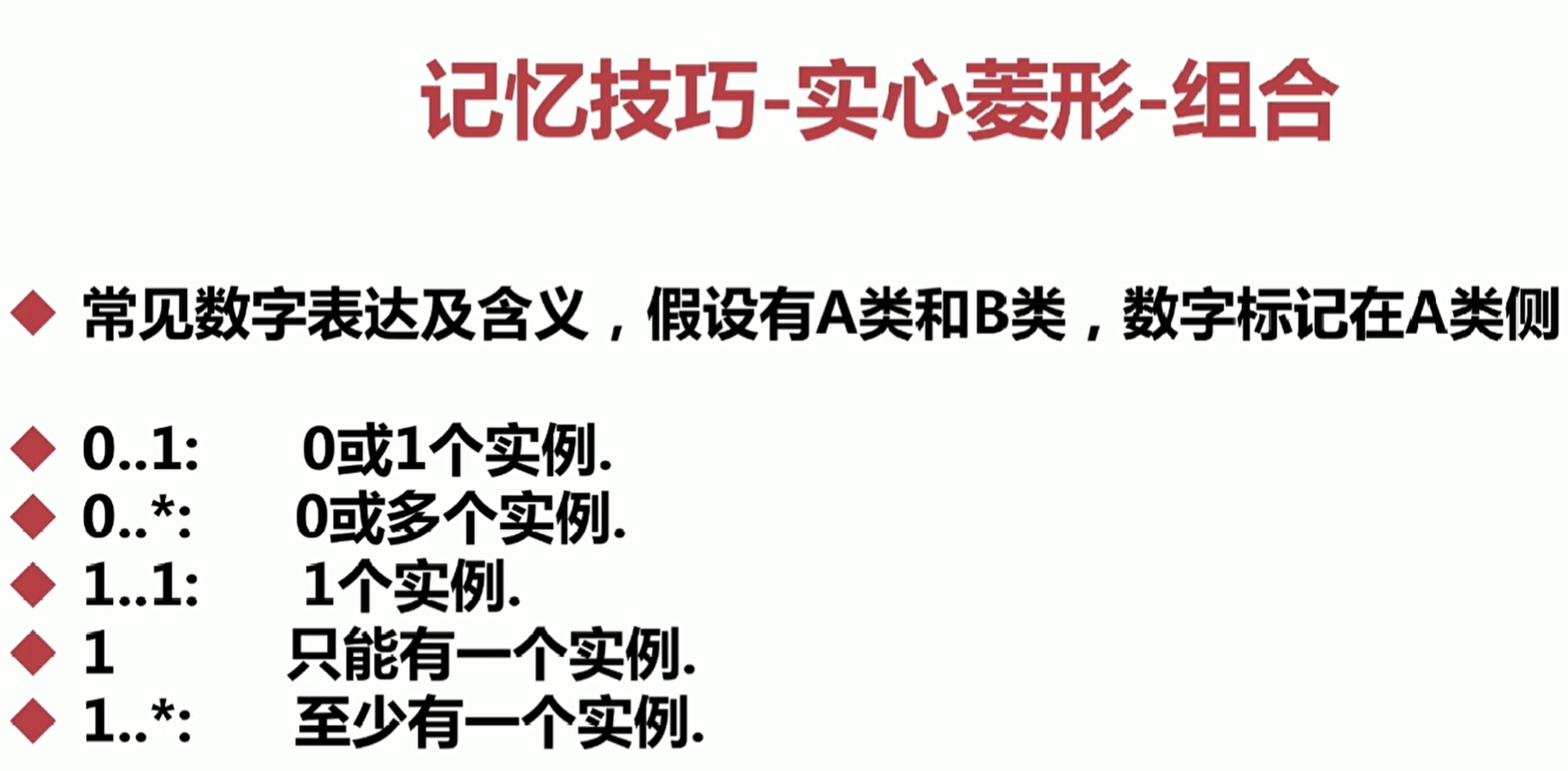

常见数字表达及含义
一个鸟 两个翅膀

UML时序图

生命线 上到下 时间的流逝
方法调用
消息

类图 时序图 用例图 重要
时序图 调用关系

UML类图

类的表示
类名 抽象类 斜体表示 接口 <>
属性 行为
public + private - protected #
什么都不加 or ~ 是表示 default
+ max
-min private
# protected

记住这个类图
类图表示 要 准确 避免产生歧义
