概述

输入子系统的作用是：统一管理所有的输入设备（例如：触摸屏、键盘、鼠标等等），然后以统一的标准上报数据给应用层，使得应用层可以忽略底层硬件的改变，统一读取输入设备的数据。
查看input设备文件方法1：

root@rk3399_lonbon_mid:/data/ssh # ls /dev/input/event* -l
crw-rw---- 1 root input 13,  64 2013-01-18 23:05 /dev/input/event0
crw-rw---- 1 root input 13,  65 2013-01-18 23:05 /dev/input/event1
crw-rw---- 1 root input 13,  66 2013-01-18 23:05 /dev/input/event2
crw-rw---- 1 root input 13,  67 2013-01-18 23:05 /dev/input/event3
说明：主设备号固定为13，次设备号从13开始
root@rk3399_lonbon_mid:/data/ssh # hexdump /dev/input/event3
序号   | 时间戳            |type|code|   value
0000000 16c3 50f9 1e20 000c 0001 014a 0001 0000        EV_KEY BTN_TOUCH 0x1
0000010 16c3 50f9 1e20 000c 0003 002f 0000 0000        EV_ABS ABS_MT_SLOT 0x0    第一个slot
0000020 16c3 50f9 1e20 000c 0003 0039 0008 0000        EV_ABS ABS_MT_TRACKING_ID 0x8  第8个触点
0000030 16c3 50f9 1e20 000c 0003 0035 0670 0000        EV_ABS ABS_MT_POSITION_X 0x0670
0000040 16c3 50f9 1e20 000c 0003 0036 323a 0000        EV_ABS ABS_MT_POSITION_Y 0x323a
0000050 16c3 50f9 1e20 000c 0003 0030 0080 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x80
0000060 16c3 50f9 1e20 000c 0003 0030 0001 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x1
0000070 16c3 50f9 1e20 000c 0000 0000 0000 0000        EV_SYN
0000080 16c3 50f9 3d8d 000c 0003 0030 0080 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x80
0000090 16c3 50f9 3d8d 000c 0003 0030 0001 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x1
00000a0 16c3 50f9 3d8d 000c 0000 0000 0000 0000        EV_SYN
0000a60 16c4 50f9 9ab5 0003 0003 002f 0001 0000        EV_ABS ABS_MT_SLOT 0x1   第二个slot
0000a70 16c4 50f9 9ab5 0003 0003 0039 0009 0000        EV_ABS ABS_MT_TRACKING_ID 0x9  第9个触点
0000a80 16c4 50f9 9ab5 0003 0003 0035 02dc 0000        EV_ABS ABS_MT_POSITION_X 0x02dc
0000a90 16c4 50f9 9ab5 0003 0003 0036 29d9 0000        EV_ABS ABS_MT_POSITION_Y 0x29d9
0000aa0 16c4 50f9 9ab5 0003 0003 0030 0080 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x80
0000ab0 16c4 50f9 9ab5 0003 0003 0030 0001 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x1
0000ac0 16c4 50f9 9ab5 0003 0000 0000 0000 0000        EV_SYN
0000ad0 16c4 50f9 bca5 0003 0003 002f 0000 0000        EV_ABS ABS_MT_SLOT 0x0
0000ae0 16c4 50f9 bca5 0003 0003 0035 061d 0000        EV_ABS ABS_MT_POSITION_X 0x061d  说明：slot 0下的触点的X轴发生改变
0000af0 16c4 50f9 bca5 0003 0003 0030 0080 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x80
0000b00 16c4 50f9 bca5 0003 0003 0030 0001 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x1
0000b10 16c4 50f9 bca5 0003 0003 002f 0001 0000        EV_ABS ABS_MT_SLOT 0x1
0000b20 16c4 50f9 bca5 0003 0003 0030 0080 0000        ABS_MT_TOUCH_MAJOR 0x80
0000b30 16c4 50f9 bca5 0003 0003 0030 0001 0000        EV_ABS ABS_MT_TOUCH_MAJOR 0x1
0000b40 16c4 50f9 bca5 0003 0000 0000 0000 0000        EV_SYN
00000d0 6594 50f9 e203 0001 0003 0039 ffff ffff        EV_ABS  ABS_MT_TRACKING_ID -1

input子系统上报的每行数据对应为一个struct input_event：

struct input_event {
    struct timeval time;   //存放时间戳，占8字节
    __u16 type;            //表示事件类型
    __u16 code;            //键码，和type有关
    __s32 value;           //键值，和code有关
};

方法2：通过/proc/bus/input/devices查看输入设备的所有信息

root@rk3399_lonbon_mid:/data/ssh # cat /proc/bus/input/devices

I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="ff420030.pwm"
P: Phys=gpio-keys/remotectl
S: Sysfs=/devices/platform/ff420030.pwm/input/input0
U: Uniq=
H: Handlers=event0 cpufreq keychord
B: PROP=0
B: EV=3
B: KEY=10000000000 40408800 1c16c000000000 0

I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="rk29-keypad"
P: Phys=gpio-keys/input0
S: Sysfs=/devices/platform/rockchip-key/input/input1
U: Uniq=
H: Handlers=event1 keychord
B: PROP=0
B: EV=3
B: KEY=100000 40008000 1c004000000000 800000000000000

I: Bus=0003 Vendor=0c45 Product=6366 Version=0100
N: Name="USB 2.0 Camera"
P: Phys=usb-fe3c0000.usb-1/button
S: Sysfs=/devices/platform/fe3c0000.usb/usb2/2-1/2-1:1.0/input/input2
U: Uniq=
H: Handlers=event2 cpufreq
B: PROP=0
B: EV=3
B: KEY=100000 0 0 0

I: Bus=0018 Vendor=0000 Product=0000 Version=0000
N: Name="ilitek_ts"
P: Phys=
S: Sysfs=/devices/platform/ff3d0000.i2c/i2c-4/4-0041/input/input3
U: Uniq=
H: Handlers=event3 cpufreq
B: PROP=2
B: EV=b
B: KEY=400 0 0 0 0 0
B: ABS=265800000000003

框架

• 设备驱动层：
  • 读取“物理硬件设备”的输入数据，并转换成标准的输入事件。
  • 调用“核心层”提供的接口，将数据提交给“事件处理层”。
  • 核心结构：input_dev
  • 需驱动开发者实现
• 核心层的作用：
  • 向上两层提供接口
  • 核心结构：input_handle
  • 无需驱动开发者实现
• 事件处理层作用：
  • 给应用层提供统一的访问设备
  • 核心结构：input_handler
  • 无需驱动开发者实现

事件处理驱动层

核心数据结构

struct input_event

作用：屏蔽硬件差异，上报统一的数据给应用层。

struct input_event {
    struct timeval time;   //存放时间戳，占8字节，64位
    __u16 type;            //表示事件类型
    __u16 code;            //键码，和type有关
    __s32 value;           //键值，和code有关
};

成员说明：

• type 事件的类型（event types），用途：区分不同类型的数据，例如触摸数据、鼠标数据、按键数据。 ```c /*
  • Event types */

define EV_SYN 0x00 同步事件。用途：告知事件处理层提交数据给应用层

define EV_KEY 0x01 按键事件

define EV_REL 0x02 鼠标事件

define EV_ABS 0x03 触摸事件

define EV_MSC 0x04 其他事件

define EV_SW 0x05 开关事件

define EV_LED 0x11 键盘LED事件

define EV_SND 0x12 声音事件

define EV_REP 0x14 重复事件

define EV_FF 0x15 力反馈事件

define EV_PWR 0x16 电源事件

define EV_FF_STATUS 0x17

define EV_MAX 0x1f

define EV_CNT (EV_MAX+1)

---

- code

对于按键，可取的值如下：
```c
#define KEY_RESERVED        0
#define KEY_ESC            1     数字键盘1键
#define KEY_1            2     数字键盘2键
...
#define BTN_LEFT        0x110  鼠标的左键
#define BTN_RIGHT        0x111  鼠标的右键
#define BTN_MIDDLE        0x112  鼠标的中键

对于鼠标，可取值如下：

#define REL_X            0x00
#define REL_Y            0x01
...

对于触摸屏，可取值如下：

#define ABS_X                0x00
#define ABS_Y                0x01
//以下键值属于多点触摸（muli touch）：
#define ABS_MT_SLOT        0x2f    /* MT slot being modified */
#define ABS_MT_TOUCH_MAJOR    0x30    /* Major axis of touching ellipse 手指与触摸屏接触时的椭圆长轴 */
#define ABS_MT_TOUCH_MINOR    0x31    /* Minor axis (omit if circular) 手指与触摸屏接触时的椭圆短轴*/
#define ABS_MT_WIDTH_MAJOR    0x32    /* Major axis of approaching ellipse 手指的椭圆长轴*/
#define ABS_MT_WIDTH_MINOR    0x33    /* Minor axis (omit if circular) 手指的椭圆短轴*/
#define ABS_MT_ORIENTATION    0x34    /* Ellipse orientation 椭圆方向*/
#define ABS_MT_POSITION_X    0x35    /* Center X touch position X中心接触位置*/
#define ABS_MT_POSITION_Y    0x36    /* Center Y touch position Y中心接触位置*/
#define ABS_MT_TOOL_TYPE    0x37    /* Type of touching device */
#define ABS_MT_BLOB_ID        0x38    /* Group a set of packets as a blob */
#define ABS_MT_TRACKING_ID    0x39    /* Unique ID of initiated contact 触点的追踪ID*/
#define ABS_MT_PRESSURE        0x3a    /* Pressure on contact area 接触区域的压力*/
#define ABS_MT_DISTANCE        0x3b    /* Contact hover distance */
#define ABS_MT_TOOL_X        0x3c    /* Center X tool position */
#define ABS_MT_TOOL_Y        0x3d    /* Center Y tool position */
……

注意：鼠标的按键和鼠标的光标是不同的，所以用不同的code来表示

对于同步事件，可取值如下：

/*
 * Synchronization events.
 */

#define SYN_REPORT        0
#define SYN_CONFIG        1
#define SYN_MT_REPORT    2
#define SYN_DROPPED        3
#define SYN_MAX            0xf
#define SYN_CNT            (SYN_MAX+1)

• value

value和code有关。例如：如果code为KEY_1，则value的值为0或1。如果code为 ABS_X，则value为X轴坐标值

设备驱动层

核心数据结构

struct input_dev

实现struct input_dev，则完成设备驱动层的编程工作。

struct input_dev {
    const char *name;
    const char *phys;
    const char *uniq;
    struct input_id id;

    unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)];

    unsigned long evbit[BITS_TO_LONGS(EV_CNT)];
    unsigned long keybit[BITS_TO_LONGS(KEY_CNT)];
    unsigned long relbit[BITS_TO_LONGS(REL_CNT)];
    unsigned long absbit[BITS_TO_LONGS(ABS_CNT)];
    unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)];
    unsigned long ledbit[BITS_TO_LONGS(LED_CNT)];
    unsigned long sndbit[BITS_TO_LONGS(SND_CNT)];
    unsigned long ffbit[BITS_TO_LONGS(FF_CNT)];
    unsigned long swbit[BITS_TO_LONGS(SW_CNT)];

    unsigned int hint_events_per_packet;

    unsigned int keycodemax;
    unsigned int keycodesize;
    void *keycode;

    int (*setkeycode)(struct input_dev *dev,
              const struct input_keymap_entry *ke,
              unsigned int *old_keycode);
    int (*getkeycode)(struct input_dev *dev,
              struct input_keymap_entry *ke);

    struct ff_device *ff;

    unsigned int repeat_key;
    struct timer_list timer;

    int rep[REP_CNT];

    struct input_mt *mt;

    struct input_absinfo *absinfo;

    unsigned long key[BITS_TO_LONGS(KEY_CNT)];
    unsigned long led[BITS_TO_LONGS(LED_CNT)];
    unsigned long snd[BITS_TO_LONGS(SND_CNT)];
    unsigned long sw[BITS_TO_LONGS(SW_CNT)];

    int (*open)(struct input_dev *dev);
    void (*close)(struct input_dev *dev);
    int (*flush)(struct input_dev *dev, struct file *file);
    int (*event)(struct input_dev *dev, unsigned int type, unsigned int code, int value);

    struct input_handle __rcu *grab;

    spinlock_t event_lock;
    struct mutex mutex;

    unsigned int users;
    bool going_away;

    struct device dev;

    struct list_head    h_list;
    struct list_head    node;

    unsigned int num_vals;
    unsigned int max_vals;
    struct input_value *vals;

    bool devres_managed;
};

成员说明：

• name：name of the device

输入设备的名称。应用层可以通过cat /proc/bus/input/devices来查看

• phys: physical path to the device in the system hierarchy

系统层次结构中设备的物理路径

• id: id of the device (struct input_id)

设备的ID。具体如下，可以通过cat /proc/bus/input/devices来查看：

struct input_id {
    __u16 bustype; //可以赋值为BUS_I2C、BUS_USB、BUS_BLUETOOTH等等，表示输入设备的物理接口是什么类型
    __u16 vendor; //供应厂的ID，对应VID
    __u16 product; //产品的ID，对用PID
    __u16 version; //版本
};

• evbit：bitmap of types of events supported by the device (EV_KEY, EV_REL, etc.)

输入设备所支持的events type的位图，简单来说，就是1个bit表示一种事件类型，作用：记录内核支持的事件类型。
unsigned long evbit[BITS_TO_LONGS(EV_CNT)]的展开如下：

BITS_TO_LONGS(EV_CNT)的展开如下
已知：
#define EV_MAX            0x1f
#define EV_CNT            (EV_MAX+1)
#define BITS_PER_BYTE        8
#define DIV_ROUND_UP(n,d) (((n) + (d) - 1) / (d))
#define BITS_TO_LONGS(nr)    DIV_ROUND_UP(nr, BITS_PER_BYTE * sizeof(long))
sizeof(long)对于32位系统为4byte，对于64bit系统为8byte
假设sizeof(long)为64
所以BITS_TO_LONGS(nr)展开之后为：
等于DIV_ROUND_UP(nr, 64)
等于((nr) + (64) - 1) / (64)
也就是说：
如果EV_CNT为32，则定义的数组为unsigned long evbit[1];
如果EV_CNT为65，则定义的数组为unsigned long evbit[2];

举例说明evbit成员的赋值方式：
已知：

#define EV_SYN            0x00
#define EV_KEY            0x01
#define EV_ABS            0x03
#ifdef CONFIG_64BIT
#define BITS_PER_LONG 64
#else
#define BITS_PER_LONG 32
#endif /* CONFIG_64BIT */

evbit成员的赋值方式1：

#define BIT_MASK(nr)         (1UL << ((nr) % BITS_PER_LONG))
ts->input_dev->evbit[0] = BIT_MASK(EV_SYN) | BIT_MASK(EV_KEY) | BIT_MASK(EV_ABS) ;//说明：evbit[0]的bit0、bit1、bit3被置一

上面一行也可以等效于：

ts->input_dev->evbit[BIT_WORD(EV_SYN)]  = BIT_MASK(EV_SYN)；
ts->input_dev->evbit[BIT_WORD(EV_KEY)]  = BIT_MASK(EV_KEY)；
ts->input_dev->evbit[BIT_WORD(EV_ABS)]  = BIT_MASK(EV_ABS)；

evbit成员的赋值方式2：

set_bit(EV_KEY, input_device->evbit);
set_bit(EV_ABS, input_device->evbit);

evbit成员的赋值方式3：

__set_bit(EV_KEY, input_device->evbit);
__set_bit(EV_ABS, input_device->evbit);

注意：set_bit是带有原子保护，__set_bit不带有原子保护。

• keybit: bitmap of keys/buttons this device has

设备支持的按键的位图。一个位表示一个按键，用于记录内核支持的按键。
示例：

ts->pen_dev->keybit[BIT_WORD(BTN_TOUCH)] = BIT_MASK(BTN_TOUCH);
set_bit(BTN_TOOL_PEN, ts->pen_dev->keybit);

• relbit: bitmap of relative axes for the device

设备的相对轴的位图。前提：evbit数组中要支持EV_REL。

set_bit(REL_X, idev->relbit);
set_bit(REL_Y, idev->relbit);

• absbit: bitmap of absolute axes for the device

设备的绝对轴的位图。前提：evbit数组中要支持EV_ABS。

多点触控协议

介绍

为了充分利用新的多点触控和多用户设备（multi-user devices,）的功能，需要一种方法来报告多个接触点(即与设备表面直接接触的对象)的详细数据。这个文档描述了多点触摸(MT)协议，它允许内核驱动程序报告任意数量的接触点的详细信息。
根据硬件的性能（capabilities ），协议分为两种类型。

• A类：对于能够处理匿名（anonymous ）触点的设备采用A类协议，该协议描述了如何将触点的原始数据发送给接收方（receiver）。能够处理A类协议的设备称为A类设备（type A device）

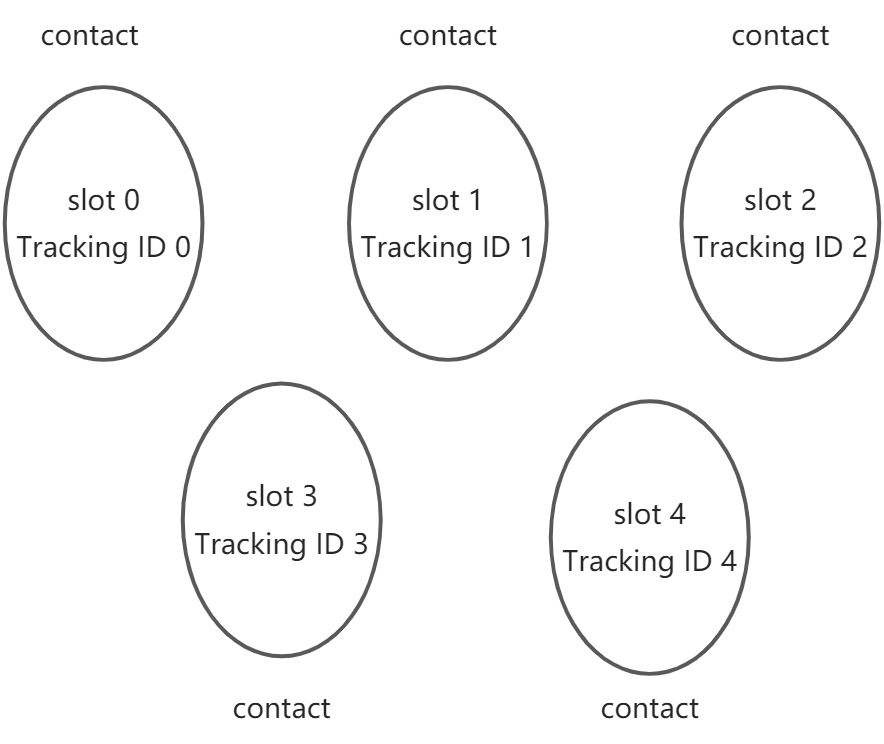

• B类：对于能够跟踪（tracking）带ID的（identifiable）触点的设备采用B类协议，协议描述了如何通过事件槽（event slots.）发送新的单个触点。

注意：MT协议类型A已过时，所有内核驱动程序已转换为使用类型B。

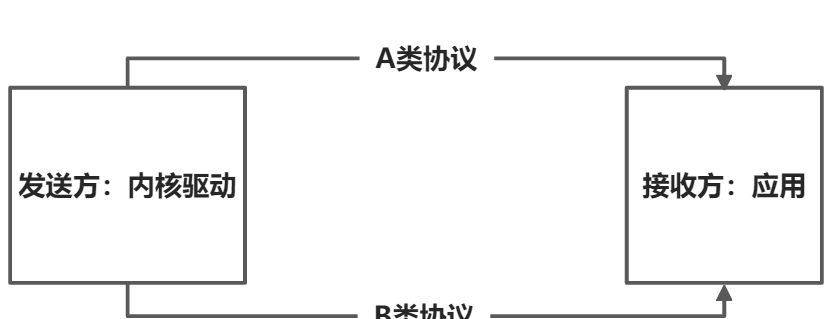

说白了，A类协议和B类协议就是内核将触摸坐标上报给应用层的两种不同的方式。如下图：

协议用法

内核驱动以单独的ABSMT事件包（events packets）顺序发送触点的详细信息。只有ABS_MT事件被识别（recognized ）为触点包（contact packet）的一部分。由于单点触摸(ST，single touch)应用程序会忽略ABS_MT事件，所以可以在现有驱动程序中的ST协议之上实现（implemented ）MT协议。
类型A设备的驱动程序通过在每个包（packet）的末尾调用input_mt_sync()来分离（separate ）触点包（contact packet）。调用input_mt_sync()时会生成一个SYN_MT_REPORT事件，该事件指示（instructs ）接收方（receiver）接受当前触点的数据并准备接收另一个触点数据。
类型B设备的驱动程序通过在每个包的开头调用input_mt_slot()来分离接触包（contact pack），并使用slot作为参数。input_mt_slot()接口将生成一个ABS_MT_SLOT事件，该事件指示接收方(receiver)为给定槽（slot）的更新做好准备。
所有驱动程序都通过调用常用（usual ）的input_sync()函数来标记多点触摸传输的结束。input_sync()指示（instructs ）接收方对自上次EV_SYN/SYN_REPORT以来累积（accumulated ）的事件采取行动，并准备接收一组新的事件包（events packets）。
无状态(stateless )A类协议和有状态(stateful )B类槽协议（slot protocol）的主要区别在于：B类协议使用ID区分触点以减少发送到用户空间的数据量（amount of data）。slot协议需要使用（ requires the use of）的ABS_MT_TRACKING_ID是由触摸IC提供，或者由原始数据计算。
对于类型A设备，内核驱动程序应该生成当前触摸面板（surface）上的所有的匿名触摸点（anonymous contacts）。上报数据的事件流的先后顺序并不重要。事件过滤（event filter）和触摸坐标跟踪（finger tracking）由用户空间完成。说白了，就是内核直接上报，应用负责过滤并处理。
对于类型B设备，内核驱动程序应该将slot与每个标识的触摸点关联起来，并使用该slot传送触摸点坐标的更改。通过修改关联slot的ABS_MT_TRACKING_ID来实现（achieve）触摸点的创建、替换和销毁。非负（non-negative）tracking id 被解释（interpreted ）为一个接触，值为-1表示（denotes ）一个未使用的槽。以前不存在的tracking id 被认为是新的，不再存在（no longer present ）的tracking id 被认为是删除的。由于（since）只传送更改，所以每个触点的完整状态必须驻留在（reside in）接收端（receiving end）。在（Upon）接收到MT事件时，只需更新当前槽的适当属性（attribute）。
一些设备识别和跟踪的触点比它们上报给驱动的要多。这种设备的驱动程序应该将一个B型槽（slot）与硬件上报的每个触点关联起来。每当（Whenever）与插槽相关联的触点的id发生变化时，驱动程序应该通过更改其ABS_MT_TRACKING_ID来使该插槽无效(invalidate)。如果硬件信号显示(signals)它正在跟踪的触点比当前上报的更多，驱动程序应该使用BTN_TOOLTAP事件来通知用户空间硬件正在跟踪的触点的总数。驱动程序应该通过显式发送相应的BTNTOOLTAP事件并在调用inputmt_report_pointer_emulation()时将use_count设置为false来实现这一点。驱动程序应该只发布硬件能够上报的插槽数量。Userspace can detect that a driver can report more total contacts than slots by noting that the largest supported BTN_TOOL*TAP event is larger than the total number of type B slots reported in the absinfo for the ABS_MT_SLOT axis.
ABS_MT_SLOT的value最小值为0。

Trackingd ID与slot ID与contact的认知：
slot ID：从低到高分配，有多少个slot，则表示有多少个按下的点。按下两个手指，则有两个slot ID为slot 0 和slot 1。如果松开slot 0的对应手指，则slot 0被回收，如果此时再按下一个手指，则优先使用的是slot 0而不是slot 2。
Trackingd ID：每触按一次就会加1，只要不松开，tracking id都不会增加。这是一个统计触摸屏被触按多少次的计数量。可以通过tracking id确定当前的触点是第几个触点。
contact：contact就是触按触摸屏的意思

• 协议A示例：

以下是A类设备的双触点触摸最小事件序列（event sequence）:

    ABS_MT_POSITION_X x[0] 第一个触点坐标
    ABS_MT_POSITION_Y y[0]
    SYN_MT_REPORT   每个触点坐标之间用SYN_REPORT来表示同步（synchronization）
    ABS_MT_POSITION_X x[1] 第二个触点坐标
    ABS_MT_POSITION_Y y[1]
    SYN_MT_REPORT
    SYN_REPORT

松开第一触点的事件序列如下：

   ABS_MT_POSITION_X x[1]
   ABS_MT_POSITION_Y y[1]
   SYN_MT_REPORT
   SYN_REPORT

松开第二个触点后的事件序列如下：

   SYN_MT_REPORT
   SYN_REPORT

如果驱动（driver）除了上报ABS_MT事件，还上报了BTN_TOUCH或ABS_PRESSURE，最后一个SYN_MT_REPORT事件可能被省略。否则（Otherwise），最后一个SYN_REPORT将被输入核心（input core）丢弃，导致没有零接触事件（zero-contact event）到达（reaching ）用户空间（userland）。
实际示例：

示例1：
input_report_abs(ts->input_dev, ABS_MT_POSITION_X, x);
input_report_abs(ts->input_dev, ABS_MT_POSITION_Y, y);
input_report_abs(ts->input_dev, ABS_MT_TOUCH_MAJOR, w);
input_report_abs(ts->input_dev, ABS_MT_WIDTH_MAJOR, w);
input_report_abs(ts->input_dev, ABS_MT_TRACKING_ID, id);
input_mt_sync(ts->input_dev);

示例2：
input_report_abs(input_dev, ABS_MT_TRACKING_ID, pContactBuf[i].ID);
input_report_abs(input_dev, ABS_MT_TOUCH_MAJOR, pContactBuf[i].Status);
input_report_abs(input_dev, ABS_MT_POSITION_X, pContactBuf[i].X);
input_report_abs(input_dev, ABS_MT_POSITION_Y, pContactBuf[i].Y);
input_report_abs(input_dev, ABS_MT_WIDTH_MAJOR, 0);
input_mt_sync(input_dev);

示例3：
#ifdef ILITEK_TOUCH_PROTOCOL_B
    input_mt_slot(input, id);
    input_mt_report_slot_state(input, MT_TOOL_FINGER, true);
#endif
    if (!ILITEK_ROTATE_FLAG) {
    input_event(input, EV_ABS, ABS_MT_POSITION_X, x);
    input_event(input, EV_ABS, ABS_MT_POSITION_Y, y);
    } else {
    input_event(input, EV_ABS, ABS_MT_POSITION_X, y);
    input_event(input, EV_ABS, ABS_MT_POSITION_Y, x);
    }
    input_event(input, EV_ABS, ABS_MT_TOUCH_MAJOR, h);
    input_event(input, EV_ABS, ABS_MT_TOUCH_MAJOR, w);
#ifdef ILITEK_REPORT_PRESSURE
    input_event(input, EV_ABS, ABS_MT_PRESSURE, p);
#endif
#ifdef ILITEK_TOUCH_PROTOCOL_A
    input_event(input, EV_ABS, ABS_MT_TRACKING_ID, id);
    input_mt_sync(input);
#endif

• 协议B示例：

以下是B类设备的双触点触摸最小事件序列（event sequence）:

   ABS_MT_SLOT 0   用slot 0表示第一手指按在屏幕上形成的槽（slot）
   ABS_MT_TRACKING_ID 45   第一个触点的tracking id为45
   ABS_MT_POSITION_X x[0]
   ABS_MT_POSITION_Y y[0]
   ABS_MT_SLOT 1    用slot 1表示第二手指按在屏幕上形成的槽（slot）
   ABS_MT_TRACKING_ID 46    第二个触点的tracking id为46
   ABS_MT_POSITION_X x[1]
   ABS_MT_POSITION_Y y[1]
   SYN_REPORT

这是在x方向移动tracking id为45的触点后的事件序列：

   ABS_MT_SLOT 0
   ABS_MT_POSITION_X x[0]
   SYN_REPORT

以下是0槽（slot 0）触点抬起后的事件顺序：此处忽略ABS_MT_SLOT是因为slot 0已经被释放。下面事件的作用是解除slot 0和id为45的触点。其他的新的触点可以使用slot 0和tracking id 45。

   ABS_MT_TRACKING_ID  -1
   SYN_REPORT

实际应用示例：

示例1：
input_mt_slot(ts->input_dev, id);
input_report_abs(ts->input_dev, ABS_MT_TRACKING_ID, id);
input_report_abs(ts->input_dev, ABS_MT_POSITION_X, x);
input_report_abs(ts->input_dev, ABS_MT_POSITION_Y, y);
input_report_abs(ts->input_dev, ABS_MT_TOUCH_MAJOR, w);
input_report_abs(ts->input_dev, ABS_MT_WIDTH_MAJOR, w);

示例2：
input_mt_slot(input_dev, pContactBuf[i].ID);
input_mt_report_slot_state(input_dev, MT_TOOL_FINGER, pContactBuf[i].Status);
if(pContactBuf[i].Status)
{
    input_report_abs(input_dev, ABS_MT_TOUCH_MAJOR, pContactBuf[i].Status);
    input_report_abs(input_dev, ABS_MT_POSITION_X, pContactBuf[i].X);
    input_report_abs(input_dev, ABS_MT_POSITION_Y, pContactBuf[i].Y);
}

示例3：
#ifdef ILITEK_TOUCH_PROTOCOL_B
    input_mt_slot(input, id);
    input_mt_report_slot_state(input, MT_TOOL_FINGER, true);
#endif
    if (!ILITEK_ROTATE_FLAG) {
    input_event(input, EV_ABS, ABS_MT_POSITION_X, x);
    input_event(input, EV_ABS, ABS_MT_POSITION_Y, y);
    } else {
    input_event(input, EV_ABS, ABS_MT_POSITION_X, y);
    input_event(input, EV_ABS, ABS_MT_POSITION_Y, x);
    }
    input_event(input, EV_ABS, ABS_MT_TOUCH_MAJOR, h);
    input_event(input, EV_ABS, ABS_MT_TOUCH_MAJOR, w);
#ifdef ILITEK_REPORT_PRESSURE
    input_event(input, EV_ABS, ABS_MT_PRESSURE, p);
#endif
#ifdef ILITEK_TOUCH_PROTOCOL_A
    input_event(input, EV_ABS, ABS_MT_TRACKING_ID, id);
    input_mt_sync(input);
#endif

ABS_MT_XXX事件的用法

MT协议定义了一组具有所需属性(desired properties)的ABS_MT事件（ABS_MT事件属于struct input_event结构体中的code成员）。ABS_MT事件被划分为多个类别，以允许部分实现( partial implementation)。最小集合由ABS_MT_POSITION_X和ABS_MT_POSITION_Y组成，只要实现ABS_MT_POSITION_X和ABS_MT_POSITION_Y就可以追踪多个触摸点。如果设备支持，可以使用ABS_MT_TOUCH_MAJOR和ABS_MT_WIDTH_MAJOR分别（respectively）提供接触面积（contact area）和接近工具（approaching tool）的大小。
TOUCH和WIDTH参数具有几何解释（geometrical interpretation）：想象一下透过（ looking through）窗户看到一个人轻轻地（gently ）把手指放在玻璃上。你会看到两个区域（regions），一个内部区域由手指接触玻璃的部分组成，另一个外部区域由手指的周长组成。如下面的视屏所示： 触摸区域(a)的中心为ABS_MT_POSITION_X/Y，接近手指(b)的中心为ABS_MT_TOOL_X/Y（手指是touch tool的一种）。触摸区域（a）直径为ABS_MT_TOUCH_MAJOR，手指直径(b)为ABS_MT_WIDTH_MAJOR。现在想象一下这个人用手指用力按压玻璃。接触区域会增大，一般情况下，ABS_MT_TOUCH_MAJOR / ABS_MT_WIDTH_MAJOR的比值（ratio ）总是小于1，这个比值与接触压力成正比（压力越大，比值约接近1）。对于基于压力的器件，可以使用ABS_MT_PRESSURE来提供接触区域的压力。能够接触悬停（contact hovering）的设备（Device）可以使用ABS_MT_DISTANCE来表示接触（contact）到表面（surface）的距离。

除了MAJOR参数外，还可以通过添加MINOR参数来描述触摸(touch)和手指区域（ finger regions）的椭圆形状(oval shape)，例如MAJOR和MINOR是椭圆的长轴和短轴。触摸椭圆（touch ellipse）的方向可以用orientation参数来描述，手指椭圆（finger ellipse）的方向由向量(a - b)给出。
对于A类设备，通过ABS_MT_BLOB_ID可以进一步指定（further specification）触摸形状（ touch shape）。
ABS_MT_TOOL_TYPE可以用来指定触摸工具是手指还是笔或其他东西。最后，可以使用ABS_MT_TRACKING_ID事件跟踪(track)已识别的(indentifid)触摸（contact）。
在type B协议中，ABS_MT_TOOL_TYPE和ABS_MT_TRACKING_ID由input core隐式处理（implicitly handled）。驱动程序应该调用input_mt_report_slot_state()。

事件定义

ABS_MT_TOUCH_MAJOR
触摸长轴（ major axis）的长度。 如果触摸面板（surface ）具有X乘以Y的分辨率，则ABS_MT_TOUCH_MAJOR的最大可能值是√(X^2 + Y^2)，对角线 。
ABS_MT_TOUCH_MINOR
触摸的短轴的长度，如果触摸是圆形的，则可以忽略此事件
ABS_MT_WIDTH_MAJOR
触摸工具垂直投影到触摸屏上的形成的投影的长轴的长度。触摸工具有：手指、电容笔。触摸工具投影的方向和触摸的方向是一致的。
ABS_MT_WIDTH_MINOR
触摸工具垂直投影到触摸屏上的形成的投影的短轴的长度。

应用可以上面四个值获得触摸的长宽信息。ABS_MT_TOUCH_MAJOR / ABS_MT_WIDTH_MAJOR比值（ratio）近似于( approximates )压力(pressure)的概念(notion )。手的手指和手掌都有不同的特征宽度(characteristic widths)。
ABS_MT_PRESSURE
接触区域的压力。可代替(instead of )TOUCH和WIDTH用于基于压力的设备或任何具有空间(spatial)信号(signal )强度(intensity )分布(distribution)的设备。
如果分辨率为0，压力数据的单位是任意（arbitrary ）单位，如果分辨率为非0值，压力数据的单位为units/gram，即：每单位上有多少克的压力。
ABS_MT_DISTANCE
触摸工具和触摸屏之间的距离，如果为0，表示触摸工具和触摸屏处于接触状态，如果为大于0，则触摸工具在触摸屏正上方。
ABS_MT_ORIENTATION
接触椭圆的方向（orientation）。这个值应该描述一个围绕触摸中心顺时针的有符号的四分之一圈（ signed quarter of a revolution）。带符号的值范围是任意的，但是对于与曲面的Y轴(北)对齐（aligned ）的椭圆的方向值为0，当椭圆向左旋转时返回负值，当椭圆向右旋转时返回正值。当与X轴正方向对齐时，返回最大大值max;当与X轴在负方向对齐时，应返回最小值-max。
默认情况下，触摸椭圆是对称（symmetrical ）的。对于能够（capable）真正360度方向旋转的设备，报告的方向值必须超过最大范围，以表明超过四分之一的旋转。对于倒置的手指，应该返回max 2。
如果触摸区域是圆形的，或者在ABS_MT_ORIENTATION在内核驱动程序中不可用，可以省略ABS_MT_ORIENTATION。如果设备可以区分两个轴，但不能(唯一地)区分两个轴之间的任何值，则可以支持部分方向（partial orientation）。在这种情况下，ABS_MT_ORIENTATION的范围应该是[0,1]。
ABS_MT_POSITION_X
接触椭圆中心的X轴坐标
ABS_MT_POSITION_Y
接触椭圆中心的Y轴坐标
ABS_MT_TOOL_X
接近触摸屏的工具的中心X轴坐标。如果触摸屏不能区分（distinguish）预期的触点和工具本身，则可以省略。
ABS_MT_TOOL_Y
接近触摸屏的工具的中心Y轴坐标。如果触摸屏不能区分（distinguish）预期的触点和工具本身，则可以省略。
上述这四个位置（position ）值可以用来区分（separate ）触摸的位置和触摸工具的位置。 the major tool axis points towards the touch point. Otherwise, the tool axes are aligned with the touch axes.
ABS_MT_TOOL_TYPE
许多内核驱动程序不能区分不同的工具类型，例如手指或笔。在这种情况下，应该省略事件。协议目前主要支持MT_TOOL_FINGER、MT_TOOL_PEN和MT_TOOL_PALM（手掌）。对于类型B设备，此事件由输入核心（input core）处理驱动程序应该使用input_mt_report_slot_state()。当一个触摸仍然按在触摸设备上时，ABS_MT_TOOL_TYPE可能会随着时间的推移（over time）而改变，因为可能当触摸工具第一次出现时，固件（firmware ）无法确定哪个工具正在被使用。
*ABS_MT_TRACKING_ID
TRACKING_ID在整个生命周期中（throughout its life cycle）标识一个触摸。TRACKING_ID的值范围应该足够大，以确保在很长一段时间内（over an extended period of time）保持触摸有的唯一标识。对于类型B设备，此事件由输入核心（ input core）处理（handle）;驱动程序应该使用input_mt_report_slot_state()。

事件计算

不同的硬件结构不可避免地( unavoidably )导致（leads to）一些设备比其他设备更适合于MT协议。为了简化( simplify )和统一(unify)映射，本节（ section）给出了如何计算某些事件的方法（recipes）。
对于将触摸上报为矩形的设备，无法获取方向（signed orientation） 。假设X和Y是接触矩形的边长（ lengths of the sides ），这里有一个简单的公式（ formula），保留了尽可能多的信息:

ABS_MT_TOUCH_MAJOR := max(X, Y)
ABS_MT_TOUCH_MINOR := min(X, Y)
ABS_MT_ORIENTATION := bool(X > Y)   值的范围为[0,1]。如果手指沿着Y轴，在值为0；如果如果手指沿着X轴，在值为1

手指跟踪

手指跟踪的过程（ process ），即为触摸屏上的每个接触分配一个唯一的trackingID，是一个欧氏二部匹配问题（ Euclidian Bipartite Matching problem）。在每次事件同步时( synchronization)，实际触摸坐标将与前一次同步中的触摸匹配。

手势/姿势

在创建手势事件的具体应用（ specific application）中，可以使用TOUCH和WIDTH参数来近似（ approximate ）计算手指压力或区分不同的手指。通过MINOR参数的添加，还可以区分手指是滑动还是点击，通过ORIENTATION，可以检测手指的扭曲的程度。

申请释放 struct input_dev

input_allocate_device

struct input_dev input_allocate_device(void)
为新的输入设备分配内存
Parameters
void
无参数
Description
返回struct input_dev or NULL
*示例：

    struct input_dev *pInputDev=NULL;


    pInputDev = input_allocate_device();
    if(pInputDev == NULL)
    {
        EGALAX_DBG(DBG_MODULE, " Failed to allocate input device\n");
        return NULL;//-ENOMEM;
    }

devm_input_allocate_device

struct input_dev devminput_allocate_device(struct device dev)
分配输入设备
Parameters
struct device*dev
被创建的输入设备的属主（owner），这里可以理解为：struct device dev是struct input_dev”的父类。
Description
返回 struct input_dev or NULL.
输入设备（Managed input devices ）不需要显式地取消注销或释放，因为当所有者设备（ owner device ）从它的驱动解除绑定(或绑定失败)时，注销或释放的操作将自动完成，不需要主动调用devm_input_device_unregister()接口。一旦分配了托管输入设备（Managed input devices ），就可以以与常规输入设备相同的方式设置和注册它了。
NOTE
struct device dev会被设置为_struct input_dev的父类（parent）
示例：

static s8 gtp_request_input_dev(struct i2c_client *client,
                                struct goodix_ts_data *ts)
{
    ts->input_dev = devm_input_allocate_device(&client->dev);  //说明：创建输入设备，该输入设备的所有者是i2c_client
    if (ts->input_dev == NULL)
    {
        GTP_ERROR("Failed to allocate input device.");
        return -ENOMEM;
    }
}

input_free_device

示例：

    struct input_dev *pInputDev=NULL;
    pInputDev = input_allocate_device(); //申请空间
    if(pInputDev == NULL)
    {
        EGALAX_DBG(DBG_MODULE, " Failed to allocate input device\n");
        return NULL;//-ENOMEM;
    }

    pInputDev->name = "eGalax_Touch_Screen";
    pInputDev->phys = "I2C";
    pInputDev->id.bustype = BUS_I2C;
    pInputDev->id.vendor = 0x0EEF;
    pInputDev->id.product = 0x0020;
    pInputDev->id.version = 0x0001;

    ret = input_register_device(pInputDev);
    if(ret)
    {
        EGALAX_DBG(DBG_MODULE, " Unable to register input device.\n");
        input_free_device(pInputDev);   //注册失败，需要主动释放“struct input_dev*”
        pInputDev = NULL;
    }

设置struct input_dev *dev

set_bit

void setbit(long nr, volatile unsigned long addr_)
在内存中原子地设置一个位
*Parameters

• long nr：要设置的位
• volatile unsigned long*addr ：开始计数的地址

示例：设置支持的event

struct input_dev *pInputDev=NULL;
pInputDev = input_allocate_device();
set_bit(EV_ABS, pInputDev->evbit);
set_bit(EV_KEY, pInputDev->evbit);

__set_bit

void _set_bit(long nr, volatile unsigned long addr_)
在内存中设置一个位，注意这个操作
*Parameters

• long nr：要设置的位
• volatile unsigned long*addr ：开始计数的地址

Description
与set_bit()不同，这个函数是非原子的。 如果对同一内存区域并发调用它，结果可能是只有一个操作成功。
示例：

struct input_dev *pInputDev=NULL;
pInputDev = input_allocate_device();
__set_bit(BTN_TOUCH, pInputDev->keybit);
__set_bit(INPUT_PROP_DIRECT, pInputDev->propbit);

input_set_abs_params

原型：

 * Note that input core does not clamp reported values to the [minimum, maximum] limits, such task is left to userspace.
 *
 * Resolution for main axes (ABS_X, ABS_Y, ABS_Z) is reported in
 * units per millimeter (units/mm), resolution for rotational axes
 * (ABS_RX, ABS_RY, ABS_RZ) is reported in units per radian.
 */
struct input_absinfo { //被EVIOCGABS/EVIOCSABS ioctls使用
    __s32 value;   //轴的最新上报值。
    __s32 minimum; //指定轴的最小值
    __s32 maximum; //指定轴的最打值
    __s32 fuzz; //指定用于从事件(event)流中过滤噪声的模糊(fuzz)值。
    __s32 flat; //在此值内的值将被joydev接口丢弃，并报告为0。
    __s32 resolution; //为轴上报的值指定分辨率
};

void input_set_abs_params(struct input_dev *dev, unsigned int axis,
              int min, int max, int fuzz, int flat)
{
    struct input_absinfo *absinfo;

    input_alloc_absinfo(dev);
    if (!dev->absinfo)
        return;

    absinfo = &dev->absinfo[axis];
    absinfo->minimum = min;
    absinfo->maximum = max;
    absinfo->fuzz = fuzz;
    absinfo->flat = flat;

    __set_bit(EV_ABS, dev->evbit);
    __set_bit(axis, dev->absbit);
}

示例

struct input_dev *pInputDev=NULL;
pInputDev = input_allocate_device();
input_set_abs_params(pInputDev, ABS_X, 0, MAX_RESOLUTION, 0, 0); //设置X轴的坐标最小值为0，最大值为MAX_RESOLUTION
input_set_abs_params(pInputDev, ABS_Y, 0, MAX_RESOLUTION, 0, 0); //设置Y轴的坐标最小值为0，最大值为MAX_RESOLUTION
input_set_abs_params(pInputDev, ABS_MT_POSITION_X, 0, MAX_RESOLUTION, 0, 0);  //设置多点触摸的X轴的坐标最小值为0，最大值为MAX_RESOLUTION
input_set_abs_params(pInputDev, ABS_MT_POSITION_Y, 0, MAX_RESOLUTION, 0, 0);  //设置多点触摸的Y轴的坐标最小值为0，最大值为MAX_RESOLUTION
input_set_abs_params(pInputDev, ABS_MT_WIDTH_MAJOR, 0, MAX_RESOLUTION, 0, 0); //设置手指接近触摸屏的椭圆的长轴
input_set_abs_params(pInputDev, ABS_MT_TOUCH_MAJOR, 0, 255, 0, 0); //设置手指接触触摸屏的椭圆的长轴
input_set_abs_params(pInputDev, ABS_MT_TRACKING_ID, 0, MAX_SUPPORT_POINT, 0, 0); //设置多点触摸时，追踪ID的数目范围为0~MAX_SUPPORT_POINT.
input_set_abs_params(pInputDev, ABS_MT_PRESSURE, 0, 255, 0, 0); //设置多点触摸的压力范围

input_mt_init_slots

int inputmt_init_slots(struct input_dev dev, unsigned int numslots, unsigned int flags)
初始化 MT input slots
Parameters
struct input_devdev
支持MT事件和手指跟踪的输入设备（input device ）
unsigned int num_slots
设备使用的槽（slots）的数目
unsigned int flags
在input core处理的MT任务
Description
这个函数在输入设备中为MT槽处理（MT slot handling）分配所有必要的内存，准备使用ABS_MT_SLOT和ABS_MT_TRACKING_ID事件，并设置适当的缓冲区（buffers）。根据设置的flags标志，它还执行坐标点模拟和帧同步（pointer emulation and frame synchronization）。
注意：这个接口只能调用一次。如果重复调用该接口，来初始化槽（slot）的数目为新的数目，则会返回-EINVAL。
示例：

#define SIS_MAX_FINGERS                      10

struct input_dev *input = devm_input_allocate_device(&client->dev);
if (!input) {
    dev_err(&client->dev, "Failed to allocate input device\n");
    return -ENOMEM;
}
error = input_mt_init_slots(input, SIS_MAX_FINGERS, INPUT_MT_DIRECT);
if (error) {
    dev_err(&client->dev,
            "Failed to initialize MT slots: %d\n", error);
    return error;
}

上报数据

input_event

上报一个struct input_event结构体给应用层

input_mt_slot

上报slot id。
定义：

static inline void input_mt_slot(struct input_dev *dev, int slot)
{
    input_event(dev, EV_ABS, ABS_MT_SLOT, slot);
}

input_report_abs

上报触摸坐标
定义：

static inline void input_report_abs(struct input_dev *dev, unsigned int code, int value)
{
    input_event(dev, EV_ABS, code, value);
}

使用示例：

input_report_abs(input, ABS_MT_TOUCH_MAJOR,width * SIS_AREA_UNIT);
input_report_abs(input, ABS_MT_TOUCH_MINOR,height * SIS_AREA_UNIT);
input_report_abs(input, ABS_MT_PRESSURE, pressure);
input_report_abs(input, ABS_MT_POSITION_X, x);
input_report_abs(input, ABS_MT_POSITION_Y, y);

input_sync

上报同步事件 ：EV_SYN + SYN_REPORT + 0

static inline void input_sync(struct input_dev *dev)
{
    input_event(dev, EV_SYN, SYN_REPORT, 0);
}
实际上报了下面的结构体：
struct input_event {
    struct timeval time = 时间;
    __u16 type = EV_SYN ;
    __u16 code = SYN_REPORT ;
    __s32 value = 0;
};

input_mt_sync

上报同步事件：EV_SYN SYN_MT_REPORT 0

static inline void input_mt_sync(struct input_dev *dev)
{
    input_event(dev, EV_SYN, SYN_MT_REPORT, 0);
}

input_mt_get_slot_by_key

原型：int input_mt_get_slot_by_key(struct input_dev *dev, int key)
作用：通过key来匹配并获得slot
参数：key 待寻找的slot的key
返回值：
如果key对应的slot存在，则返回slot
如果不存在，保存可以，并返回第一个未使用的slot
如果没有可用的slot，在返回-1
示例：

#define SIS_CONTACT_ID_OFFSET        1 /* Contact ID */

error = sis_read_packet(ts->client, ts->packet,
                        &num_contacts, &contact_size);
if (error)
    break;
const u8 *contact; = &ts->packet[SIS_PKT_CONTACT_OFFSET];
u8 *data=contact;
int slot = input_mt_get_slot_by_key(input, data[SIS_CONTACT_ID_OFFSET]);
if (slot < 0)
    return -ENOENT;
input_mt_slot(input, slot);

input_mt_report_slot_state

原型：void input_mt_report_slot_state(struct input_dev *dev,unsigned int tool_type, bool active)
作用：上报触摸状态
参数：tool_type：触摸工具的类型；active：true表示触摸有效，false表示触摸松开。
返回值：无
说明：
如果触摸松开时，则调用input_event(dev, EV_ABS, ABS_MT_TRACKING_ID, -1);
如果触摸是有效的，即一直按着，则调用input_event(dev, EV_ABS, ABS_MT_TRACKING_ID, id);上报tracking id，调用input_event(dev, EV_ABS, ABS_MT_TOOL_TYPE, tool_type);上传触摸类型
示例：

error = sis_read_packet(ts->client, ts->packet,
                        &num_contacts, &contact_size);
if (error)
    break;
const u8 *contact; = &ts->packet[SIS_PKT_CONTACT_OFFSET];
u8 *data=contact;
u8 status = data[SIS_CONTACT_STATUS_OFFSET]; //触摸状态：按下、松开
input_mt_report_slot_state(input, MT_TOOL_FINGER,
                           status == SIS_STATUS_DOWN);

注册注销struct input_dev *dev

input_register_device

int inputregister_device(struct input_dev dev_)
注册输入设备到input core
Parameters
struct input_devdev
待注册的设备
Description

• 在调用inputregister_device之前，必须先使用input_allocate_device()构造struct input_dev dev并设置它的所有功能（ capabilities ），即：设置支持的event到“evbit”，设置支持的code到“keybit”、“absbit”、“relbit”。如果input_register_device()接口执行成功失败，务必调用 input_free_device()来释放struct input_dev dev_。如果如果input_register_device()接口执行成功，则可以调用 input_unregister_device()接口注销设备，在这种情况下，不需要调用input_free_device()。
• 注意：input_register_device也可以用于注册由devm_input_allocate_device()分配的输入设备。由devm_input_allocate_device()分配的输入设备无需显示释放，释放是由the devres infrastructure负责

示例1：

    struct input_dev *pInputDev=NULL;
    pInputDev = input_allocate_device();
    if(pInputDev == NULL)
    {
        EGALAX_DBG(DBG_MODULE, " Failed to allocate input device\n");
        return NULL;//-ENOMEM;
    }
    ....
    ret = input_register_device(pInputDev); //注册设备
    if(ret)
    {
        EGALAX_DBG(DBG_MODULE, " Unable to register input device.\n");
        input_free_device(pInputDev); //注册失败，释放struct input_dev *
        pInputDev = NULL;
    }

示例2：

    ts->input_dev = devm_input_allocate_device(&client->dev);
    if (ts->input_dev == NULL)
    {
        GTP_ERROR("Failed to allocate input device.");
        return -ENOMEM;
    }
    ....
    ret = input_register_device(ts->input_dev);
    if (ret)
    {
        GTP_ERROR("Register %s input device failed", ts->input_dev->name);
        return -ENODEV;
    }

input_unregister_device

void input_unregister_device(struct input_dev dev)
注销struct input_dev dev
Parameters
已注册的structinput_devdev
*示例：

    if(input_dev)
    {
        EGALAX_DBG(DBG_MODULE,  " Unregister input device\n");
        input_unregister_device(input_dev);
        input_dev = NULL;
    }
