MyBatis设计架构

MyBatis 的整体架构分为三层， 分别是基础支持层、核心处理层和接口层，如下图所示：
MyBatis源码编译与源码详解 - 图1

源码解析

我们在使用mybatis的时候核心是 SqlSession 接口，该接口中定义了 MyBatis 暴露给应用程序调用的 API，也就是上层应用与 MyBatis 交互的桥梁。接口层在接收到调用请求时，会调用核心处理层的相应模块来完成具体的数据库操作。

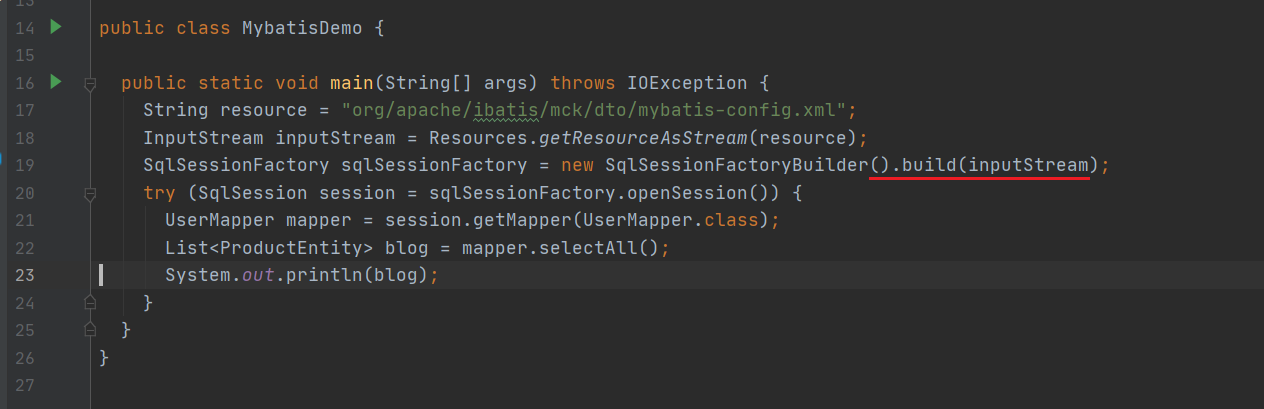

构建Configuration类

这里就是读取mybatis-config.xml配置进行解析.
整个mybatis-config.xml配置包含如下节点的解析

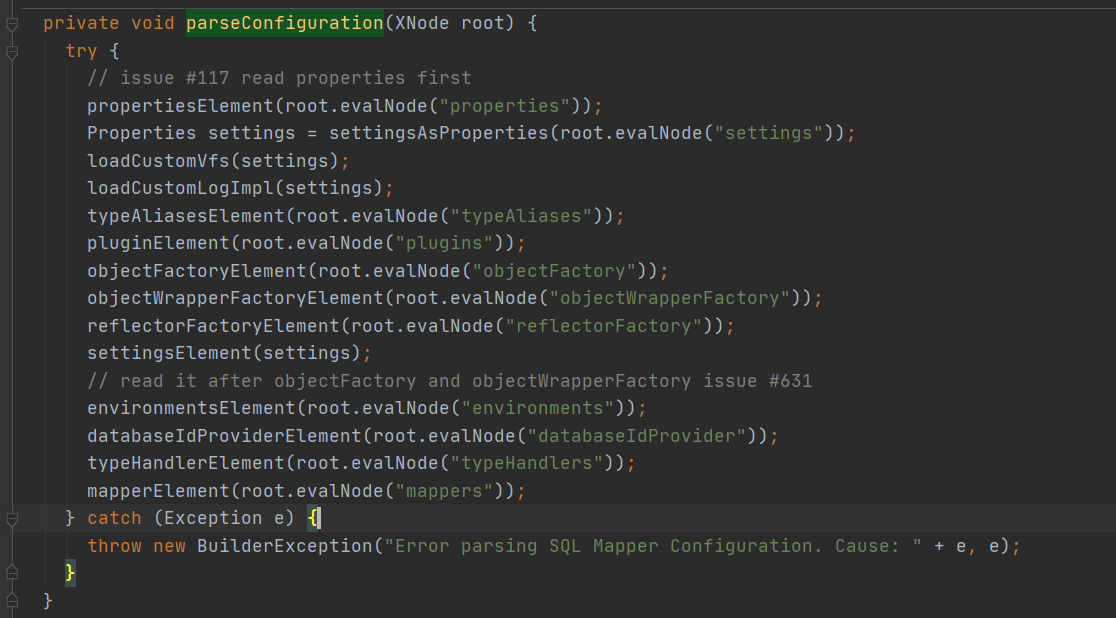

org.apache.ibatis.builder.xml.XMLConfigBuilder#parseConfiguration

创建SqlSession对象

这里包含了开启事务,自动提交为false.

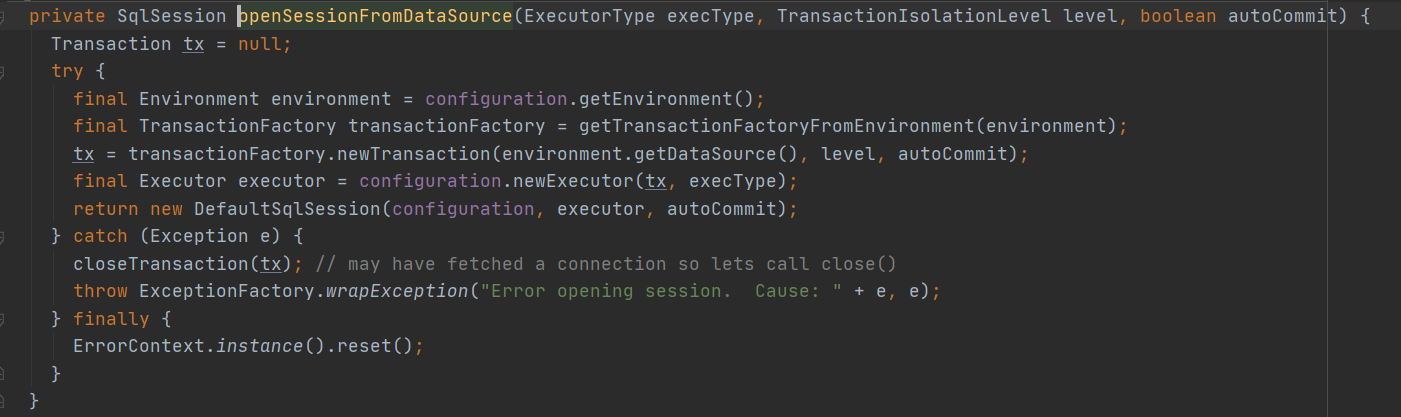

org.apache.ibatis.session.defaults.DefaultSqlSessionFactory#openSessionFromDataSource

综述上边获取session的流程如下所示:

创建MapperProxy对象

由于mybatis的dao层使用的是接口形式.通过接口是无法调用对应的方法,所以mybatis通过创建MapperProxy代理类来调用对应的接口.
org.apache.ibatis.session.Configuration#getMapper
org.apache.ibatis.binding.MapperRegistry#getMapper
org.apache.ibatis.binding.MapperProxyFactory#newInstance(org.apache.ibatis.session.SqlSession)

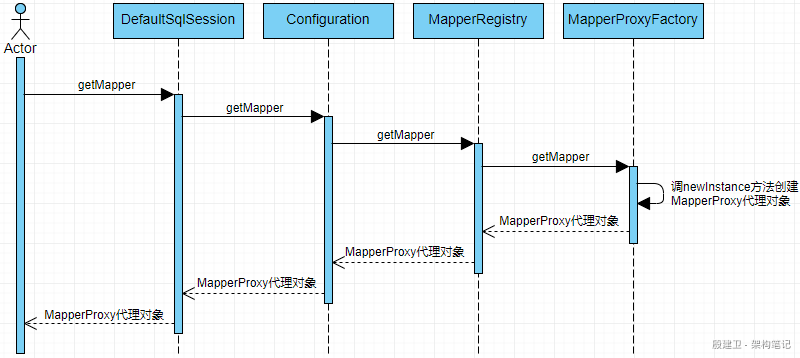

创建MapperProxy流程如下

执行mapper方法

当调用mapper方法时,会走到代理类的invoke方法

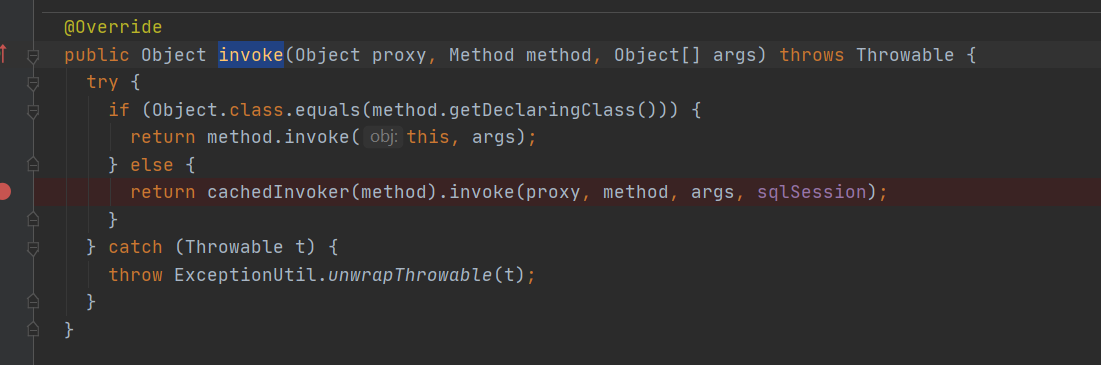

下面方法org.apache.ibatis.binding.MapperProxy#invoke

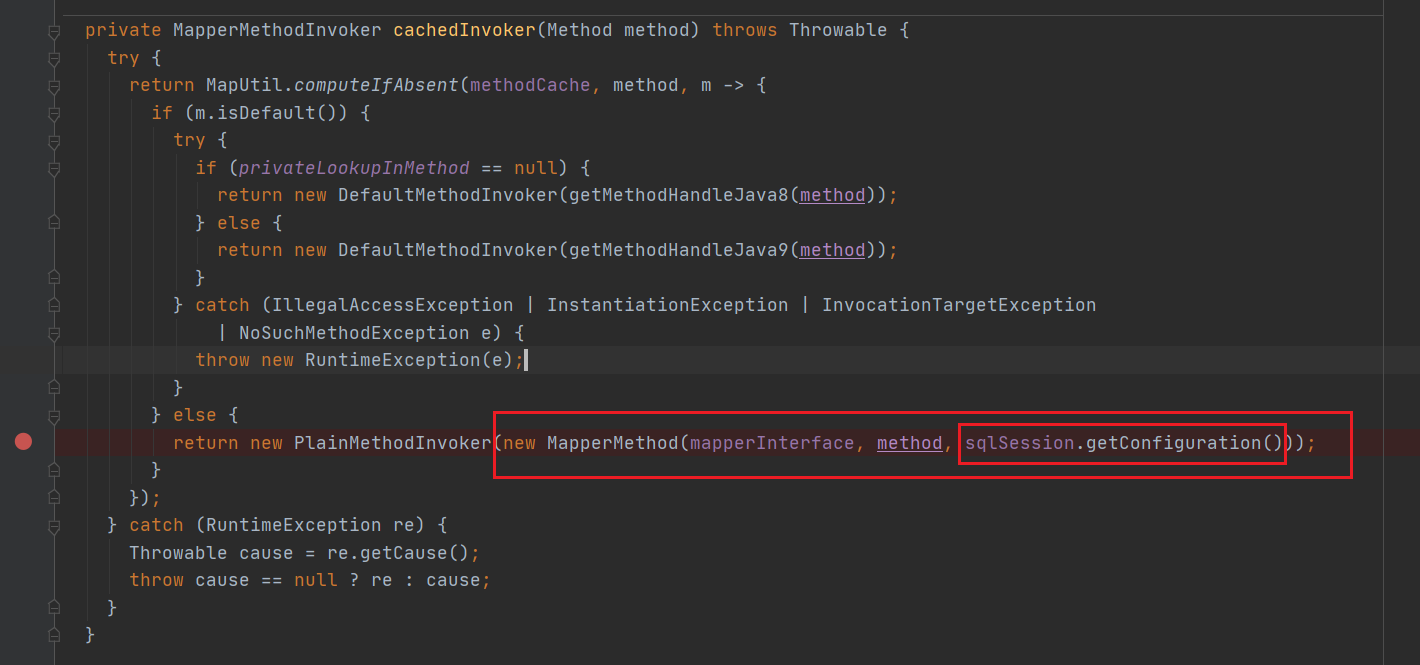

org.apache.ibatis.binding.MapperProxy.PlainMethodInvoker#invoke
接着执行 MapperMethod.execute(sqlSession, args) 方法。

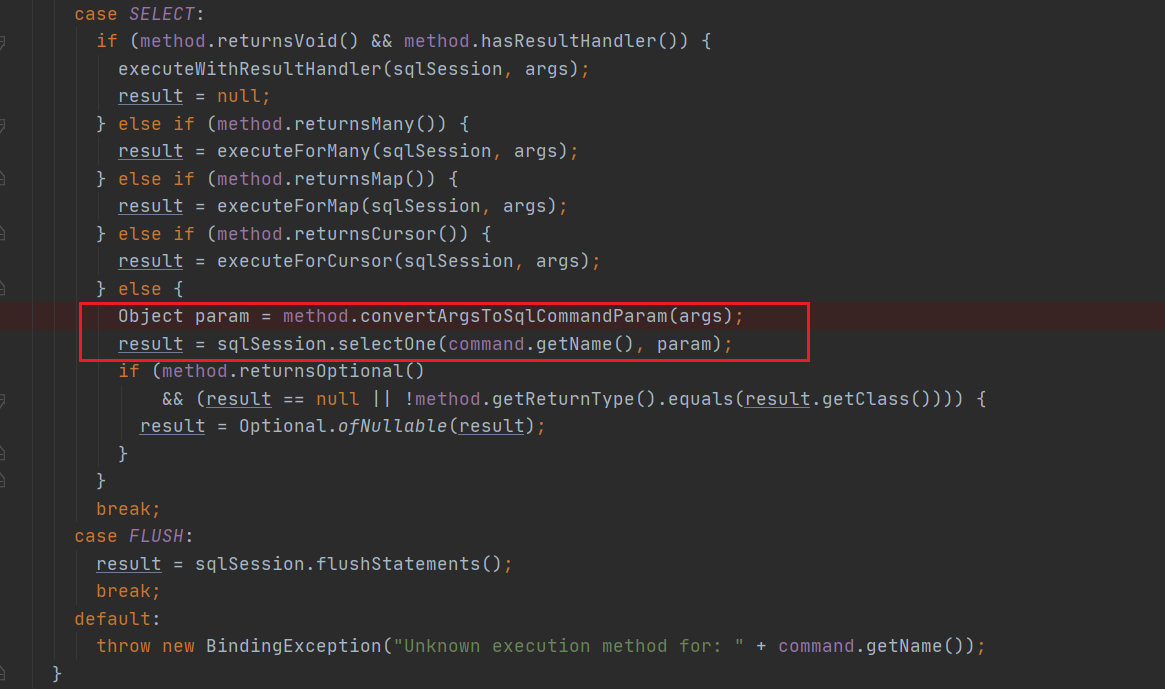

进入org.apache.ibatis.binding.MapperMethod#execute()方法后,我们关注查询接口如下:
org.apache.ibatis.session.defaults.DefaultSqlSession#selectList()

org.apache.ibatis.executor.statement.PreparedStatementHandler#instantiateStatement

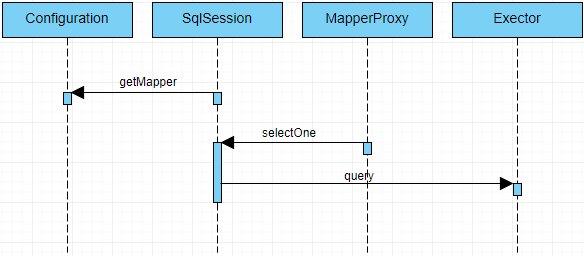

通过上面的分析，简单总结一下，我们可以抽象出 MyBatis 在执行一条 SQL 查询的过程中涉及到的主要类：Configuration、SqlSession、MapperProxy、Exector，根据这些类画出如下 MyBatis 执行 SQL 的时序图：

调用Exector实现类实现查询与返回

SqlSession 中的 JDBC 操作部分最终都会委派给 Exector 实现，接着上面的断点往下执行，进入 Exector 的 query 方法。

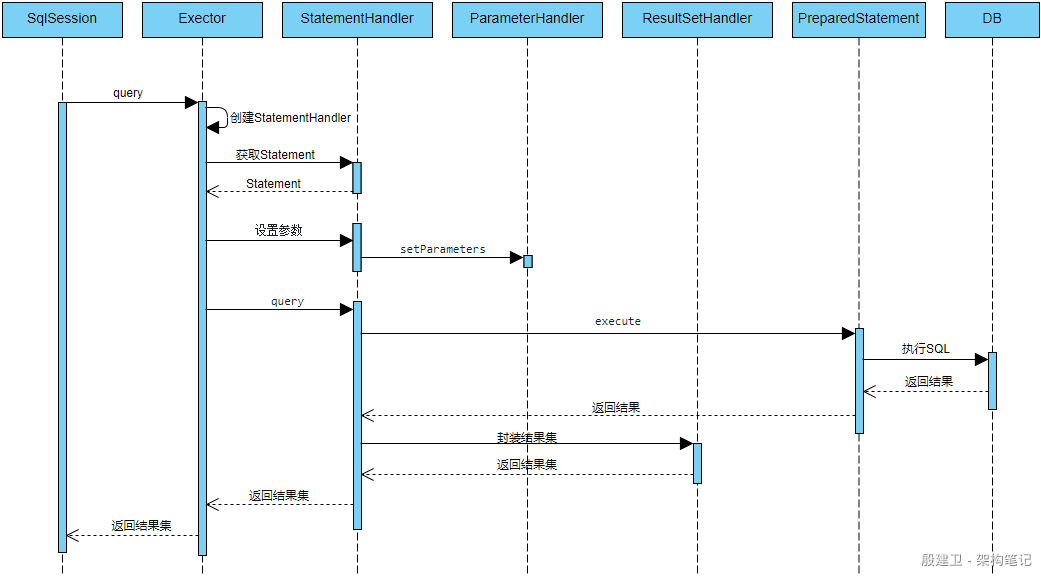

下面通过时序图描述 Exector 的执行流程，真实的调用链路类比较多，这里简化了调用链路，省略了一些装饰类、代理类，便于理解：
根据 Exector 执行的时序图，可以抽象出的主要类是：

  1. SqlSession
  2. Exector
  3. StatementHandler
    1. ParameterHandler
    2. ResultSetHandler

StatementHandler 接口是 MyBatis 的核心接口之一，它是 Exector 接口实现的基础。StatementHandler 的主要功能很多，例如创建 Statement 对象，为 SQL 语句绑定实参，执行 SQL 语句，将结果集映射成结果对象。
StatementHandler 类中包含了 ParameterHandler 和 ResultSetHandler 的属性。ParameterHandler 的主要功能是为 SQL 语句绑定实参，也就是使用传入的参数替换 SQL 语句中的“?”占位符。ResultSetHandler 的主要功能是将结果集映射成结果对象。

总体流程可以分如下两张图

获取mapper代理流程
执行exector
MyBatis源码编译与源码详解 - 图18

总结

总结一下mybatis的原理,简单分如下几步

  1. 读取配置构建Configuration.
  2. 通过配置创建DefaultSqlSessionFactory工厂类
  3. 通过DefaultSqlSessionFactory创建SqlSession
    1. 创建事务工厂
    2. 创建事务管理器
    3. 创建执行器
  4. 通过SqlSession去获取MapperProxy代理类
    1. SqlSession.getMapper()调用configuration.getMapper()调用mapperRegistry.getMapper最后获取MapperProxyFactory
    2. 通过MapperProxyFactory 生成MapperProxy
  5. 通过SqlSession调用Exector创建StatementHandler
  6. 通过StatementHandler调用ParameterHandler 处理参数
  7. 通过prepareStatement执行sql
  8. 通过StatementHandler调用ResultSetHandler 处理返回结果

[参考]:mybatis源码编译
mybatis-3-mybatis-3.5.7.zip
parent-mybatis-parent-32.zip
mck-mybatis-3-mybatis-3.5.7.zip
里面图片有些来自网上copy。
